Derivative of CTC Loss

关于CTC的介绍已经有很多不错的教程了，但是完整的描述CTCLoss的前向和反向过程的很少，而且有些公式推导省略和错误。本文主要关注CTC Loss的梯度是如何计算的，关于CTC的介绍这里不做过多赘述，具体参看文末参考。

CTC主要应用于语音和OCR中，已语音Deepspeech2模型为例，CTC的网络一般如下图所示，包含softmax和CTCLoss两部分。反向传播需要求得loss L相对于logits u^i​的梯度。下面先介绍CTCLoss的前向计算。

图片来源于文末参考


1. CTC Loss 的计算

CTC中path的定义与概率的计算如下：

image-20211104200811966

path 是 L'^T​​的元素，用 \pi​​表示。 \textbf{x}​​ 是输入特征，\textbf{y}​​ 是输出label， 都是序列。 L​​ 是输出的 vocab, L‘ 是 L \cup {blank}​​。 y_{\pi_{t}}^t​​ 表示在t时刻，\pi_{t}​​ label时的观察概率。其中\pi_{t}​​ 表示 \pi​​ path在t时刻的label。\pi​​ 是 \textbf{y}​​ 与 \textbf{x}​​ 的一个alignment，长度是T​​，取值空间为L'​​​。path也称为alignment。

公式（2）解释了给定输入 \textbf{x}​ ，输出 \pi​ path 的概率，即从时间t=1到T每个时间点的概率 y_{\pi_{t}}^t​ 相乘。

求出单条path后，就可以计算p(l \mid x)​ 的概率，计算如下：

image-20211104202358513

这里边 \mathcal{B} 就是映射， 即所有多对一的映射（many-to-one mapping )的集合。 这样就算出来对应一个真正的 label \textbf{l} 的概率了，这里是求和。 求和的原因就是 aab 和 abb 都是对应成ab, 所以 aab 的概率 + abb 的概率才是生成ab的概率。

公式（3）解释了给定输入 \mathbf{x}​​​​​​ ，求输出\mathbf{l}​​​​​​ 的概率， 即所有集合 \mathcal{B}^{-1} (\mathbf{l})​​​​​​​​​​ 中 path的概率和。

1.1 CTC forward-backward 算法

CTC的优化采用算最大似然估计MLE (maximum likelihood estimation), 这个和神经网络本身的训练过程是一致的。

这个CTC 计算过程类似HMM的 forward-backward algorithm，下面就是这个算法的推导过程：

image-20211104203040307

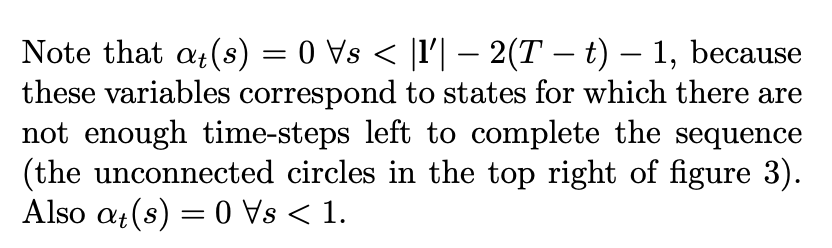

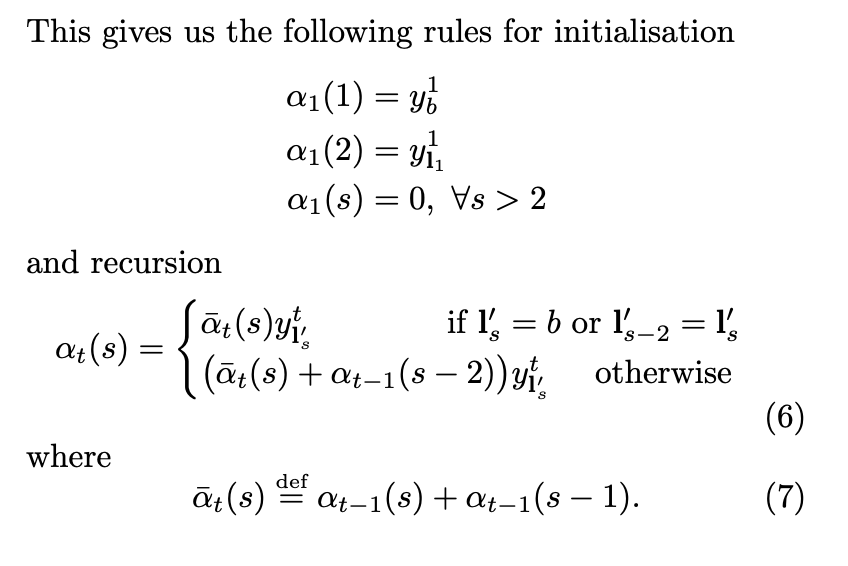

上图中的定义很清楚， 但是\alpha_{t-1}(s) and \alpha_{t-1}(s-1) 和 \alpha_t(s) 的关系也不那么好看出来，下图给出了具体的关于 \alpha_t(s) 的推导过程：

image-20211108155714843 image-20211109153011816

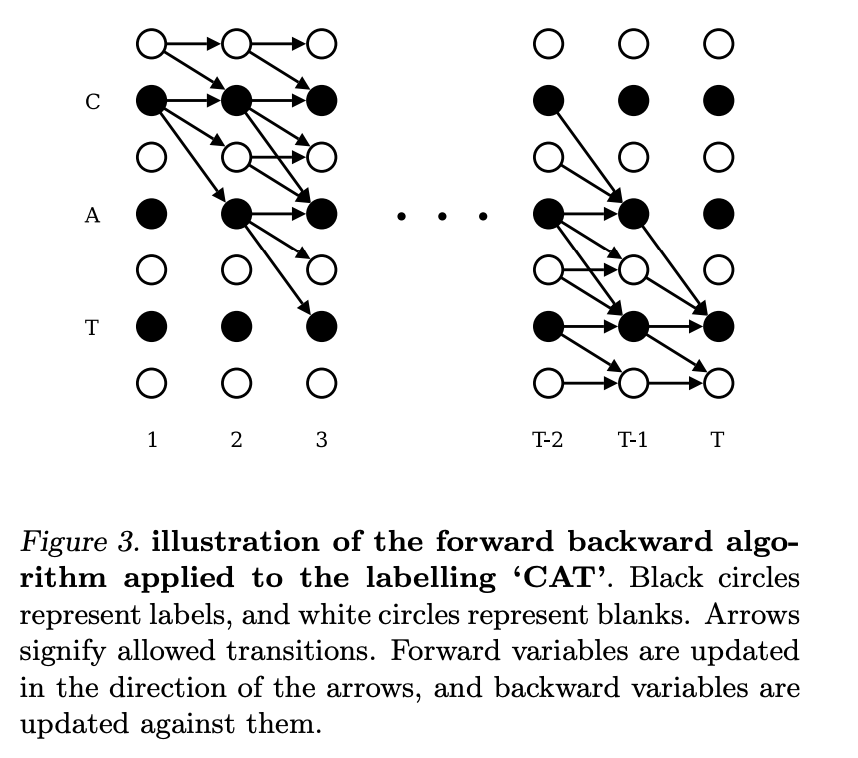

这里的公式比较适合用下面的图来理解，\alpha_1(1)​​​​ 其实对应的就是下图中左上角白色的圆圈。 就是上来第一个是blank 的概率， 而 \alpha_1(2)​​​​是label l 的第一个字母。 这里边我们假设每个字母之间都插入了空白，即label l扩展成l'，例如，l=[a, b, b, c]， l'=[-, a, -, b, -, b, -, c, -]。 然后对于其他圆点，在时间是1 的情况下概率都是 0. Figure 3中横轴是时间 t，从左到右是1到T；纵轴是s（sequence），从上到下是 1 到 \mathbf{\mid l' \mid}​​​​.

image-20211108155918442

接下来我们分析递归公式 (resursion)，更多介绍可以参看 [2]. 公式6分情况考虑:

  • 第一种情况就是当前的label是blank， 或者 \mathbf{l'}_{s}= \mathbf{l'}_{s-2}​​​​​​​(相邻是重复字符)：


    这个时候他的概率来自于过去t-1的两个label 概率， 也就是 a_{t-1} (s)​​ 和 a_{t-1} (s-1)​​​ 。

    a_{t-1} (s)​​ 就是说当前的 sequence 已经是s 了，figure 3中表现为横跳， blank -->blank（例如t=3, s=3）；

    而 a_{t-1} (s-1) 是说明当前的字符还不够， 需要再加一个， 所以在figure 3中就是斜跳，从黑色圆圈到白色圆圈（例如，t=3, s=5）。

    仔细观察figure 3， 除了第一排的白色圆圈， 其他白色圆圈都有两个输入， 就是上述的两种情况。 当然判断blank 的方法也可以是判断I'_{s-2} = I'_{s}​. 这种情况也是说明I'_{s}​​​ 是blank, 因为每一个字符必须用 blank 隔开， 即使是相同字符。

  • 第二章情况 也可以用类似逻辑得出， 只不过当前的状态s 是黑色圆圈， 有三种情况输入。


最终的概率就如公式8 所示， 这个计算过程就是 CTC forward algroirthm， 基于 Fig. 3 的左边的初始条件。

image-20211108162544982

基于Fig. 3 右边的初始条件，我们还是可以计算出一个概率， 那个就是 CTC backward. 这里我就不详细介绍了， 直接截图。

image-20211108162859876

这样一直做乘法， 数字值越来越小，很快就会underflow。 这个时候就需要做 scaling.

image-20211108163526616

算出了forward probability 和 backward probability 有什么用呢， 解释如下图。

image-20211108164110404

上图是说 forward probability and backward probability 的乘积， 代表了这个 sequence \mathbf{l} t时刻，是s label 的 所有paths 的概率。 这样的话 我们就计算了 Fig. 3 中的每个圆圈的概率。为什么\alpha_t(s)\beta_t(s) 中多出一个 y^t_{\mathbf{l'_s}} ，这是因为它在 \alpha 和 \beta 中都包含该项，合并公式后就多出一项。

image-20211109143104052

p(\mathbf{l}|\mathbf{x})​ 可以通过任意时刻 t 的所有 s 的 foward-backward 概率计算得来。取负对数后就是单个样本的NLL（Negative Log Likelihood）。

1.2 总结

总结一下，根据前向概率计算CTCLoss函数，可以得出如下结论：

  1. 对于时序长度为T的输入序列x和输出序列z，前向概率：

\begin{split}

\alpha_t(s) &= \sum_{ \underset{\pi_t=l'_s}{\pi \in \mathcal{B}^{-1}(z)} } p(\pi_{1:t}|x) \newline

\alpha_1(1) &= y_{-}^1 ; \quad \alpha_1(2)=y^1_{l'_2}, \quad \alpha_1(s)=0, \forall s > 2  \newline

\alpha_t(s) &= 0, \quad \forall s < |l'| - 2(T-t) - 1 ,\quad \text{or} \quad \forall s < 1 \newline

\alpha_t(s) &=
 \begin{cases}
   (\alpha_{t-1}(s) + \alpha_{t-1}(s-1) ) y^t_{l'_s} & \text{if $l'_s=b$ or $l'_{s-2} = l'_s$​}  \newline
   (\alpha_{t-1}(s) + \alpha_{t-1}(s-1) + \alpha_{t-1}(s-2))y^t_{l'_s} & \text{otherwise}\newline
 \end{cases}

\end{split}
  2. 利用 \alpha_t(s)计算CTCLoss：

-ln(p(l \mid x)) = -ln(\alpha_{T}(|l'|)+\alpha_{T}(|l'|-1))

根据后向概率计算CTCLoss函数，可以得出如下结论：

  1. 对于时序长度为T的输入序列x和输出序列z，后向概率：

\begin{split}

\beta_t(s) &= \sum_{ \underset{\pi_t=l'_s}{\pi \in \mathcal{B}^{-1}(z)} } p(\pi_{t:T}|x) \newline

\beta_T(|l'|) &= y_{-}^T ; \quad \beta_T(|l'|-1)=y^T_{l'_{|l'|-1}}, \quad \beta_T(s)=0, \forall s < |l'| - 1  \newline

\beta_t(s) &= 0, \text{$\forall s > 2t$ or $\forall s < |l'|$} \newline

\beta_t(s) &=
     \begin{cases}
       (\beta_{t+1}(s) + \beta_{t+1}(s+1) ) y^t_{l'_s} & \text{if $l'_s=b$ or $l'_{s+2} = l'_s$}  \newline
       (\beta_{t+1}(s) + \beta_{t+1}(s+1) + \beta_{t+1}(s+2))y^t_{l'_s} & \text{otherwise}\newline
     \end{cases}

\end{split}
  2. 利用 \beta_t(s)计算CTCLoss：

-ln(p(l \mid x)) = -ln(\beta_{1}(1)+\beta_{1}(2)) \newline

根据任意时刻的前向概率和后向概率计算CTC Loss函数，得到如下结论：

  1. 对于任意时刻t，利用前向概率和后向概率计算CTCLoss：

p(l \mid x) = \sum_{s=1}^{|l'|} \frac{\alpha_t(s)\beta_t(s)}{y_{l'_s}^t}  \newline

-ln(p(l \mid x)) = -ln( \sum_{s=1}^{|l'|} \frac{\alpha_t(s) \beta_t(s)}{y_{l'_s}^t} )

我们已经得到CTCLoss的计算方法，接下来对其进行求导。

2. CTC梯度计算

2.1 微分公式

在计算梯度前，我们先回顾下基本的微分公式：


C'  &= 0 \newline
x'  &= 1 \newline
x^n  &=  n \cdot x^{n-1} \newline
(e^x)' &=  e^x \newline
log(x)' &=  \frac{1}{x} \newline
(u + v)' &= u' + v' \newline
(\frac{u}{v})' &=  \frac{u'v-uv'}{v^2} \newline
\frac{\mathrm{d}f(g(x))}{\mathrm{d}x} &= \frac{\mathrm{d}f(g(x))}{\mathrm{d}g(x)} \cdot \frac{\mathrm{d}g(x)}{\mathrm{d}x}

2.2 CTC梯度

最大似然估计训练就是最大化训练集中每一个分类的对数概率，即最小化Eq. 12。

image-20211108164206136

最后就是算微分了， 整个推导过程就是加法和乘法， 都可以微分。 \mathit{O}^{ML}关于神经网络的输出 y^t_k的梯度见Eq. 13。因为训练样本是相互独立的，所以可以单独考虑每个样本，公式如Eq.13。

下面是CTCLoss的梯度计算：

image-20211109143622448

2.3 CTC梯度推导

回顾下之前的公式，便于理解后续推导过程。


p(l \mid x) = \sum_{s=1}^{|l'|} \frac{\alpha_t(s)\beta_t(s)}{y_{l'_s}^t}  \\

\begin{equation}
\alpha_t(s) \beta_t(s) = \sum_{ \underset{\pi_t=l'_s}{\pi \in \mathcal{B}^{-1}(l):} }  y^t_{l'_s}  \prod_{t=1}^T y^t_{\pi_t}
\end{equation}

其中Eq. 15的计算过程如下：


\begin{align*}
\frac{\part p(
l \mid x)}{\part y_k^t}
    & = \sum_{s \in lab(z,k)} \frac{ \part \frac{ \alpha_t(s) \beta_t(s)}{y_{k}^t}}{\part y_k^t}
    \newline
    & = \sum_{s \in lab(z,k)} \frac{(\alpha_t(s)\beta_t(s))’y_k^t - \alpha_t(s)\beta_t(s){y_k^t}'}{{y_k^t}^2}
    \newline
    &= \sum_{s \in lab(z,k)} \frac{(  \prod_{t'=1}^{t-1} y^{t'}_{\pi_{t'}} \cdot y_k^t \cdot y_k^t \cdot   \prod_{t'=t+1}^{T} y^{t'}_{\pi_{t'}}   )’ y_k^t - \alpha_t(s)\beta_t(s){y_k^t}'}{{y_k^t}^2}
    \newline
     &= \sum_{s \in lab(z,k)} \frac{2\alpha_t(s)\beta_t(s) - \alpha_t(s)\beta_t(s)}{{y_k^t}^2}
    \newline
      &= \sum_{s \in lab(z,k)} \frac{\alpha_t(s)\beta_t(s)}{{y_k^t}^2}
      \newline
      &= \frac{1}{{y_k^t}^2}  \sum_{s \in lab(z,k)} \alpha_t(s)\beta_t(s)  \tag{1} \newline
\end{align*}

NLL的公式推导如下：


\begin{split}
\frac{\part {ln(p(l \mid x))} }{ \part y^t_k }
  &= \frac{1}{p(l \mid x)} \frac{ \part{p(l \mid x)} }{ \part y_k^t } \newline
  &= \frac{1}{p(l \mid x) {y^t_k}^2 } \sum_{s \in lab(z,k)} \alpha_t(s)\beta_t(s)
\end{split}

\tag{2}

已经算出了CTCLoss对于 y_k^t​ 的梯度，接下来我们需要计算 CTCLoss对于u^t_k​（logits）的梯度。套用链式法则，并替换y^t_k​ 为 y^t_{k'}​，结果如下图。图中 k'​ 表示vocab中的某一个token，K​​ 是vocab的大小。

图中公式4根据链式法则得到：


- \frac{ \part ln(p(l \mid x)) }{ \part u^t_k }
  = - \sum_{k'=1}^{K} \frac{ \part ln(p(l \mid x)) }{ \part y^t_{k'} } \frac{ \part y^t_{k'} }{ \part u^t_k }  \tag{4}

图中公式3是softmax的梯度，参考 [4]，计算过程如下：


softmax(j) = S_j  = \frac{ e^{a_j} }{ \sum_{k=1}^K e^{a_k} }, \enspace \forall j \in 1 \dots K


\begin{split}
\frac{ \part S_i }{ \part a_j}
  &= \frac{ \part (\frac{ e^{ a_i } }{ \sum_k e^{ a_k } }) } { \part a_j }
  \newline
  &=
  \begin{cases}
  	\frac{ e^a_i \sum - e^a_j e^a_i }{ \sum^2 }
  	&= \frac{ e^a_i }{ \sum } \frac{ \sum - e^a_j }{ \sum } \newline
    &= S_i(1-S_j)   & \text{i = j, $\sum$ stands for $\sum_{k=1}^K e^a_k$}
  	\newline
  	\frac{ 0 - e^a_j e^a_i }{ \sum^2 }
  	&= - \frac{ e^a_j }{ \sum } \frac{ e^a_i }{ \sum }  \newline
    &= -S_j S_i  & \text{i $\neq$ j, $\sum$ stands for $\sum_{k=1}^K e^a_k$}
  \end{cases}
  \newline
  &=
  \begin{cases}
  S_i(1 - S_j) & \text{$i = j$}
  \newline
  -S_j S_i = S_i (0 - S_j) & \text{$i \neq j$}
  \end{cases}
  \newline
  &= S_i (\delta_{ij} - S_j )
\end{split}
\tag{3}


\delta_{ij} =
 \begin{cases}
 1 & \text{if i = j} \newline
 0 & \text{otherwise}
 \end{cases}

下图中黄色框中的部分表示公式（1），即遍历所有的vocab中的token，其结果是p(l \mid x)​。这是因为label l​ 中的token一定在vocab中，且 s \in lab(l, k')​ 可以是空集。当 k'​ 在 l 中，s 则为label中token是k'​的概率；当k'​​​不在l中，s为空，概率为0。


公式（2），（3）带入（4），并结合公式（1）的结果如上图右边，即：


\begin{split}
- \frac{ \part ln(p(l \mid x)) }{ \part u^t_k } &=
	- \sum_{k'=1}^K \frac{ \part ln(p(l \mid x)) }{ \part y^t_{k'} }  \frac{ \part y^t_{k'}}{ \part u^t_k } \newline
	&= - \sum_{k'=1}^K \frac{  y^t_{k'}( \delta_{kk'} -  y^t_k )  }{ p(l \mid x) {y^t_{k'}}^2 } \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s) \newline
	&= - \sum_{k'=1}^K \frac{  \delta_{kk'} -  y^t_k  }{ p(l \mid x) y^t_{k'} } \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s) \newline
	&=  \sum_{k'=1}^K \frac{ y^t_k  - \delta_{kk'} }{ p(l \mid x) y^t_{k'} } \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s)   \newline
	&= \sum_{k'=1}^K \frac{ y^t }{ p(l \mid x) y^t_{k'} }  \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s) - \sum_{k'=1}^K \frac{ \delta_{kk'} }{ p(l \mid x) y^t_{k'} }  \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s) \newline
	&=  \frac{ y^t_k }{ p(l \mid x) } ( \sum_{k'=1}^K \frac{1}{y^t_{k'}} \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s) ) - \sum_{k'=1}^K \frac{ \delta_{kk'} }{ p(l \mid x) y^t_{k'} }  \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s) \newline
	&=  \frac{ y^t_k }{ p(l \mid x) } p(l \mid x)   - \sum_{k'=1}^K \frac{ \delta_{kk'} }{ p(l \mid x) y^t_{k'} }  \sum_{s \in lab(l, k') } \alpha_t(s) \beta_t(s) \newline
	&= y^t_k - \frac{ 1 }{ p(l \mid x) y^t_k } \sum_{s \in lab(l, k)} \alpha_t(s) \beta_t(s)  \newline
\end{split}

最终，为了通过softmax层传播CTCLoss的梯度，需要计算目标函数与 logits u^t_k​的偏微分，即Eq. 16：


\begin{align*}
\hat{\alpha}_t(s) & \overset{def}{=} \frac{ \alpha_t(s) }{ C_t } ,\enspace C_t \overset{def}{=} \sum_s \alpha_t(s)
\newline

\hat{\beta}_t(s) & \overset{def}{=} \frac{ \beta_t(s) }{ D_t } ,\enspace D_t \overset{def}{=} \sum_s \beta_t(s)
\newline

- \frac{ \part ln(p(l \mid x)) }{ \part u^t_k } &= y^t_k - \frac{1}{y^t_k \sum_{s=1}^{\mid l' \mid} \frac{ \hat{\alpha}_t(s) \hat{\beta}_t(s) }{ y^t_{l'_s} } } \sum_{s \in lab(l, k)} \hat{\alpha}_t(s) \hat{\beta}_t(s) \tag{16}
\newline

\end{align*}

2.1 总结

  • 通过动态规划算法计算\alpha_t(s) 和 \beta_t(s)

  • 通过\alpha_t(s)​ 计算 p(l \mid x)=\alpha_T(\mid l' \mid) + \alpha_T(\mid l' \mid -1)​​

  • 通过\alpha_t(s) 和 \beta_t(s)​ 计算CTcLoss函数的导数：


\begin{split}
- \frac{ \part ln(p(l \mid x)) }{ \part u^t_k }
  &= y^t_k - \frac{ 1 }{ p(l \mid x) y^t_k } \sum_{s \in lab(l, k)} \alpha_t(s) \beta_t(s)
  \newline
	&= y^t_k - \frac{1}{y^t_k \sum_{s=1}^{\mid l' \mid} \frac{ \hat{\alpha}_t(s) \hat{\beta}_t(s) }{ y^t_{l'_s} } } \sum_{s \in lab(l, k)} \hat{\alpha}_t(s) \hat{\beta}_t(s)
\newline
\end{split}

\tag{16}

Reference

[1] A. Graves, S. Fernandez, F. Gomez, J. Schmidhuber. Connectionist Temporal lassification: Labeling Unsegmented Sequence Data with Recurrent Neural Networks. ICML 2006, Pittsburgh, USA, pp. 369-376.

[2] Sequence ModelingWith CTC

[3] NLP 之 CTC Loss 的工作原理

[4] The Softmax function and its derivative

[5] CTC Algorithm Explained Part 1：Training the Network（CTC算法详解之训练篇）
