Снимање звука - Wio Terminal

У овом делу лекције, написаћете код за снимање звука на вашем Wio Terminal-у. Снимање звука ће бити контролисано једним од дугмади на врху Wio Terminal-а.

Програмирање уређаја за снимање звука

Можете снимати звук са микрофона користећи C++ код. Wio Terminal има само 192KB RAM-а, што није довољно за снимање више од неколико секунди звука. Такође има 4MB флеш меморије, која се може користити за чување снимљеног звука.

Уграђени микрофон снима аналогни сигнал, који се затим претвара у дигитални сигнал који Wio Terminal може да користи. Приликом снимања звука, подаци морају бити снимљени у тачно одређеним временским интервалима - на пример, за снимање звука на 16KHz, звук мора бити снимљен тачно 16.000 пута у секунди, са једнаким размацима између сваког узорка. Уместо да ваш код то ради, можете користити контролер директног приступа меморији (DMAC). Ово је хардвер који може снимити сигнал са неког извора и уписати га у меморију, без прекидања рада вашег кода на процесору.

✅ Прочитајте више о DMA на страници о директном приступу меморији на Википедији.

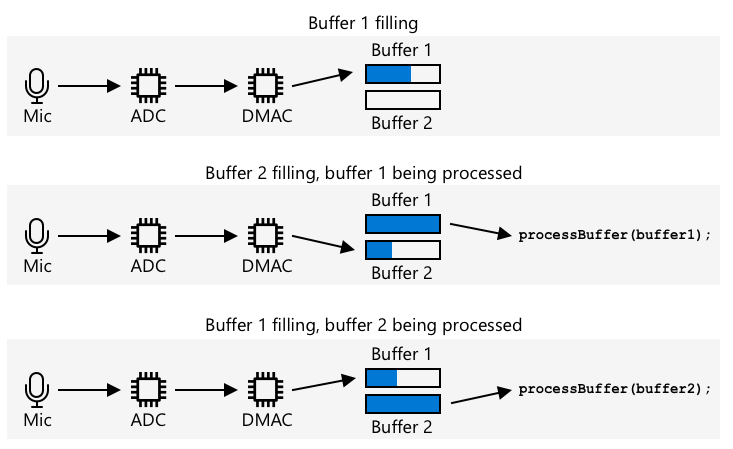

DMAC може снимати звук са ADC-а у фиксним интервалима, као што је 16.000 пута у секунди за звук од 16KHz. Може уписивати ове снимљене податке у унапред алоцирани меморијски бафер, а када се он напуни, учинити га доступним вашем коду за обраду. Коришћење ове меморије може одложити снимање звука, али можете подесити више бафера. DMAC уписује у бафер 1, а када се он напуни, обавештава ваш код да обради бафер 1, док DMAC уписује у бафер 2. Када се бафер 2 напуни, обавештава ваш код и враћа се на уписивање у бафер 1. На тај начин, све док обрађујете сваки бафер у времену краћем од оног које је потребно да се један напуни, нећете изгубити ниједан податак.

Када се сваки бафер сними, може се уписати у флеш меморију. Флеш меморија мора бити уписана користећи дефинисане адресе, наводећи где и колико велико уписивање треба да буде, слично ажурирању низа бајтова у меморији. Флеш меморија има грануларност, што значи да операције брисања и уписивања зависе не само од фиксне величине, већ и од поравнања са том величином. На пример, ако је грануларност 4096 бајтова и затражите брисање на адреси 4200, могло би се обрисати све од адресе 4096 до 8192. Ово значи да када уписујете аудио податке у флеш меморију, то мора бити у деловима одговарајуће величине.

Задатак - конфигурисање флеш меморије

Направите нови Wio Terminal пројекат користећи PlatformIO. Назовите овај пројекат smart-timer. Додајте код у функцију setup за конфигурисање серијског порта.
Додајте следеће библиотечке зависности у platformio.ini датотеку како бисте омогућили приступ флеш меморији:
```
lib_deps =
    seeed-studio/Seeed Arduino FS @ 2.1.1
    seeed-studio/Seeed Arduino SFUD @ 2.0.2
```
Отворите main.cpp датотеку и додајте следећу директиву за укључивање библиотеке за флеш меморију на врх датотеке:
```
#include <sfud.h>
#include <SPI.h>
```
🎓 SFUD означава Serial Flash Universal Driver, и то је библиотека дизајнирана за рад са свим чиповима флеш меморије.
У функцији setup, додајте следећи код за подешавање библиотеке за флеш меморију:
```
while (!(sfud_init() == SFUD_SUCCESS))
    ;

sfud_qspi_fast_read_enable(sfud_get_device(SFUD_W25Q32_DEVICE_INDEX), 2);
```
Ово се понавља док се SFUD библиотека не иницијализује, а затим укључује брзо читање. Уграђена флеш меморија може се приступити користећи Queued Serial Peripheral Interface (QSPI), врсту SPI контролера који омогућава континуирани приступ преко реда са минималним коришћењем процесора. Ово чини читање и уписивање у флеш меморију бржим.
Направите нову датотеку у фолдеру src под називом flash_writer.h.
Додајте следеће на врх ове датотеке:
```
#pragma once

#include <Arduino.h>
#include <sfud.h>
```
Ово укључује неке потребне заглавне датотеке, укључујући заглавну датотеку за SFUD библиотеку за интеракцију са флеш меморијом.
Дефинишите класу у овој новој заглавној датотеци под називом FlashWriter:
```
class FlashWriter
{
public:

private:
};
```
У private секцији, додајте следећи код:
```
byte *_sfudBuffer;
size_t _sfudBufferSize;
size_t _sfudBufferPos;
size_t _sfudBufferWritePos;

const sfud_flash *_flash;
```
Ово дефинише нека поља за бафер који се користи за чување података пре него што се упишу у флеш меморију. Постоји низ бајтова, _sfudBuffer, за уписивање података, а када се он напуни, подаци се уписују у флеш меморију. Поље _sfudBufferPos чува тренутну локацију за уписивање у овај бафер, а _sfudBufferWritePos чува локацију у флеш меморији за уписивање. _flash је показивач на флеш меморију у коју се уписује - неки микроконтролери имају више чипова флеш меморије.
Додајте следећи метод у public секцију за иницијализацију ове класе:
```
void init()
{
    _flash = sfud_get_device_table() + 0;
    _sfudBufferSize = _flash->chip.erase_gran;
    _sfudBuffer = new byte[_sfudBufferSize];
    _sfudBufferPos = 0;
    _sfudBufferWritePos = 0;
}
```
Ово конфигурише флеш меморију на Wio Terminal-у за уписивање и подешава бафере на основу величине грануларности флеш меморије. Ово је у init методу, а не у конструктору, јер ово треба позвати након што је флеш меморија подешена у функцији setup.
Додајте следећи код у public секцију:
```
void writeSfudBuffer(byte b)
{
    _sfudBuffer[_sfudBufferPos++] = b;
    if (_sfudBufferPos == _sfudBufferSize)
    {
        sfud_erase_write(_flash, _sfudBufferWritePos, _sfudBufferSize, _sfudBuffer);
        _sfudBufferWritePos += _sfudBufferSize;
        _sfudBufferPos = 0;
    }
}

void writeSfudBuffer(byte *b, size_t len)
{
    for (size_t i = 0; i < len; ++i)
    {
        writeSfudBuffer(b[i]);
    }
}

void flushSfudBuffer()
{
    if (_sfudBufferPos > 0)
    {
        sfud_erase_write(_flash, _sfudBufferWritePos, _sfudBufferSize, _sfudBuffer);
        _sfudBufferWritePos += _sfudBufferSize;
        _sfudBufferPos = 0;
    }
}
```
Овај код дефинише методе за уписивање бајтова у систем флеш меморије. Ради тако што уписује у бафер у меморији који је одговарајуће величине за флеш меморију, а када се он напуни, уписује се у флеш меморију, бришући све постојеће податке на тој локацији. Постоји и flushSfudBuffer за уписивање непотпуног бафера, јер снимљени подаци неће бити тачно вишекратници величине грануларности, па крајњи део података треба уписати.

💁 Крајњи део података ће уписати додатне нежељене податке, али то је у реду јер ће се читати само потребни подаци.

Задатак - подешавање снимања звука

Направите нову датотеку у фолдеру src под називом config.h.

Додајте следеће на врх ове датотеке:

#pragma once

#define RATE 16000
#define SAMPLE_LENGTH_SECONDS 4
#define SAMPLES RATE * SAMPLE_LENGTH_SECONDS
#define BUFFER_SIZE (SAMPLES * 2) + 44
#define ADC_BUF_LEN 1600

Овај код подешава неке константе за снимање звука.

Константа	Вредност	Опис
RATE	16000	Брзина узорковања за звук. 16.000 је 16KHz
SAMPLE_LENGTH_SECONDS	4	Дужина звука за снимање. Ово је подешено на 4 секунде. За снимање дужег звука, повећајте ову вредност.
SAMPLES	64000	Укупно број узорака звука који ће бити снимљени. Подешено на брзину узорковања * број секунди
BUFFER_SIZE	128044	Величина бафера за снимање звука. Звук ће бити снимљен као WAV датотека, која има 44 бајта заглавља, затим 128.000 бајтова аудио података (сваки узорак је 2 бајта)
ADC_BUF_LEN	1600	Величина бафера који се користе за снимање звука са DMAC-а

💁 Ако вам се чини да су 4 секунде прекратке за захтев тајмера, можете повећати вредност SAMPLE_LENGTH_SECONDS, и све остале вредности ће се поново израчунати.

Направите нову датотеку у фолдеру src под називом mic.h.
Додајте следеће на врх ове датотеке:
```
#pragma once

#include <Arduino.h>

#include "config.h"
#include "flash_writer.h"
```
Ово укључује неке потребне заглавне датотеке, укључујући config.h и FlashWriter заглавне датотеке.
Додајте следеће за дефинисање класе Mic која може снимати са микрофона:
```
class Mic
{
public:
    Mic()
    {
        _isRecording = false;
        _isRecordingReady = false;
    }

    void startRecording()
    {
        _isRecording = true;
        _isRecordingReady = false;
    }

    bool isRecording()
    {
        return _isRecording;
    }

    bool isRecordingReady()
    {
        return _isRecordingReady;
    }

private:
    volatile bool _isRecording;
    volatile bool _isRecordingReady;
    FlashWriter _writer;
};

Mic mic;
```
Ова класа тренутно има само неколико поља за праћење да ли је снимање почело и да ли је снимак спреман за коришћење. Када је DMAC подешен, он континуирано уписује у меморијске бафере, тако да застава _isRecording одређује да ли ови треба да се обрађују или игноришу. Застава _isRecordingReady ће бити постављена када је потребних 4 секунде звука снимљено. Поље _writer се користи за чување аудио података у флеш меморију.

Глобална променљива се затим декларише за инстанцу класе Mic.

Додајте следећи код у private секцију класе Mic:

typedef struct
{
    uint16_t btctrl;
    uint16_t btcnt;
    uint32_t srcaddr;
    uint32_t dstaddr;
    uint32_t descaddr;
} dmacdescriptor;

// Globals - DMA and ADC
volatile dmacdescriptor _wrb[DMAC_CH_NUM] __attribute__((aligned(16)));
dmacdescriptor _descriptor_section[DMAC_CH_NUM] __attribute__((aligned(16)));
dmacdescriptor _descriptor __attribute__((aligned(16)));

void configureDmaAdc()
{
    // Configure DMA to sample from ADC at a regular interval (triggered by timer/counter)
    DMAC->BASEADDR.reg = (uint32_t)_descriptor_section;                    // Specify the location of the descriptors
    DMAC->WRBADDR.reg = (uint32_t)_wrb;                                    // Specify the location of the write back descriptors
    DMAC->CTRL.reg = DMAC_CTRL_DMAENABLE | DMAC_CTRL_LVLEN(0xf);           // Enable the DMAC peripheral
    DMAC->Channel[1].CHCTRLA.reg = DMAC_CHCTRLA_TRIGSRC(TC5_DMAC_ID_OVF) | // Set DMAC to trigger on TC5 timer overflow
                                    DMAC_CHCTRLA_TRIGACT_BURST;             // DMAC burst transfer

    _descriptor.descaddr = (uint32_t)&_descriptor_section[1];                    // Set up a circular descriptor
    _descriptor.srcaddr = (uint32_t)&ADC1->RESULT.reg;                           // Take the result from the ADC0 RESULT register
    _descriptor.dstaddr = (uint32_t)_adc_buf_0 + sizeof(uint16_t) * ADC_BUF_LEN; // Place it in the adc_buf_0 array
    _descriptor.btcnt = ADC_BUF_LEN;                                             // Beat count
    _descriptor.btctrl = DMAC_BTCTRL_BEATSIZE_HWORD |                            // Beat size is HWORD (16-bits)
                            DMAC_BTCTRL_DSTINC |                                    // Increment the destination address
                            DMAC_BTCTRL_VALID |                                     // Descriptor is valid
                            DMAC_BTCTRL_BLOCKACT_SUSPEND;                           // Suspend DMAC channel 0 after block transfer
    memcpy(&_descriptor_section[0], &_descriptor, sizeof(_descriptor));          // Copy the descriptor to the descriptor section

    _descriptor.descaddr = (uint32_t)&_descriptor_section[0];                    // Set up a circular descriptor
    _descriptor.srcaddr = (uint32_t)&ADC1->RESULT.reg;                           // Take the result from the ADC0 RESULT register
    _descriptor.dstaddr = (uint32_t)_adc_buf_1 + sizeof(uint16_t) * ADC_BUF_LEN; // Place it in the adc_buf_1 array
    _descriptor.btcnt = ADC_BUF_LEN;                                             // Beat count
    _descriptor.btctrl = DMAC_BTCTRL_BEATSIZE_HWORD |                            // Beat size is HWORD (16-bits)
                            DMAC_BTCTRL_DSTINC |                                    // Increment the destination address
                            DMAC_BTCTRL_VALID |                                     // Descriptor is valid
                            DMAC_BTCTRL_BLOCKACT_SUSPEND;                           // Suspend DMAC channel 0 after block transfer
    memcpy(&_descriptor_section[1], &_descriptor, sizeof(_descriptor));          // Copy the descriptor to the descriptor section

    // Configure NVIC
    NVIC_SetPriority(DMAC_1_IRQn, 0); // Set the Nested Vector Interrupt Controller (NVIC) priority for DMAC1 to 0 (highest)
    NVIC_EnableIRQ(DMAC_1_IRQn);      // Connect DMAC1 to Nested Vector Interrupt Controller (NVIC)

    // Activate the suspend (SUSP) interrupt on DMAC channel 1
    DMAC->Channel[1].CHINTENSET.reg = DMAC_CHINTENSET_SUSP;

    // Configure ADC
    ADC1->INPUTCTRL.bit.MUXPOS = ADC_INPUTCTRL_MUXPOS_AIN12_Val; // Set the analog input to ADC0/AIN2 (PB08 - A4 on Metro M4)
    while (ADC1->SYNCBUSY.bit.INPUTCTRL)
        ;                              // Wait for synchronization
    ADC1->SAMPCTRL.bit.SAMPLEN = 0x00; // Set max Sampling Time Length to half divided ADC clock pulse (2.66us)
    while (ADC1->SYNCBUSY.bit.SAMPCTRL)
        ;                                         // Wait for synchronization
    ADC1->CTRLA.reg = ADC_CTRLA_PRESCALER_DIV128; // Divide Clock ADC GCLK by 128 (48MHz/128 = 375kHz)
    ADC1->CTRLB.reg = ADC_CTRLB_RESSEL_12BIT |    // Set ADC resolution to 12 bits
                        ADC_CTRLB_FREERUN;          // Set ADC to free run mode
    while (ADC1->SYNCBUSY.bit.CTRLB)
        ;                       // Wait for synchronization
    ADC1->CTRLA.bit.ENABLE = 1; // Enable the ADC
    while (ADC1->SYNCBUSY.bit.ENABLE)
        ;                       // Wait for synchronization
    ADC1->SWTRIG.bit.START = 1; // Initiate a software trigger to start an ADC conversion
    while (ADC1->SYNCBUSY.bit.SWTRIG)
        ; // Wait for synchronization

    // Enable DMA channel 1
    DMAC->Channel[1].CHCTRLA.bit.ENABLE = 1;

    // Configure Timer/Counter 5
    GCLK->PCHCTRL[TC5_GCLK_ID].reg = GCLK_PCHCTRL_CHEN |     // Enable peripheral channel for TC5
                                        GCLK_PCHCTRL_GEN_GCLK1; // Connect generic clock 0 at 48MHz

    TC5->COUNT16.WAVE.reg = TC_WAVE_WAVEGEN_MFRQ; // Set TC5 to Match Frequency (MFRQ) mode
    TC5->COUNT16.CC[0].reg = 3000 - 1;            // Set the trigger to 16 kHz: (4Mhz / 16000) - 1
    while (TC5->COUNT16.SYNCBUSY.bit.CC0)
        ; // Wait for synchronization

    // Start Timer/Counter 5
    TC5->COUNT16.CTRLA.bit.ENABLE = 1; // Enable the TC5 timer
    while (TC5->COUNT16.SYNCBUSY.bit.ENABLE)
        ; // Wait for synchronization
}

uint16_t _adc_buf_0[ADC_BUF_LEN];
uint16_t _adc_buf_1[ADC_BUF_LEN];

Овај код дефинише метод configureDmaAdc који конфигурише DMAC, повезујући га са ADC-ом и подешавајући га да попуњава два различита наизменична бафера, _adc_buf_0 и _adc_buf_1.

💁 Један од недостатака развоја за микроконтролере је сложеност кода потребног за интеракцију са хардвером, јер ваш код ради на веома ниском нивоу директно комуницирајући са хардвером. Овај код је сложенији него што бисте писали за једноплочни рачунар или десктоп рачунар јер не постоји оперативни систем који би помогао. Постоје неке библиотеке које могу поједноставити ово, али и даље постоји доста сложености.

Испод овога, додајте следећи код:

// WAV files have a header. This struct defines that header
struct wavFileHeader
{
    char riff[4];         /* "RIFF"                                  */
    long flength;         /* file length in bytes                    */
    char wave[4];         /* "WAVE"                                  */
    char fmt[4];          /* "fmt "                                  */
    long chunk_size;      /* size of FMT chunk in bytes (usually 16) */
    short format_tag;     /* 1=PCM, 257=Mu-Law, 258=A-Law, 259=ADPCM */
    short num_chans;      /* 1=mono, 2=stereo                        */
    long srate;           /* Sampling rate in samples per second     */
    long bytes_per_sec;   /* bytes per second = srate*bytes_per_samp */
    short bytes_per_samp; /* 2=16-bit mono, 4=16-bit stereo          */
    short bits_per_samp;  /* Number of bits per sample               */
    char data[4];         /* "data"                                  */
    long dlength;         /* data length in bytes (filelength - 44)  */
};

void initBufferHeader()
{
    wavFileHeader wavh;

    strncpy(wavh.riff, "RIFF", 4);
    strncpy(wavh.wave, "WAVE", 4);
    strncpy(wavh.fmt, "fmt ", 4);
    strncpy(wavh.data, "data", 4);

    wavh.chunk_size = 16;
    wavh.format_tag = 1; // PCM
    wavh.num_chans = 1;  // mono
    wavh.srate = RATE;
    wavh.bytes_per_sec = (RATE * 1 * 16 * 1) / 8;
    wavh.bytes_per_samp = 2;
    wavh.bits_per_samp = 16;
    wavh.dlength = RATE * 2 * 1 * 16 / 2;
    wavh.flength = wavh.dlength + 44;

    _writer.writeSfudBuffer((byte *)&wavh, 44);
}

Овај код дефинише WAV заглавље као структуру која заузима 44 бајта меморије. У њега се уписују детаљи о брзини, величини и броју канала аудио датотеке. Ово заглавље се затим уписује у флеш меморију.

Испод овог кода, додајте следеће за декларисање метода који ће се позивати када су аудио бафери спремни за обраду:
```
void audioCallback(uint16_t *buf, uint32_t buf_len)
{
    static uint32_t idx = 44;

    if (_isRecording)
    {
        for (uint32_t i = 0; i < buf_len; i++)
        {
            int16_t audio_value = ((int16_t)buf[i] - 2048) * 16;

            _writer.writeSfudBuffer(audio_value & 0xFF);
            _writer.writeSfudBuffer((audio_value >> 8) & 0xFF);
        }

        idx += buf_len;

        if (idx >= BUFFER_SIZE)
        {
            _writer.flushSfudBuffer();
            idx = 44;
            _isRecording = false;
            _isRecordingReady = true;
        }
    }
}
```
Аудио бафери су низови 16-битних целих бројева који садрже звук са ADC-а. ADC враћа 12-битне беззнаковне вредности (0-1023), тако да их треба претворити у 16-битне знаковне вредности, а затим претворити у 2 бајта за чување као сирове бинарне податке.

Ови бајтови се уписују у флеш меморијске бафере. Упис почиње на индексу 44 - ово је померај од 44 бајта уписаних као WAV заглавље. Када се сниме сви бајтови потребни за тражену дужину звука, преостали подаци се уписују у флеш меморију.

У public секцији класе Mic, додајте следећи код:

void dmaHandler()
{
    static uint8_t count = 0;

    if (DMAC->Channel[1].CHINTFLAG.bit.SUSP)
    {
        DMAC->Channel[1].CHCTRLB.reg = DMAC_CHCTRLB_CMD_RESUME;
        DMAC->Channel[1].CHINTFLAG.bit.SUSP = 1;

        if (count)
        {
            audioCallback(_adc_buf_0, ADC_BUF_LEN);
        }
        else
        {
            audioCallback(_adc_buf_1, ADC_BUF_LEN);
        }

        count = (count + 1) % 2;
    }
}

Овај код ће позивати DMAC да обавести ваш код да обради бафере. Проверава се да ли постоје подаци за обраду, и позива се метод audioCallback са одговарајућим бафером.

Изван класе, након декларације Mic mic;, додајте следећи код:
```
void DMAC_1_Handler()
{
    mic.dmaHandler();
}
```
DMAC_1_Handler ће позивати DMAC када су бафери спремни за обраду. Ова функција се проналази по имену, тако да само треба да постоји да би била позвана.
Додајте следећа два метода у public секцију класе Mic:
```
void init()
{
    analogReference(AR_INTERNAL2V23);

    _writer.init();

    initBufferHeader();
    configureDmaAdc();
}

void reset()
{
    _isRecordingReady = false;
    _isRecording = false;

    _writer.reset();

    initBufferHeader();
}
```
Метод init садржи код за иницијализацију класе Mic. Овај метод подешава исправан напон за Mic пин, подешава флеш меморијски писач, уписује WAV заглавље и конфигурише DMAC. Метод reset ресетује флеш меморију и поново уписује заглавље након што је звук снимљен и коришћен.

Задатак - снимање звука

У main.cpp датотеци, додајте директиву за укључивање заглавне датотеке mic.h:
```
#include "mic.h"
```
У функцији setup, иницијализујте C дугме. Снимање звука ће почети када се ово дугме притисне и трајаће 4 секунде:
```
pinMode(WIO_KEY_C, INPUT_PULLUP);
```
Испод овога, иницијализујте микрофон, а затим испишите на конзолу да је звук спреман за снимање:
```
mic.init();

Serial.println("Ready.");
```
Изнад функције loop, дефинишите функцију за обраду снимљеног звука. За сада ова функција не ради ништа, али касније у лекцији ће слати говор на конверзију у текст:
```
void processAudio()
{

}
```
Додајте следеће у функцију loop:
```
void loop()
{
    if (digitalRead(WIO_KEY_C) == LOW && !mic.isRecording())
    {
        Serial.println("Starting recording...");
        mic.startRecording();
    }

    if (!mic.isRecording() && mic.isRecordingReady())
    {
        Serial.println("Finished recording");

        processAudio();

        mic.reset();
    }
}
```
Овај код проверава C дугме, и ако је притиснуто и снимање није почело, поље _isRecording класе Mic се поставља на true. Ово ће узроковати да метод audioCallback класе Mic чува звук док се не сними 4 секунде. Када се сними 4 секунде звука, поље _isRecording се поставља на false, а поље _isRecordingReady се поставља на true. Ово се затим проверава у функцији loop, и када је true, позива се функција processAudio, а затим се класа Mic ресетује.

Компилирајте овај код, отпремите га на ваш Wio Terminal и тестирајте га преко серијског монитора. Притисните C дугме (оно са леве стране, најближе прекидачу за напајање) и говорите. Снимиће се 4 секунде звука.

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1101  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Ready.
Starting recording...
Finished recording

💁 Овај код можете пронаћи у code-record/wio-terminal фасцикли. 😀 Ваш програм за аудио снимање је био успешан!

Одрицање од одговорности:
Овај документ је преведен коришћењем услуге за превођење помоћу вештачке интелигенције Co-op Translator. Иако се трудимо да обезбедимо тачност, молимо вас да имате у виду да аутоматски преводи могу садржати грешке или нетачности. Оригинални документ на његовом изворном језику треба сматрати ауторитативним извором. За критичне информације препоручује се професионални превод од стране људи. Не преузимамо одговорност за било каква погрешна тумачења или неспоразуме који могу настати услед коришћења овог превода.

32 KiB Raw Permalink Blame History Unescape Escape
