Konfiguracja mikrofonu i głośników - Raspberry Pi

W tej części lekcji dodasz mikrofon i głośniki do swojego Raspberry Pi.

Sprzęt

Raspberry Pi potrzebuje mikrofonu.

Pi nie ma wbudowanego mikrofonu, więc musisz podłączyć zewnętrzny mikrofon. Istnieje kilka sposobów, aby to zrobić:

Mikrofon USB
Zestaw słuchawkowy USB
Zintegrowany głośnik konferencyjny USB
Adapter audio USB i mikrofon z wtykiem 3,5 mm
ReSpeaker 2-Mics Pi HAT

💁 Mikrofony Bluetooth nie są w pełni obsługiwane na Raspberry Pi, więc jeśli masz mikrofon lub zestaw słuchawkowy Bluetooth, możesz napotkać problemy z parowaniem lub nagrywaniem dźwięku.

Raspberry Pi posiada gniazdo słuchawkowe 3,5 mm. Możesz je wykorzystać do podłączenia słuchawek, zestawu słuchawkowego lub głośnika. Możesz również dodać głośniki za pomocą:

Dźwięku HDMI przez monitor lub telewizor
Głośników USB
Zestawu słuchawkowego USB
Zintegrowanego głośnika konferencyjnego USB

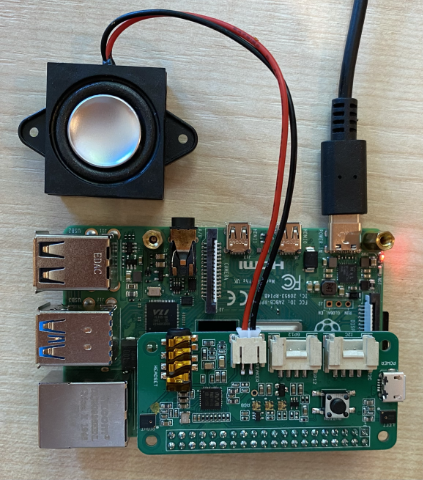

ReSpeaker 2-Mics Pi HAT z podłączonym głośnikiem, albo do gniazda 3,5 mm, albo do portu JST

Podłączanie i konfiguracja mikrofonu i głośników

Mikrofon i głośniki muszą być podłączone i skonfigurowane.

Zadanie - podłączanie i konfiguracja mikrofonu

Podłącz mikrofon odpowiednią metodą. Na przykład, podłącz go do jednego z portów USB.
Jeśli używasz ReSpeaker 2-Mics Pi HAT, możesz zdjąć bazowy hat Grove, a następnie zamontować hat ReSpeaker w jego miejsce.

W późniejszej części lekcji będziesz potrzebować przycisku Grove, ale jeden jest wbudowany w ten hat, więc bazowy hat Grove nie jest potrzebny.

Po zamontowaniu hatu, musisz zainstalować sterowniki. Zapoznaj się z instrukcjami rozpoczęcia pracy od Seeed dotyczącymi instalacji sterowników.
⚠️ Instrukcje używają git do klonowania repozytorium. Jeśli nie masz zainstalowanego git na swoim Pi, możesz go zainstalować, uruchamiając następujące polecenie:
```
sudo apt install git --yes
```
Uruchom następujące polecenie w Terminalu na Pi lub połączonym za pomocą VS Code i sesji zdalnej SSH, aby zobaczyć informacje o podłączonym mikrofonie:
```
arecord -l
```
Zobaczysz listę podłączonych mikrofonów. Wygląda to mniej więcej tak:
```
pi@raspberrypi:~ $ arecord -l
**** List of CAPTURE Hardware Devices ****
card 1: M0 [eMeet M0], device 0: USB Audio [USB Audio]
  Subdevices: 1/1
  Subdevice #0: subdevice #0
```
Zakładając, że masz tylko jeden mikrofon, powinieneś zobaczyć tylko jeden wpis. Konfiguracja mikrofonów na Linuxie może być trudna, więc najłatwiej jest używać tylko jednego mikrofonu i odłączyć pozostałe.

Zanotuj numer karty, ponieważ będzie potrzebny później. W powyższym przykładzie numer karty to 1.

Zadanie - podłączanie i konfiguracja głośnika

Podłącz głośniki odpowiednią metodą.

Uruchom następujące polecenie w Terminalu na Pi lub połączonym za pomocą VS Code i sesji zdalnej SSH, aby zobaczyć informacje o podłączonych głośnikach:

aplay -l

Zobaczysz listę podłączonych głośników. Wygląda to mniej więcej tak:

pi@raspberrypi:~ $ aplay -l
**** List of PLAYBACK Hardware Devices ****
card 0: Headphones [bcm2835 Headphones], device 0: bcm2835 Headphones [bcm2835 Headphones]
  Subdevices: 8/8
  Subdevice #0: subdevice #0
  Subdevice #1: subdevice #1
  Subdevice #2: subdevice #2
  Subdevice #3: subdevice #3
  Subdevice #4: subdevice #4
  Subdevice #5: subdevice #5
  Subdevice #6: subdevice #6
  Subdevice #7: subdevice #7
card 1: M0 [eMeet M0], device 0: USB Audio [USB Audio]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

Zawsze zobaczysz card 0: Headphones, ponieważ jest to wbudowane gniazdo słuchawkowe. Jeśli dodałeś dodatkowe głośniki, takie jak głośnik USB, zobaczysz je również na liście.

Jeśli używasz dodatkowego głośnika, a nie głośnika lub słuchawek podłączonych do wbudowanego gniazda słuchawkowego, musisz skonfigurować go jako domyślny. Aby to zrobić, uruchom następujące polecenie:
```
sudo nano /usr/share/alsa/alsa.conf
```
Otworzy się plik konfiguracyjny w nano, edytorze tekstu działającym w terminalu. Przewiń w dół za pomocą strzałek na klawiaturze, aż znajdziesz następującą linię:
```
defaults.pcm.card 0
```
Zmień wartość z 0 na numer karty, którą chcesz używać z listy uzyskanej z wywołania aplay -l. Na przykład, w powyższym przykładzie jest druga karta dźwiękowa o nazwie card 1: M0 [eMeet M0], device 0: USB Audio [USB Audio], używająca karty 1. Aby ją użyć, zaktualizowałbym linię do:
```
defaults.pcm.card 1
```
Ustaw tę wartość na odpowiedni numer karty. Możesz nawigować do numeru za pomocą strzałek na klawiaturze, a następnie usunąć i wpisać nowy numer jak w przypadku edycji zwykłych plików tekstowych.
Zapisz zmiany i zamknij plik, naciskając Ctrl+x. Naciśnij y, aby zapisać plik, a następnie Enter, aby wybrać nazwę pliku.

Zadanie - testowanie mikrofonu i głośnika

Uruchom następujące polecenie, aby nagrać 5 sekund dźwięku za pomocą mikrofonu:
```
arecord --format=S16_LE --duration=5 --rate=16000 --file-type=wav out.wav
```
Podczas działania tego polecenia wydawaj dźwięki do mikrofonu, na przykład mówiąc, śpiewając, beatboxując, grając na instrumencie lub robiąc cokolwiek, co Ci się podoba.
Po 5 sekundach nagrywanie się zatrzyma. Uruchom następujące polecenie, aby odtworzyć nagrany dźwięk:
```
aplay --format=S16_LE --rate=16000 out.wav
```
Usłyszysz odtwarzany dźwięk przez głośniki. W razie potrzeby dostosuj głośność wyjściową na głośniku.
Jeśli musisz dostosować głośność wbudowanego portu mikrofonowego lub wzmocnienie mikrofonu, możesz użyć narzędzia alsamixer. Więcej informacji o tym narzędziu znajdziesz na stronie man alsamixer dla Linuxa.
Jeśli napotkasz błędy podczas odtwarzania dźwięku, sprawdź kartę ustawioną jako defaults.pcm.card w pliku alsa.conf.
