Wykrywanie bliskości - Wio Terminal

W tej części lekcji dodasz czujnik bliskości do swojego Wio Terminal i odczytasz z niego odległość.

Sprzęt

Wio Terminal potrzebuje czujnika bliskości.

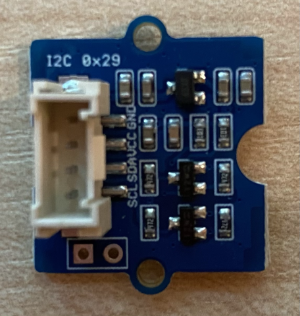

Czujnik, którego użyjesz, to Grove Time of Flight distance sensor. Ten czujnik wykorzystuje moduł laserowy do pomiaru odległości. Zakres pomiaru wynosi od 10 mm do 2000 mm (1 cm - 2 m) i w tym zakresie czujnik raportuje wartości z dużą dokładnością. Dla odległości powyżej 1000 mm czujnik zwraca wartość 8109 mm.

Dalekomierz laserowy znajduje się na tylnej stronie czujnika, po przeciwnej stronie niż gniazdo Grove.

Jest to czujnik I²C.

Podłączanie czujnika Time of Flight

Czujnik Grove Time of Flight można podłączyć do Wio Terminal.

Zadanie - podłącz czujnik Time of Flight

Podłącz czujnik Time of Flight.

Włóż jeden koniec kabla Grove do gniazda w czujniku Time of Flight. Kabel pasuje tylko w jedną stronę.
Gdy Wio Terminal jest odłączony od komputera lub innego źródła zasilania, podłącz drugi koniec kabla Grove do lewego gniazda Grove w Wio Terminal, patrząc na ekran. Jest to gniazdo najbliżej przycisku zasilania. Jest to gniazdo cyfrowe i I²C.

Teraz możesz podłączyć Wio Terminal do komputera.

Programowanie czujnika Time of Flight

Wio Terminal można teraz zaprogramować do korzystania z podłączonego czujnika Time of Flight.

Zadanie - zaprogramuj czujnik Time of Flight

Utwórz nowy projekt Wio Terminal w PlatformIO. Nazwij ten projekt distance-sensor. Dodaj kod w funkcji setup, aby skonfigurować port szeregowy.
Dodaj zależność biblioteki dla czujnika odległości Seeed Grove Time of Flight do pliku platformio.ini projektu:
```
lib_deps =
    seeed-studio/Grove Ranging sensor - VL53L0X @ ^1.1.1
```
W pliku main.cpp dodaj poniższy kod pod istniejącymi dyrektywami include, aby zadeklarować instancję klasy Seeed_vl53l0x do interakcji z czujnikiem Time of Flight:
```
#include "Seeed_vl53l0x.h"

Seeed_vl53l0x VL53L0X;
```

Dodaj poniższy kod na końcu funkcji setup, aby zainicjalizować czujnik:

VL53L0X.VL53L0X_common_init();
VL53L0X.VL53L0X_high_accuracy_ranging_init();

W funkcji loop odczytaj wartość z czujnika:
```
VL53L0X_RangingMeasurementData_t RangingMeasurementData;
memset(&RangingMeasurementData, 0, sizeof(VL53L0X_RangingMeasurementData_t));

VL53L0X.PerformSingleRangingMeasurement(&RangingMeasurementData);
```
Ten kod inicjalizuje strukturę danych do odczytu danych, a następnie przekazuje ją do metody PerformSingleRangingMeasurement, gdzie zostanie wypełniona pomiarem odległości.

Pod tym kodem wypisz wynik pomiaru odległości, a następnie wprowadź opóźnienie 1 sekundy:

Serial.print("Distance = ");
Serial.print(RangingMeasurementData.RangeMilliMeter);
Serial.println(" mm");

delay(1000);

Zbuduj, wgraj i uruchom ten kod. Będziesz mógł zobaczyć pomiary odległości w monitorze szeregowym. Umieść obiekty w pobliżu czujnika, a zobaczysz wynik pomiaru odległości:
```
Distance = 29 mm
Distance = 28 mm
Distance = 30 mm
Distance = 151 mm
```

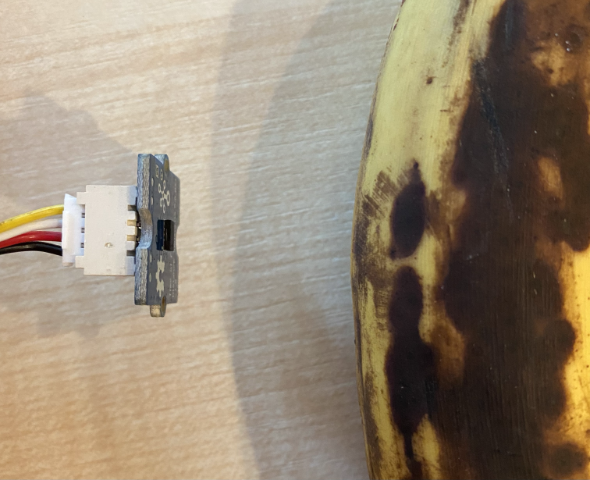

Dalekomierz znajduje się na tylnej stronie czujnika, więc upewnij się, że używasz właściwej strony podczas pomiaru odległości.

💁 Kod ten znajdziesz w folderze code-proximity/wio-terminal.

😀 Twój program z czujnikiem bliskości zakończył się sukcesem!
