ਤਸਵੀਰ ਕੈਪਚਰ ਕਰੋ - Wio ਟਰਮੀਨਲ

ਇਸ ਪਾਠ ਦੇ ਇਸ ਭਾਗ ਵਿੱਚ, ਤੁਸੀਂ ਆਪਣੇ Wio ਟਰਮੀਨਲ ਵਿੱਚ ਕੈਮਰਾ ਜੋੜੋਗੇ ਅਤੇ ਇਸ ਤੋਂ ਤਸਵੀਰਾਂ ਕੈਪਚਰ ਕਰੋਗੇ।

ਹਾਰਡਵੇਅਰ

Wio ਟਰਮੀਨਲ ਨੂੰ ਇੱਕ ਕੈਮਰੇ ਦੀ ਲੋੜ ਹੈ।

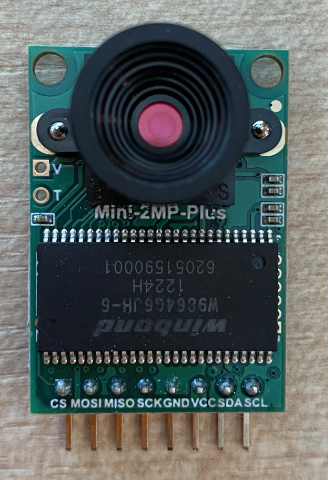

ਤੁਸੀਂ ਜੋ ਕੈਮਰਾ ਵਰਤੋਗੇ ਉਹ ਹੈ ArduCam Mini 2MP Plus। ਇਹ ਇੱਕ 2 ਮੇਗਾਪਿਕਸਲ ਕੈਮਰਾ ਹੈ ਜੋ OV2640 ਇਮੇਜ ਸੈਂਸਰ 'ਤੇ ਆਧਾਰਿਤ ਹੈ। ਇਹ ਤਸਵੀਰਾਂ ਕੈਪਚਰ ਕਰਨ ਲਈ SPI ਇੰਟਰਫੇਸ ਰਾਹੀਂ ਸੰਚਾਰ ਕਰਦਾ ਹੈ ਅਤੇ ਸੈਂਸਰ ਨੂੰ ਸੰਰਚਿਤ ਕਰਨ ਲਈ I2C ਵਰਤਦਾ ਹੈ।

ਕੈਮਰੇ ਨੂੰ ਜ਼ੋੜੋ

ArduCam ਵਿੱਚ Grove ਸਾਕਟ ਨਹੀਂ ਹੈ, ਇਸ ਲਈ ਇਹ SPI ਅਤੇ I2C ਬੱਸਾਂ ਨੂੰ Wio ਟਰਮੀਨਲ ਦੇ GPIO ਪਿੰਸ ਰਾਹੀਂ ਜ਼ੋੜਦਾ ਹੈ।

ਕੰਮ - ਕੈਮਰੇ ਨੂੰ ਜ਼ੋੜੋ

ਕੈਮਰੇ ਨੂੰ ਜ਼ੋੜੋ।

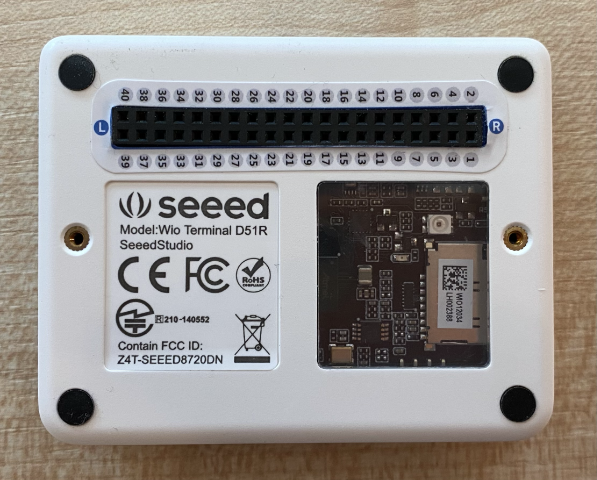

1. ArduCam ਦੇ ਬੇਸ ਦੇ ਪਿੰਸ ਨੂੰ Wio ਟਰਮੀਨਲ ਦੇ GPIO ਪਿੰਸ ਨਾਲ ਜ਼ੋੜਨਾ ਲਾਜ਼ਮੀ ਹੈ। ਸਹੀ ਪਿੰਸ ਲੱਭਣ ਲਈ, Wio ਟਰਮੀਨਲ ਨਾਲ ਆਉਣ ਵਾਲੇ GPIO ਪਿੰ ਸਟਿਕਰ ਨੂੰ ਪਿੰਸ ਦੇ ਆਲੇ-ਦੁਆਲੇ ਲਗਾਓ:

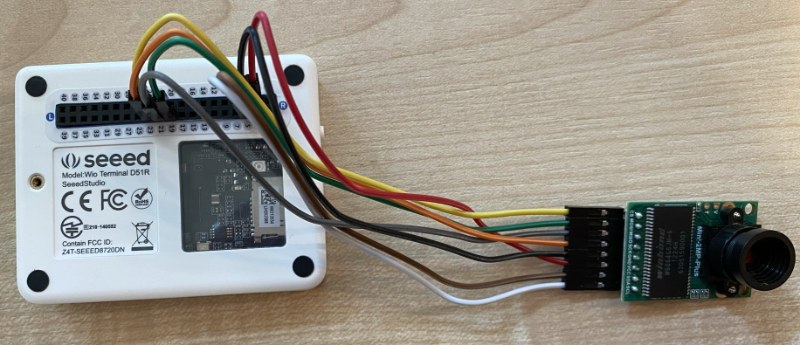

2. ਜੰਪਰ ਵਾਇਰਾਂ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ, ਹੇਠਾਂ ਦਿੱਤੇ ਗਏ ਕਨੈਕਸ਼ਨ ਬਣਾਓ:

   ArduCAM ਪਿੰ	Wio ਟਰਮੀਨਲ ਪਿੰ	ਵੇਰਵਾ
   CS	24 (SPI_CS)	SPI ਚਿਪ ਸਿਲੈਕਟ
   MOSI	19 (SPI_MOSI)	SPI ਕੰਟਰੋਲਰ ਆਉਟਪੁੱਟ, ਪੈਰੀਫੇਰਲ ਇਨਪੁੱਟ
   MISO	21 (SPI_MISO)	SPI ਕੰਟਰੋਲਰ ਇਨਪੁੱਟ, ਪੈਰੀਫੇਰਲ ਆਉਟਪੁੱਟ
   SCK	23 (SPI_SCLK)	SPI ਸੀਰੀਅਲ ਕਲਾਕ
   GND	6 (GND)	ਗ੍ਰਾਊਂਡ - 0V
   VCC	4 (5V)	5V ਪਾਵਰ ਸਪਲਾਈ
   SDA	3 (I2C1_SDA)	I2C ਸੀਰੀਅਲ ਡਾਟਾ
   SCL	5 (I2C1_SCL)	I2C ਸੀਰੀਅਲ ਕਲਾਕ



   GND ਅਤੇ VCC ਕਨੈਕਸ਼ਨ ArduCam ਨੂੰ 5V ਪਾਵਰ ਸਪਲਾਈ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ। ਇਹ 5V 'ਤੇ ਚਲਦਾ ਹੈ, ਜਿਵੇਂ ਕਿ Grove ਸੈਂਸਰ 3V 'ਤੇ ਚਲਦੇ ਹਨ। ਇਹ ਪਾਵਰ ਸਿੱਧੇ USB-C ਕਨੈਕਸ਼ਨ ਤੋਂ ਆਉਂਦੀ ਹੈ ਜੋ ਡਿਵਾਈਸ ਨੂੰ ਪਾਵਰ ਦਿੰਦੀ ਹੈ।

   💁 SPI ਕਨੈਕਸ਼ਨ ਲਈ ArduCam ਅਤੇ Wio ਟਰਮੀਨਲ ਪਿੰ ਨਾਂ ਜੋ ਕੋਡ ਵਿੱਚ ਵਰਤੇ ਜਾਂਦੇ ਹਨ, ਪੁਰਾਣੇ ਨਾਂਕਰਨ ਨੂੰ ਵਰਤਦੇ ਹਨ। ਇਸ ਪਾਠ ਵਿੱਚ ਨਵੇਂ ਨਾਂਕਰਨ ਦੀ ਵਰਤੋਂ ਕੀਤੀ ਜਾਵੇਗੀ, ਸਿਵਾਏ ਜਦੋਂ ਪਿੰ ਨਾਂ ਕੋਡ ਵਿੱਚ ਵਰਤੇ ਜਾਂਦੇ ਹਨ।

3. ਹੁਣ ਤੁਸੀਂ Wio ਟਰਮੀਨਲ ਨੂੰ ਆਪਣੇ ਕੰਪਿਊਟਰ ਨਾਲ ਜ਼ੋੜ ਸਕਦੇ ਹੋ।

ਕੈਮਰੇ ਨਾਲ ਜੁੜਨ ਲਈ ਡਿਵਾਈਸ ਨੂੰ ਪ੍ਰੋਗਰਾਮ ਕਰੋ

ਹੁਣ Wio ਟਰਮੀਨਲ ਨੂੰ ArduCAM ਕੈਮਰੇ ਨਾਲ ਜੁੜਨ ਲਈ ਪ੍ਰੋਗਰਾਮ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।

ਕੰਮ - ਕੈਮਰੇ ਨਾਲ ਜੁੜਨ ਲਈ ਡਿਵਾਈਸ ਨੂੰ ਪ੍ਰੋਗਰਾਮ ਕਰੋ

1. PlatformIO ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਇੱਕ ਨਵਾਂ Wio ਟਰਮੀਨਲ ਪ੍ਰੋਜੈਕਟ ਬਣਾਓ। ਇਸ ਪ੍ਰੋਜੈਕਟ ਨੂੰ fruit-quality-detector ਕਹੋ। setup ਫੰਕਸ਼ਨ ਵਿੱਚ ਸੀਰੀਅਲ ਪੋਰਟ ਨੂੰ ਸੰਰਚਿਤ ਕਰਨ ਲਈ ਕੋਡ ਸ਼ਾਮਲ ਕਰੋ।

2. WiFi ਨਾਲ ਜੁੜਨ ਲਈ ਕੋਡ ਸ਼ਾਮਲ ਕਰੋ, ਆਪਣੇ WiFi ਪ੍ਰਮਾਣ ਪੱਤਰਾਂ ਨੂੰ config.h ਫਾਈਲ ਵਿੱਚ ਰੱਖੋ। platformio.ini ਫਾਈਲ ਵਿੱਚ ਲੋੜੀਂਦੇ ਲਾਇਬ੍ਰੇਰੀਆਂ ਸ਼ਾਮਲ ਕਰਨਾ ਨਾ ਭੁੱਲੋ।

3. ArduCam ਲਾਇਬ੍ਰੇਰੀ Arduino ਲਾਇਬ੍ਰੇਰੀ ਵਜੋਂ ਉਪਲਬਧ ਨਹੀਂ ਹੈ ਜੋ platformio.ini ਫਾਈਲ ਤੋਂ ਇੰਸਟਾਲ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ। ਇਸ ਦੀ ਬਜਾਏ, ਇਸਨੂੰ ਉਨ੍ਹਾਂ ਦੇ GitHub ਪੇਜ ਤੋਂ ਸਰੋਤ ਤੋਂ ਇੰਸਟਾਲ ਕਰਨਾ ਪਵੇਗਾ। ਤੁਸੀਂ ਇਸਨੂੰ ਹਾਸਲ ਕਰ ਸਕਦੇ ਹੋ:

   • ਰਿਪੋ ਨੂੰ https://github.com/ArduCAM/Arduino.git ਤੋਂ ਕਲੋਨ ਕਰਕੇ
   • ਜਾਂ GitHub 'ਤੇ ਰਿਪੋ 'ਤੇ ਜਾ ਕੇ ਅਤੇ Code ਬਟਨ ਤੋਂ ਕੋਡ ਨੂੰ ਜ਼ਿਪ ਵਜੋਂ ਡਾਊਨਲੋਡ ਕਰਕੇ

4. ਤੁਹਾਨੂੰ ਸਿਰਫ਼ ArduCAM ਫੋਲਡਰ ਦੀ ਲੋੜ ਹੈ। ਪੂਰੇ ਫੋਲਡਰ ਨੂੰ ਆਪਣੇ ਪ੍ਰੋਜੈਕਟ ਦੇ lib ਫੋਲਡਰ ਵਿੱਚ ਕਾਪੀ ਕਰੋ।

   ⚠️ ਪੂਰੇ ਫੋਲਡਰ ਨੂੰ ਕਾਪੀ ਕਰਨਾ ਲਾਜ਼ਮੀ ਹੈ, ਤਾਂ ਜੋ ਕੋਡ lib/ArduCam ਵਿੱਚ ਹੋਵੇ। ਸਿਰਫ਼ ArduCam ਫੋਲਡਰ ਦੀ ਸਮੱਗਰੀ ਨੂੰ lib ਫੋਲਡਰ ਵਿੱਚ ਕਾਪੀ ਨਾ ਕਰੋ, ਸਗੋਂ ਪੂਰੇ ਫੋਲਡਰ ਨੂੰ ਕਾਪੀ ਕਰੋ।

5. ArduCam ਲਾਇਬ੍ਰੇਰੀ ਕੋਡ ਕਈ ਕਿਸਮ ਦੇ ਕੈਮਰਿਆਂ ਲਈ ਕੰਮ ਕਰਦਾ ਹੈ। ਤੁਸੀਂ ਜਿਸ ਕਿਸਮ ਦੇ ਕੈਮਰੇ ਦੀ ਵਰਤੋਂ ਕਰਨਾ ਚਾਹੁੰਦੇ ਹੋ, ਉਸਨੂੰ ਕੰਪਾਈਲਰ ਫਲੈਗਾਂ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਸੰਰਚਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ - ਇਹ ਲਾਇਬ੍ਰੇਰੀ ਨੂੰ ਜਿੰਨਾ ਸੰਭਵ ਹੋ ਸਕੇ ਛੋਟਾ ਰੱਖਦਾ ਹੈ। OV2640 ਕੈਮਰੇ ਲਈ ਲਾਇਬ੍ਰੇਰੀ ਨੂੰ ਸੰਰਚਿਤ ਕਰਨ ਲਈ, platformio.ini ਫਾਈਲ ਦੇ ਅੰਤ ਵਿੱਚ ਹੇਠਾਂ ਦਿੱਤਾ ਗਇਆ ਸ਼ਾਮਲ ਕਰੋ:

   build_flags =
       -DARDUCAM_SHIELD_V2
       -DOV2640_CAM


   ਇਹ 2 ਕੰਪਾਈਲਰ ਫਲੈਗ ਸੈਟ ਕਰਦਾ ਹੈ:

   • ARDUCAM_SHIELD_V2 ਲਾਇਬ੍ਰੇਰੀ ਨੂੰ ਦੱਸਣ ਲਈ ਕਿ ਕੈਮਰਾ ਇੱਕ Arduino ਬੋਰਡ 'ਤੇ ਹੈ।
   • OV2640_CAM ਲਾਇਬ੍ਰੇਰੀ ਨੂੰ ਸਿਰਫ਼ OV2640 ਕੈਮਰੇ ਲਈ ਕੋਡ ਸ਼ਾਮਲ ਕਰਨ ਲਈ ਦੱਸਣ ਲਈ।

6. src ਫੋਲਡਰ ਵਿੱਚ ਇੱਕ ਹੈਡਰ ਫਾਈਲ ਸ਼ਾਮਲ ਕਰੋ ਜਿਸਨੂੰ camera.h ਕਹੋ। ਇਹ ਫਾਈਲ ਕੈਮਰੇ ਨਾਲ ਸੰਚਾਰ ਕਰਨ ਲਈ ਕੋਡ ਸ਼ਾਮਲ ਕਰੇਗੀ। ਇਸ ਫਾਈਲ ਵਿੱਚ ਹੇਠਾਂ ਦਿੱਤਾ ਗਇਆ ਕੋਡ ਸ਼ਾਮਲ ਕਰੋ:

   #pragma once

   #include <ArduCAM.h>
   #include <Wire.h>

   class Camera
   {
   public:
       Camera(int format, int image_size) : _arducam(OV2640, PIN_SPI_SS)
       {
           _format = format;
           _image_size = image_size;
       }

       bool init()
       {
           // Reset the CPLD
           _arducam.write_reg(0x07, 0x80);
           delay(100);

           _arducam.write_reg(0x07, 0x00);
           delay(100);

           // Check if the ArduCAM SPI bus is OK
           _arducam.write_reg(ARDUCHIP_TEST1, 0x55);
           if (_arducam.read_reg(ARDUCHIP_TEST1) != 0x55)
           {
               return false;
           }

           // Change MCU mode
           _arducam.set_mode(MCU2LCD_MODE);

           uint8_t vid, pid;

           // Check if the camera module type is OV2640
           _arducam.wrSensorReg8_8(0xff, 0x01);
           _arducam.rdSensorReg8_8(OV2640_CHIPID_HIGH, &vid);
           _arducam.rdSensorReg8_8(OV2640_CHIPID_LOW, &pid);
           if ((vid != 0x26) && ((pid != 0x41) || (pid != 0x42)))
           {
               return false;
           }

           _arducam.set_format(_format);
           _arducam.InitCAM();
           _arducam.OV2640_set_JPEG_size(_image_size);
           _arducam.OV2640_set_Light_Mode(Auto);
           _arducam.OV2640_set_Special_effects(Normal);
           delay(1000);

           return true;
       }

       void startCapture()
       {
           _arducam.flush_fifo();
           _arducam.clear_fifo_flag();
           _arducam.start_capture();
       }

       bool captureReady()
       {
           return _arducam.get_bit(ARDUCHIP_TRIG, CAP_DONE_MASK);
       }

       bool readImageToBuffer(byte **buffer, uint32_t &buffer_length)
       {
           if (!captureReady()) return false;

           // Get the image file length
           uint32_t length = _arducam.read_fifo_length();
           buffer_length = length;

           if (length >= MAX_FIFO_SIZE)
           {
               return false;
           }
           if (length == 0)
           {
               return false;
           }

           // create the buffer
           byte *buf = new byte[length];

           uint8_t temp = 0, temp_last = 0;
           int i = 0;
           uint32_t buffer_pos = 0;
           bool is_header = false;

           _arducam.CS_LOW();
           _arducam.set_fifo_burst();

           while (length--)
           {
               temp_last = temp;
               temp = SPI.transfer(0x00);
               //Read JPEG data from FIFO
               if ((temp == 0xD9) && (temp_last == 0xFF)) //If find the end ,break while,
               {
                   buf[buffer_pos] = temp;

                   buffer_pos++;
                   i++;

                   _arducam.CS_HIGH();
               }
               if (is_header == true)
               {
                   //Write image data to buffer if not full
                   if (i < 256)
                   {
                       buf[buffer_pos] = temp;
                       buffer_pos++;
                       i++;
                   }
                   else
                   {
                       _arducam.CS_HIGH();

                       i = 0;
                       buf[buffer_pos] = temp;

                       buffer_pos++;
                       i++;

                       _arducam.CS_LOW();
                       _arducam.set_fifo_burst();
                   }
               }
               else if ((temp == 0xD8) & (temp_last == 0xFF))
               {
                   is_header = true;

                   buf[buffer_pos] = temp_last;
                   buffer_pos++;
                   i++;

                   buf[buffer_pos] = temp;
                   buffer_pos++;
                   i++;
               }
           }

           _arducam.clear_fifo_flag();

           _arducam.set_format(_format);
           _arducam.InitCAM();
           _arducam.OV2640_set_JPEG_size(_image_size);

           // return the buffer
           *buffer = buf;
       }

   private:
       ArduCAM _arducam;
       int _format;
       int _image_size;
   };


   ਇਹ ਨੀਵੇਂ ਪੱਧਰ ਦਾ ਕੋਡ ਹੈ ਜੋ ArduCam ਲਾਇਬ੍ਰੇਰੀਆਂ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਕੈਮਰੇ ਨੂੰ ਸੰਰਚਿਤ ਕਰਦਾ ਹੈ ਅਤੇ ਜਦੋਂ ਲੋੜ ਹੋਵੇ ਤਸਵੀਰਾਂ ਨੂੰ ਕੈਪਚਰ ਕਰਦਾ ਹੈ।

7. main.cpp ਵਿੱਚ, ਹੋਰ include ਬਿਆਨਾਂ ਦੇ ਹੇਠਾਂ ਹੇਠਾਂ ਦਿੱਤਾ ਗਇਆ ਕੋਡ ਸ਼ਾਮਲ ਕਰੋ:

   #include "camera.h"

   Camera camera = Camera(JPEG, OV2640_640x480);


   ਇਹ ਇੱਕ Camera ਬਣਾਉਂਦਾ ਹੈ ਜੋ ਤਸਵੀਰਾਂ ਨੂੰ JPEGs ਵਜੋਂ 640x480 ਰੈਜ਼ੋਲੂਸ਼ਨ 'ਤੇ ਸੇਵ ਕਰਦਾ ਹੈ।

8. ਕੈਮਰੇ ਨੂੰ ਸੈਟਅੱਪ ਕਰਨ ਲਈ ਹੇਠਾਂ ਦਿੱਤਾ ਗਇਆ ਫੰਕਸ਼ਨ ਸ਼ਾਮਲ ਕਰੋ:

   void setupCamera()
   {
       pinMode(PIN_SPI_SS, OUTPUT);
       digitalWrite(PIN_SPI_SS, HIGH);

       Wire.begin();
       SPI.begin();

       if (!camera.init())
       {
           Serial.println("Error setting up the camera!");
       }
   }


   ਇਹ setupCamera ਫੰਕਸ਼ਨ SPI ਚਿਪ ਸਿਲੈਕਟ ਪਿੰ (PIN_SPI_SS) ਨੂੰ ਉੱਚਾ ਸੈਟ ਕਰਕੇ ਸ਼ੁਰੂ ਕਰਦਾ ਹੈ, SPI ਅਤੇ I2C ਬੱਸਾਂ ਨੂੰ ਸ਼ੁਰੂ ਕਰਦਾ ਹੈ, ਅਤੇ ਕੈਮਰੇ ਨੂੰ ਸੰਰਚਿਤ ਕਰਦਾ ਹੈ।

9. ਇਸ ਫੰਕਸ਼ਨ ਨੂੰ setup ਫੰਕਸ਼ਨ ਦੇ ਅੰਤ ਵਿੱਚ ਕਾਲ ਕਰੋ:

   setupCamera();


10. ਇਸ ਕੋਡ ਨੂੰ ਬਣਾਓ ਅਤੇ ਅਪਲੋਡ ਕਰੋ, ਅਤੇ ਸੀਰੀਅਲ ਮਾਨੀਟਰ ਤੋਂ ਆਉਟਪੁੱਟ ਦੀ ਜਾਂਚ ਕਰੋ।

ਤਸਵੀਰ ਕੈਪਚਰ ਕਰੋ

ਹੁਣ Wio ਟਰਮੀਨਲ ਨੂੰ ਪ੍ਰੋਗਰਾਮ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ ਕਿ ਜਦੋਂ ਬਟਨ ਦਬਾਇਆ ਜਾਵੇ ਤਾਂ ਤਸਵੀਰ ਕੈਪਚਰ ਕਰੇ।

ਕੰਮ - ਤਸਵੀਰ ਕੈਪਚਰ ਕਰੋ

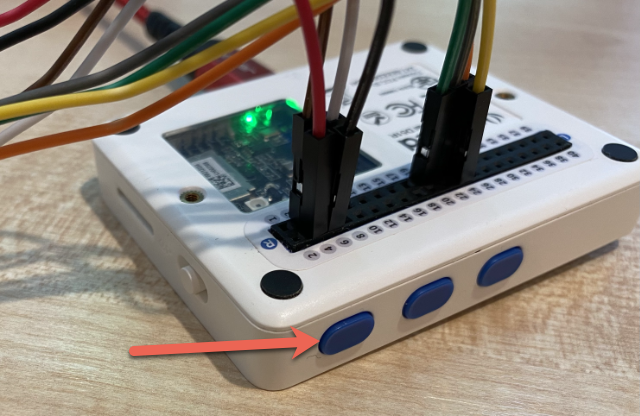

1. ਮਾਈਕਰੋਕੰਟਰੋਲਰ ਤੁਹਾਡੇ ਕੋਡ ਨੂੰ ਲਗਾਤਾਰ ਚਲਾਉਂਦੇ ਹਨ, ਇਸ ਲਈ ਤਸਵੀਰ ਲੈਣ ਵਰਗੇ ਕੰਮ ਨੂੰ ਟ੍ਰਿਗਰ ਕਰਨਾ ਆਸਾਨ ਨਹੀਂ ਹੈ। Wio ਟਰਮੀਨਲ ਵਿੱਚ ਬਟਨ ਹਨ, ਇਸ ਲਈ ਕੈਮਰੇ ਨੂੰ ਇੱਕ ਬਟਨ ਦੁਆਰਾ ਟ੍ਰਿਗਰ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ। setup ਫੰਕਸ਼ਨ ਦੇ ਅੰਤ ਵਿੱਚ ਹੇਠਾਂ ਦਿੱਤਾ ਗਇਆ ਕੋਡ ਸ਼ਾਮਲ ਕਰੋ:



   pinMode(WIO_KEY_C, INPUT_PULLUP);


   INPUT_PULLUP ਮੋਡ ਇੱਕ ਇਨਪੁੱਟ ਨੂੰ ਅਲਟਾ ਕਰਦਾ ਹੈ।

2. ਬਟਨ ਦਬਾਉਣ ਲਈ ਪ੍ਰਤੀਕਿਰਿਆ ਕਰਨ ਲਈ loop ਫੰਕਸ਼ਨ ਤੋਂ ਪਹਿਲਾਂ ਇੱਕ ਖਾਲੀ ਫੰਕਸ਼ਨ ਸ਼ਾਮਲ ਕਰੋ:

   void buttonPressed()
   {

   }


3. ਜਦੋਂ ਬਟਨ ਦਬਾਇਆ ਜਾਵੇ ਤਾਂ loop ਫੰਕਸ਼ਨ ਵਿੱਚ ਇਸ ਫੰਕਸ਼ਨ ਨੂੰ ਕਾਲ ਕਰੋ:

   void loop()
   {
       if (digitalRead(WIO_KEY_C) == LOW)
       {
           buttonPressed();
           delay(2000);
       }

       delay(200);
   }


   ਇਹ ਕੁੰਜੀ ਜਾਂਚਦੀ ਹੈ ਕਿ ਕੀ ਬਟਨ ਦਬਾਇਆ ਗਿਆ ਹੈ।

4. buttonPressed ਫੰਕਸ਼ਨ ਵਿੱਚ ਹੇਠਾਂ ਦਿੱਤਾ ਗਇਆ ਕੋਡ ਸ਼ਾਮਲ ਕਰੋ:

   camera.startCapture();

   while (!camera.captureReady())
       delay(100);

   Serial.println("Image captured");

   byte *buffer;
   uint32_t length;

   if (camera.readImageToBuffer(&buffer, length))
   {
       Serial.print("Image read to buffer with length ");
       Serial.println(length);

       delete(buffer);
   }


   ਇਹ ਕੋਡ ਕੈਮਰੇ ਕੈਪਚਰ ਨੂੰ ਸ਼ੁਰੂ ਕਰਦਾ ਹੈ।

5. ਇਸ ਕੋਡ ਨੂੰ ਬਣਾਓ ਅਤੇ ਅਪਲੋਡ ਕਰੋ, ਅਤੇ ਸੀਰੀਅਲ ਮਾਨੀਟਰ 'ਤੇ ਆਉਟਪੁੱਟ ਦੀ ਜਾਂਚ ਕਰੋ।

   Connecting to WiFi..
   Connected!
   Image captured
   Image read to buffer with length 9224
   Image captured
   Image read to buffer with length 11272


   ਵੱਖ-ਵੱਖ ਤਸਵੀਰਾਂ ਦੇ ਵੱਖ-ਵੱਖ ਆਕਾਰ ਹੋਣਗੇ।

😀 ਤੁਸੀਂ ਆਪਣੇ Wio ਟਰਮੀਨਲ ਨਾਲ ਤਸਵੀਰਾਂ ਕੈਪਚਰ ਕਰਨ ਵਿੱਚ ਸਫਲ ਹੋ ਗਏ ਹੋ।

ਵਿਕਲਪਿਕ - ਕੈਮਰੇ ਦੀਆਂ ਤਸਵੀਰਾਂ ਨੂੰ SD ਕਾਰਡ ਦੀ ਵਰਤੋਂ ਨਾਲ ਸਤਿਆਪਿਤ ਕਰੋ

ਤਸਵੀਰਾਂ ਨੂੰ ਵੇਖਣ ਦਾ ਸਭ ਤੋਂ ਆਸਾਨ ਤਰੀਕਾ ਇਹ ਹੈ ਕਿ ਉਨ੍ਹਾਂ ਨੂੰ SD ਕਾਰਡ 'ਤੇ ਲਿਖੋ।

ਕੰਮ - SD ਕਾਰਡ ਦੀ ਵਰਤੋਂ ਨਾਲ ਕੈਮਰੇ ਦੀਆਂ ਤਸਵੀਰਾਂ ਨੂੰ ਸਤਿਆਪਿਤ ਕਰੋ

1. ਇੱਕ microSD ਕਾਰਡ ਨੂੰ FAT32 ਜਾਂ exFAT ਵਿੱਚ ਫਾਰਮੈਟ ਕਰੋ।

2. microSD ਕਾਰਡ ਨੂੰ ਸਾਕਟ ਵਿੱਚ ਪਾਓ।

3. main.cpp ਫਾਈਲ ਦੇ ਸ਼ੁਰੂ ਵਿੱਚ ਹੇਠਾਂ ਦਿੱਤੇ ਸ਼ਾਮਲ ਕਰੋ:

   #include "SD/Seeed_SD.h"
   #include <Seeed_FS.h>


4. setup ਫੰਕਸ਼ਨ ਤੋਂ ਪਹਿਲਾਂ ਹੇਠਾਂ ਦਿੱਤਾ ਫੰਕਸ਼ਨ ਸ਼ਾਮਲ ਕਰੋ:

   void setupSDCard()
   {
       while (!SD.begin(SDCARD_SS_PIN, SDCARD_SPI))
       {
           Serial.println("SD Card Error");
       }
   }


   ਇਹ SD ਕਾਰਡ ਨੂੰ ਸੰਰਚਿਤ ਕਰਦਾ ਹੈ।

5. ਇਸਨੂੰ setup ਫੰਕਸ਼ਨ ਵਿੱਚ ਕਾਲ ਕਰੋ:

   setupSDCard();


6. buttonPressed ਫੰਕਸ਼ਨ ਤੋਂ ਪਹਿਲਾਂ ਹੇਠਾਂ ਦਿੱਤਾ ਕੋਡ ਸ਼ਾਮਲ ਕਰੋ:

   int fileNum = 1;

   void saveToSDCard(byte *buffer, uint32_t length)
   {
       char buff[16];
       sprintf(buff, "%d.jpg", fileNum);
       fileNum++;

       File outFile = SD.open(buff, FILE_WRITE );
       outFile.write(buffer, length);
       outFile.close();

       Serial.print("Image written to file ");
       Serial.println(buff);
   }


   ਇਹ ਗਲੋਬਲ ਵੈਰੀਏਬਲ ਨੂੰ ਪਰਿਭਾਸ਼ਿਤ ਕਰਦਾ ਹੈ।

7. saveToSDCard ਫੰਕਸ਼ਨ ਨੂੰ buttonPressed ਫੰਕਸ਼ਨ ਵਿੱਚ ਕਾਲ ਕਰੋ।

   Serial.print("Image read to buffer with length ");
   Serial.println(length);

   saveToSDCard(buffer, length);

   delete(buffer);


8. ਇਸ ਕੋਡ ਨੂੰ ਬਣਾਓ ਅਤੇ ਅਪਲੋਡ ਕਰੋ।

   Connecting to WiFi..
   Connected!
   Image captured
   Image read to buffer with length 16392
   Image written to file 1.jpg
   Image captured
   Image read to buffer with length 14344
   Image written to file 2.jpg


9. microSD ਕਾਰਡ ਨੂੰ ਬਾਹਰ ਕੱਢੋ ਅਤੇ ਆਪਣੇ ਕੰਪਿਊਟਰ ਵਿੱਚ ਪਾਓ।

   💁 ਕੈਮਰੇ ਦੇ ਵ੍ਹਾਈਟ ਬੈਲੈਂਸ ਨੂੰ ਆਪਣੇ ਆਪ ਠੀਕ ਕਰਨ ਲਈ ਕੁਝ ਚਿੱਤਰ ਲੱਗ ਸਕਦੇ ਹਨ। ਤੁਸੀਂ ਇਸਨੂੰ ਕੈਪਚਰ ਕੀਤੇ ਗਏ ਚਿੱਤਰਾਂ ਦੇ ਰੰਗ ਦੇ ਆਧਾਰ 'ਤੇ ਨੋਟਿਸ ਕਰੋਗੇ, ਪਹਿਲੇ ਕੁਝ ਚਿੱਤਰਾਂ ਦਾ ਰੰਗ ਠੀਕ ਨਹੀਂ ਲੱਗ ਸਕਦਾ। ਤੁਸੀਂ ਹਮੇਸ਼ਾ ਇਸਨੂੰ ਕੋਡ ਨੂੰ ਬਦਲ ਕੇ ਠੀਕ ਕਰ ਸਕਦੇ ਹੋ ਤਾਂ ਕਿ ਕੁਝ ਚਿੱਤਰ ਕੈਪਚਰ ਕੀਤੇ ਜਾਣ ਜੋ setup ਫੰਕਸ਼ਨ ਵਿੱਚ ਅਣਡਿੱਠੇ ਰਹਿੰਦੇ ਹਨ।

---
