I denne delen av leksjonen skal du legge til en GPS-sensor på din Raspberry Pi og lese verdier fra den.

Maskinvare

Raspberry Pi trenger en GPS-sensor.

Sensoren du skal bruke er en Grove GPS Air530-sensor. Denne sensoren kan koble seg til flere GPS-systemer for en rask og nøyaktig posisjonering. Sensoren består av to deler - selve elektronikken i sensoren og en ekstern antenne som er koblet til med en tynn ledning for å fange opp radiosignaler fra satellittene.

Dette er en UART-sensor, så den sender GPS-data over UART.

Koble til GPS-sensoren

Grove GPS-sensoren kan kobles til Raspberry Pi.

Oppgave - koble til GPS-sensoren

Koble til GPS-sensoren.

Sett den ene enden av en Grove-kabel inn i kontakten på GPS-sensoren. Den kan bare settes inn på én måte.

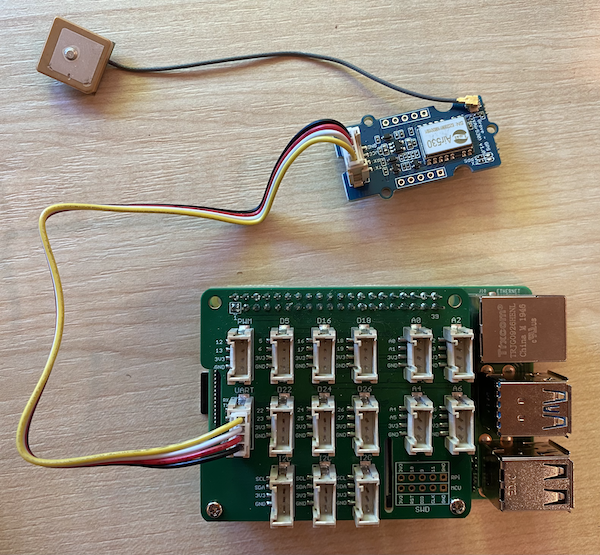

Med Raspberry Pi slått av, koble den andre enden av Grove-kabelen til UART-kontakten merket UART på Grove Base-hatten som er festet til Pi-en. Denne kontakten er på midtre rad, på siden nærmest SD-kortsporet, motsatt ende av USB-portene og Ethernet-kontakten.
Plasser GPS-sensoren slik at den tilkoblede antennen har fri sikt til himmelen - helst ved et åpent vindu eller utendørs. Det er lettere å få et klart signal uten hindringer foran antennen.

Programmer GPS-sensoren

Raspberry Pi kan nå programmeres til å bruke den tilkoblede GPS-sensoren.

Oppgave - programmer GPS-sensoren

Programmer enheten.

Slå på Pi-en og vent til den starter opp.
GPS-sensoren har to LED-lys - en blå LED som blinker når data overføres, og en grønn LED som blinker hvert sekund når den mottar data fra satellitter. Sørg for at den blå LED-en blinker når du slår på Pi-en. Etter noen minutter vil den grønne LED-en begynne å blinke - hvis ikke, kan det hende du må flytte antennen.
Start VS Code, enten direkte på Pi-en eller ved å koble til via Remote SSH-utvidelsen.

⚠️ Du kan se instruksjonene for å sette opp og starte VS Code i leksjon 1 hvis nødvendig.
Med nyere versjoner av Raspberry Pi som støtter Bluetooth, er det en konflikt mellom seriellporten som brukes til Bluetooth og den som brukes av Grove UART-porten. For å løse dette, gjør følgende:
1. Fra VS Code-terminalen, rediger filen /boot/config.txt ved hjelp av nano, en innebygd terminaltekstredigerer, med følgende kommando:
```
sudo nano /boot/config.txt
```
  Denne filen kan ikke redigeres i VS Code fordi du må bruke sudo-tillatelser, altså forhøyede tillatelser. VS Code kjører ikke med disse tillatelsene.
2. Bruk piltastene for å navigere til slutten av filen, og kopier deretter koden nedenfor og lim den inn på slutten av filen:
```
dtoverlay=pi3-miniuart-bt
dtoverlay=pi3-disable-bt
enable_uart=1
```
  Du kan lime inn ved å bruke de vanlige hurtigtastene for enheten din (Ctrl+v på Windows, Linux eller Raspberry Pi OS, Cmd+v på macOS).
3. Lagre filen og avslutt nano ved å trykke Ctrl+x. Trykk y når du blir spurt om du vil lagre den endrede bufferen, og trykk deretter enter for å bekrefte at du vil overskrive /boot/config.txt.

  Hvis du gjør en feil, kan du avslutte uten å lagre og deretter gjenta disse trinnene.
4. Rediger filen /boot/cmdline.txt i nano med følgende kommando:
```
sudo nano /boot/cmdline.txt
```
5. Denne filen har en rekke nøkkel/verdi-par separert med mellomrom. Fjern eventuelle nøkkel/verdi-par for nøkkelen console. De vil sannsynligvis se slik ut:
```
console=serial0,115200 console=tty1
```
  Du kan navigere til disse oppføringene med piltastene og deretter slette dem med de vanlige del- eller backspace-tastene.

  For eksempel, hvis den opprinnelige filen din ser slik ut:
```
console=serial0,115200 console=tty1 root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
  Den nye versjonen vil være:
```
root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
6. Følg trinnene ovenfor for å lagre denne filen og avslutte nano.
7. Start Pi-en på nytt, og koble deretter til igjen i VS Code når Pi-en har startet opp.
Fra terminalen, opprett en ny mappe i hjemmekatalogen til brukeren pi kalt gps-sensor. Opprett en fil i denne mappen kalt app.py.
Åpne denne mappen i VS Code.
GPS-modulen sender UART-data over en seriell port. Installer pyserial Pip-pakken for å kommunisere med den serielle porten fra Python-koden din:
```
pip3 install pyserial
```
Legg til følgende kode i filen app.py:
```
import time
import serial

serial = serial.Serial('/dev/ttyAMA0', 9600, timeout=1)
serial.reset_input_buffer()
serial.flush()

def print_gps_data(line):
    print(line.rstrip())

while True:
    line = serial.readline().decode('utf-8')

    while len(line) > 0:
        print_gps_data(line)
        line = serial.readline().decode('utf-8')

    time.sleep(1)
```
Denne koden importerer serial-modulen fra pyserial Pip-pakken. Den kobler deretter til den serielle porten /dev/ttyAMA0 - dette er adressen til den serielle porten som Grove Pi Base Hat bruker for sin UART-port. Den tømmer deretter eventuelle eksisterende data fra denne serielle forbindelsen.

Deretter defineres en funksjon kalt print_gps_data som skriver ut linjen som sendes til den i konsollen.

Deretter går koden i en evig løkke, leser så mange linjer med tekst som mulig fra den serielle porten i hver iterasjon. Den kaller funksjonen print_gps_data for hver linje.

Etter at alle dataene er lest, sover løkken i 1 sekund før den prøver igjen.

Kjør denne koden. Du vil se råutdata fra GPS-sensoren, noe som kan se slik ut:

$GNGGA,020604.001,4738.538654,N,12208.341758,W,1,3,,164.7,M,-17.1,M,,*67
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$BDGSA,A,1,,,,,,,,,,,,,,,*0F
$GPGSV,1,1,00*79
$BDGSV,1,1,00*68

Hvis du får en av følgende feil når du stopper og starter koden på nytt, legg til en try - except-blokk i while-løkken din.

UnicodeDecodeError: 'utf-8' codec can't decode byte 0x93 in position 0: invalid start byte
UnicodeDecodeError: 'utf-8' codec can't decode byte 0xf1 in position 0: invalid continuation byte

while True:
    try:
        line = serial.readline().decode('utf-8')

        while len(line) > 0:
            print_gps_data()
            line = serial.readline().decode('utf-8')

    # There's a random chance the first byte being read is part way through a character.
    # Read another full line and continue.

    except UnicodeDecodeError:
        line = serial.readline().decode('utf-8')

time.sleep(1)

💁 Du finner denne koden i mappen code-gps/pi.

😀 Programmet for GPS-sensoren din var en suksess!
