Tangkap audio - Raspberry Pi

Dalam bahagian pelajaran ini, anda akan menulis kod untuk menangkap audio pada Raspberry Pi anda. Tangkap audio akan dikawal oleh butang.

Perkakasan

Raspberry Pi memerlukan butang untuk mengawal tangkap audio.

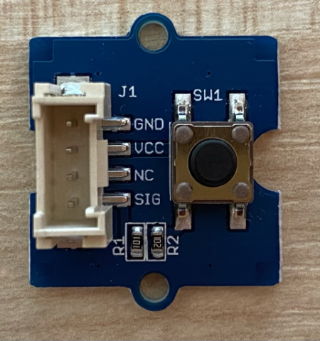

Butang yang akan anda gunakan ialah butang Grove. Ini adalah sensor digital yang menghidupkan atau mematikan isyarat. Butang ini boleh dikonfigurasikan untuk menghantar isyarat tinggi apabila butang ditekan, dan rendah apabila tidak, atau rendah apabila ditekan dan tinggi apabila tidak.

Jika anda menggunakan ReSpeaker 2-Mics Pi HAT sebagai mikrofon, maka tidak perlu menyambungkan butang kerana HAT ini sudah mempunyai butang. Langkau ke bahagian seterusnya.

Sambungkan butang

Butang boleh disambungkan ke Grove base hat.

Tugasan - sambungkan butang

Masukkan satu hujung kabel Grove ke soket pada modul butang. Ia hanya boleh dimasukkan satu arah sahaja.

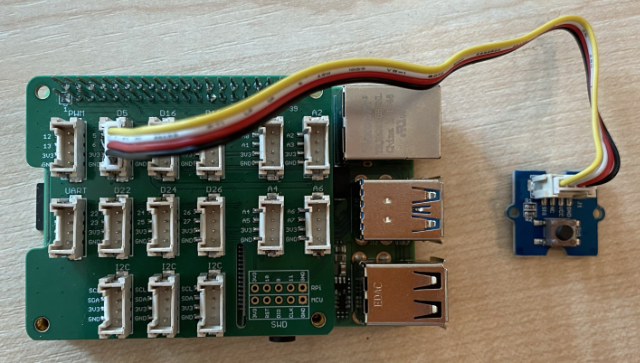

Dengan Raspberry Pi dimatikan, sambungkan hujung kabel Grove yang lain ke soket digital yang ditandakan D5 pada Grove Base hat yang disambungkan ke Pi. Soket ini adalah yang kedua dari kiri, pada barisan soket bersebelahan dengan pin GPIO.

Tangkap audio

Anda boleh menangkap audio dari mikrofon menggunakan kod Python.

Tugasan - tangkap audio

Hidupkan Pi dan tunggu sehingga ia selesai boot.
Lancarkan VS Code, sama ada secara langsung pada Pi, atau sambungkan melalui sambungan Remote SSH.
Pakej PyAudio Pip mempunyai fungsi untuk merakam dan memainkan semula audio. Pakej ini bergantung pada beberapa perpustakaan audio yang perlu dipasang terlebih dahulu. Jalankan arahan berikut dalam terminal untuk memasangnya:
```
sudo apt update
sudo apt install libportaudio0 libportaudio2 libportaudiocpp0 portaudio19-dev libasound2-plugins --yes
```
Pasang pakej PyAudio Pip.
```
pip3 install pyaudio
```
Buat folder baru bernama smart-timer dan tambahkan fail bernama app.py ke folder ini.
Tambahkan import berikut ke bahagian atas fail ini:
```
import io
import pyaudio
import time
import wave

from grove.factory import Factory
```
Ini mengimport modul pyaudio, beberapa modul Python standard untuk mengendalikan fail wave, dan modul grove.factory untuk mengimport Factory bagi mencipta kelas butang.
Di bawah ini, tambahkan kod untuk mencipta butang Grove.

Jika anda menggunakan ReSpeaker 2-Mics Pi HAT, gunakan kod berikut:
```
# The button on the ReSpeaker 2-Mics Pi HAT
button = Factory.getButton("GPIO-LOW", 17)
```
Ini mencipta butang pada port D17, port yang disambungkan ke butang pada ReSpeaker 2-Mics Pi HAT. Butang ini ditetapkan untuk menghantar isyarat rendah apabila ditekan.

Jika anda tidak menggunakan ReSpeaker 2-Mics Pi HAT, dan menggunakan butang Grove yang disambungkan ke base hat, gunakan kod ini.
```
button = Factory.getButton("GPIO-HIGH", 5)
```
Ini mencipta butang pada port D5 yang ditetapkan untuk menghantar isyarat tinggi apabila ditekan.
Di bawah ini, cipta instance kelas PyAudio untuk mengendalikan audio:
```
audio = pyaudio.PyAudio()
```
Nyatakan nombor kad perkakasan untuk mikrofon dan pembesar suara. Ini akan menjadi nombor kad yang anda dapati dengan menjalankan arecord -l dan aplay -l sebelum ini dalam pelajaran ini.
```
microphone_card_number = <microphone card number>
speaker_card_number = <speaker card number>
```
Gantikan <microphone card number> dengan nombor kad mikrofon anda.

Gantikan <speaker card number> dengan nombor kad pembesar suara anda, nombor yang sama yang anda tetapkan dalam fail alsa.conf.
Di bawah ini, nyatakan kadar sampel untuk digunakan bagi tangkap dan main semula audio. Anda mungkin perlu mengubah ini bergantung pada perkakasan yang anda gunakan.
```
rate = 48000 #48KHz
```
Jika anda mendapat ralat kadar sampel semasa menjalankan kod ini nanti, ubah nilai ini kepada 44100 atau 16000. Semakin tinggi nilainya, semakin baik kualiti bunyi.
Di bawah ini, cipta fungsi baru bernama capture_audio. Fungsi ini akan dipanggil untuk menangkap audio dari mikrofon:
```
def capture_audio():
```

Di dalam fungsi ini, tambahkan yang berikut untuk menangkap audio:

stream = audio.open(format = pyaudio.paInt16,
                    rate = rate,
                    channels = 1,
                    input_device_index = microphone_card_number,
                    input = True,
                    frames_per_buffer = 4096)

frames = []

while button.is_pressed():
    frames.append(stream.read(4096))

stream.stop_stream()
stream.close()

Kod ini membuka aliran input audio menggunakan objek PyAudio. Aliran ini akan menangkap audio dari mikrofon pada 16KHz, menangkapnya dalam buffer bersaiz 4096 byte.

Kod ini kemudian berulang semasa butang Grove ditekan, membaca buffer 4096 byte ini ke dalam array setiap kali.

💁 Anda boleh membaca lebih lanjut tentang pilihan yang diberikan kepada kaedah open dalam dokumentasi PyAudio.

Setelah butang dilepaskan, aliran dihentikan dan ditutup.

Tambahkan yang berikut ke akhir fungsi ini:

wav_buffer = io.BytesIO()
with wave.open(wav_buffer, 'wb') as wavefile:
    wavefile.setnchannels(1)
    wavefile.setsampwidth(audio.get_sample_size(pyaudio.paInt16))
    wavefile.setframerate(rate)
    wavefile.writeframes(b''.join(frames))
    wav_buffer.seek(0)

return wav_buffer

Kod ini mencipta buffer binari, dan menulis semua audio yang ditangkap ke dalamnya sebagai fail WAV. Ini adalah cara standard untuk menulis audio tidak termampat ke fail. Buffer ini kemudian dikembalikan.

Tambahkan fungsi play_audio berikut untuk memainkan semula buffer audio:

def play_audio(buffer):
    stream = audio.open(format = pyaudio.paInt16,
                        rate = rate,
                        channels = 1,
                        output_device_index = speaker_card_number,
                        output = True)

    with wave.open(buffer, 'rb') as wf:
        data = wf.readframes(4096)

        while len(data) > 0:
            stream.write(data)
            data = wf.readframes(4096)

        stream.close()

Fungsi ini membuka aliran audio lain, kali ini untuk output - untuk memainkan audio. Ia menggunakan tetapan yang sama seperti aliran input. Buffer kemudian dibuka sebagai fail wave dan ditulis ke aliran output dalam potongan 4096 byte, memainkan audio. Aliran kemudian ditutup.

Tambahkan kod berikut di bawah fungsi capture_audio untuk berulang sehingga butang ditekan. Setelah butang ditekan, audio ditangkap, kemudian dimainkan.

while True:
    while not button.is_pressed():
        time.sleep(.1)

    buffer = capture_audio()
    play_audio(buffer)

Jalankan kod. Tekan butang dan bercakap ke mikrofon. Lepaskan butang apabila selesai, dan anda akan mendengar rakaman.

Anda mungkin mendapat beberapa ralat ALSA semasa instance PyAudio dicipta. Ini disebabkan oleh konfigurasi pada Pi untuk peranti audio yang anda tidak miliki. Anda boleh mengabaikan ralat ini.
```
pi@raspberrypi:~/smart-timer $ python3 app.py
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.front
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.rear
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.center_lfe
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.side
```
Jika anda mendapat ralat berikut:
```
OSError: [Errno -9997] Invalid sample rate
```
maka ubah rate kepada sama ada 44100 atau 16000.

💁 Anda boleh menemui kod ini dalam folder code-record/pi.

😀 Program rakaman audio anda berjaya!
