Mjerenje vlažnosti tla - Wio Terminal

U ovom dijelu lekcije, dodat ćete kapacitivni senzor vlažnosti tla na svoj Wio Terminal i očitavati vrijednosti s njega.

Hardver

Wio Terminal zahtijeva kapacitivni senzor vlažnosti tla.

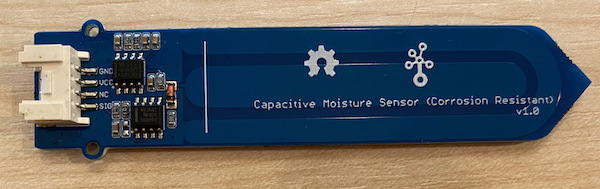

Senzor koji ćete koristiti je Kapacitivni senzor vlažnosti tla, koji mjeri vlažnost tla detektiranjem kapaciteta tla, svojstva koje se mijenja ovisno o vlažnosti tla. Kako se vlažnost tla povećava, napon se smanjuje.

Ovo je analogni senzor, pa se povezuje na analogne pinove na Wio Terminalu, koristeći ugrađeni ADC za stvaranje vrijednosti od 0-1,023.

Povezivanje senzora vlažnosti tla

Grove senzor vlažnosti tla može se povezati na Wio Terminalov konfigurabilni analogni/digitalni port.

Zadatak - povezivanje senzora vlažnosti tla

Povežite senzor vlažnosti tla.

Umetnite jedan kraj Grove kabela u utičnicu na senzoru vlažnosti tla. Kabel će ući samo na jedan način.
Dok je Wio Terminal odspojen od vašeg računala ili drugog izvora napajanja, povežite drugi kraj Grove kabela s desnom Grove utičnicom na Wio Terminalu gledajući prema ekranu. To je utičnica najudaljenija od gumba za napajanje.

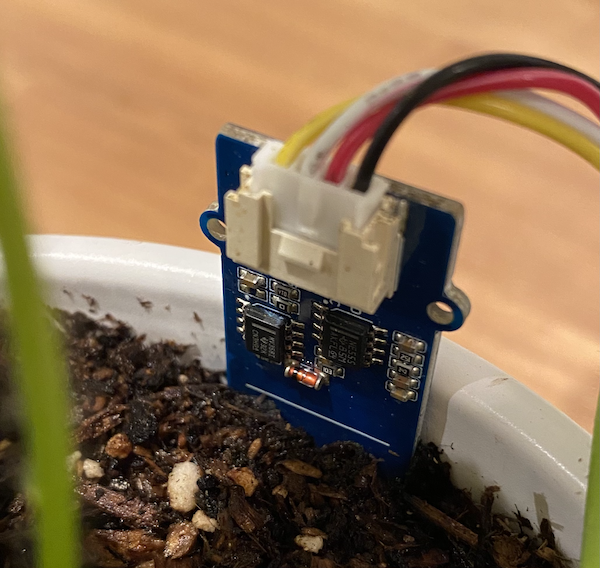

Umetnite senzor vlažnosti tla u tlo. Senzor ima 'liniju najvišeg položaja' - bijelu crtu preko senzora. Umetnite senzor do, ali ne preko ove linije.

Sada možete povezati Wio Terminal s vašim računalom.

Programiranje senzora vlažnosti tla

Wio Terminal sada može biti programiran za korištenje povezanog senzora vlažnosti tla.

Zadatak - programiranje senzora vlažnosti tla

Programirajte uređaj.

Kreirajte potpuno novi projekt za Wio Terminal koristeći PlatformIO. Nazovite ovaj projekt soil-moisture-sensor. Dodajte kod u funkciju setup za konfiguraciju serijskog porta.

⚠️ Možete se referirati na upute za kreiranje PlatformIO projekta u projektu 1, lekcija 1 ako je potrebno.
Ne postoji biblioteka za ovaj senzor, umjesto toga možete očitavati s analognog pina koristeći ugrađenu Arduino funkciju analogRead. Započnite konfiguriranjem analognog pina za ulaz kako bi se vrijednosti mogle očitavati dodavanjem sljedećeg u funkciju setup.
```
pinMode(A0, INPUT);
```
Ovo postavlja pin A0, kombinirani analogni/digitalni pin, kao ulazni pin s kojeg se može očitavati napon.
Dodajte sljedeće u funkciju loop za očitavanje napona s ovog pina:
```
int soil_moisture = analogRead(A0);
```
Ispod ovog koda, dodajte sljedeći kod za ispis vrijednosti na serijski port:
```
Serial.print("Soil Moisture: ");
Serial.println(soil_moisture);
```
Na kraju dodajte pauzu od 10 sekundi:
```
delay(10000);
```
Izgradite i učitajte kod na Wio Terminal.

⚠️ Možete se referirati na upute za kreiranje PlatformIO projekta u projektu 1, lekcija 1 ako je potrebno.

Nakon učitavanja, možete pratiti vlažnost tla koristeći serijski monitor. Dodajte malo vode u tlo ili uklonite senzor iz tla i promatrajte promjenu vrijednosti.

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Soil Moisture: 526
Soil Moisture: 529
Soil Moisture: 521
Soil Moisture: 494
Soil Moisture: 454
Soil Moisture: 456
Soil Moisture: 395
Soil Moisture: 388
Soil Moisture: 394
Soil Moisture: 391

U primjeru izlaza iznad, možete vidjeti kako napon opada dok se dodaje voda.

💁 Ovaj kod možete pronaći u mapi code/wio-terminal.

😀 Vaš program za senzor vlažnosti tla bio je uspješan!
