Luokittele kuva - Wio Terminal

Tässä osassa oppituntia lähetät kameran ottaman kuvan Custom Vision -palveluun luokiteltavaksi.

Kuva luokittelu

Custom Vision -palvelussa on REST API, jota voit kutsua Wio Terminalista kuvien luokittelua varten. Tämä REST API on käytettävissä HTTPS-yhteyden kautta - turvallisen HTTP-yhteyden avulla.

Kun käytetään HTTPS-päätepisteitä, asiakaskoodin täytyy pyytää julkisen avaimen varmenne palvelimelta, johon ollaan yhteydessä, ja käyttää sitä liikenteen salaamiseen. Verkkoselaimesi tekee tämän automaattisesti, mutta mikro-ohjaimet eivät. Sinun täytyy pyytää tämä varmenne manuaalisesti ja käyttää sitä turvallisen yhteyden luomiseen REST API:iin. Nämä varmenteet eivät muutu, joten kun sinulla on varmenne, sen voi kovakoodata sovellukseesi.

Varmenteet sisältävät julkisia avaimia, eikä niitä tarvitse pitää salassa. Voit käyttää niitä lähdekoodissasi ja jakaa niitä julkisesti esimerkiksi GitHubissa.

Tehtävä - SSL-asiakkaan asettaminen

Avaa fruit-quality-detector-sovellusprojekti, jos se ei ole jo auki.

Avaa config.h-otsikkotiedosto ja lisää seuraava:

const char *CERTIFICATE =
    "-----BEGIN CERTIFICATE-----\r\n"
    "MIIF8zCCBNugAwIBAgIQAueRcfuAIek/4tmDg0xQwDANBgkqhkiG9w0BAQwFADBh\r\n"
    "MQswCQYDVQQGEwJVUzEVMBMGA1UEChMMRGlnaUNlcnQgSW5jMRkwFwYDVQQLExB3\r\n"
    "d3cuZGlnaWNlcnQuY29tMSAwHgYDVQQDExdEaWdpQ2VydCBHbG9iYWwgUm9vdCBH\r\n"
    "MjAeFw0yMDA3MjkxMjMwMDBaFw0yNDA2MjcyMzU5NTlaMFkxCzAJBgNVBAYTAlVT\r\n"
    "MR4wHAYDVQQKExVNaWNyb3NvZnQgQ29ycG9yYXRpb24xKjAoBgNVBAMTIU1pY3Jv\r\n"
    "c29mdCBBenVyZSBUTFMgSXNzdWluZyBDQSAwNjCCAiIwDQYJKoZIhvcNAQEBBQAD\r\n"
    "ggIPADCCAgoCggIBALVGARl56bx3KBUSGuPc4H5uoNFkFH4e7pvTCxRi4j/+z+Xb\r\n"
    "wjEz+5CipDOqjx9/jWjskL5dk7PaQkzItidsAAnDCW1leZBOIi68Lff1bjTeZgMY\r\n"
    "iwdRd3Y39b/lcGpiuP2d23W95YHkMMT8IlWosYIX0f4kYb62rphyfnAjYb/4Od99\r\n"
    "ThnhlAxGtfvSbXcBVIKCYfZgqRvV+5lReUnd1aNjRYVzPOoifgSx2fRyy1+pO1Uz\r\n"
    "aMMNnIOE71bVYW0A1hr19w7kOb0KkJXoALTDDj1ukUEDqQuBfBxReL5mXiu1O7WG\r\n"
    "0vltg0VZ/SZzctBsdBlx1BkmWYBW261KZgBivrql5ELTKKd8qgtHcLQA5fl6JB0Q\r\n"
    "gs5XDaWehN86Gps5JW8ArjGtjcWAIP+X8CQaWfaCnuRm6Bk/03PQWhgdi84qwA0s\r\n"
    "sRfFJwHUPTNSnE8EiGVk2frt0u8PG1pwSQsFuNJfcYIHEv1vOzP7uEOuDydsmCjh\r\n"
    "lxuoK2n5/2aVR3BMTu+p4+gl8alXoBycyLmj3J/PUgqD8SL5fTCUegGsdia/Sa60\r\n"
    "N2oV7vQ17wjMN+LXa2rjj/b4ZlZgXVojDmAjDwIRdDUujQu0RVsJqFLMzSIHpp2C\r\n"
    "Zp7mIoLrySay2YYBu7SiNwL95X6He2kS8eefBBHjzwW/9FxGqry57i71c2cDAgMB\r\n"
    "AAGjggGtMIIBqTAdBgNVHQ4EFgQU1cFnOsKjnfR3UltZEjgp5lVou6UwHwYDVR0j\r\n"
    "BBgwFoAUTiJUIBiV5uNu5g/6+rkS7QYXjzkwDgYDVR0PAQH/BAQDAgGGMB0GA1Ud\r\n"
    "JQQWMBQGCCsGAQUFBwMBBggrBgEFBQcDAjASBgNVHRMBAf8ECDAGAQH/AgEAMHYG\r\n"
    "CCsGAQUFBwEBBGowaDAkBggrBgEFBQcwAYYYaHR0cDovL29jc3AuZGlnaWNlcnQu\r\n"
    "Y29tMEAGCCsGAQUFBzAChjRodHRwOi8vY2FjZXJ0cy5kaWdpY2VydC5jb20vRGln\r\n"
    "aUNlcnRHbG9iYWxSb290RzIuY3J0MHsGA1UdHwR0MHIwN6A1oDOGMWh0dHA6Ly9j\r\n"
    "cmwzLmRpZ2ljZXJ0LmNvbS9EaWdpQ2VydEdsb2JhbFJvb3RHMi5jcmwwN6A1oDOG\r\n"
    "MWh0dHA6Ly9jcmw0LmRpZ2ljZXJ0LmNvbS9EaWdpQ2VydEdsb2JhbFJvb3RHMi5j\r\n"
    "cmwwHQYDVR0gBBYwFDAIBgZngQwBAgEwCAYGZ4EMAQICMBAGCSsGAQQBgjcVAQQD\r\n"
    "AgEAMA0GCSqGSIb3DQEBDAUAA4IBAQB2oWc93fB8esci/8esixj++N22meiGDjgF\r\n"
    "+rA2LUK5IOQOgcUSTGKSqF9lYfAxPjrqPjDCUPHCURv+26ad5P/BYtXtbmtxJWu+\r\n"
    "cS5BhMDPPeG3oPZwXRHBJFAkY4O4AF7RIAAUW6EzDflUoDHKv83zOiPfYGcpHc9s\r\n"
    "kxAInCedk7QSgXvMARjjOqdakor21DTmNIUotxo8kHv5hwRlGhBJwps6fEVi1Bt0\r\n"
    "trpM/3wYxlr473WSPUFZPgP1j519kLpWOJ8z09wxay+Br29irPcBYv0GMXlHqThy\r\n"
    "8y4m/HyTQeI2IMvMrQnwqPpY+rLIXyviI2vLoI+4xKE4Rn38ZZ8m\r\n"
    "-----END CERTIFICATE-----\r\n";

Tämä on Microsoft Azure DigiCert Global Root G2 -varmenne - yksi varmenteista, joita monet Azure-palvelut käyttävät maailmanlaajuisesti.

💁 Näet, että tämä on oikea varmenne käyttämällä seuraavaa komentoa macOS- tai Linux-käyttöjärjestelmässä. Jos käytät Windowsia, voit suorittaa tämän komennon Windows Subsystem for Linux (WSL) -ympäristössä:
openssl s_client -showcerts -verify 5 -connect api.cognitive.microsoft.com:443
Tulosteessa näkyy DigiCert Global Root G2 -varmenne.

Avaa main.cpp ja lisää seuraava include-direktiivi:
```
#include <WiFiClientSecure.h>
```
Include-direktiivien alapuolella määritä WifiClientSecure-instanssi:
```
WiFiClientSecure client;
```
Tämä luokka sisältää koodin verkkopäätepisteiden kanssa kommunikointiin HTTPS:n kautta.
connectWiFi-metodissa aseta WiFiClientSecure käyttämään DigiCert Global Root G2 -varmennetta:
```
client.setCACert(CERTIFICATE);
```

Tehtävä - kuvan luokittelu

Lisää seuraava rivi lib_deps-listaan platformio.ini-tiedostossa:
```
bblanchon/ArduinoJson @ 6.17.3
```
Tämä tuo ArduinoJson-kirjaston, joka on Arduino JSON -kirjasto, ja sitä käytetään REST API:n JSON-vastauksen purkamiseen.
Lisää config.h-tiedostoon vakioita Custom Vision -palvelun ennusteen URL-osoitteelle ja avaimelle:
```
const char *PREDICTION_URL = "<PREDICTION_URL>";
const char *PREDICTION_KEY = "<PREDICTION_KEY>";
```
Korvaa <PREDICTION_URL> Custom Visionin ennusteen URL-osoitteella. Korvaa <PREDICTION_KEY> ennusteen avaimella.
Lisää main.cpp-tiedostoon include-direktiivi ArduinoJson-kirjastolle:
```
#include <ArduinoJSON.h>
```
Lisää seuraava funktio main.cpp-tiedostoon, buttonPressed-funktion yläpuolelle:
```
void classifyImage(byte *buffer, uint32_t length)
{
    HTTPClient httpClient;
    httpClient.begin(client, PREDICTION_URL);
    httpClient.addHeader("Content-Type", "application/octet-stream");
    httpClient.addHeader("Prediction-Key", PREDICTION_KEY);

    int httpResponseCode = httpClient.POST(buffer, length);

    if (httpResponseCode == 200)
    {
        String result = httpClient.getString();

        DynamicJsonDocument doc(1024);
        deserializeJson(doc, result.c_str());

        JsonObject obj = doc.as<JsonObject>();
        JsonArray predictions = obj["predictions"].as<JsonArray>();

        for(JsonVariant prediction : predictions)
        {
            String tag = prediction["tagName"].as<String>();
            float probability = prediction["probability"].as<float>();

            char buff[32];
            sprintf(buff, "%s:\t%.2f%%", tag.c_str(), probability * 100.0);
            Serial.println(buff);
        }
    }

    httpClient.end();
}
```
Tämä koodi aloittaa määrittämällä HTTPClient-luokan, joka sisältää metodeja REST API:iden kanssa vuorovaikuttamiseen. Se yhdistää asiakkaan ennusteen URL-osoitteeseen käyttäen aiemmin asetettua WiFiClientSecure-instanssia, joka sisältää Azure-julkisen avaimen.

Kun yhteys on muodostettu, se lähettää otsakkeita - tietoa tulevasta pyynnöstä REST API:lle. Content-Type-otsake osoittaa, että API-pyyntö lähettää raakaa binääridataa, ja Prediction-Key-otsake välittää Custom Vision -ennusteen avaimen.

Seuraavaksi tehdään POST-pyyntö HTTP-asiakkaalle, ja lähetetään tavutaulukko. Tämä sisältää kameran ottaman JPEG-kuvan, kun funktiota kutsutaan.

💁 POST-pyynnöt on tarkoitettu datan lähettämiseen ja vastauksen saamiseen. On olemassa myös muita pyyntötyyppejä, kuten GET-pyynnöt, jotka hakevat dataa. GET-pyyntöjä käytetään verkkoselaimessasi verkkosivujen lataamiseen.

POST-pyyntö palauttaa vastauskoodin. Nämä ovat hyvin määriteltyjä arvoja, joista 200 tarkoittaa OK - POST-pyyntö onnistui.

💁 Voit nähdä kaikki vastauskoodit HTTP-vastauskoodien luettelossa Wikipediassa

Jos 200 palautetaan, tulos luetaan HTTP-asiakkaalta. Tämä on tekstivastaus REST API:lta, joka sisältää ennusteen tulokset JSON-dokumenttina. JSON on seuraavassa muodossa:
```
{
    "id":"45d614d3-7d6f-47e9-8fa2-04f237366a16",
    "project":"135607e5-efac-4855-8afb-c93af3380531",
    "iteration":"04f1c1fa-11ec-4e59-bb23-4c7aca353665",
    "created":"2021-06-10T17:58:58.959Z",
    "predictions":[
        {
            "probability":0.5582016,
            "tagId":"05a432ea-9718-4098-b14f-5f0688149d64",
            "tagName":"ripe"
        },
        {
            "probability":0.44179836,
            "tagId":"bb091037-16e5-418e-a9ea-31c6a2920f17",
            "tagName":"unripe"
        }
    ]
}
```
Tärkeä osa tässä on predictions-taulukko. Tämä sisältää ennusteet, joissa jokaisessa merkinnässä on tunnisteen nimi ja todennäköisyys. Palautetut todennäköisyydet ovat liukulukuja välillä 0-1, missä 0 tarkoittaa 0 % mahdollisuutta vastata tunnistetta ja 1 tarkoittaa 100 % mahdollisuutta.

💁 Kuvanluokittelijat palauttavat prosentit kaikille käytetyille tunnisteille. Jokaisella tunnisteella on todennäköisyys, että kuva vastaa kyseistä tunnistetta.

JSON dekoodataan, ja todennäköisyydet jokaiselle tunnisteelle lähetetään sarjamonitoriin.
buttonPressed-funktiossa korvaa SD-kortille tallentava koodi kutsulla classifyImage-funktioon, tai lisää se kuvan tallentamisen jälkeen, mutta ennen puskurin poistamista:
```
classifyImage(buffer, length);
```
💁 Jos korvaat SD-kortille tallentavan koodin, voit siivota koodiasi poistamalla setupSDCard- ja saveToSDCard-funktiot.
Lataa ja suorita koodisi. Suuntaa kamera hedelmään ja paina C-painiketta. Näet tuloksen sarjamonitorissa:
```
Connecting to WiFi..
Connected!
Image captured
Image read to buffer with length 8200
ripe:   56.84%
unripe: 43.16%
```

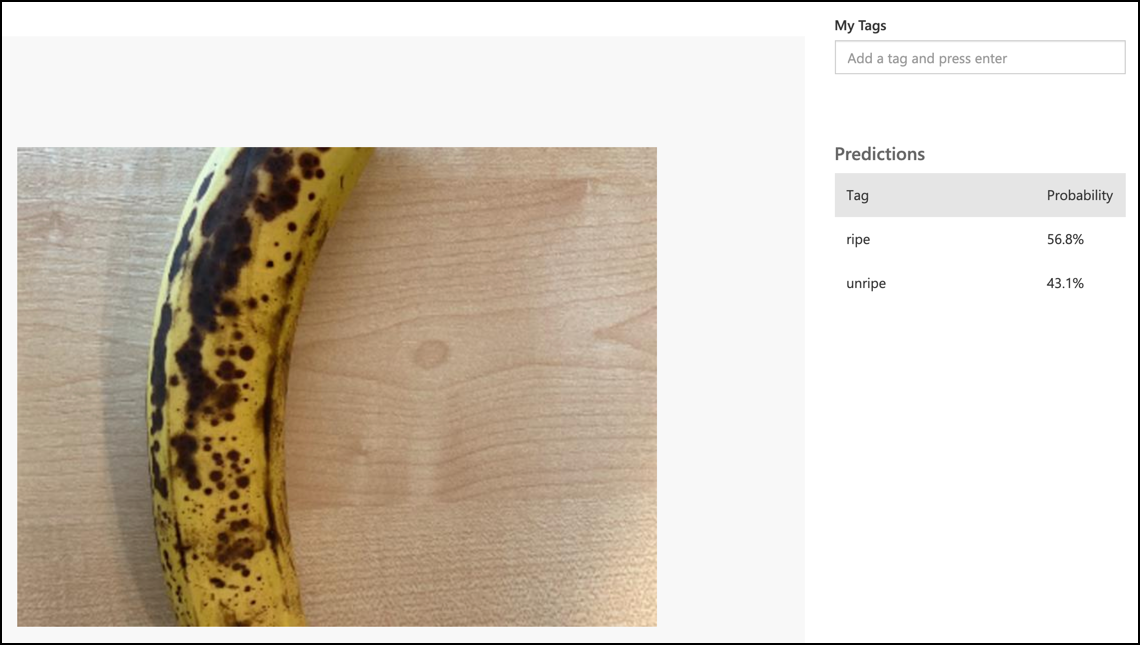

Näet otetun kuvan ja nämä arvot Predictions-välilehdellä Custom Visionissa.

💁 Löydät tämän koodin code-classify/wio-terminal-kansiosta.

😀 Hedelmien laadun luokittelusovelluksesi onnistui!
