Medir la temperatura - Wio Terminal

En esta parte de la lección, agregarás un sensor de temperatura a tu Wio Terminal y leerás los valores de temperatura desde él.

Hardware

El Wio Terminal necesita un sensor de temperatura.

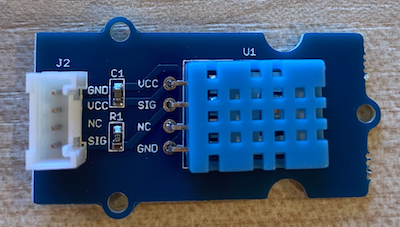

El sensor que usarás es un sensor de humedad y temperatura DHT11, que combina 2 sensores en un solo paquete. Este es bastante popular, con varios sensores disponibles comercialmente que combinan temperatura, humedad y, a veces, presión atmosférica. El componente del sensor de temperatura es un termistor de coeficiente de temperatura negativo (NTC), un termistor cuya resistencia disminuye a medida que aumenta la temperatura.

Este es un sensor digital, por lo que tiene un ADC integrado para crear una señal digital que contiene los datos de temperatura y humedad que el microcontrolador puede leer.

Conectar el sensor de temperatura

El sensor de temperatura Grove se puede conectar al puerto digital del Wio Terminal.

Tarea - conectar el sensor de temperatura

Conecta el sensor de temperatura.

Inserta un extremo de un cable Grove en el conector del sensor de humedad y temperatura. Solo encajará de una manera.

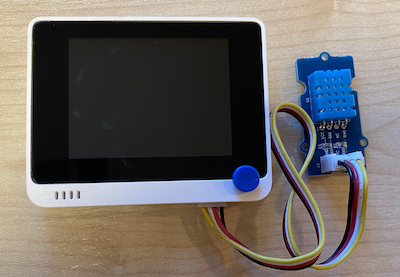

Con el Wio Terminal desconectado de tu computadora u otra fuente de alimentación, conecta el otro extremo del cable Grove al conector Grove del lado derecho del Wio Terminal, mirando la pantalla. Este es el conector más alejado del botón de encendido.

Programar el sensor de temperatura

Ahora se puede programar el Wio Terminal para usar el sensor de temperatura conectado.

Tarea - programar el sensor de temperatura

Programa el dispositivo.

Crea un nuevo proyecto de Wio Terminal usando PlatformIO. Llama a este proyecto temperature-sensor. Agrega código en la función setup para configurar el puerto serial.

⚠️ Puedes consultar las instrucciones para crear un proyecto PlatformIO en el proyecto 1, lección 1 si es necesario.
Agrega una dependencia de biblioteca para la biblioteca Seeed Grove Humidity and Temperature sensor al archivo platformio.ini del proyecto:
```
lib_deps =
    seeed-studio/Grove Temperature And Humidity Sensor @ 1.0.1
```
⚠️ Puedes consultar las instrucciones para agregar bibliotecas a un proyecto PlatformIO en el proyecto 1, lección 4 si es necesario.
Agrega las siguientes directivas #include al principio del archivo, debajo del existente #include <Arduino.h>:
```
#include <DHT.h>
#include <SPI.h>
```
Esto importa los archivos necesarios para interactuar con el sensor. El archivo de encabezado DHT.h contiene el código para el sensor en sí, y agregar el encabezado SPI.h asegura que el código necesario para comunicarse con el sensor se vincule cuando se compile la aplicación.
Antes de la función setup, declara el sensor DHT:
```
DHT dht(D0, DHT11);
```
Esto declara una instancia de la clase DHT que gestiona el sensor de Humedad y Temperatura Digital. Este está conectado al puerto D0, el conector Grove del lado derecho del Wio Terminal. El segundo parámetro indica que el sensor que se está utilizando es el sensor DHT11; la biblioteca que estás usando admite otras variantes de este sensor.

En la función setup, agrega código para configurar la conexión serial:

void setup()
{
    Serial.begin(9600);

    while (!Serial)
        ; // Wait for Serial to be ready

    delay(1000);
}

Al final de la función setup, después del último delay, agrega una llamada para iniciar el sensor DHT:
```
dht.begin();
```
En la función loop, agrega código para llamar al sensor e imprimir la temperatura en el puerto serial:
```
void loop()
{
    float temp_hum_val[2] = {0};
    dht.readTempAndHumidity(temp_hum_val);
    Serial.print("Temperature: ");
    Serial.print(temp_hum_val[1]);
    Serial.println ("°C");

    delay(10000);
}
```
Este código declara un arreglo vacío de 2 flotantes y lo pasa a la llamada a readTempAndHumidity en la instancia DHT. Esta llamada llena el arreglo con 2 valores: la humedad se coloca en el elemento 0 del arreglo (recuerda que en C++ los arreglos son basados en 0, por lo que el elemento 0 es el 'primero' en el arreglo), y la temperatura se coloca en el elemento 1.

La temperatura se lee del elemento 1 del arreglo y se imprime en el puerto serial.

🇺🇸 La temperatura se lee en Celsius. Para los estadounidenses, para convertir esto a Fahrenheit, divide el valor en Celsius leído entre 5, luego multiplícalo por 9 y luego suma 32. Por ejemplo, una lectura de temperatura de 20°C se convierte en ((20/5)*9) + 32 = 68°F.
Compila y sube el código al Wio Terminal.

⚠️ Puedes consultar las instrucciones para crear un proyecto PlatformIO en el proyecto 1, lección 1 si es necesario.

Una vez subido, puedes monitorear la temperatura usando el monitor serial:

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 24.00°C

💁 Puedes encontrar este código en la carpeta code-temperature/wio-terminal.

😀 ¡Tu programa del sensor de temperatura fue un éxito!
