Wizualizacja relacji: Wszystko o miodzie 🍯


Wizualizacja relacji - Sketchnote autorstwa @nitya

Kontynuując nasz fokus na naturę w badaniach, odkryjmy ciekawe wizualizacje, które pokazują relacje między różnymi rodzajami miodu, na podstawie danych pochodzących z Departamentu Rolnictwa Stanów Zjednoczonych.

Ten zbiór danych, zawierający około 600 pozycji, przedstawia produkcję miodu w wielu stanach USA. Można na przykład przeanalizować liczbę kolonii, wydajność na kolonię, całkowitą produkcję, zapasy, cenę za funt oraz wartość wyprodukowanego miodu w danym stanie w latach 1998-2012, z jednym wierszem na każdy rok dla każdego stanu.

Ciekawie będzie zwizualizować relację między produkcją w danym stanie w danym roku a, na przykład, ceną miodu w tym stanie. Alternatywnie, można zwizualizować relację między wydajnością miodu na kolonię w różnych stanach. Ten zakres czasowy obejmuje niszczycielski okres 'CCD' (Colony Collapse Disorder), który po raz pierwszy zaobserwowano w 2006 roku (http://npic.orst.edu/envir/ccd.html), co czyni ten zbiór danych szczególnie wartym analizy. 🐝

Quiz przed wykładem

W tej lekcji możesz użyć biblioteki Seaborn, którą już wcześniej stosowałeś, jako świetnego narzędzia do wizualizacji relacji między zmiennymi. Szczególnie interesująca jest funkcja relplot w Seaborn, która pozwala na szybkie tworzenie wykresów punktowych i liniowych, aby zwizualizować 'relacje statystyczne', co pozwala naukowcom danych lepiej zrozumieć, jak zmienne są ze sobą powiązane.

Wykresy punktowe

Użyj wykresu punktowego, aby pokazać, jak cena miodu zmieniała się rok po roku w poszczególnych stanach. Seaborn, korzystając z relplot, wygodnie grupuje dane stanowe i wyświetla punkty danych zarówno dla danych kategorycznych, jak i liczbowych.

Zacznijmy od zaimportowania danych i biblioteki Seaborn:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Zauważysz, że dane o miodzie zawierają kilka interesujących kolumn, w tym rok i cenę za funt. Przyjrzyjmy się tym danym, pogrupowanym według stanów USA:

state	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

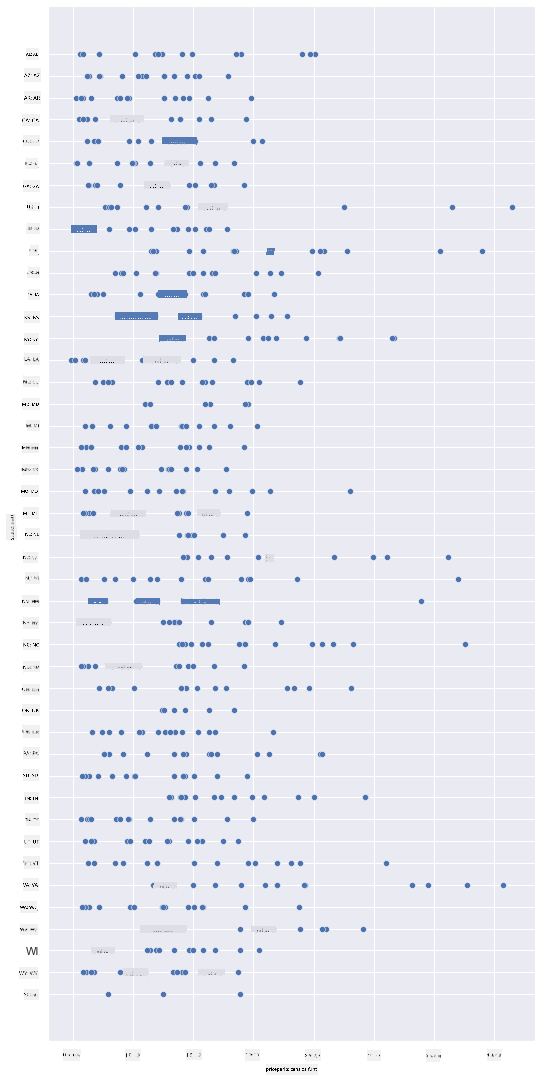

Stwórz podstawowy wykres punktowy, aby pokazać relację między ceną za funt miodu a stanem jego pochodzenia. Ustaw oś y na tyle wysoką, aby wyświetlić wszystkie stany:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

Teraz pokaż te same dane z kolorystyką nawiązującą do miodu, aby zobrazować, jak cena zmienia się na przestrzeni lat. Możesz to zrobić, dodając parametr 'hue', który pokaże zmiany rok po roku:

✅ Dowiedz się więcej o paletach kolorów dostępnych w Seaborn - wypróbuj piękną paletę tęczową!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

Dzięki tej zmianie kolorystyki możesz zauważyć wyraźny wzrost ceny na przestrzeni lat. Jeśli spojrzysz na próbkę danych (na przykład dla stanu Arizona), zobaczysz wzorzec wzrostu cen rok po roku, z kilkoma wyjątkami:

state	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

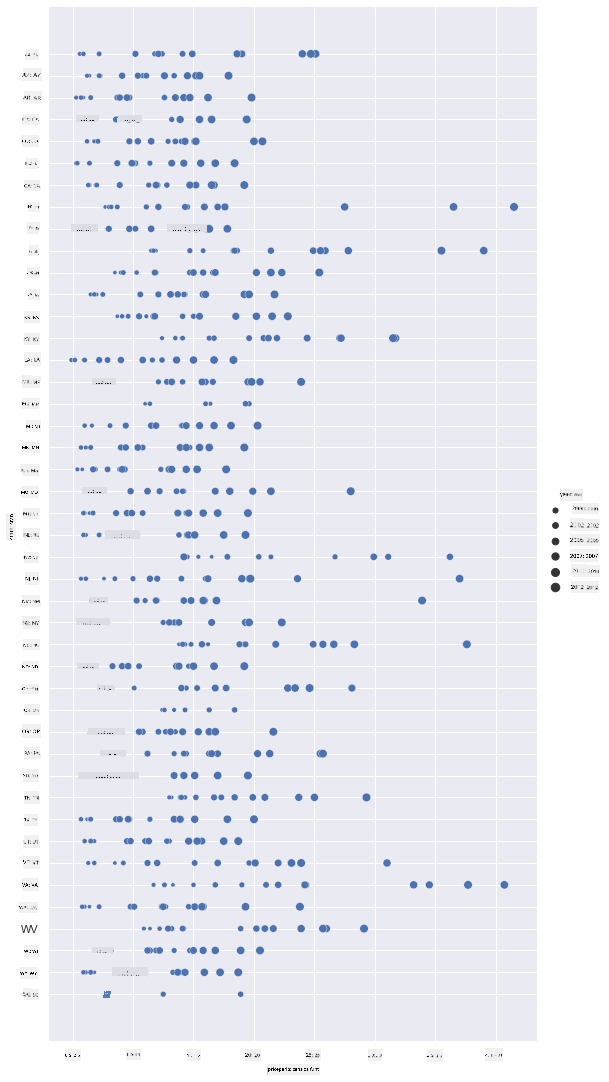

Innym sposobem wizualizacji tego wzrostu jest użycie rozmiaru zamiast koloru. Dla osób z daltonizmem może to być lepsza opcja. Zmień wizualizację, aby pokazać wzrost ceny poprzez zwiększenie obwodu punktów:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Możesz zauważyć, że rozmiar punktów stopniowo się zwiększa.

Czy to prosty przypadek podaży i popytu? Czy z powodu takich czynników jak zmiany klimatyczne i zapaść kolonii dostępność miodu maleje z roku na rok, a cena rośnie?

Aby odkryć korelację między niektórymi zmiennymi w tym zbiorze danych, przyjrzyjmy się wykresom liniowym.

Wykresy liniowe

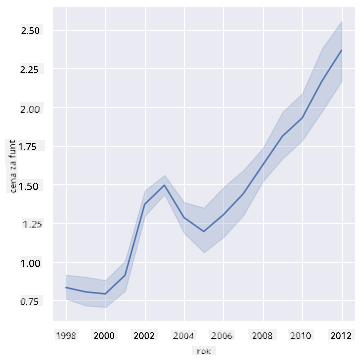

Pytanie: Czy istnieje wyraźny wzrost ceny miodu za funt rok po roku? Najłatwiej to odkryć, tworząc pojedynczy wykres liniowy:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Odpowiedź: Tak, z pewnymi wyjątkami w okolicach roku 2003:

✅ Ponieważ Seaborn agreguje dane w jednej linii, wyświetla "wiele pomiarów dla każdej wartości x, rysując średnią i 95% przedział ufności wokół średniej". Źródło. To czasochłonne zachowanie można wyłączyć, dodając ci=None.

Pytanie: Czy w 2003 roku można również zauważyć wzrost podaży miodu? Co jeśli spojrzysz na całkowitą produkcję rok po roku?

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Odpowiedź: Niekoniecznie. Jeśli spojrzysz na całkowitą produkcję, wydaje się, że w tym konkretnym roku faktycznie wzrosła, mimo że ogólnie rzecz biorąc ilość produkowanego miodu maleje w tych latach.

Pytanie: W takim razie, co mogło spowodować wzrost ceny miodu w okolicach roku 2003?

Aby to odkryć, możesz zbadać siatkę wykresów (facet grid).

Siatki wykresów (Facet grids)

Siatki wykresów pozwalają na podział danych na mniejsze części (w naszym przypadku możesz wybrać 'rok', aby uniknąć zbyt wielu podziałów). Seaborn może następnie stworzyć wykres dla każdej z tych części, co ułatwia porównanie. Czy rok 2003 wyróżnia się w tego typu porównaniu?

Stwórz siatkę wykresów, kontynuując użycie relplot, jak zaleca dokumentacja Seaborn.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"
    )

Na tej wizualizacji możesz porównać wydajność na kolonię i liczbę kolonii rok po roku, obok siebie, z ustawieniem wrap na 3 dla kolumn:

Dla tego zbioru danych nic szczególnego nie wyróżnia się w odniesieniu do liczby kolonii i ich wydajności rok po roku oraz stan po stanie. Czy istnieje inny sposób na znalezienie korelacji między tymi dwiema zmiennymi?

Wykresy z dwiema liniami

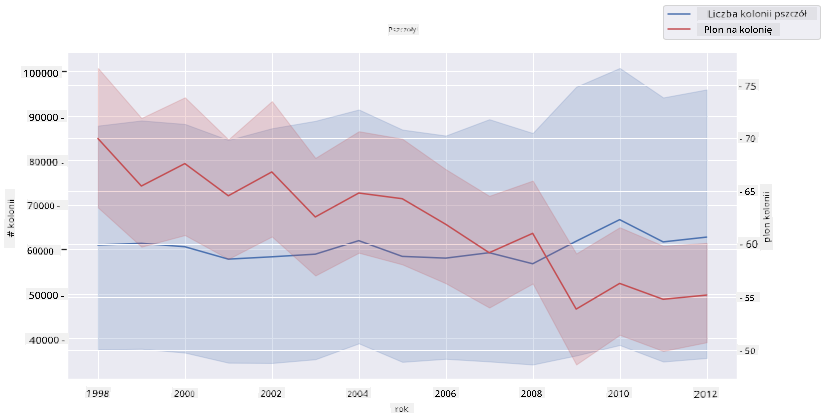

Spróbuj stworzyć wykres z wieloma liniami, nakładając na siebie dwa wykresy liniowe, używając funkcji 'despine' w Seaborn, aby usunąć górne i prawe osie, oraz ax.twinx pochodzącej z Matplotlib. Twinx pozwala na współdzielenie osi x i wyświetlanie dwóch osi y. Wyświetl wydajność na kolonię i liczbę kolonii, nakładając je na siebie:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

Chociaż nic szczególnego nie rzuca się w oczy w okolicach roku 2003, pozwala to zakończyć tę lekcję na nieco bardziej optymistycznej nucie: mimo ogólnego spadku liczby kolonii, ich liczba stabilizuje się, nawet jeśli wydajność na kolonię maleje.

Do boju, pszczoły! 🐝❤️

🚀 Wyzwanie

W tej lekcji dowiedziałeś się więcej o zastosowaniach wykresów punktowych i siatek wykresów, w tym siatek typu facet. Wyzwanie dla Ciebie: stwórz siatkę wykresów, używając innego zbioru danych, być może takiego, którego używałeś wcześniej w tych lekcjach. Zwróć uwagę, ile czasu zajmuje ich tworzenie i jak ważne jest ostrożne dobieranie liczby siatek do rysowania przy użyciu tych technik.

Quiz po wykładzie

Przegląd i samodzielna nauka

Wykresy liniowe mogą być proste lub dość złożone. Przeczytaj trochę w dokumentacji Seaborn o różnych sposobach ich budowy. Spróbuj ulepszyć wykresy liniowe, które stworzyłeś w tej lekcji, korzystając z innych metod wymienionych w dokumentacji.

Zadanie

Zanurz się w ulu
