Relaties Visualiseren: Alles Over Honing 🍯


Relaties Visualiseren - Sketchnote door @nitya

In navolging van de natuurfocus van ons onderzoek, laten we interessante visualisaties ontdekken om de relaties tussen verschillende soorten honing te laten zien, gebaseerd op een dataset afkomstig van het United States Department of Agriculture.

Deze dataset, met ongeveer 600 items, toont de honingproductie in veel Amerikaanse staten. Zo kun je bijvoorbeeld kijken naar het aantal kolonies, de opbrengst per kolonie, de totale productie, voorraden, prijs per pond en de waarde van de geproduceerde honing in een bepaalde staat van 1998-2012, met één rij per jaar per staat.

Het is interessant om de relatie te visualiseren tussen de productie van een bepaalde staat per jaar en bijvoorbeeld de honingprijs in die staat. Een andere optie is om de relatie tussen de honingopbrengst per kolonie in verschillende staten te visualiseren. Deze periode omvat de verwoestende 'CCD' of 'Colony Collapse Disorder', die voor het eerst werd waargenomen in 2006 (http://npic.orst.edu/envir/ccd.html), wat deze dataset extra betekenisvol maakt. 🐝

Quiz vóór de les

In deze les kun je Seaborn gebruiken, een bibliotheek die je al eerder hebt gebruikt, om relaties tussen variabelen te visualiseren. Vooral interessant is het gebruik van Seaborn's relplot-functie, waarmee je snel scatterplots en lijndiagrammen kunt maken om 'statistische relaties' te visualiseren. Dit helpt datawetenschappers om beter te begrijpen hoe variabelen zich tot elkaar verhouden.

Scatterplots

Gebruik een scatterplot om te laten zien hoe de prijs van honing zich per jaar per staat heeft ontwikkeld. Seaborn, met behulp van relplot, groepeert handig de gegevens per staat en toont datapunten voor zowel categorische als numerieke gegevens.

Laten we beginnen met het importeren van de data en Seaborn:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Je merkt dat de honingdata verschillende interessante kolommen bevat, waaronder jaar en prijs per pond. Laten we deze data verkennen, gegroepeerd per Amerikaanse staat:

staat	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

Maak een eenvoudige scatterplot om de relatie tussen de prijs per pond honing en de staat van herkomst te laten zien. Zorg ervoor dat de y-as hoog genoeg is om alle staten weer te geven:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

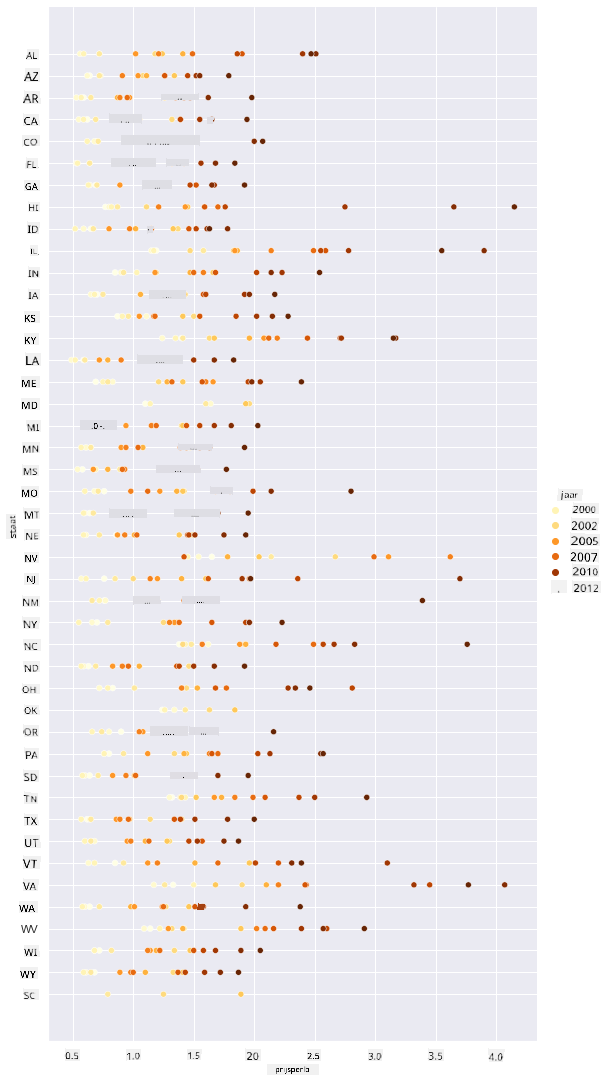

Laat nu dezelfde data zien met een honingkleurenschema om te laten zien hoe de prijs zich door de jaren heen ontwikkelt. Dit kun je doen door een 'hue'-parameter toe te voegen om de verandering per jaar te tonen:

✅ Lees meer over de kleurenpaletten die je in Seaborn kunt gebruiken - probeer een prachtig regenboogkleurenschema!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

Met deze kleurenschemawijziging kun je duidelijk zien dat er door de jaren heen een sterke stijging is in de honingprijs per pond. Als je een steekproef uit de data neemt om dit te controleren (bijvoorbeeld Arizona), zie je een patroon van prijsstijgingen per jaar, met enkele uitzonderingen:

staat	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

Een andere manier om deze ontwikkeling te visualiseren is door grootte in plaats van kleur te gebruiken. Voor kleurenblinde gebruikers kan dit een betere optie zijn. Pas je visualisatie aan om een prijsstijging te tonen door een toename in de omtrek van de stippen:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Je ziet dat de grootte van de stippen geleidelijk toeneemt.

Is dit een eenvoudig geval van vraag en aanbod? Door factoren zoals klimaatverandering en kolonie-instorting is er misschien minder honing beschikbaar om te kopen, waardoor de prijs stijgt?

Om een correlatie tussen enkele variabelen in deze dataset te ontdekken, laten we enkele lijndiagrammen verkennen.

Lijndiagrammen

Vraag: Is er een duidelijke stijging in de prijs van honing per pond door de jaren heen? Dit kun je het gemakkelijkst ontdekken door een enkel lijndiagram te maken:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Antwoord: Ja, met enkele uitzonderingen rond het jaar 2003:

✅ Omdat Seaborn data rond één lijn aggregeert, toont het "de meerdere metingen bij elke x-waarde door het gemiddelde en het 95% betrouwbaarheidsinterval rond het gemiddelde te plotten". Bron. Dit tijdrovende gedrag kan worden uitgeschakeld door ci=None toe te voegen.

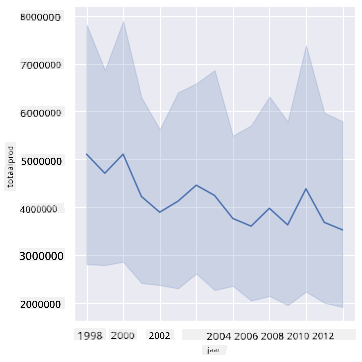

Vraag: Kunnen we in 2003 ook een piek in de honingvoorraad zien? Wat als je kijkt naar de totale productie door de jaren heen?

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Antwoord: Niet echt. Als je kijkt naar de totale productie, lijkt deze in dat specifieke jaar zelfs te zijn toegenomen, hoewel de hoeveelheid geproduceerde honing over het algemeen in deze jaren afneemt.

Vraag: Wat zou dan die piek in de honingprijs rond 2003 kunnen hebben veroorzaakt?

Om dit te ontdekken, kun je een facet grid verkennen.

Facet grids

Facet grids nemen één aspect van je dataset (in ons geval kun je 'jaar' kiezen om te voorkomen dat er te veel grids worden geproduceerd). Seaborn kan vervolgens een plot maken voor elk van die aspecten van je gekozen x- en y-coördinaten voor een eenvoudigere visuele vergelijking. Valt 2003 op in dit soort vergelijking?

Maak een facet grid door relplot te blijven gebruiken zoals aanbevolen door Seaborn's documentatie.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"
    )

In deze visualisatie kun je de opbrengst per kolonie en het aantal kolonies door de jaren heen vergelijken, naast elkaar met een wrap ingesteld op 3 voor de kolommen:

Voor deze dataset valt er niets bijzonders op met betrekking tot het aantal kolonies en hun opbrengst, jaar na jaar en staat na staat. Is er een andere manier om een correlatie tussen deze twee variabelen te vinden?

Dubbele lijndiagrammen

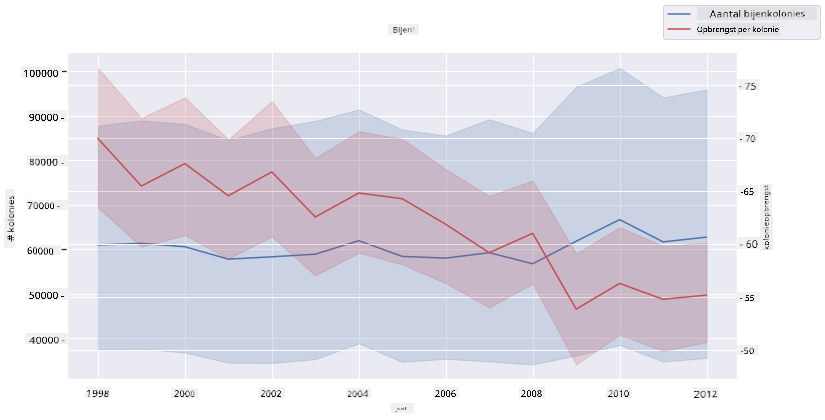

Probeer een meerlijnig diagram door twee lijndiagrammen over elkaar heen te leggen, gebruikmakend van Seaborn's 'despine' om de boven- en rechterassen te verwijderen, en gebruik ax.twinx afkomstig van Matplotlib. Twinx maakt het mogelijk om een grafiek de x-as te laten delen en twee y-assen weer te geven. Toon dus de opbrengst per kolonie en het aantal kolonies, over elkaar heen gelegd:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

Hoewel er rond het jaar 2003 niets opvallends te zien is, eindigen we deze les toch met een iets positiever noot: hoewel het aantal kolonies over het algemeen afneemt, stabiliseert het aantal kolonies zich, zelfs als hun opbrengst per kolonie afneemt.

Go, bijen, go!

🐝❤️

🚀 Uitdaging

In deze les heb je meer geleerd over andere toepassingen van scatterplots en lijngrafieken, inclusief facet grids. Daag jezelf uit om een facet grid te maken met een andere dataset, misschien een die je eerder in deze lessen hebt gebruikt. Let op hoe lang het duurt om ze te maken en hoe je voorzichtig moet zijn met het aantal grids dat je tekent met deze technieken.

Quiz na de les

Herhaling & Zelfstudie

Lijndiagrammen kunnen eenvoudig of behoorlijk complex zijn. Lees wat meer in de Seaborn-documentatie over de verschillende manieren waarop je ze kunt bouwen. Probeer de lijndiagrammen die je in deze les hebt gemaakt te verbeteren met andere methoden die in de documentatie worden genoemd.

Opdracht

Duik in de bijenkorf
