Οπτικοποίηση Σχέσεων: Όλα για το Μέλι 🍯

 Σκίτσο από (@sketchthedocs)
Οπτικοποίηση Σχέσεων - Σκίτσο από @nitya

Συνεχίζοντας με τη φυσική θεματολογία της έρευνάς μας, ας ανακαλύψουμε ενδιαφέρουσες οπτικοποιήσεις για να δείξουμε τις σχέσεις μεταξύ διαφόρων τύπων μελιού, σύμφωνα με ένα σύνολο δεδομένων που προέρχεται από το Υπουργείο Γεωργίας των Ηνωμένων Πολιτειών.

Αυτό το σύνολο δεδομένων, που περιλαμβάνει περίπου 600 εγγραφές, παρουσιάζει την παραγωγή μελιού σε πολλές πολιτείες των Η.Π.Α. Για παράδειγμα, μπορείτε να εξετάσετε τον αριθμό των αποικιών, την απόδοση ανά αποικία, τη συνολική παραγωγή, τα αποθέματα, την τιμή ανά λίβρα και την αξία του παραγόμενου μελιού σε μια συγκεκριμένη πολιτεία από το 1998 έως το 2012, με μία γραμμή δεδομένων ανά έτος για κάθε πολιτεία.

Θα ήταν ενδιαφέρον να οπτικοποιήσουμε τη σχέση μεταξύ της παραγωγής μιας πολιτείας ανά έτος και, για παράδειγμα, της τιμής του μελιού σε αυτή την πολιτεία. Εναλλακτικά, θα μπορούσατε να οπτικοποιήσετε τη σχέση μεταξύ της απόδοσης μελιού ανά αποικία στις πολιτείες. Αυτή η χρονική περίοδος περιλαμβάνει την καταστροφική «Διαταραχή Κατάρρευσης Αποικιών» (CCD), που παρατηρήθηκε για πρώτη φορά το 2006 (http://npic.orst.edu/envir/ccd.html), καθιστώντας το ένα σημαντικό σύνολο δεδομένων για μελέτη. 🐝

Κουίζ πριν το μάθημα

Σε αυτό το μάθημα, μπορείτε να χρησιμοποιήσετε τη βιβλιοθήκη Seaborn, την οποία έχετε ήδη χρησιμοποιήσει, ως ένα εξαιρετικό εργαλείο για την οπτικοποίηση σχέσεων μεταξύ μεταβλητών. Ιδιαίτερα ενδιαφέρουσα είναι η χρήση της συνάρτησης relplot του Seaborn, η οποία επιτρέπει τη δημιουργία διαγραμμάτων διασποράς και γραμμών για γρήγορη οπτικοποίηση των 'στατιστικών σχέσεων', βοηθώντας τον επιστήμονα δεδομένων να κατανοήσει καλύτερα πώς σχετίζονται οι μεταβλητές μεταξύ τους.

Διαγράμματα Διασποράς

Χρησιμοποιήστε ένα διάγραμμα διασποράς για να δείξετε πώς εξελίχθηκε η τιμή του μελιού, χρόνο με τον χρόνο, ανά πολιτεία. Το Seaborn, χρησιμοποιώντας το relplot, ομαδοποιεί βολικά τα δεδομένα ανά πολιτεία και εμφανίζει σημεία δεδομένων για κατηγορικές και αριθμητικές τιμές.

Ας ξεκινήσουμε εισάγοντας τα δεδομένα και τη βιβλιοθήκη Seaborn:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Παρατηρείτε ότι τα δεδομένα για το μέλι περιλαμβάνουν αρκετές ενδιαφέρουσες στήλες, όπως το έτος και την τιμή ανά λίβρα. Ας εξερευνήσουμε αυτά τα δεδομένα, ομαδοποιημένα ανά πολιτεία των Η.Π.Α.:

πολιτεία αποικίες απόδοση/αποικία συνολική παραγωγή αποθέματα τιμή/λίβρα αξία παραγωγής έτος
AL 16000 71 1136000 159000 0.72 818000 1998
AZ 55000 60 3300000 1485000 0.64 2112000 1998
AR 53000 65 3445000 1688000 0.59 2033000 1998
CA 450000 83 37350000 12326000 0.62 23157000 1998
CO 27000 72 1944000 1594000 0.7 1361000 1998

Δημιουργήστε ένα βασικό διάγραμμα διασποράς για να δείξετε τη σχέση μεταξύ της τιμής ανά λίβρα μελιού και της πολιτείας προέλευσής του. Κάντε τον άξονα y αρκετά ψηλό ώστε να εμφανίζονται όλες οι πολιτείες:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

scatterplot 1

Τώρα, δείξτε τα ίδια δεδομένα με μια χρωματική παλέτα που θυμίζει μέλι, για να δείξετε πώς εξελίσσεται η τιμή με την πάροδο των ετών. Μπορείτε να το κάνετε αυτό προσθέτοντας την παράμετρο 'hue' για να δείξετε την αλλαγή, χρόνο με τον χρόνο:

Μάθετε περισσότερα για τις χρωματικές παλέτες που μπορείτε να χρησιμοποιήσετε στο Seaborn - δοκιμάστε μια όμορφη παλέτα ουράνιου τόξου!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

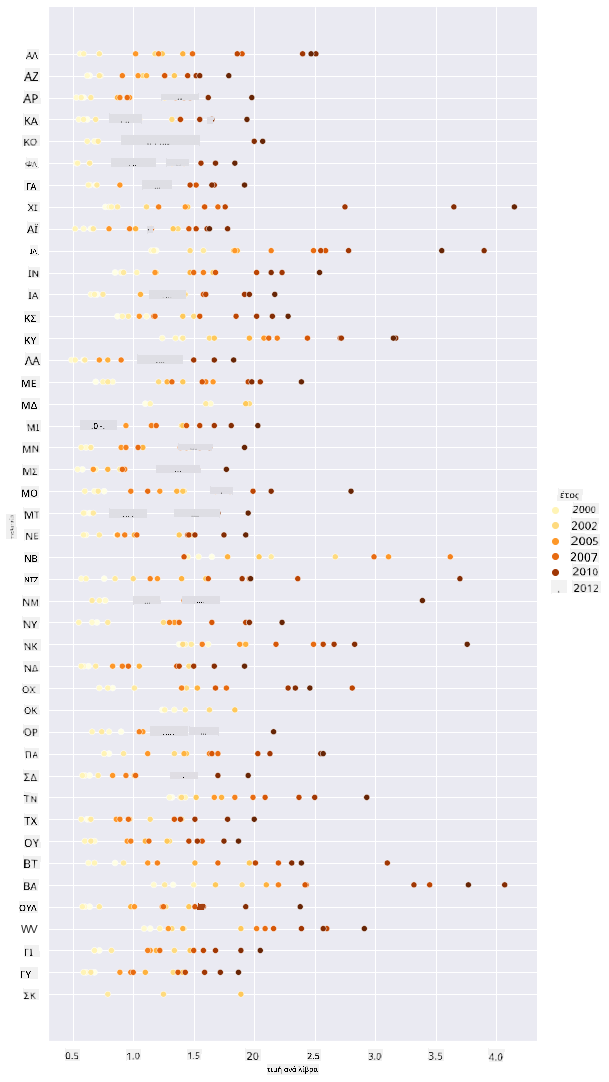

scatterplot 2

Με αυτή την αλλαγή χρωματικής παλέτας, μπορείτε να δείτε ότι υπάρχει προφανώς μια ισχυρή πρόοδος με την πάροδο των ετών όσον αφορά την τιμή του μελιού ανά λίβρα. Πράγματι, αν εξετάσετε ένα δείγμα δεδομένων (π.χ. την πολιτεία της Αριζόνα), μπορείτε να δείτε ένα μοτίβο αύξησης της τιμής χρόνο με τον χρόνο, με λίγες εξαιρέσεις:

πολιτεία αποικίες απόδοση/αποικία συνολική παραγωγή αποθέματα τιμή/λίβρα αξία παραγωγής έτος
AZ 55000 60 3300000 1485000 0.64 2112000 1998
AZ 52000 62 3224000 1548000 0.62 1999000 1999
AZ 40000 59 2360000 1322000 0.73 1723000 2000
AZ 43000 59 2537000 1142000 0.72 1827000 2001
AZ 38000 63 2394000 1197000 1.08 2586000 2002
AZ 35000 72 2520000 983000 1.34 3377000 2003
AZ 32000 55 1760000 774000 1.11 1954000 2004
AZ 36000 50 1800000 720000 1.04 1872000 2005
AZ 30000 65 1950000 839000 0.91 1775000 2006
AZ 30000 64 1920000 902000 1.26 2419000 2007
AZ 25000 64 1600000 336000 1.26 2016000 2008
AZ 20000 52 1040000 562000 1.45 1508000 2009
AZ 24000 77 1848000 665000 1.52 2809000 2010
AZ 23000 53 1219000 427000 1.55 1889000 2011
AZ 22000 46 1012000 253000 1.79 1811000 2012

Ένας άλλος τρόπος να οπτικοποιήσετε αυτή την πρόοδο είναι να χρησιμοποιήσετε το μέγεθος αντί για το χρώμα. Για χρήστες με αχρωματοψία, αυτό μπορεί να είναι μια καλύτερη επιλογή. Επεξεργαστείτε την οπτικοποίησή σας ώστε να δείξετε την αύξηση της τιμής μέσω της αύξησης της περιφέρειας των κουκκίδων:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Μπορείτε να δείτε το μέγεθος των κουκκίδων να αυξάνεται σταδιακά.

scatterplot 3

Είναι αυτό μια απλή περίπτωση προσφοράς και ζήτησης; Λόγω παραγόντων όπως η κλιματική αλλαγή και η κατάρρευση αποικιών, υπάρχει λιγότερο διαθέσιμο μέλι για αγορά χρόνο με τον χρόνο, και έτσι αυξάνεται η τιμή;

Για να ανακαλύψουμε μια συσχέτιση μεταξύ ορισμένων μεταβλητών αυτού του συνόλου δεδομένων, ας εξερευνήσουμε μερικά διαγράμματα γραμμών.

Διαγράμματα Γραμμών

Ερώτηση: Υπάρχει σαφής αύξηση της τιμής του μελιού ανά λίβρα χρόνο με τον χρόνο; Μπορείτε να το ανακαλύψετε εύκολα δημιουργώντας ένα απλό διάγραμμα γραμμής:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Απάντηση: Ναι, με κάποιες εξαιρέσεις γύρω στο έτος 2003:

line chart 1

Επειδή το Seaborn συγκεντρώνει δεδομένα γύρω από μία γραμμή, εμφανίζει «τις πολλαπλές μετρήσεις σε κάθε τιμή x σχεδιάζοντας τον μέσο όρο και το διάστημα εμπιστοσύνης 95% γύρω από τον μέσο όρο». Πηγή. Αυτή η χρονοβόρα συμπεριφορά μπορεί να απενεργοποιηθεί προσθέτοντας ci=None.

Ερώτηση: Λοιπόν, το 2003 μπορούμε επίσης να δούμε μια αύξηση στην προσφορά μελιού; Τι γίνεται αν κοιτάξετε τη συνολική παραγωγή χρόνο με τον χρόνο;

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

line chart 2

Απάντηση: Όχι ακριβώς. Αν κοιτάξετε τη συνολική παραγωγή, φαίνεται να έχει αυξηθεί εκείνη τη χρονιά, παρόλο που γενικά η ποσότητα του παραγόμενου μελιού μειώνεται κατά τη διάρκεια αυτών των ετών.

Ερώτηση: Σε αυτή την περίπτωση, τι θα μπορούσε να έχει προκαλέσει την αύξηση της τιμής του μελιού γύρω στο 2003;

Για να το ανακαλύψετε, μπορείτε να εξερευνήσετε ένα πλέγμα όψεων.

Πλέγματα Όψεων

Τα πλέγματα όψεων λαμβάνουν μία όψη του συνόλου δεδομένων σας (στην περίπτωσή μας, μπορείτε να επιλέξετε το 'έτος' για να αποφύγετε την παραγωγή υπερβολικά πολλών όψεων). Το Seaborn μπορεί στη συνέχεια να δημιουργήσει ένα διάγραμμα για κάθε μία από αυτές τις όψεις των επιλεγμένων συντεταγμένων x και y για πιο εύκολη οπτική σύγκριση. Ξεχωρίζει το 2003 σε αυτό το είδος σύγκρισης;

Δημιουργήστε ένα πλέγμα όψεων συνεχίζοντας να χρησιμοποιείτε το relplot, όπως συνιστάται από την τεκμηρίωση του Seaborn.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"
    )

Σε αυτή την οπτικοποίηση, μπορείτε να συγκρίνετε την απόδοση ανά αποικία και τον αριθμό των αποικιών χρόνο με τον χρόνο, δίπλα-δίπλα, με το περιτύλιγμα να έχει οριστεί στις 3 στήλες:

facet grid

Για αυτό το σύνολο δεδομένων, τίποτα ιδιαίτερο δεν ξεχωρίζει όσον αφορά τον αριθμό των αποικιών και την απόδοσή τους, χρόνο με τον χρόνο και πολιτεία με πολιτεία. Υπάρχει διαφορετικός τρόπος να βρείτε μια συσχέτιση μεταξύ αυτών των δύο μεταβλητών;

Διπλά Διαγράμματα Γραμμών

Δοκιμάστε ένα διάγραμμα πολλαπλών γραμμών, τοποθετώντας δύο διαγράμματα γραμμών το ένα πάνω στο άλλο, χρησιμοποιώντας το 'despine' του Seaborn για να αφαιρέσετε τις πάνω και δεξιές γραμμές, και χρησιμοποιώντας το ax.twinx που προέρχεται από το Matplotlib. Το Twinx επιτρέπει σε ένα διάγραμμα να μοιράζεται τον άξονα x και να εμφανίζει δύο άξονες y. Έτσι, εμφανίστε την απόδοση ανά αποικία και τον αριθμό των αποικιών, τοποθετημένα το ένα πάνω στο άλλο:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

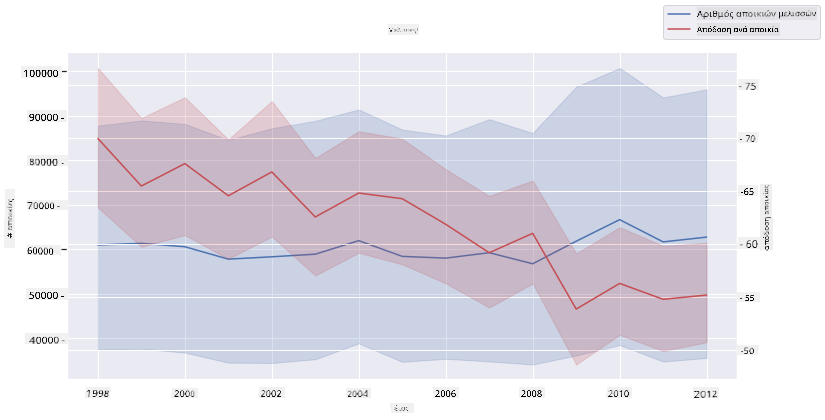

superimposed plots

Ενώ τίποτα δεν τραβάει την προσοχή γύρω στο έτος 2003, αυτό μας επιτρέπει να κλείσουμε το μάθημα με μια πιο αισιόδοξη νότα: ενώ υπάρχει συνολικά μια μείωση στον αριθμό των αποικιών, ο αριθμός των αποικιών σταθεροποιείται, ακόμα κι αν η απόδοσή τους ανά αποικία μειώνεται.

Πάμε, μέλισσες, πάμε!

🐝❤️

🚀 Πρόκληση

Σε αυτό το μάθημα, μάθατε περισσότερα για άλλες χρήσεις διαγραμμάτων διασποράς και πλεγμάτων γραμμών, συμπεριλαμβανομένων των πλεγμάτων όψεων. Προκαλέστε τον εαυτό σας να δημιουργήσει ένα πλέγμα όψεων χρησιμοποιώντας ένα διαφορετικό σύνολο δεδομένων, ίσως κάποιο που χρησιμοποιήσατε σε προηγούμενα μαθήματα. Σημειώστε πόσο χρόνο χρειάζονται για να δημιουργηθούν και πόσο προσεκτικοί πρέπει να είστε σχετικά με το πόσα πλέγματα χρειάζεται να σχεδιάσετε χρησιμοποιώντας αυτές τις τεχνικές.

Κουίζ μετά το μάθημα

Ανασκόπηση & Αυτομελέτη

Τα διαγράμματα γραμμών μπορούν να είναι απλά ή αρκετά περίπλοκα. Κάντε λίγη ανάγνωση στην τεκμηρίωση του Seaborn σχετικά με τους διάφορους τρόπους που μπορείτε να τα δημιουργήσετε. Προσπαθήστε να βελτιώσετε τα διαγράμματα γραμμών που δημιουργήσατε σε αυτό το μάθημα με άλλες μεθόδους που αναφέρονται στην τεκμηρίωση.

Εργασία

Βουτήξτε στην κυψέλη
