Visualisering af Proportioner


Visualisering af Proportioner - Sketchnote af @nitya

I denne lektion vil du bruge et andet naturfokuseret datasæt til at visualisere proportioner, såsom hvor mange forskellige typer svampe der findes i et givet datasæt om svampe. Lad os udforske disse fascinerende svampe ved hjælp af et datasæt fra Audubon, der indeholder detaljer om 23 arter af lamelsvampe i Agaricus- og Lepiota-familierne. Du vil eksperimentere med lækre visualiseringer som:

Lagkagediagrammer 🥧
Donutdiagrammer 🍩
Vaffeldiagrammer 🧇

💡 Et meget interessant projekt kaldet Charticulator fra Microsoft Research tilbyder en gratis drag-and-drop-grænseflade til datavisualiseringer. I en af deres tutorials bruger de også dette svampedatasæt! Så du kan udforske dataene og lære biblioteket på samme tid: Charticulator tutorial.

Quiz før lektionen

Lær dine svampe at kende 🍄

Svampe er meget interessante. Lad os importere et datasæt for at studere dem:

import pandas as pd
import matplotlib.pyplot as plt
mushrooms = pd.read_csv('../../data/mushrooms.csv')
mushrooms.head()

En tabel bliver printet med nogle fantastiske data til analyse:

class	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	stalk-root	stalk-surface-above-ring	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
Giftig	Konveks	Glat	Brun	Blå mærker	Stikkende	Fri	Tæt	Smal	Sort	Udvidende	Lige	Glat	Glat	Hvid	Hvid	Delvis	Hvid	En	Hængende	Sort	Spredt	By
Spiselig	Konveks	Glat	Gul	Blå mærker	Mandel	Fri	Tæt	Bred	Sort	Udvidende	Kølle	Glat	Glat	Hvid	Hvid	Delvis	Hvid	En	Hængende	Brun	Talrig	Græsarealer
Spiselig	Klokke	Glat	Hvid	Blå mærker	Anis	Fri	Tæt	Bred	Brun	Udvidende	Kølle	Glat	Glat	Hvid	Hvid	Delvis	Hvid	En	Hængende	Brun	Talrig	Enge
Giftig	Konveks	Skællet	Hvid	Blå mærker	Stikkende	Fri	Tæt	Smal	Brun	Udvidende	Lige	Glat	Glat	Hvid	Hvid	Delvis	Hvid	En	Hængende	Sort	Spredt	By

Med det samme bemærker du, at alle data er tekstuelle. Du bliver nødt til at konvertere disse data for at kunne bruge dem i et diagram. Faktisk er de fleste af dataene repræsenteret som et objekt:

print(mushrooms.select_dtypes(["object"]).columns)

Outputtet er:

Index(['class', 'cap-shape', 'cap-surface', 'cap-color', 'bruises', 'odor',
       'gill-attachment', 'gill-spacing', 'gill-size', 'gill-color',
       'stalk-shape', 'stalk-root', 'stalk-surface-above-ring',
       'stalk-surface-below-ring', 'stalk-color-above-ring',
       'stalk-color-below-ring', 'veil-type', 'veil-color', 'ring-number',
       'ring-type', 'spore-print-color', 'population', 'habitat'],
      dtype='object')

Tag disse data og konverter 'class'-kolonnen til en kategori:

cols = mushrooms.select_dtypes(["object"]).columns
mushrooms[cols] = mushrooms[cols].astype('category')

edibleclass=mushrooms.groupby(['class']).count()
edibleclass

Nu, hvis du printer svampedataene, kan du se, at de er blevet grupperet i kategorier baseret på klassen giftig/spiselig:

	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	...	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
class
Spiselig	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208	...	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208
Giftig	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916	...	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916

Hvis du følger rækkefølgen i denne tabel for at oprette dine klassekategorimærker, kan du lave et lagkagediagram:

Lagkage!

labels=['Edible','Poisonous']
plt.pie(edibleclass['population'],labels=labels,autopct='%.1f %%')
plt.title('Edible?')
plt.show()

Voila, et lagkagediagram, der viser proportionerne af disse data i henhold til de to svampeklasser. Det er ret vigtigt at få rækkefølgen af mærkerne korrekt, især her, så sørg for at verificere rækkefølgen, når du opbygger mærke-arrayet!

Donuts!

Et lidt mere visuelt interessant lagkagediagram er et donutdiagram, som er et lagkagediagram med et hul i midten. Lad os se på vores data ved hjælp af denne metode.

Se på de forskellige levesteder, hvor svampe vokser:

habitat=mushrooms.groupby(['habitat']).count()
habitat

Her grupperer du dine data efter levested. Der er 7 listede, så brug dem som mærker til dit donutdiagram:

labels=['Grasses','Leaves','Meadows','Paths','Urban','Waste','Wood']

plt.pie(habitat['class'], labels=labels,
        autopct='%1.1f%%', pctdistance=0.85)

center_circle = plt.Circle((0, 0), 0.40, fc='white')
fig = plt.gcf()

fig.gca().add_artist(center_circle)

plt.title('Mushroom Habitats')

plt.show()

Denne kode tegner et diagram og en cirkel i midten og tilføjer derefter den midterste cirkel i diagrammet. Rediger bredden af den midterste cirkel ved at ændre 0.40 til en anden værdi.

Donutdiagrammer kan justeres på flere måder for at ændre mærkerne. Mærkerne kan især fremhæves for bedre læsbarhed. Læs mere i dokumentationen.

Nu hvor du ved, hvordan du grupperer dine data og derefter viser dem som lagkage eller donut, kan du udforske andre typer diagrammer. Prøv et vaffeldiagram, som blot er en anden måde at udforske mængder på.

Vafler!

Et 'vaffel'-diagram er en anden måde at visualisere mængder som et 2D-array af firkanter. Prøv at visualisere de forskellige mængder af svampehatfarver i dette datasæt. For at gøre dette skal du installere et hjælpebibliotek kaldet PyWaffle og bruge Matplotlib:

pip install pywaffle

Vælg et segment af dine data til gruppering:

capcolor=mushrooms.groupby(['cap-color']).count()
capcolor

Opret et vaffeldiagram ved at oprette mærker og derefter gruppere dine data:

import pandas as pd
import matplotlib.pyplot as plt
from pywaffle import Waffle

data ={'color': ['brown', 'buff', 'cinnamon', 'green', 'pink', 'purple', 'red', 'white', 'yellow'],
    'amount': capcolor['class']
     }

df = pd.DataFrame(data)

fig = plt.figure(
    FigureClass = Waffle,
    rows = 100,
    values = df.amount,
    labels = list(df.color),
    figsize = (30,30),
    colors=["brown", "tan", "maroon", "green", "pink", "purple", "red", "whitesmoke", "yellow"],
)

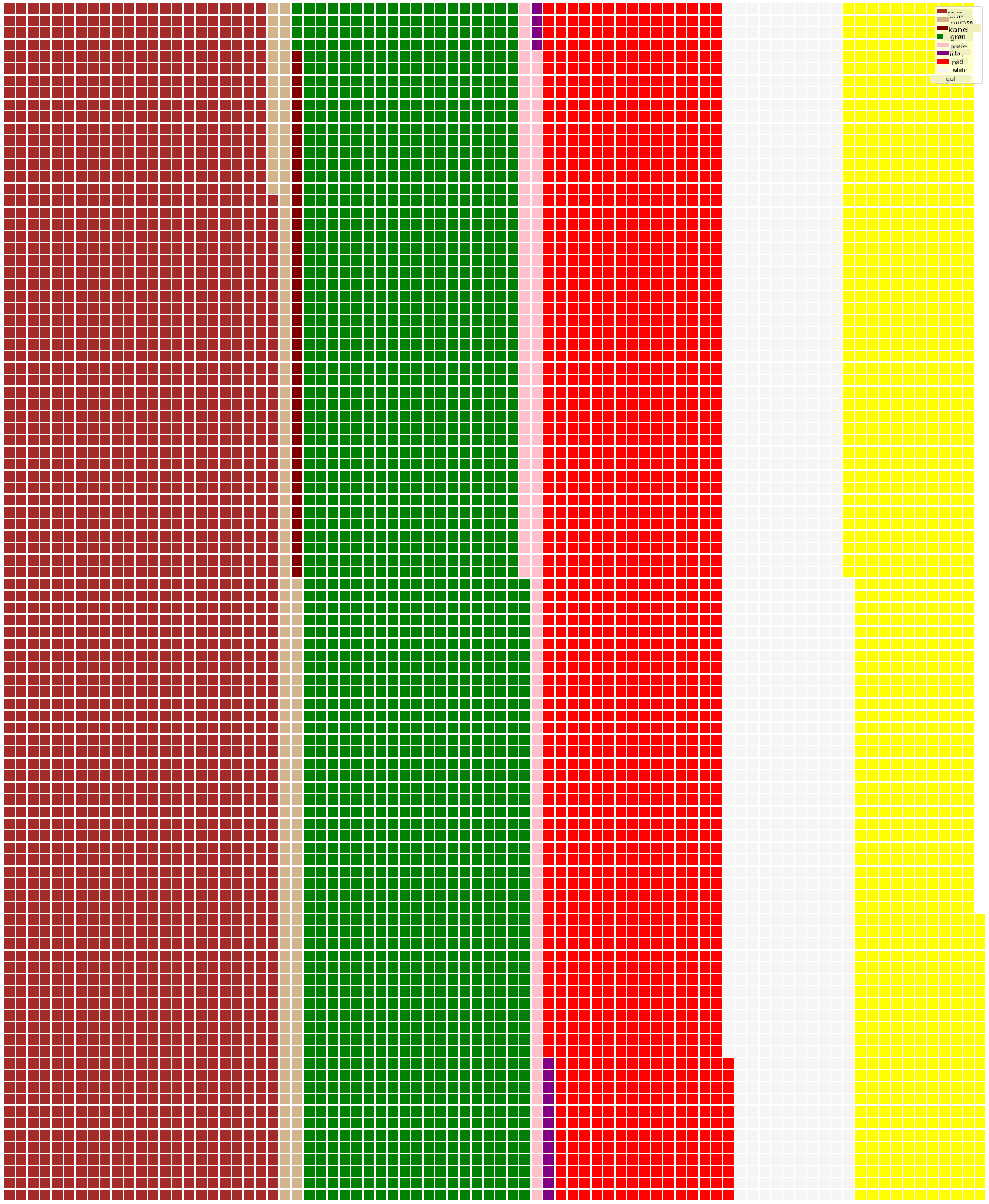

Ved hjælp af et vaffeldiagram kan du tydeligt se proportionerne af hatfarver i dette svampedatasæt. Interessant nok er der mange svampe med grønne hatte!

✅ Pywaffle understøtter ikoner i diagrammer, der bruger ethvert ikon tilgængeligt i Font Awesome. Lav nogle eksperimenter for at skabe et endnu mere interessant vaffeldiagram ved at bruge ikoner i stedet for firkanter.

I denne lektion lærte du tre måder at visualisere proportioner på. Først skal du gruppere dine data i kategorier og derefter beslutte, hvilken der er den bedste måde at vise dataene på - lagkage, donut eller vaffel. Alle er lækre og giver brugeren et øjeblikkeligt overblik over et datasæt.

🚀 Udfordring

Prøv at genskabe disse lækre diagrammer i Charticulator.

Quiz efter lektionen

Gennemgang & Selvstudie

Nogle gange er det ikke indlysende, hvornår man skal bruge et lagkage-, donut- eller vaffeldiagram. Her er nogle artikler, du kan læse om dette emne:

https://www.beautiful.ai/blog/battle-of-the-charts-pie-chart-vs-donut-chart

https://medium.com/@hypsypops/pie-chart-vs-donut-chart-showdown-in-the-ring-5d24fd86a9ce

https://www.mit.edu/~mbarker/formula1/f1help/11-ch-c6.htm

https://medium.datadriveninvestor.com/data-visualization-done-the-right-way-with-tableau-waffle-chart-fdf2a19be402

Lav noget research for at finde mere information om denne vanskelige beslutning.

Opgave

Prøv det i Excel
