माटोको चिस्यान मापन गर्नुहोस् - Wio Terminal
यस पाठको यस भागमा, तपाईं Wio Terminal मा एक capacitive माटोको चिस्यान सेन्सर थप्नुहुनेछ, र यसबाट मानहरू पढ्नुहुनेछ।
हार्डवेयर
Wio Terminal लाई एक capacitive माटोको चिस्यान सेन्सर चाहिन्छ।

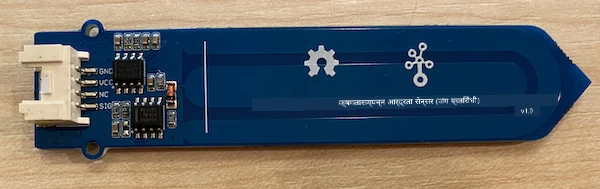

तपाईंले प्रयोग गर्ने सेन्सर Capacitive Soil Moisture Sensor हो, जसले माटोको चिस्यान मापन गर्दछ माटोको capacitance पत्ता लगाएर। यो गुण माटोको चिस्यान परिवर्तन हुँदा परिवर्तन हुन्छ। माटोको चिस्यान बढ्दै जाँदा, भोल्टेज घट्छ।
यो एक एनालग सेन्सर हो, त्यसैले यो Wio Terminal को एनालग पिनमा जडान हुन्छ, जसले ०-१,०२३ को मान सिर्जना गर्नको लागि अनबोर्ड ADC प्रयोग गर्दछ।
माटोको चिस्यान सेन्सर जडान गर्नुहोस्
Grove माटोको चिस्यान सेन्सर Wio Terminal को कन्फिगरेबल एनालग/डिजिटल पोर्टमा जडान गर्न सकिन्छ।
कार्य - माटोको चिस्यान सेन्सर जडान गर्नुहोस्
माटोको चिस्यान सेन्सर जडान गर्नुहोस्।
-
Grove केबलको एक छेउ माटोको चिस्यान सेन्सरको सॉकेटमा हाल्नुहोस्। यो केवल एक तरिकामा मात्र जडान हुन्छ।
-
Wio Terminal लाई तपाईंको कम्प्युटर वा अन्य पावर सप्लाईबाट डिस्कनेक्ट गरेर, Grove केबलको अर्को छेउ Wio Terminal को स्क्रिन हेर्दा दायाँपट्टि रहेको Grove सॉकेटमा जडान गर्नुहोस्। यो सॉकेट पावर बटनबाट सबैभन्दा टाढा रहेको छ।
- माटोको चिस्यान सेन्सरलाई माटोमा हाल्नुहोस्। यसमा 'सबभन्दा माथिल्लो स्थान रेखा' छ - सेन्सरमा सेतो रेखा। सेन्सरलाई यस रेखासम्म तर यसलाई पार नगरी हाल्नुहोस्।
- अब तपाईं Wio Terminal लाई तपाईंको कम्प्युटरमा जडान गर्न सक्नुहुन्छ।
माटोको चिस्यान सेन्सर प्रोग्राम गर्नुहोस्
अब Wio Terminal लाई जडान गरिएको माटोको चिस्यान सेन्सर प्रयोग गर्न प्रोग्राम गर्न सकिन्छ।
कार्य - माटोको चिस्यान सेन्सर प्रोग्राम गर्नुहोस्
डिभाइस प्रोग्राम गर्नुहोस्।
-
PlatformIO प्रयोग गरेर नयाँ Wio Terminal प्रोजेक्ट सिर्जना गर्नुहोस्। यस प्रोजेक्टलाई
soil-moisture-sensorनाम दिनुहोस्।setupफङ्सनमा सिरियल पोर्ट कन्फिगर गर्न कोड थप्नुहोस्।⚠️ तपाईं प्रोजेक्ट १, पाठ १ मा PlatformIO प्रोजेक्ट सिर्जना गर्ने निर्देशनहरू आवश्यक परेमा हेर्न सक्नुहुन्छ।
-
यस सेन्सरको लागि कुनै लाइब्रेरी छैन, तर तपाईं एनालग पिनबाट मान पढ्न Arduino को
analogReadफङ्सन प्रयोग गर्न सक्नुहुन्छ। सुरुमा एनालग पिनलाई इनपुटको लागि कन्फिगर गर्नुहोस् ताकि यसबाट मानहरू पढ्न सकियोस्।setupफङ्सनमा निम्न कोड थप्नुहोस्।pinMode(A0, INPUT);यसले
A0पिनलाई, एनालग/डिजिटल पिनलाई, इनपुट पिनको रूपमा सेट गर्दछ जसबाट भोल्टेज पढ्न सकिन्छ। -
loopफङ्सनमा निम्न कोड थप्नुहोस् ताकि यस पिनबाट भोल्टेज पढ्न सकियोस्:int soil_moisture = analogRead(A0); -
यस कोडको तल निम्न कोड थप्नुहोस् ताकि मानलाई सिरियल पोर्टमा प्रिन्ट गर्न सकियोस्:
Serial.print("Soil Moisture: "); Serial.println(soil_moisture); -
अन्त्यमा १० सेकेन्डको ढिलाइ थप्नुहोस्:
delay(10000); -
कोडलाई Wio Terminal मा निर्माण र अपलोड गर्नुहोस्।
⚠️ तपाईं प्रोजेक्ट १, पाठ १ मा PlatformIO प्रोजेक्ट सिर्जना गर्ने निर्देशनहरू आवश्यक परेमा हेर्न सक्नुहुन्छ।
-
अपलोड भएपछि, तपाईं सिरियल मोनिटर प्रयोग गरेर माटोको चिस्यान अनुगमन गर्न सक्नुहुन्छ। माटोमा पानी थप्नुहोस्, वा सेन्सरलाई माटोबाट हटाउनुहोस्, र मान परिवर्तन भएको हेर्नुहोस्।
> Executing task: platformio device monitor < --- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time --- More details at http://bit.ly/pio-monitor-filters --- Miniterm on /dev/cu.usbmodem1201 9600,8,N,1 --- --- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H --- Soil Moisture: 526 Soil Moisture: 529 Soil Moisture: 521 Soil Moisture: 494 Soil Moisture: 454 Soil Moisture: 456 Soil Moisture: 395 Soil Moisture: 388 Soil Moisture: 394 Soil Moisture: 391माथिको उदाहरण आउटपुटमा, तपाईंले पानी थप्दा भोल्टेज घटेको देख्न सक्नुहुन्छ।
💁 तपाईं यो कोड code/wio-terminal फोल्डरमा पाउन सक्नुहुन्छ।
😀 तपाईंको माटोको चिस्यान सेन्सर प्रोग्राम सफल भयो!
