GPS adatok olvasása - Raspberry Pi

Ebben a leckében hozzáadunk egy GPS szenzort a Raspberry Pi-hez, és kiolvassuk az értékeket.

Hardver

A Raspberry Pi-hez szükség van egy GPS szenzorra.

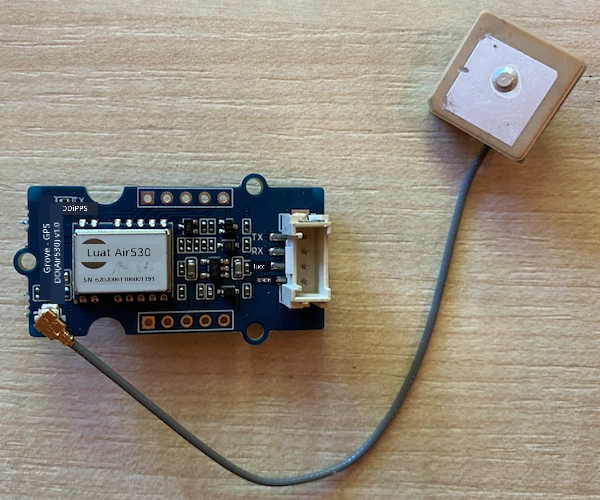

Az általad használt szenzor a Grove GPS Air530 szenzor. Ez a szenzor több GPS rendszerhez tud csatlakozni, hogy gyors és pontos helymeghatározást biztosítson. A szenzor két részből áll: a szenzor elektronikai magjából és egy vékony vezetékkel csatlakoztatott külső antennából, amely a műholdak rádióhullámait veszi.

Ez egy UART szenzor, amely UART-on keresztül küldi a GPS adatokat.

Csatlakoztasd a GPS szenzort

A Grove GPS szenzort csatlakoztathatod a Raspberry Pi-hez.

Feladat - csatlakoztasd a GPS szenzort

Csatlakoztasd a GPS szenzort.

Dugj be egy Grove kábelt a GPS szenzor aljzatába. Csak egy irányban illeszkedik.
Kapcsold ki a Raspberry Pi-t, majd csatlakoztasd a Grove kábel másik végét a Grove Base hat UART jelzésű aljzatába, amely a Pi-hez van csatlakoztatva. Ez az aljzat a középső sorban található, az SD kártya nyílás közelében, a másik oldalon, mint az USB portok és az ethernet aljzat.
Helyezd el a GPS szenzort úgy, hogy a csatlakoztatott antennája látható legyen az ég felé - ideális esetben egy nyitott ablak mellett vagy a szabadban. Az antenna akadálytalan elhelyezése segít tisztább jelet kapni.

Programozd a GPS szenzort

Most már programozhatod a Raspberry Pi-t, hogy használja a csatlakoztatott GPS szenzort.

Feladat - programozd a GPS szenzort

Programozd az eszközt.

Kapcsold be a Pi-t, és várd meg, amíg elindul.
A GPS szenzoron két LED található - egy kék LED, amely villog, amikor adatokat továbbít, és egy zöld LED, amely másodpercenként villog, amikor adatokat kap a műholdaktól. Győződj meg róla, hogy a kék LED villog, amikor bekapcsolod a Pi-t. Néhány perc múlva a zöld LED is villogni fog - ha nem, lehet, hogy újra kell pozícionálnod az antennát.
Indítsd el a VS Code-ot, akár közvetlenül a Pi-n, akár a Remote SSH bővítmény segítségével csatlakozva.

⚠️ Ha szükséges, hivatkozhatsz az 1. leckében található utasításokra a VS Code beállításáról és indításáról.
Az újabb Raspberry Pi modellek, amelyek támogatják a Bluetooth-t, konfliktust okozhatnak a Bluetooth által használt soros port és a Grove UART port által használt soros port között. Ennek megoldásához kövesd az alábbi lépéseket:
1. A VS Code termináljából szerkeszd a /boot/config.txt fájlt a nano nevű beépített terminál szövegszerkesztővel az alábbi parancs segítségével:
```
sudo nano /boot/config.txt
```
  Ezt a fájlt nem lehet a VS Code-ban szerkeszteni, mivel sudo jogosultságra van szükség, ami emelt jogosultságot jelent. A VS Code nem fut ilyen jogosultsággal.
2. Használd a kurzor billentyűket, hogy a fájl végére navigálj, majd másold be az alábbi kódot a fájl végére:
```
dtoverlay=pi3-miniuart-bt
dtoverlay=pi3-disable-bt
enable_uart=1
```
  A beillesztéshez használd az eszközöd normál billentyűkombinációit (Ctrl+v Windows, Linux vagy Raspberry Pi OS esetén, Cmd+v macOS esetén).
3. Mentsd el a fájlt, és lépj ki a nano-ból a Ctrl+x billentyűkombinációval. Nyomd meg az y gombot, amikor megkérdezi, hogy menteni szeretnéd-e a módosított tartalmat, majd nyomd meg az enter gombot, hogy megerősítsd a /boot/config.txt felülírását.

  Ha hibát követsz el, kiléphetsz mentés nélkül, majd megismételheted ezeket a lépéseket.
4. Szerkeszd a /boot/cmdline.txt fájlt a nano segítségével az alábbi parancs segítségével:
```
sudo nano /boot/cmdline.txt
```
5. Ez a fájl kulcs/érték párokat tartalmaz, amelyek szóközzel vannak elválasztva. Távolítsd el a console kulcshoz tartozó kulcs/érték párokat. Ezek valószínűleg így néznek ki:
```
console=serial0,115200 console=tty1
```
  A kurzor billentyűkkel navigálhatsz ezekhez a bejegyzésekhez, majd törölheted őket a normál del vagy backspace billentyűkkel.

  Például, ha az eredeti fájl így néz ki:
```
console=serial0,115200 console=tty1 root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
  Az új verzió így fog kinézni:
```
root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
6. Kövesd a fentieket a fájl mentéséhez és a nano-ból való kilépéshez.
7. Indítsd újra a Pi-t, majd csatlakozz újra a VS Code-hoz, miután a Pi újraindult.
A terminálból hozz létre egy új mappát a pi felhasználó otthoni könyvtárában gps-sensor néven. Hozz létre egy fájlt ebben a mappában app.py néven.
Nyisd meg ezt a mappát a VS Code-ban.
A GPS modul UART adatokat küld egy soros porton keresztül. Telepítsd a pyserial Pip csomagot, hogy Python kódból kommunikálhass a soros porttal:
```
pip3 install pyserial
```
Add hozzá az alábbi kódot az app.py fájlhoz:
```
import time
import serial

serial = serial.Serial('/dev/ttyAMA0', 9600, timeout=1)
serial.reset_input_buffer()
serial.flush()

def print_gps_data(line):
    print(line.rstrip())

while True:
    line = serial.readline().decode('utf-8')

    while len(line) > 0:
        print_gps_data(line)
        line = serial.readline().decode('utf-8')

    time.sleep(1)
```
Ez a kód importálja a serial modult a pyserial Pip csomagból. Ezután csatlakozik a /dev/ttyAMA0 soros porthoz - ez a Grove Pi Base Hat által használt UART port címe. Ezután törli az esetleges meglévő adatokat erről a soros kapcsolatról.

Ezután definiál egy print_gps_data nevű függvényt, amely kiírja a neki átadott sort a konzolra.

Ezután a kód végtelen ciklust futtat, amely minden ciklusban annyi szövegsort olvas be a soros portból, amennyit csak tud. Minden sorhoz meghívja a print_gps_data függvényt.

Miután az összes adatot beolvasta, a ciklus 1 másodpercig várakozik, majd újra próbálkozik.

Futtasd a kódot. Látni fogod a GPS szenzor nyers kimenetét, valami ilyesmit:

$GNGGA,020604.001,4738.538654,N,12208.341758,W,1,3,,164.7,M,-17.1,M,,*67
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$BDGSA,A,1,,,,,,,,,,,,,,,*0F
$GPGSV,1,1,00*79
$BDGSV,1,1,00*68

Ha az alábbi hibák valamelyikét kapod, amikor leállítod és újraindítod a kódot, adj hozzá egy try - except blokkot a while ciklusodhoz.

UnicodeDecodeError: 'utf-8' codec can't decode byte 0x93 in position 0: invalid start byte
UnicodeDecodeError: 'utf-8' codec can't decode byte 0xf1 in position 0: invalid continuation byte

while True:
    try:
        line = serial.readline().decode('utf-8')

        while len(line) > 0:
            print_gps_data()
            line = serial.readline().decode('utf-8')

    # There's a random chance the first byte being read is part way through a character.
    # Read another full line and continue.

    except UnicodeDecodeError:
        line = serial.readline().decode('utf-8')

time.sleep(1)

💁 Ezt a kódot megtalálod a code-gps/pi mappában.

😀 Sikeresen programoztad a GPS szenzort!
