Đọc dữ liệu GPS - Raspberry Pi

Trong phần này của bài học, bạn sẽ thêm một cảm biến GPS vào Raspberry Pi và đọc các giá trị từ nó.

Phần cứng

Raspberry Pi cần một cảm biến GPS.

Cảm biến bạn sẽ sử dụng là Grove GPS Air530 sensor. Cảm biến này có thể kết nối với nhiều hệ thống GPS để định vị nhanh và chính xác. Cảm biến được cấu tạo từ 2 phần - phần lõi điện tử của cảm biến và một anten ngoài được kết nối bằng một dây mỏng để thu sóng radio từ các vệ tinh.

Đây là một cảm biến UART, vì vậy nó gửi dữ liệu GPS qua UART.

Kết nối cảm biến GPS

Cảm biến Grove GPS có thể được kết nối với Raspberry Pi.

Nhiệm vụ - kết nối cảm biến GPS

Kết nối cảm biến GPS.

Cắm một đầu của cáp Grove vào ổ cắm trên cảm biến GPS. Nó chỉ có thể cắm theo một chiều.

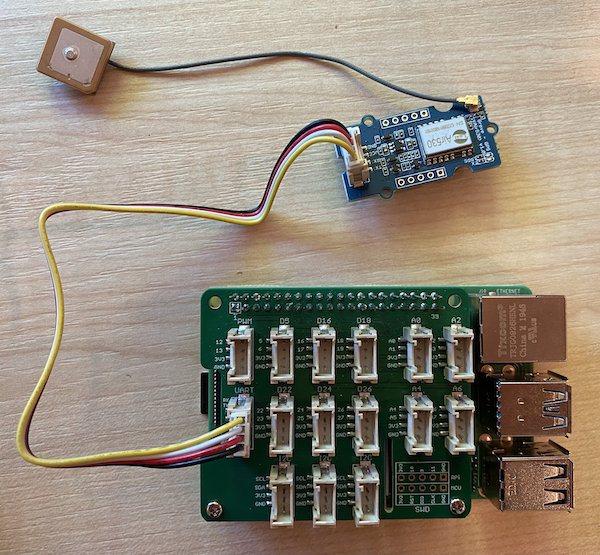

Khi Raspberry Pi đã tắt nguồn, kết nối đầu còn lại của cáp Grove vào ổ cắm UART được đánh dấu UART trên Grove Base hat gắn vào Pi. Ổ cắm này nằm ở hàng giữa, phía gần khe cắm thẻ SD, đầu đối diện với các cổng USB và cổng ethernet.
Đặt cảm biến GPS sao cho anten gắn kèm có thể nhìn thấy bầu trời - lý tưởng nhất là bên cạnh cửa sổ mở hoặc ngoài trời. Việc nhận tín hiệu rõ ràng hơn sẽ dễ dàng hơn khi không có vật cản nào che anten.

Lập trình cảm biến GPS

Raspberry Pi giờ đây có thể được lập trình để sử dụng cảm biến GPS đã gắn.

Nhiệm vụ - lập trình cảm biến GPS

Lập trình thiết bị.

Bật nguồn Pi và chờ nó khởi động.
Cảm biến GPS có 2 đèn LED - một đèn LED màu xanh lam nhấp nháy khi dữ liệu được truyền, và một đèn LED màu xanh lá nhấp nháy mỗi giây khi nhận dữ liệu từ vệ tinh. Đảm bảo đèn LED màu xanh lam nhấp nháy khi bạn bật nguồn Pi. Sau vài phút, đèn LED màu xanh lá sẽ nhấp nháy - nếu không, bạn có thể cần điều chỉnh vị trí của anten.
Mở VS Code, trực tiếp trên Pi hoặc kết nối qua tiện ích mở rộng Remote SSH.

⚠️ Bạn có thể tham khảo hướng dẫn thiết lập và mở VS Code trong bài học 1 nếu cần.
Với các phiên bản mới hơn của Raspberry Pi hỗ trợ Bluetooth, có một xung đột giữa cổng serial được sử dụng cho Bluetooth và cổng được sử dụng bởi cổng Grove UART. Để khắc phục điều này, thực hiện các bước sau:
1. Từ terminal của VS Code, chỉnh sửa tệp /boot/config.txt bằng nano, một trình chỉnh sửa văn bản tích hợp trong terminal với lệnh sau:
```
sudo nano /boot/config.txt
```
  Tệp này không thể được chỉnh sửa bằng VS Code vì bạn cần chỉnh sửa nó với quyền sudo, quyền nâng cao. VS Code không chạy với quyền này.
2. Sử dụng các phím điều hướng để di chuyển đến cuối tệp, sau đó sao chép đoạn mã dưới đây và dán vào cuối tệp:
```
dtoverlay=pi3-miniuart-bt
dtoverlay=pi3-disable-bt
enable_uart=1
```
  Bạn có thể dán bằng các phím tắt thông thường trên thiết bị của mình (Ctrl+v trên Windows, Linux hoặc Raspberry Pi OS, Cmd+v trên macOS).
3. Lưu tệp này và thoát nano bằng cách nhấn Ctrl+x. Nhấn y khi được hỏi liệu bạn có muốn lưu bộ đệm đã chỉnh sửa hay không, sau đó nhấn enter để xác nhận bạn muốn ghi đè lên /boot/config.txt.

  Nếu bạn mắc lỗi, bạn có thể thoát mà không lưu, sau đó lặp lại các bước này.
4. Chỉnh sửa tệp /boot/cmdline.txt trong nano với lệnh sau:
```
sudo nano /boot/cmdline.txt
```
5. Tệp này có một số cặp key/value được phân tách bằng khoảng trắng. Xóa bất kỳ cặp key/value nào có key là console. Chúng có thể trông giống như sau:
```
console=serial0,115200 console=tty1
```
  Bạn có thể điều hướng đến các mục này bằng các phím điều hướng, sau đó xóa bằng các phím del hoặc backspace thông thường.

  Ví dụ, nếu tệp gốc của bạn trông như sau:
```
console=serial0,115200 console=tty1 root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
  Phiên bản mới sẽ là:
```
root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
6. Thực hiện các bước trên để lưu tệp này và thoát nano.
7. Khởi động lại Pi của bạn, sau đó kết nối lại trong VS Code sau khi Pi đã khởi động lại.
Từ terminal, tạo một thư mục mới trong thư mục home của người dùng pi có tên gps-sensor. Tạo một tệp trong thư mục này có tên app.py.
Mở thư mục này trong VS Code.
Mô-đun GPS gửi dữ liệu UART qua cổng serial. Cài đặt gói Pip pyserial để giao tiếp với cổng serial từ mã Python của bạn:
```
pip3 install pyserial
```
Thêm đoạn mã sau vào tệp app.py của bạn:
```
import time
import serial

serial = serial.Serial('/dev/ttyAMA0', 9600, timeout=1)
serial.reset_input_buffer()
serial.flush()

def print_gps_data(line):
    print(line.rstrip())

while True:
    line = serial.readline().decode('utf-8')

    while len(line) > 0:
        print_gps_data(line)
        line = serial.readline().decode('utf-8')

    time.sleep(1)
```
Đoạn mã này nhập mô-đun serial từ gói Pip pyserial. Sau đó, nó kết nối với cổng serial /dev/ttyAMA0 - đây là địa chỉ của cổng serial mà Grove Pi Base Hat sử dụng cho cổng UART của nó. Tiếp theo, nó xóa bất kỳ dữ liệu nào hiện có từ kết nối serial này.

Tiếp theo, một hàm có tên print_gps_data được định nghĩa để in dòng được truyền vào nó ra console.

Sau đó, đoạn mã lặp vô hạn, đọc nhiều dòng văn bản nhất có thể từ cổng serial trong mỗi vòng lặp. Nó gọi hàm print_gps_data cho mỗi dòng.

Sau khi tất cả dữ liệu đã được đọc, vòng lặp sẽ ngủ trong 1 giây, sau đó thử lại.

Chạy đoạn mã này. Bạn sẽ thấy đầu ra thô từ cảm biến GPS, giống như sau:

$GNGGA,020604.001,4738.538654,N,12208.341758,W,1,3,,164.7,M,-17.1,M,,*67
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$BDGSA,A,1,,,,,,,,,,,,,,,*0F
$GPGSV,1,1,00*79
$BDGSV,1,1,00*68

Nếu bạn gặp một trong các lỗi sau khi dừng và khởi động lại đoạn mã của mình, hãy thêm một khối try - except vào vòng lặp while của bạn.

UnicodeDecodeError: 'utf-8' codec can't decode byte 0x93 in position 0: invalid start byte
UnicodeDecodeError: 'utf-8' codec can't decode byte 0xf1 in position 0: invalid continuation byte

while True:
    try:
        line = serial.readline().decode('utf-8')

        while len(line) > 0:
            print_gps_data()
            line = serial.readline().decode('utf-8')

    # There's a random chance the first byte being read is part way through a character.
    # Read another full line and continue.

    except UnicodeDecodeError:
        line = serial.readline().decode('utf-8')

time.sleep(1)

💁 Bạn có thể tìm thấy đoạn mã này trong thư mục code-gps/pi.

😀 Chương trình cảm biến GPS của bạn đã thành công!
