讀取 GPS 數據 - Wio Terminal

在本課程中,您將為 Wio Terminal 添加一個 GPS 感測器,並從中讀取數據。

硬體

Wio Terminal 需要一個 GPS 感測器。

您將使用的感測器是 Grove GPS Air530 感測器。此感測器可以連接到多個 GPS 系統,以快速且精確地定位。該感測器由兩部分組成——感測器的核心電子元件,以及通過細線連接的外部天線,用於接收來自衛星的無線電波。

這是一個 UART 感測器,因此它通過 UART 傳輸 GPS 數據。

連接 GPS 感測器

Grove GPS 感測器可以連接到 Wio Terminal。

任務 - 連接 GPS 感測器

連接 GPS 感測器。

一個 Grove GPS 感測器

  1. 將 Grove 線纜的一端插入 GPS 感測器上的插槽。它只能以一種方式插入。

  2. 在 Wio Terminal 未連接到電腦或其他電源的情況下,將 Grove 線纜的另一端連接到 Wio Terminal 左側的 Grove 插槽(面向螢幕時)。這是靠近電源按鈕的插槽。

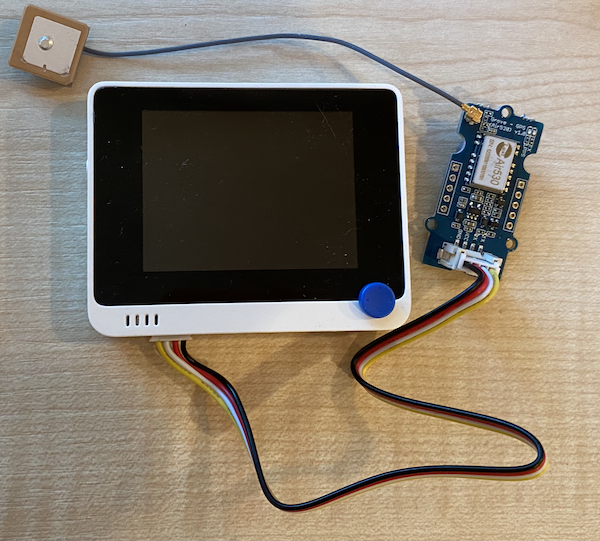

    Grove GPS 感測器連接到左側插槽

  3. 將 GPS 感測器放置在附帶的天線可以看到天空的位置——理想情況下靠近窗戶或在室外。天線周圍沒有障礙物時,信號會更清晰。

  4. 現在可以將 Wio Terminal 連接到您的電腦。

  5. GPS 感測器有兩個 LED 指示燈——藍色 LED 在傳輸數據時閃爍,綠色 LED 在接收來自衛星的數據時每秒閃爍一次。當您啟動 Wio Terminal 時,確保藍色 LED 正在閃爍。幾分鐘後,綠色 LED 會開始閃爍——如果沒有,您可能需要重新調整天線的位置。

編程 GPS 感測器

現在可以為 Wio Terminal 編寫程式,以使用連接的 GPS 感測器。

任務 - 編程 GPS 感測器

為設備編寫程式。

  1. 使用 PlatformIO 創建一個全新的 Wio Terminal 專案。將此專案命名為 gps-sensor。在 setup 函數中添加程式碼以配置串列埠。

  2. main.cpp 文件的頂部添加以下 include 指令。這將包含一個用於配置左側 Grove 埠為 UART 的標頭文件。

    #include <wiring_private.h>

  3. 在此之下,添加以下程式碼行以聲明一個與 UART 埠的串列埠連接:

    static Uart Serial3(&sercom3, PIN_WIRE_SCL, PIN_WIRE_SDA, SERCOM_RX_PAD_1, UART_TX_PAD_0);

  4. 您需要添加一些程式碼,將一些內部信號處理程序重定向到此串列埠。在 Serial3 聲明的下方添加以下程式碼:

    void SERCOM3_0_Handler()
    {
        Serial3.IrqHandler();
    }

    void SERCOM3_1_Handler()
    {
        Serial3.IrqHandler();
    }

    void SERCOM3_2_Handler()
    {
        Serial3.IrqHandler();
    }

    void SERCOM3_3_Handler()
    {
        Serial3.IrqHandler();
    }

  5. setup 函數中,Serial 埠配置的下方,使用以下程式碼配置 UART 串列埠:

    Serial3.begin(9600);

    while (!Serial3)
        ; // Wait for Serial3 to be ready

    delay(1000);

  6. setup 函數中的此程式碼下方,添加以下程式碼以將 Grove 引腳連接到串列埠:

    pinPeripheral(PIN_WIRE_SCL, PIO_SERCOM_ALT);

  7. loop 函數之前,添加以下函數以將 GPS 數據發送到串列監視器:

    void printGPSData()
    {
        Serial.println(Serial3.readStringUntil('\n'));
    }

  8. loop 函數中,添加以下程式碼以從 UART 串列埠讀取數據並將輸出打印到串列監視器:

    while (Serial3.available() > 0)
    {
        printGPSData();
    }

    delay(1000);


    此程式碼從 UART 串列埠讀取數據。readStringUntil 函數會讀取直到終止符(在此情況下為換行符)的內容。這將讀取整個 NMEA 語句NMEA 語句以換行符結尾)。只要可以從 UART 串列埠讀取數據,就會讀取數據並通過 printGPSData 函數發送到串列監視器。一旦無法再讀取數據,loop 將延遲 1 秒1,000 毫秒)。

  9. 編譯並將程式碼上傳到 Wio Terminal。

  10. 上傳完成後,您可以使用串列監視器監控 GPS 數據。

    > Executing task: platformio device monitor <

    --- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
    --- More details at http://bit.ly/pio-monitor-filters
    --- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
    --- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
    $GNGGA,020604.001,4738.538654,N,12208.341758,W,1,3,,164.7,M,-17.1,M,,*67
    $GPGSA,A,1,,,,,,,,,,,,,,,*1E
    $BDGSA,A,1,,,,,,,,,,,,,,,*0F
    $GPGSV,1,1,00*79
    $BDGSV,1,1,00*68


💁 您可以在 code-gps/wio-terminal 資料夾中找到此程式碼。

😀 您的 GPS 感測器程式成功了!
