บันทึกเสียง - Wio Terminal

ในส่วนนี้ของบทเรียน คุณจะเขียนโค้ดเพื่อบันทึกเสียงบน Wio Terminal ของคุณ การบันทึกเสียงจะถูกควบคุมโดยหนึ่งในปุ่มที่อยู่ด้านบนของ Wio Terminal

เขียนโปรแกรมเพื่อบันทึกเสียง

คุณสามารถบันทึกเสียงจากไมโครโฟนโดยใช้โค้ด C++ Wio Terminal มี RAM เพียง 192KB ซึ่งไม่เพียงพอที่จะบันทึกเสียงได้นานเกินสองสามวินาที แต่มีหน่วยความจำแฟลชขนาด 4MB ซึ่งสามารถใช้แทนได้ โดยบันทึกเสียงที่บันทึกไว้ลงในหน่วยความจำแฟลช

ไมโครโฟนในตัวจะบันทึกสัญญาณอนาล็อก ซึ่งจะถูกแปลงเป็นสัญญาณดิจิทัลที่ Wio Terminal สามารถใช้งานได้ เมื่อบันทึกเสียง ข้อมูลจะต้องถูกบันทึกในเวลาที่เหมาะสม เช่น หากต้องการบันทึกเสียงที่ 16KHz จะต้องบันทึกเสียง 16,000 ครั้งต่อวินาที โดยมีช่วงเวลาที่เท่ากันระหว่างแต่ละตัวอย่าง แทนที่จะใช้โค้ดของคุณทำสิ่งนี้ คุณสามารถใช้ตัวควบคุมการเข้าถึงหน่วยความจำโดยตรง (DMAC) ซึ่งเป็นวงจรที่สามารถบันทึกสัญญาณจากที่ใดที่หนึ่งและเขียนลงในหน่วยความจำ โดยไม่รบกวนโค้ดที่กำลังทำงานบนโปรเซสเซอร์

✅ อ่านเพิ่มเติมเกี่ยวกับ DMA ได้ที่ หน้าการเข้าถึงหน่วยความจำโดยตรงบน Wikipedia

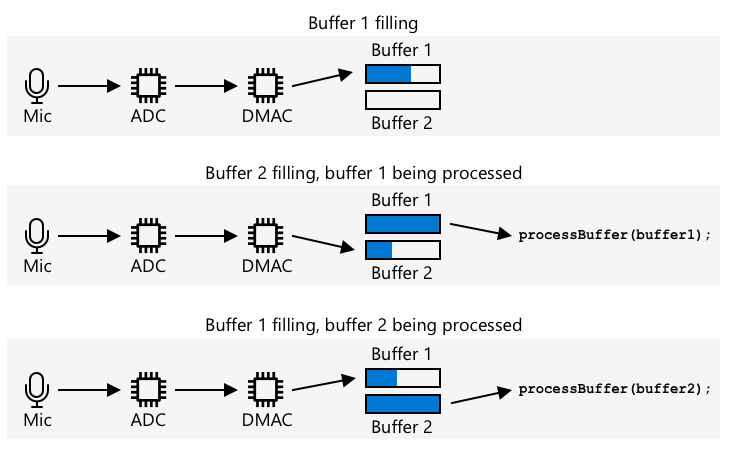

DMAC สามารถบันทึกเสียงจาก ADC ในช่วงเวลาที่กำหนด เช่น 16,000 ครั้งต่อวินาทีสำหรับเสียง 16KHz มันสามารถเขียนข้อมูลที่บันทึกไว้ลงในบัฟเฟอร์หน่วยความจำที่จัดสรรไว้ล่วงหน้า และเมื่อบัฟเฟอร์นี้เต็ม จะทำให้โค้ดของคุณสามารถประมวลผลได้ การใช้หน่วยความจำนี้อาจทำให้การบันทึกเสียงล่าช้า แต่คุณสามารถตั้งค่าบัฟเฟอร์หลายตัวได้ DMAC จะเขียนลงในบัฟเฟอร์ 1 และเมื่อเต็ม จะส่งการแจ้งเตือนให้โค้ดของคุณประมวลผลบัฟเฟอร์ 1 ในขณะที่ DMAC เขียนลงในบัฟเฟอร์ 2 เมื่อบัฟเฟอร์ 2 เต็ม จะส่งการแจ้งเตือนให้โค้ดของคุณ และกลับไปเขียนลงในบัฟเฟอร์ 1 ด้วยวิธีนี้ ตราบใดที่คุณประมวลผลแต่ละบัฟเฟอร์ในเวลาที่น้อยกว่าที่ใช้ในการเติมบัฟเฟอร์ คุณจะไม่สูญเสียข้อมูลใดๆ

เมื่อแต่ละบัฟเฟอร์ถูกบันทึกแล้ว สามารถเขียนลงในหน่วยความจำแฟลชได้ หน่วยความจำแฟลชต้องเขียนโดยใช้ที่อยู่ที่กำหนด โดยระบุว่าจะเขียนที่ไหนและขนาดที่เขียน คล้ายกับการอัปเดตอาร์เรย์ของไบต์ในหน่วยความจำ หน่วยความจำแฟลชมีความละเอียด หมายความว่าการลบและการเขียนต้องไม่เพียงแต่มีขนาดคงที่ แต่ยังต้องจัดตำแหน่งให้ตรงกับขนาดนั้นด้วย ตัวอย่างเช่น หากความละเอียดคือ 4096 ไบต์ และคุณขอลบที่อยู่ 4200 อาจลบข้อมูลทั้งหมดตั้งแต่ที่อยู่ 4096 ถึง 8192 ซึ่งหมายความว่าเมื่อคุณเขียนข้อมูลเสียงลงในหน่วยความจำแฟลช จะต้องเป็นชิ้นส่วนที่มีขนาดถูกต้อง

งาน - ตั้งค่าหน่วยความจำแฟลช

สร้างโปรเจกต์ Wio Terminal ใหม่โดยใช้ PlatformIO ตั้งชื่อโปรเจกต์นี้ว่า smart-timer เพิ่มโค้ดในฟังก์ชัน setup เพื่อกำหนดค่าพอร์ตอนุกรม
เพิ่มไลบรารีที่จำเป็นต่อไปนี้ลงในไฟล์ platformio.ini เพื่อให้สามารถเข้าถึงหน่วยความจำแฟลช:
```
lib_deps =
    seeed-studio/Seeed Arduino FS @ 2.1.1
    seeed-studio/Seeed Arduino SFUD @ 2.0.2
```
เปิดไฟล์ main.cpp และเพิ่มคำสั่ง include สำหรับไลบรารีหน่วยความจำแฟลชที่ด้านบนของไฟล์:
```
#include <sfud.h>
#include <SPI.h>
```
🎓 SFUD ย่อมาจาก Serial Flash Universal Driver และเป็นไลบรารีที่ออกแบบมาเพื่อทำงานกับชิปหน่วยความจำแฟลชทุกประเภท
ในฟังก์ชัน setup เพิ่มโค้ดต่อไปนี้เพื่อกำหนดค่าไลบรารีหน่วยความจำแฟลช:
```
while (!(sfud_init() == SFUD_SUCCESS))
    ;

sfud_qspi_fast_read_enable(sfud_get_device(SFUD_W25Q32_DEVICE_INDEX), 2);
```
โค้ดนี้จะวนซ้ำจนกว่าไลบรารี SFUD จะถูกเริ่มต้นใช้งาน จากนั้นเปิดการอ่านแบบรวดเร็ว หน่วยความจำแฟลชในตัวสามารถเข้าถึงได้โดยใช้ Queued Serial Peripheral Interface (QSPI) ซึ่งเป็นตัวควบคุม SPI ประเภทหนึ่งที่อนุญาตให้เข้าถึงอย่างต่อเนื่องผ่านคิวโดยใช้โปรเซสเซอร์น้อยที่สุด สิ่งนี้ทำให้การอ่านและเขียนหน่วยความจำแฟลชเร็วขึ้น
สร้างไฟล์ใหม่ในโฟลเดอร์ src ชื่อ flash_writer.h
เพิ่มโค้ดต่อไปนี้ที่ด้านบนของไฟล์นี้:
```
#pragma once

#include <Arduino.h>
#include <sfud.h>
```
โค้ดนี้รวมไฟล์ header ที่จำเป็นบางไฟล์ รวมถึงไฟล์ header สำหรับไลบรารี SFUD เพื่อโต้ตอบกับหน่วยความจำแฟลช
กำหนดคลาสในไฟล์ header ใหม่นี้ชื่อ FlashWriter:
```
class FlashWriter
{
public:

private:
};
```
ในส่วน private เพิ่มโค้ดต่อไปนี้:
```
byte *_sfudBuffer;
size_t _sfudBufferSize;
size_t _sfudBufferPos;
size_t _sfudBufferWritePos;

const sfud_flash *_flash;
```
โค้ดนี้กำหนดฟิลด์บางส่วนสำหรับบัฟเฟอร์ที่จะใช้ในการจัดเก็บข้อมูลก่อนที่จะเขียนลงในหน่วยความจำแฟลช มีอาร์เรย์ไบต์ _sfudBuffer เพื่อเขียนข้อมูล และเมื่อเต็ม ข้อมูลจะถูกเขียนลงในหน่วยความจำแฟลช ฟิลด์ _sfudBufferPos จะเก็บตำแหน่งปัจจุบันที่จะเขียนในบัฟเฟอร์นี้ และ _sfudBufferWritePos จะเก็บตำแหน่งในหน่วยความจำแฟลชที่จะเขียน _flash เป็นตัวชี้ไปยังหน่วยความจำแฟลชที่จะเขียน - ไมโครคอนโทรลเลอร์บางตัวมีชิปหน่วยความจำแฟลชหลายตัว
เพิ่มเมธอดต่อไปนี้ในส่วน public เพื่อเริ่มต้นคลาสนี้:
```
void init()
{
    _flash = sfud_get_device_table() + 0;
    _sfudBufferSize = _flash->chip.erase_gran;
    _sfudBuffer = new byte[_sfudBufferSize];
    _sfudBufferPos = 0;
    _sfudBufferWritePos = 0;
}
```
โค้ดนี้กำหนดค่าหน่วยความจำแฟลชบน Wio Terminal เพื่อเขียน และตั้งค่าบัฟเฟอร์ตามขนาดของหน่วยความจำแฟลช โค้ดนี้อยู่ในเมธอด init แทนที่จะเป็น constructor เนื่องจากต้องเรียกใช้หลังจากหน่วยความจำแฟลชถูกตั้งค่าในฟังก์ชัน setup
เพิ่มโค้ดต่อไปนี้ในส่วน public:
```
void writeSfudBuffer(byte b)
{
    _sfudBuffer[_sfudBufferPos++] = b;
    if (_sfudBufferPos == _sfudBufferSize)
    {
        sfud_erase_write(_flash, _sfudBufferWritePos, _sfudBufferSize, _sfudBuffer);
        _sfudBufferWritePos += _sfudBufferSize;
        _sfudBufferPos = 0;
    }
}

void writeSfudBuffer(byte *b, size_t len)
{
    for (size_t i = 0; i < len; ++i)
    {
        writeSfudBuffer(b[i]);
    }
}

void flushSfudBuffer()
{
    if (_sfudBufferPos > 0)
    {
        sfud_erase_write(_flash, _sfudBufferWritePos, _sfudBufferSize, _sfudBuffer);
        _sfudBufferWritePos += _sfudBufferSize;
        _sfudBufferPos = 0;
    }
}
```
โค้ดนี้กำหนดเมธอดเพื่อเขียนไบต์ลงในระบบจัดเก็บข้อมูลแฟลช มันทำงานโดยการเขียนลงในบัฟเฟอร์ในหน่วยความจำที่มีขนาดเหมาะสมสำหรับหน่วยความจำแฟลช และเมื่อเต็ม จะเขียนลงในหน่วยความจำแฟลช โดยลบข้อมูลที่มีอยู่ในตำแหน่งนั้น นอกจากนี้ยังมี flushSfudBuffer เพื่อเขียนบัฟเฟอร์ที่ไม่สมบูรณ์ เนื่องจากข้อมูลที่บันทึกจะไม่เป็นจำนวนเท่าของขนาดหน่วยความจำแฟลช ดังนั้นส่วนท้ายของข้อมูลจะต้องถูกเขียน

💁 ส่วนท้ายของข้อมูลจะเขียนข้อมูลที่ไม่ต้องการเพิ่มเติม แต่ไม่เป็นไรเพราะจะอ่านเฉพาะข้อมูลที่ต้องการเท่านั้น

งาน - ตั้งค่าการบันทึกเสียง

สร้างไฟล์ใหม่ในโฟลเดอร์ src ชื่อ config.h

เพิ่มโค้ดต่อไปนี้ที่ด้านบนของไฟล์นี้:

#pragma once

#define RATE 16000
#define SAMPLE_LENGTH_SECONDS 4
#define SAMPLES RATE * SAMPLE_LENGTH_SECONDS
#define BUFFER_SIZE (SAMPLES * 2) + 44
#define ADC_BUF_LEN 1600

โค้ดนี้ตั้งค่าค่าคงที่บางอย่างสำหรับการบันทึกเสียง

ค่าคงที่	ค่า	คำอธิบาย
RATE	16000	อัตราการสุ่มตัวอย่างสำหรับเสียง 16,000 คือ 16KHz
SAMPLE_LENGTH_SECONDS	4	ความยาวของเสียงที่จะบันทึก ตั้งค่าเป็น 4 วินาที หากต้องการบันทึกเสียงนานขึ้น ให้เพิ่มค่านี้
SAMPLES	64000	จำนวนตัวอย่างเสียงทั้งหมดที่จะบันทึก ตั้งค่าเป็นอัตราการสุ่มตัวอย่าง * จำนวนวินาที
BUFFER_SIZE	128044	ขนาดของบัฟเฟอร์เสียงที่จะบันทึก เสียงจะถูกบันทึกเป็นไฟล์ WAV ซึ่งมีส่วนหัว 44 ไบต์ และข้อมูลเสียง 128,000 ไบต์ (แต่ละตัวอย่างมี 2 ไบต์)
ADC_BUF_LEN	1600	ขนาดของบัฟเฟอร์ที่จะใช้ในการบันทึกเสียงจาก DMAC

💁 หากคุณพบว่า 4 วินาทีสั้นเกินไปสำหรับการขอจับเวลา คุณสามารถเพิ่มค่าของ SAMPLE_LENGTH_SECONDS และค่าทั้งหมดจะถูกคำนวณใหม่

สร้างไฟล์ใหม่ในโฟลเดอร์ src ชื่อ mic.h
เพิ่มโค้ดต่อไปนี้ที่ด้านบนของไฟล์นี้:
```
#pragma once

#include <Arduino.h>

#include "config.h"
#include "flash_writer.h"
```
โค้ดนี้รวมไฟล์ header ที่จำเป็นบางไฟล์ รวมถึงไฟล์ header config.h และ FlashWriter
เพิ่มโค้ดต่อไปนี้เพื่อกำหนดคลาส Mic ที่สามารถบันทึกเสียงจากไมโครโฟน:
```
class Mic
{
public:
    Mic()
    {
        _isRecording = false;
        _isRecordingReady = false;
    }

    void startRecording()
    {
        _isRecording = true;
        _isRecordingReady = false;
    }

    bool isRecording()
    {
        return _isRecording;
    }

    bool isRecordingReady()
    {
        return _isRecordingReady;
    }

private:
    volatile bool _isRecording;
    volatile bool _isRecordingReady;
    FlashWriter _writer;
};

Mic mic;
```
คลาสนี้มีฟิลด์เพียงไม่กี่ตัวเพื่อบันทึกว่าการบันทึกเริ่มต้นหรือไม่ และการบันทึกพร้อมใช้งานหรือไม่ เมื่อ DMAC ถูกตั้งค่า มันจะเขียนลงในบัฟเฟอร์หน่วยความจำอย่างต่อเนื่อง ดังนั้นตัวแปร _isRecording จะกำหนดว่าควรประมวลผลหรือไม่ _isRecordingReady จะถูกตั้งค่าเมื่อบันทึกเสียงครบ 4 วินาที _writer ใช้ในการบันทึกข้อมูลเสียงลงในหน่วยความจำแฟลช

จากนั้นตัวแปร global จะถูกประกาศสำหรับอินสแตนซ์ของคลาส Mic

เพิ่มโค้ดต่อไปนี้ในส่วน private ของคลาส Mic:

typedef struct
{
    uint16_t btctrl;
    uint16_t btcnt;
    uint32_t srcaddr;
    uint32_t dstaddr;
    uint32_t descaddr;
} dmacdescriptor;

// Globals - DMA and ADC
volatile dmacdescriptor _wrb[DMAC_CH_NUM] __attribute__((aligned(16)));
dmacdescriptor _descriptor_section[DMAC_CH_NUM] __attribute__((aligned(16)));
dmacdescriptor _descriptor __attribute__((aligned(16)));

void configureDmaAdc()
{
    // Configure DMA to sample from ADC at a regular interval (triggered by timer/counter)
    DMAC->BASEADDR.reg = (uint32_t)_descriptor_section;                    // Specify the location of the descriptors
    DMAC->WRBADDR.reg = (uint32_t)_wrb;                                    // Specify the location of the write back descriptors
    DMAC->CTRL.reg = DMAC_CTRL_DMAENABLE | DMAC_CTRL_LVLEN(0xf);           // Enable the DMAC peripheral
    DMAC->Channel[1].CHCTRLA.reg = DMAC_CHCTRLA_TRIGSRC(TC5_DMAC_ID_OVF) | // Set DMAC to trigger on TC5 timer overflow
                                    DMAC_CHCTRLA_TRIGACT_BURST;             // DMAC burst transfer

    _descriptor.descaddr = (uint32_t)&_descriptor_section[1];                    // Set up a circular descriptor
    _descriptor.srcaddr = (uint32_t)&ADC1->RESULT.reg;                           // Take the result from the ADC0 RESULT register
    _descriptor.dstaddr = (uint32_t)_adc_buf_0 + sizeof(uint16_t) * ADC_BUF_LEN; // Place it in the adc_buf_0 array
    _descriptor.btcnt = ADC_BUF_LEN;                                             // Beat count
    _descriptor.btctrl = DMAC_BTCTRL_BEATSIZE_HWORD |                            // Beat size is HWORD (16-bits)
                            DMAC_BTCTRL_DSTINC |                                    // Increment the destination address
                            DMAC_BTCTRL_VALID |                                     // Descriptor is valid
                            DMAC_BTCTRL_BLOCKACT_SUSPEND;                           // Suspend DMAC channel 0 after block transfer
    memcpy(&_descriptor_section[0], &_descriptor, sizeof(_descriptor));          // Copy the descriptor to the descriptor section

    _descriptor.descaddr = (uint32_t)&_descriptor_section[0];                    // Set up a circular descriptor
    _descriptor.srcaddr = (uint32_t)&ADC1->RESULT.reg;                           // Take the result from the ADC0 RESULT register
    _descriptor.dstaddr = (uint32_t)_adc_buf_1 + sizeof(uint16_t) * ADC_BUF_LEN; // Place it in the adc_buf_1 array
    _descriptor.btcnt = ADC_BUF_LEN;                                             // Beat count
    _descriptor.btctrl = DMAC_BTCTRL_BEATSIZE_HWORD |                            // Beat size is HWORD (16-bits)
                            DMAC_BTCTRL_DSTINC |                                    // Increment the destination address
                            DMAC_BTCTRL_VALID |                                     // Descriptor is valid
                            DMAC_BTCTRL_BLOCKACT_SUSPEND;                           // Suspend DMAC channel 0 after block transfer
    memcpy(&_descriptor_section[1], &_descriptor, sizeof(_descriptor));          // Copy the descriptor to the descriptor section

    // Configure NVIC
    NVIC_SetPriority(DMAC_1_IRQn, 0); // Set the Nested Vector Interrupt Controller (NVIC) priority for DMAC1 to 0 (highest)
    NVIC_EnableIRQ(DMAC_1_IRQn);      // Connect DMAC1 to Nested Vector Interrupt Controller (NVIC)

    // Activate the suspend (SUSP) interrupt on DMAC channel 1
    DMAC->Channel[1].CHINTENSET.reg = DMAC_CHINTENSET_SUSP;

    // Configure ADC
    ADC1->INPUTCTRL.bit.MUXPOS = ADC_INPUTCTRL_MUXPOS_AIN12_Val; // Set the analog input to ADC0/AIN2 (PB08 - A4 on Metro M4)
    while (ADC1->SYNCBUSY.bit.INPUTCTRL)
        ;                              // Wait for synchronization
    ADC1->SAMPCTRL.bit.SAMPLEN = 0x00; // Set max Sampling Time Length to half divided ADC clock pulse (2.66us)
    while (ADC1->SYNCBUSY.bit.SAMPCTRL)
        ;                                         // Wait for synchronization
    ADC1->CTRLA.reg = ADC_CTRLA_PRESCALER_DIV128; // Divide Clock ADC GCLK by 128 (48MHz/128 = 375kHz)
    ADC1->CTRLB.reg = ADC_CTRLB_RESSEL_12BIT |    // Set ADC resolution to 12 bits
                        ADC_CTRLB_FREERUN;          // Set ADC to free run mode
    while (ADC1->SYNCBUSY.bit.CTRLB)
        ;                       // Wait for synchronization
    ADC1->CTRLA.bit.ENABLE = 1; // Enable the ADC
    while (ADC1->SYNCBUSY.bit.ENABLE)
        ;                       // Wait for synchronization
    ADC1->SWTRIG.bit.START = 1; // Initiate a software trigger to start an ADC conversion
    while (ADC1->SYNCBUSY.bit.SWTRIG)
        ; // Wait for synchronization

    // Enable DMA channel 1
    DMAC->Channel[1].CHCTRLA.bit.ENABLE = 1;

    // Configure Timer/Counter 5
    GCLK->PCHCTRL[TC5_GCLK_ID].reg = GCLK_PCHCTRL_CHEN |     // Enable peripheral channel for TC5
                                        GCLK_PCHCTRL_GEN_GCLK1; // Connect generic clock 0 at 48MHz

    TC5->COUNT16.WAVE.reg = TC_WAVE_WAVEGEN_MFRQ; // Set TC5 to Match Frequency (MFRQ) mode
    TC5->COUNT16.CC[0].reg = 3000 - 1;            // Set the trigger to 16 kHz: (4Mhz / 16000) - 1
    while (TC5->COUNT16.SYNCBUSY.bit.CC0)
        ; // Wait for synchronization

    // Start Timer/Counter 5
    TC5->COUNT16.CTRLA.bit.ENABLE = 1; // Enable the TC5 timer
    while (TC5->COUNT16.SYNCBUSY.bit.ENABLE)
        ; // Wait for synchronization
}

uint16_t _adc_buf_0[ADC_BUF_LEN];
uint16_t _adc_buf_1[ADC_BUF_LEN];

โค้ดนี้กำหนดเมธอด configureDmaAdc เพื่อกำหนดค่า DMAC โดยเชื่อมต่อกับ ADC และตั้งค่าให้เติมบัฟเฟอร์สองตัวที่สลับกัน _adc_buf_0 และ _adc_buf_1

💁 หนึ่งในข้อเสียของการพัฒนาไมโครคอนโทรลเลอร์คือความซับซ้อนของโค้ดที่จำเป็นในการโต้ตอบกับฮาร์ดแวร์ เนื่องจากโค้ดของคุณทำงานในระดับต่ำมากที่โต้ตอบกับฮาร์ดแวร์โดยตรง โค้ดนี้ซับซ้อนกว่าที่คุณจะเขียนสำหรับคอมพิวเตอร์บอร์ดเดียวหรือคอมพิวเตอร์เดสก์ท็อป เนื่องจากไม่มีระบบปฏิบัติการช่วยเหลือ มีไลบรารีบางตัวที่สามารถทำให้สิ่งนี้ง่ายขึ้น แต่ก็ยังมีความซับซ้อนอยู่

ด้านล่างนี้ เพิ่มโค้ดต่อไปนี้:

// WAV files have a header. This struct defines that header
struct wavFileHeader
{
    char riff[4];         /* "RIFF"                                  */
    long flength;         /* file length in bytes                    */
    char wave[4];         /* "WAVE"                                  */
    char fmt[4];          /* "fmt "                                  */
    long chunk_size;      /* size of FMT chunk in bytes (usually 16) */
    short format_tag;     /* 1=PCM, 257=Mu-Law, 258=A-Law, 259=ADPCM */
    short num_chans;      /* 1=mono, 2=stereo                        */
    long srate;           /* Sampling rate in samples per second     */
    long bytes_per_sec;   /* bytes per second = srate*bytes_per_samp */
    short bytes_per_samp; /* 2=16-bit mono, 4=16-bit stereo          */
    short bits_per_samp;  /* Number of bits per sample               */
    char data[4];         /* "data"                                  */
    long dlength;         /* data length in bytes (filelength - 44)  */
};

void initBufferHeader()
{
    wavFileHeader wavh;

    strncpy(wavh.riff, "RIFF", 4);
    strncpy(wavh.wave, "WAVE", 4);
    strncpy(wavh.fmt, "fmt ", 4);
    strncpy(wavh.data, "data", 4);

    wavh.chunk_size = 16;
    wavh.format_tag = 1; // PCM
    wavh.num_chans = 1;  // mono
    wavh.srate = RATE;
    wavh.bytes_per_sec = (RATE * 1 * 16 * 1) / 8;
    wavh.bytes_per_samp = 2;
    wavh.bits_per_samp = 16;
    wavh.dlength = RATE * 2 * 1 * 16 / 2;
    wavh.flength = wavh.dlength + 44;

    _writer.writeSfudBuffer((byte *)&wavh, 44);
}

โค้ดนี้กำหนดส่วนหัว WAV เป็น struct ที่ใช้หน่วยความจำ 44 ไบต์ มันเขียนรายละเอียดเกี่ยวกับอัตราไฟล์เสียง ขนาด และจำนวนช่อง จากนั้นส่วนหัวนี้จะถูกเขียนลงในหน่วยความจำแฟลช

ด้านล่างโค้ดนี้ เพิ่มโค้ดต่อไปนี้เพื่อประกาศเมธอดที่จะถูกเรียกเมื่อบัฟเฟอร์เสียงพร้อมที่จะประมวลผล:
```
void audioCallback(uint16_t *buf, uint32_t buf_len)
{
    static uint32_t idx = 44;

    if (_isRecording)
    {
        for (uint32_t i = 0; i < buf_len; i++)
        {
            int16_t audio_value = ((int16_t)buf[i] - 2048) * 16;

            _writer.writeSfudBuffer(audio_value & 0xFF);
            _writer.writeSfudBuffer((audio_value >> 8) & 0xFF);
        }

        idx += buf_len;

        if (idx >= BUFFER_SIZE)
        {
            _writer.flushSfudBuffer();
            idx = 44;
            _isRecording = false;
            _isRecordingReady = true;
        }
    }
}
```
บัฟเฟอร์เสียงเป็นอาร์เรย์ของตัวเลข 16 บิตที่มีเสียงจาก ADC ADC จะส่งคืนค่าที่ไม่ได้ลงนาม 12 บิต (0-1023) ดังนั้นค่าต้องถูกแปลงเป็นค่าที่ลงนาม 16 บิต และจากนั้นแปลงเป็น 2 ไบต์เพื่อจัดเก็บเป็นข้อมูลไบนารีดิบ

ไบต์เหล่านี้จะถูกเขียนลงในบัฟเฟอร์หน่วยความจำแฟลช การเขียนเริ่มต้นที่ดัชนี 44 - นี่คือการชดเชยจาก 44 ไบต์ที่เขียนเป็นส่วนหัวไฟล์ WAV เมื่อบันทึกไบต์ทั้งหมดที่จำเป็นสำหรับความยาวเสียงที่ต้องการแล้ว ข้อมูลที่เหลือจะถูกเขียนลงในหน่วยความจำแฟลช

ในส่วน public ของคลาส Mic เพิ่มโค้ดต่อไปนี้:

void dmaHandler()
{
    static uint8_t count = 0;

    if (DMAC->Channel[1].CHINTFLAG.bit.SUSP)
    {
        DMAC->Channel[1].CHCTRLB.reg = DMAC_CHCTRLB_CMD_RESUME;
        DMAC->Channel[1].CHINTFLAG.bit.SUSP = 1;

        if (count)
        {
            audioCallback(_adc_buf_0, ADC_BUF_LEN);
        }
        else
        {
            audioCallback(_adc_buf_1, ADC_BUF_LEN);
        }

        count = (count + 1) % 2;
    }
}

โค้ดนี้จะถูกเรียกโดย DMAC เพื่อบอกโค้ดของคุณให้ประมวลผลบัฟเฟอร์ มันตรวจสอบว่ามีข้อมูลให้ประมวลผลหรือไม่ และเรียกเมธอด audioCallback พร้อมบัฟเฟอร์ที่เกี่ยวข้อง

นอกคลาส หลังจากการประกาศ Mic mic; เพิ่มโค้ดต่อไปนี้:
```
void DMAC_1_Handler()
{
    mic.dmaHandler();
}
```
DMAC_1_Handler จะถูกเรียกโดย DMAC เมื่อบัฟเฟอร์พร้อมที่จะประมวลผล ฟังก์ชันนี้จะถูกค้นหาตามชื่อ ดังนั้นเพียงแค่ต้องมีอยู่เพื่อให้ถูกเรียก
เพิ่มเมธอดสองตัวต่อไปนี้ในส่วน public ของคลาส Mic:
```
void init()
{
    analogReference(AR_INTERNAL2V23);

    _writer.init();

    initBufferHeader();
    configureDmaAdc();
}

void reset()
{
    _isRecordingReady = false;
    _isRecording = false;

    _writer.reset();

    initBufferHeader();
}
```
เมธอด init มีโค้ดเพื่อเริ่มต้นคลาส Mic เมธอดนี้ตั้งค่าแรงดันไฟฟ้าที่ถูกต้องสำหรับพินไมโครโฟน ตั้งค่าตัวเขียนหน่วยความจำแฟลช เขียนส่วนหัวไฟล์ WAV และกำหนดค่า DMAC เมธอด reset จะรีเซ็ตหน่วยความจำแฟลชและเขียนส่วนหัวใหม่หลังจากที่เสียงถูกบันทึกและใช้งานแล้ว

งาน - บันทึกเสียง

ในไฟล์ main.cpp เพิ่มคำสั่ง include สำหรับไฟล์ header mic.h:
```
#include "mic.h"
```
ในฟังก์ชัน setup กำหนดค่าปุ่ม C การบันทึกเสียงจะเริ่มต้นเมื่อกดปุ่มนี้ และดำเนินต่อไปเป็นเวลา 4 วินาที:
```
pinMode(WIO_KEY_C, INPUT_PULLUP);
```
ด้านล่างนี้ เริ่มต้นไมโครโฟน จากนั้นพิมพ์ไปยังคอนโซลว่าเสียงพร้อมที่จะบันทึก:
```
mic.init();

Serial.println("Ready.");
```
เหนือฟังก์ชัน loop กำหนดฟังก์ชันเพื่อประมวลผลเสียงที่บันทึกไว้ สำหรับตอนนี้ฟังก์ชันนี้จะไม่ทำอะไร แต่ในบทเรียนนี้จะส่งเสียงเพื่อแปลงเป็นข้อความ:
```
void processAudio()
{

}
```
เพิ่มโค้ดต่อไปนี้ในฟังก์ชัน loop:
```
void loop()
{
    if (digitalRead(WIO_KEY_C) == LOW && !mic.isRecording())
    {
        Serial.println("Starting recording...");
        mic.startRecording();
    }

    if (!mic.isRecording() && mic.isRecordingReady())
    {
        Serial.println("Finished recording");

        processAudio();

        mic.reset();
    }
}
```
โค้ดนี้ตรวจสอบปุ่ม C และหากกดปุ่มนี้และยังไม่ได้เริ่มการบันทึก ตัวแปร _isRecording ของคลาส Mic จะถูกตั้งค่าเป็น true สิ่งนี้จะทำให้เมธอด audioCallback ของคลาส Mic จัดเก็บเสียงจนกว่าจะบันทึกครบ 4 วินาที เมื่อบันทึกเสียงครบ 4 วินาที ตัวแปร _isRecording จะถูกตั้งค่าเป็น false และตัวแปร _isRecordingReady จะถูกตั้งค่าเป็น true จากนั้นจะถูกตรวจสอบในฟังก์ชัน loop และเมื่อเป็น true ฟังก์ชัน processAudio จะถูกเรียก จากนั้นคลาส Mic จะถูกรีเซ็ต
สร้างโค้ดนี้ อัปโหลดไปยัง Wio Terminal ของคุณ และทดสอบผ่าน serial monitor กดปุ่ม C (ปุ่มที่อยู่ด้านซ้ายมือ ใกล้กับสวิตช์เปิดปิด) และพูด เสียง 4 วินาทีจะถูกบันทึก
```
--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1101  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Ready.
Starting recording...
Finished recording
```

💁 คุณสามารถค้นหาโค้ดนี้ได้ในโฟลเดอร์ code-record/wio-terminal 😀 โปรแกรมบันทึกเสียงของคุณประสบความสำเร็จ!

ข้อจำกัดความรับผิดชอบ:
เอกสารนี้ได้รับการแปลโดยใช้บริการแปลภาษา AI Co-op Translator แม้ว่าเราจะพยายามให้การแปลมีความถูกต้องมากที่สุด แต่โปรดทราบว่าการแปลอัตโนมัติอาจมีข้อผิดพลาดหรือความไม่ถูกต้อง เอกสารต้นฉบับในภาษาดั้งเดิมควรถือเป็นแหล่งข้อมูลที่เชื่อถือได้ สำหรับข้อมูลที่สำคัญ ขอแนะนำให้ใช้บริการแปลภาษามืออาชีพ เราไม่รับผิดชอบต่อความเข้าใจผิดหรือการตีความผิดที่เกิดจากการใช้การแปลนี้

38 KiB Raw Permalink Blame History
