อ่านข้อมูล GPS - Wio Terminal

ในส่วนนี้ของบทเรียน คุณจะเพิ่มเซ็นเซอร์ GPS ให้กับ Wio Terminal และอ่านค่าจากเซ็นเซอร์นี้

ฮาร์ดแวร์

Wio Terminal ต้องการเซ็นเซอร์ GPS

เซ็นเซอร์ที่คุณจะใช้คือ Grove GPS Air530 sensor เซ็นเซอร์นี้สามารถเชื่อมต่อกับระบบ GPS หลายระบบเพื่อให้ได้ตำแหน่งที่รวดเร็วและแม่นยำ เซ็นเซอร์นี้ประกอบด้วย 2 ส่วน คือ อุปกรณ์อิเล็กทรอนิกส์หลักของเซ็นเซอร์ และเสาอากาศภายนอกที่เชื่อมต่อด้วยสายไฟบางๆ เพื่อรับคลื่นวิทยุจากดาวเทียม

นี่คือเซ็นเซอร์แบบ UART ซึ่งจะส่งข้อมูล GPS ผ่าน UART

เชื่อมต่อเซ็นเซอร์ GPS

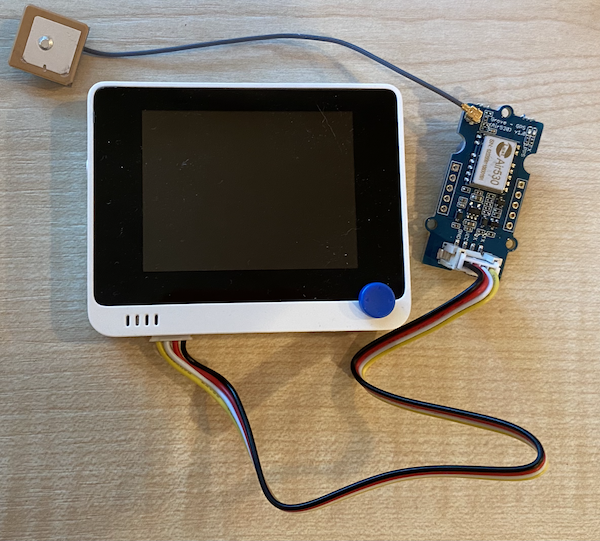

เซ็นเซอร์ Grove GPS สามารถเชื่อมต่อกับ Wio Terminal ได้

งาน - เชื่อมต่อเซ็นเซอร์ GPS

เชื่อมต่อเซ็นเซอร์ GPS

1. เสียบปลายด้านหนึ่งของสาย Grove เข้ากับช่องเสียบของเซ็นเซอร์ GPS สายจะเสียบได้เพียงด้านเดียวเท่านั้น

2. เมื่อ Wio Terminal ไม่ได้เชื่อมต่อกับคอมพิวเตอร์หรือแหล่งจ่ายไฟอื่น ให้เชื่อมต่อปลายอีกด้านของสาย Grove เข้ากับช่องเสียบ Grove ด้านซ้ายของ Wio Terminal (เมื่อมองที่หน้าจอ) ซึ่งเป็นช่องที่ใกล้กับปุ่มเปิด/ปิดมากที่สุด



3. วางเซ็นเซอร์ GPS ในตำแหน่งที่เสาอากาศที่เชื่อมต่อสามารถมองเห็นท้องฟ้าได้ - โดยเฉพาะใกล้หน้าต่างที่เปิดหรือภายนอกอาคาร การไม่มีสิ่งกีดขวางเสาอากาศจะช่วยให้สัญญาณชัดเจนขึ้น

4. ตอนนี้คุณสามารถเชื่อมต่อ Wio Terminal กับคอมพิวเตอร์ของคุณได้แล้ว

5. เซ็นเซอร์ GPS มีไฟ LED 2 ดวง - ไฟ LED สีน้ำเงินจะกระพริบเมื่อมีการส่งข้อมูล และไฟ LED สีเขียวจะกระพริบทุกวินาทีเมื่อรับข้อมูลจากดาวเทียม ตรวจสอบให้แน่ใจว่าไฟ LED สีน้ำเงินกระพริบเมื่อเปิด Wio Terminal หลังจากไม่กี่นาที ไฟ LED สีเขียวจะเริ่มกระพริบ - หากไม่กระพริบ คุณอาจต้องปรับตำแหน่งเสาอากาศ

เขียนโปรแกรมสำหรับเซ็นเซอร์ GPS

ตอนนี้ Wio Terminal สามารถเขียนโปรแกรมเพื่อใช้งานเซ็นเซอร์ GPS ที่เชื่อมต่อได้แล้ว

งาน - เขียนโปรแกรมสำหรับเซ็นเซอร์ GPS

เขียนโปรแกรมให้กับอุปกรณ์

1. สร้างโปรเจกต์ Wio Terminal ใหม่โดยใช้ PlatformIO ตั้งชื่อโปรเจกต์นี้ว่า gps-sensor เพิ่มโค้ดในฟังก์ชัน setup เพื่อกำหนดค่าพอร์ต serial

2. เพิ่มคำสั่ง include ด้านล่างนี้ที่ส่วนบนของไฟล์ main.cpp เพื่อรวมไฟล์ header ที่มีฟังก์ชันสำหรับกำหนดค่าพอร์ต Grove ด้านซ้ายสำหรับ UART

   #include <wiring_private.h>


3. ด้านล่างนี้ ให้เพิ่มโค้ดบรรทัดต่อไปนี้เพื่อประกาศการเชื่อมต่อพอร์ต serial กับพอร์ต UART:

   static Uart Serial3(&sercom3, PIN_WIRE_SCL, PIN_WIRE_SDA, SERCOM_RX_PAD_1, UART_TX_PAD_0);


4. คุณต้องเพิ่มโค้ดบางส่วนเพื่อเปลี่ยนเส้นทางตัวจัดการสัญญาณภายในไปยังพอร์ต serial นี้ เพิ่มโค้ดด้านล่างนี้หลังจากการประกาศ Serial3:

   void SERCOM3_0_Handler()
   {
       Serial3.IrqHandler();
   }

   void SERCOM3_1_Handler()
   {
       Serial3.IrqHandler();
   }

   void SERCOM3_2_Handler()
   {
       Serial3.IrqHandler();
   }

   void SERCOM3_3_Handler()
   {
       Serial3.IrqHandler();
   }


5. ในฟังก์ชัน setup ด้านล่างที่กำหนดค่าพอร์ต Serial ให้กำหนดค่าพอร์ต serial UART ด้วยโค้ดต่อไปนี้:

   Serial3.begin(9600);

   while (!Serial3)
       ; // Wait for Serial3 to be ready

   delay(1000);


6. ด้านล่างโค้ดนี้ในฟังก์ชัน setup ให้เพิ่มโค้ดต่อไปนี้เพื่อเชื่อมต่อพิน Grove กับพอร์ต serial:

   pinPeripheral(PIN_WIRE_SCL, PIO_SERCOM_ALT);


7. เพิ่มฟังก์ชันต่อไปนี้ก่อนฟังก์ชัน loop เพื่อส่งข้อมูล GPS ไปยัง serial monitor:

   void printGPSData()
   {
       Serial.println(Serial3.readStringUntil('\n'));
   }


8. ในฟังก์ชัน loop ให้เพิ่มโค้ดต่อไปนี้เพื่ออ่านข้อมูลจากพอร์ต serial UART และพิมพ์ผลลัพธ์ไปยัง serial monitor:

   while (Serial3.available() > 0)
   {
       printGPSData();
   }

   delay(1000);


   โค้ดนี้จะอ่านข้อมูลจากพอร์ต serial UART ฟังก์ชัน readStringUntil จะอ่านข้อมูลจนกว่าจะเจออักขระตัวสุดท้าย ซึ่งในกรณีนี้คือบรรทัดใหม่ (new line) โค้ดนี้จะอ่านประโยค NMEA ทั้งหมด (ประโยค NMEA จะสิ้นสุดด้วยอักขระบรรทัดใหม่) ตราบใดที่ยังสามารถอ่านข้อมูลจากพอร์ต serial UART ได้ ข้อมูลจะถูกอ่านและส่งไปยัง serial monitor ผ่านฟังก์ชัน printGPSData เมื่อไม่มีข้อมูลให้อ่านอีก ฟังก์ชัน loop จะหน่วงเวลา 1 วินาที (1,000ms)

9. สร้างและอัปโหลดโค้ดไปยัง Wio Terminal

10. เมื่ออัปโหลดเสร็จแล้ว คุณสามารถตรวจสอบข้อมูล GPS ได้โดยใช้ serial monitor

    > Executing task: platformio device monitor <

    --- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
    --- More details at http://bit.ly/pio-monitor-filters
    --- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
    --- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
    $GNGGA,020604.001,4738.538654,N,12208.341758,W,1,3,,164.7,M,-17.1,M,,*67
    $GPGSA,A,1,,,,,,,,,,,,,,,*1E
    $BDGSA,A,1,,,,,,,,,,,,,,,*0F
    $GPGSV,1,1,00*79
    $BDGSV,1,1,00*68


💁 คุณสามารถหาโค้ดนี้ได้ในโฟลเดอร์ code-gps/wio-terminal

😀 โปรแกรมเซ็นเซอร์ GPS ของคุณสำเร็จแล้ว!

---
