ควบคุมรีเลย์ - Wio Terminal

ในส่วนนี้ของบทเรียน คุณจะเพิ่มรีเลย์เข้าไปใน Wio Terminal ของคุณนอกเหนือจากเซ็นเซอร์วัดความชื้นในดิน และควบคุมรีเลย์ตามระดับความชื้นในดิน

ฮาร์ดแวร์

Wio Terminal ต้องการรีเลย์

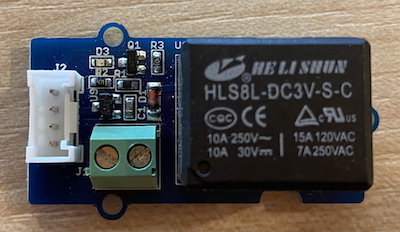

รีเลย์ที่คุณจะใช้คือ Grove relay ซึ่งเป็นรีเลย์แบบเปิดปกติ (หมายความว่าวงจรเอาต์พุตจะเปิดหรือถูกตัดการเชื่อมต่อเมื่อไม่มีสัญญาณส่งไปยังรีเลย์) และสามารถรองรับวงจรเอาต์พุตได้สูงสุด 250V และ 10A

นี่เป็นตัวกระตุ้นแบบดิจิทัล ดังนั้นจึงเชื่อมต่อกับขาพอร์ตดิจิทัลบน Wio Terminal พอร์ตแบบรวมอนาล็อก/ดิจิทัลถูกใช้งานอยู่แล้วกับเซ็นเซอร์วัดความชื้นในดิน ดังนั้นรีเลย์นี้จะเชื่อมต่อกับพอร์ตอื่น ซึ่งเป็นพอร์ตแบบรวม I2C และดิจิทัล

เชื่อมต่อรีเลย์

รีเลย์ Grove สามารถเชื่อมต่อกับพอร์ตดิจิทัลของ Wio Terminal ได้

งานที่ต้องทำ

เชื่อมต่อรีเลย์

1. เสียบปลายด้านหนึ่งของสาย Grove เข้ากับซ็อกเก็ตบนรีเลย์ สายจะเสียบได้เพียงด้านเดียว

2. เมื่อ Wio Terminal ถูกตัดการเชื่อมต่อจากคอมพิวเตอร์หรือแหล่งจ่ายไฟอื่น ให้เชื่อมต่อปลายอีกด้านของสาย Grove เข้ากับซ็อกเก็ต Grove ด้านซ้ายบน Wio Terminal (เมื่อมองที่หน้าจอ) โดยปล่อยให้เซ็นเซอร์วัดความชื้นในดินยังคงเชื่อมต่ออยู่กับซ็อกเก็ตด้านขวา

3. เสียบเซ็นเซอร์วัดความชื้นในดินลงในดิน หากยังไม่ได้เสียบจากบทเรียนก่อนหน้า

เขียนโปรแกรมควบคุมรีเลย์

ตอนนี้ Wio Terminal สามารถเขียนโปรแกรมเพื่อใช้งานรีเลย์ที่เชื่อมต่ออยู่ได้

งานที่ต้องทำ

เขียนโปรแกรมให้กับอุปกรณ์

1. เปิดโปรเจกต์ soil-moisture-sensor จากบทเรียนก่อนหน้าใน VS Code หากยังไม่ได้เปิด คุณจะเพิ่มโค้ดในโปรเจกต์นี้

2. ไม่มีไลบรารีสำหรับตัวกระตุ้นนี้ - มันเป็นตัวกระตุ้นแบบดิจิทัลที่ควบคุมด้วยสัญญาณสูงหรือต่ำ การเปิดใช้งานทำได้โดยการส่งสัญญาณสูงไปยังขา (3.3V) และการปิดใช้งานทำได้โดยการส่งสัญญาณต่ำ (0V) คุณสามารถทำได้โดยใช้ฟังก์ชัน digitalWrite ที่มีอยู่ใน Arduino เริ่มต้นโดยเพิ่มโค้ดต่อไปนี้ที่ด้านล่างของฟังก์ชัน setup เพื่อกำหนดพอร์ต I2C/ดิจิทัลให้เป็นขาเอาต์พุตเพื่อส่งแรงดันไฟฟ้าไปยังรีเลย์:

   pinMode(PIN_WIRE_SCL, OUTPUT);


   PIN_WIRE_SCL คือหมายเลขพอร์ตสำหรับพอร์ต I2C/ดิจิทัล

3. เพื่อทดสอบว่ารีเลย์ทำงานหรือไม่ ให้เพิ่มโค้ดต่อไปนี้ในฟังก์ชัน loop ด้านล่าง delay สุดท้าย:

   digitalWrite(PIN_WIRE_SCL, HIGH);
   delay(500);
   digitalWrite(PIN_WIRE_SCL, LOW);


   โค้ดนี้จะส่งสัญญาณสูงไปยังขาที่รีเลย์เชื่อมต่อเพื่อเปิดใช้งานรีเลย์ รอ 500 มิลลิวินาที (ครึ่งวินาที) จากนั้นส่งสัญญาณต่ำเพื่อปิดรีเลย์

4. สร้างและอัปโหลดโค้ดไปยัง Wio Terminal

5. เมื่ออัปโหลดเสร็จ รีเลย์จะเปิดและปิดทุกๆ 10 วินาที โดยมีความล่าช้าครึ่งวินาทีระหว่างการเปิดและปิด คุณจะได้ยินเสียงคลิกเมื่อรีเลย์เปิดและปิด และไฟ LED บนบอร์ด Grove จะสว่างเมื่อรีเลย์เปิด และดับเมื่อรีเลย์ปิด



ควบคุมรีเลย์ด้วยความชื้นในดิน

เมื่อรีเลย์ทำงานแล้ว คุณสามารถควบคุมมันตามค่าความชื้นในดินได้

งานที่ต้องทำ

ควบคุมรีเลย์

1. ลบ 3 บรรทัดของโค้ดที่คุณเพิ่มเพื่อทดสอบรีเลย์ จากนั้นแทนที่ด้วยโค้ดต่อไปนี้:

   if (soil_moisture > 450)
   {
       Serial.println("Soil Moisture is too low, turning relay on.");
       digitalWrite(PIN_WIRE_SCL, HIGH);
   }
   else
   {
       Serial.println("Soil Moisture is ok, turning relay off.");
       digitalWrite(PIN_WIRE_SCL, LOW);
   }


   โค้ดนี้จะตรวจสอบค่าความชื้นในดินจากเซ็นเซอร์วัดความชื้นในดิน หากค่ามากกว่า 450 จะเปิดรีเลย์ และปิดรีเลย์เมื่อค่าต่ำกว่า 450

   💁 จำไว้ว่าเซ็นเซอร์วัดความชื้นในดินแบบ capacitive จะอ่านค่าความชื้นในดินที่ต่ำกว่าเมื่อดินมีความชื้นมาก และในทางกลับกัน

2. สร้างและอัปโหลดโค้ดไปยัง Wio Terminal

3. ตรวจสอบอุปกรณ์ผ่าน serial monitor คุณจะเห็นรีเลย์เปิดหรือปิดตามค่าความชื้นในดิน ลองในดินแห้ง จากนั้นเติมน้ำ

   Soil Moisture: 638
   Soil Moisture is too low, turning relay on.
   Soil Moisture: 452
   Soil Moisture is too low, turning relay on.
   Soil Moisture: 347
   Soil Moisture is ok, turning relay off.


💁 คุณสามารถหาโค้ดนี้ได้ในโฟลเดอร์ code-relay/wio-terminal

😀 โปรแกรมควบคุมรีเลย์ด้วยเซ็นเซอร์วัดความชื้นในดินของคุณสำเร็จแล้ว!

---
