మీ మైక్రోఫోన్ మరియు స్పీకర్లను ఏర్పాటు చేయండి - Wio టెర్మినల్
ఈ పాఠములో, మీరు మీ Wio టెర్మినల్కు స్పీకర్లను జోడించబోతున్నారు. Wio టెర్మినల్ ఇప్పటికే ఒక మైక్రోఫోన్ను కలిగి ఉంది, దీన్ని మాటలను క్యాప్చర్ చేయడానికి ఉపయోగించవచ్చు.
హార్డ్వేర్
Wio టెర్మినల్ ఇప్పటికే ఒక మైక్తో తీసుకున్నది, దీన్ని స్పీచ్ రికగ్నిషన్ కోసం ఆడియోను క్యాప్చర్ చేయడానికి ఉపయోగించవచ్చు.

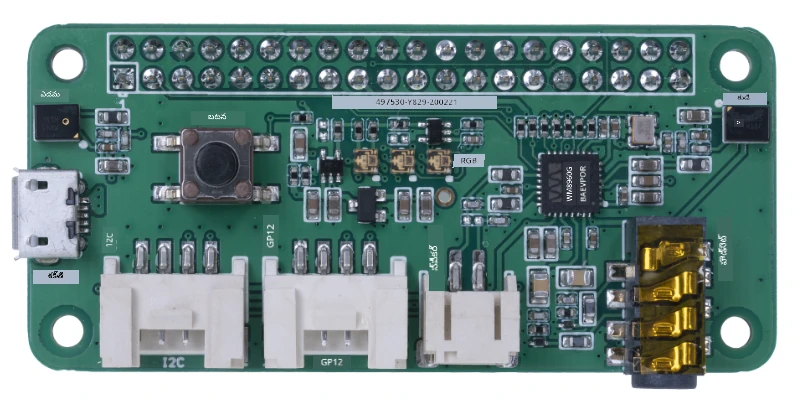

స్పీకర్ను జోడించడానికి, మీరు ReSpeaker 2-Mics Pi Hat ఉపయోగించవచ్చు. ఇది ఒక బాహ్య బోర్డు, ఇది 2 MEMS మైక్రోఫోన్లను, అలాగే ఒక స్పీకర్ కనెక్టర్ మరియు హెడ్ఫోన్ సాకెట్ను కలిగి ఉంటుంది.
మీకు కావలసినది లేదా హెడ్ఫోన్లు, 3.5mm జాక్ కలిగిన స్పీకర్, లేదా Mono Enclosed Speaker - 2W 6 Ohm వంటి JST కనెక్షన్ కలిగిన స్పీకర్ కావాలి.
ReSpeaker 2-Mics Pi Hat కనెక్ట్ చేసుకోవడానికి మీరు 40 పిన్-టు-పిన్ (మాలే-టు-మాలే గా కూడా పిలవబడుతుంది) జంపర్ కేబుల్స్ అవసరం.
💁 మీరు సోల్డరింగ్లో సౌకర్యంగా ఉంటే, మీరు ReSpeaker కనెక్ట్ చేసుకోవడానికి 40 Pin Raspberry Pi Hat Adapter Board For Wio Terminal ఉపయోగించవచ్చు.
మీకు ఆడియో డౌన్లోడ్ మరియు ప్లేబ్యాక్ కోసం SD కార్డ్ కూడా అవసరం. Wio టెర్మినల్ 16GB పరిమితితో SD కార్డ్స్ను మాత్రమే మద్దతు ఇస్తుంది, మరియు అవి FAT32 లేదా exFATగా ఫార్మాట్ చేయబడ్డాయనాల్సి ఉంటుంది.
టాస్క్ - ReSpeaker Pi Hat కనెక్ట్ చేయండి
-
Wio టెర్మినల్ ఆఫ్ చేసి, జంపర్ లీడ్స్ మరియు Wio టెర్మినల్ వెనుక ఉన్న GPIO సాకెట్లను ఉపయోగించి ReSpeaker 2-Mics Pi Hat కనెక్ట్ చేయండి:
పిన్లు ఇలా కనెక్ట్ చేయాలి:
-
ReSpeaker మరియు Wio టెర్మినల్ను GPIO సాకెట్లు ఎత్తుగా మరియు ఎడమ వైపున ఉంచండి.
-
ReSpeaker పై ఉన్న GPIO సాకెట్ యొక్క ఎడమ పైభాగంలో ఉన్న సాకెట్ నుండి మొదలు పెట్టండి. ReSpeaker పై ఎడమ పై సాకెట్ నుండి Wio టెర్మినల్ ఎడమ పై సాకెట్ వరకు పిన్-టు-పిన్ జంపర్ కేబుల్ కనెక్టర్ చేయండి.
-
ఎడమ వైపు ఉన్న GPIO సాకెట్లంతా ఇలా కేపట్టండి. పిన్లు బలంగా ఉండేలా చూసుకోండి.
💁 మీ జంపర్ కేబుల్స్ రిబ్బన్స్గా ఉంటే, వాటిని కూర్చుంచడం సరళంగా ఉంటుంది – అన్ని కేబుల్స్ ని క్రమం తప్పకుండా కనెక్ట్ చేశారని ధృవీకరించుకోవడానికి ఇది సులువు.
-

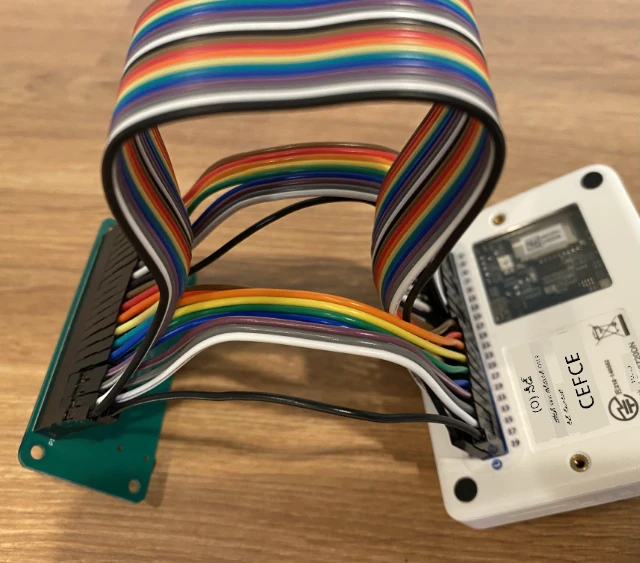

ReSpeaker మరియు Wio టెర్మినల్ యొక్క కుడి వైపు GPIO సాకెట్లను దోస్మీదమ్ము చేసుకోండి. ఈ కేబుల్స్ ఇప్పటికే ఉన్న కేబుల్స్ చుట్టూ పోవాలి.
💁 మీ జంపర్ కేబుల్స్ రిబ్బన్స్గా ఉంటే, వాటిని రెండు రిబ్బన్లుగా విభజించండి. ఉన్న కేబుల్స్ ఒక పక్కన, మరో రిబ్బన్ మరొక పక్కన వదిలండి.

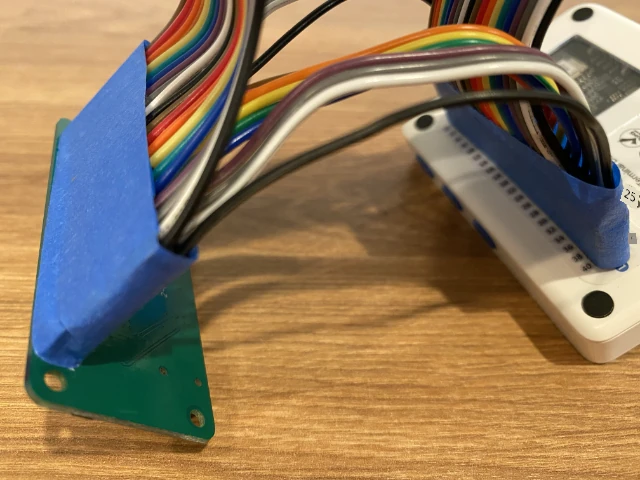

💁 మీరు పిన్లను బ్లాక్లో చీమి ఉంచడానికి స్టికీ టేప్ ఉపయోగించవచ్చు, ఇలా చేస్తే కనెక్ట్ చేస్తున్నప్పుడు పిన్లు తీసివేయకుండా ఉంచగలుగుతారు.
-
మీరు ఒక స్పీకర్ను జోడించాలి.
-
మీరు JST కేబుల్ కలిగి ఉన్న స్పీకర్ ఉపయోగిస్తుంటే, దాన్ని ReSpeaker పైని JST పోర్ట్కు కనెక్ట్ చేయండి.
-
మీరు 3.5mm జాక్ కలిగి ఉన్న స్పీకర్ లేదా హెడ్ఫోన్లను ఉపయోగిస్తుంటే, వాటిని 3.5mm జాక్ సాకెట్లో చొప్పించండి.
-
టాస్క్ - SD కార్డ్ సెట్ చేయండి
-
మీ కంప్యూటర్లో SD కార్డ్ కనెక్ట్ చేయండి, SD కార్డ్ స్లాట్ లేకపోతే బాహ్య రీడర్ ఉపయోగించండి.
-
మీ కంప్యూటర్లో సరైన టూల్ ఉపయోగించి SD కార్డ్ను FAT32 లేదా exFAT ఫైల్ సిస్టమ్తో ఫార్మాట్ చేయండి.
-
SD కార్డ్ను Wio టెర్మినల్ ఎడమ వైపున ఉన్న SD కార్డ్ స్లాట్లో, పవర్ బటన్ కింద ఉన్న స్లాట్లో చొప్పించండి. కార్డ్ సక్రమంగా మరియు క్లిక్ తో లోపలికి వెళ్ళేలా చూసుకోండి – అవసరమైతే ఒక సన్నని టూల్ లేదా మరొక SD కార్డ్ ఉపయోగించి దాని మొత్తం లోపలికి నెట్టండి.
💁 SD కార్డ్ను ఎజెక్ట్ చేయడానికి, దాన్ని కొంచెం నొక్కాలి, అప్పుడు అది బయటకు వస్తుంది. దీని కొరకు ఫ్లాట్-హెడ్ స్క్రూడ్రైవర్ లేదా మరొక SD కార్డ్ వంటి సన్నని టూల్ అవసరం.
