Kurekodi Sauti - Wio Terminal

Katika sehemu hii ya somo, utaandika msimbo wa kurekodi sauti kwenye Wio Terminal yako. Kurekodi sauti kutadhibitiwa na moja ya vitufe vilivyo juu ya Wio Terminal.

Programu kifaa kurekodi sauti

Unaweza kurekodi sauti kutoka kwa kipaza sauti kwa kutumia msimbo wa C++. Wio Terminal ina RAM ya 192KB pekee, ambayo haitoshi kurekodi zaidi ya sekunde chache za sauti. Pia ina kumbukumbu ya flash ya 4MB, ambayo inaweza kutumika badala yake, kuhifadhi sauti iliyorekodiwa kwenye kumbukumbu ya flash.

Kipaza sauti kilichojengwa ndani hurekodi ishara ya analojia, ambayo hubadilishwa kuwa ishara ya kidijitali ambayo Wio Terminal inaweza kutumia. Wakati wa kurekodi sauti, data inahitaji kurekodiwa kwa wakati sahihi - kwa mfano, ili kurekodi sauti kwa 16KHz, sauti inahitaji kurekodiwa mara 16,000 kwa sekunde, kwa vipindi sawa kati ya kila sampuli. Badala ya kutumia msimbo wako kufanya hivi, unaweza kutumia kidhibiti cha ufikiaji wa kumbukumbu moja kwa moja (DMAC). Hii ni mzunguko wa umeme unaoweza kurekodi ishara kutoka mahali fulani na kuiandika kwenye kumbukumbu, bila kuingilia msimbo wako unaoendesha kwenye processor.

✅ Soma zaidi kuhusu DMA kwenye ukurasa wa ufikiaji wa kumbukumbu moja kwa moja kwenye Wikipedia.

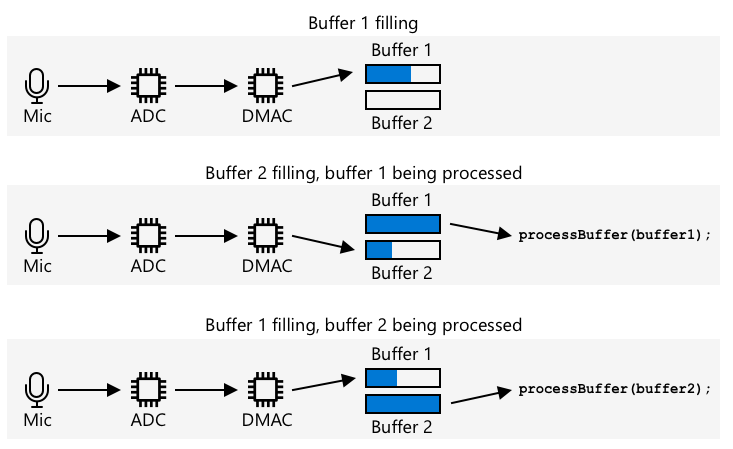

DMAC inaweza kurekodi sauti kutoka kwa ADC kwa vipindi vilivyowekwa, kama vile mara 16,000 kwa sekunde kwa sauti ya 16KHz. Inaweza kuandika data hii iliyorekodiwa kwenye buffer ya kumbukumbu iliyotengwa mapema, na buffer hii inapojazwa, inapatikana kwa msimbo wako kuchakata. Kutumia kumbukumbu hii kunaweza kuchelewesha kurekodi sauti, lakini unaweza kusanidi buffers nyingi. DMAC huandika kwenye buffer 1, kisha inapojazwa, inaarifu msimbo wako kuchakata buffer 1, wakati DMAC huandika kwenye buffer 2. Buffer 2 inapojazwa, inaarifu msimbo wako, na kurudi kuandika kwenye buffer 1. Kwa njia hii, mradi unachakata kila buffer kwa muda mfupi kuliko inavyohitajika kujaza moja, hutapoteza data yoyote.

Kila buffer inaporekodiwa, inaweza kuandikwa kwenye kumbukumbu ya flash. Kumbukumbu ya flash inahitaji kuandikwa kwa kutumia anwani zilizobainishwa, ikieleza wapi kuandika na ukubwa wa kuandika, sawa na kusasisha safu ya byte kwenye kumbukumbu. Kumbukumbu ya flash ina granularity, ikimaanisha operesheni za kufuta na kuandika hutegemea sio tu kuwa na ukubwa maalum, bali pia kuendana na ukubwa huo. Kwa mfano, ikiwa granularity ni byte 4096 na unaomba kufuta kwenye anwani 4200, inaweza kufuta data yote kutoka anwani 4096 hadi 8192. Hii inamaanisha unapoweka data ya sauti kwenye kumbukumbu ya flash, inapaswa kuwa katika vipande vya ukubwa sahihi.

Kazi - sanidi kumbukumbu ya flash

Unda mradi mpya wa Wio Terminal ukitumia PlatformIO. Uite mradi huu smart-timer. Ongeza msimbo kwenye kazi ya setup ili kusanidi mlango wa serial.

Ongeza maktaba zifuatazo za utegemezi kwenye faili ya platformio.ini ili kupata kumbukumbu ya flash:

lib_deps =
    seeed-studio/Seeed Arduino FS @ 2.1.1
    seeed-studio/Seeed Arduino SFUD @ 2.0.2

Fungua faili ya main.cpp na ongeza agizo la kujumuisha maktaba ya kumbukumbu ya flash juu ya faili:
```
#include <sfud.h>
#include <SPI.h>
```
🎓 SFUD inasimama kwa Serial Flash Universal Driver, na ni maktaba iliyoundwa kufanya kazi na chips zote za kumbukumbu ya flash.
Katika kazi ya setup, ongeza msimbo ufuatao kusanidi maktaba ya hifadhi ya flash:
```
while (!(sfud_init() == SFUD_SUCCESS))
    ;

sfud_qspi_fast_read_enable(sfud_get_device(SFUD_W25Q32_DEVICE_INDEX), 2);
```
Hii inazunguka hadi maktaba ya SFUD ianzishwe, kisha inawasha usomaji wa haraka. Kumbukumbu ya flash iliyojengwa ndani inaweza kufikiwa kwa kutumia Queued Serial Peripheral Interface (QSPI), aina ya kidhibiti cha SPI kinachoruhusu ufikiaji endelevu kupitia foleni kwa matumizi madogo ya processor. Hii inafanya iwe haraka kusoma na kuandika kwenye kumbukumbu ya flash.
Unda faili mpya kwenye folda ya src inayoitwa flash_writer.h.
Ongeza yafuatayo juu ya faili hii:
```
#pragma once

#include <Arduino.h>
#include <sfud.h>
```
Hii inajumuisha baadhi ya faili za kichwa zinazohitajika, ikijumuisha faili ya kichwa ya maktaba ya SFUD ili kuingiliana na kumbukumbu ya flash.
Fafanua darasa kwenye faili hii mpya inayoitwa FlashWriter:
```
class FlashWriter
{
public:

private:
};
```
Katika sehemu ya private, ongeza msimbo ufuatao:
```
byte *_sfudBuffer;
size_t _sfudBufferSize;
size_t _sfudBufferPos;
size_t _sfudBufferWritePos;

const sfud_flash *_flash;
```
Hii inafafanua baadhi ya sehemu za buffer ya kutumia kuhifadhi data kabla ya kuiandika kwenye kumbukumbu ya flash. Kuna safu ya byte, _sfudBuffer, ya kuandika data, na buffer hii inapojazwa, data huandikwa kwenye kumbukumbu ya flash. Sehemu ya _sfudBufferPos huhifadhi eneo la sasa la kuandika kwenye buffer hii, na _sfudBufferWritePos huhifadhi eneo kwenye kumbukumbu ya flash la kuandika. _flash ni pointer ya kumbukumbu ya flash ya kuandika - baadhi ya microcontrollers zina chips nyingi za kumbukumbu ya flash.
Ongeza njia ifuatayo kwenye sehemu ya public ili kuanzisha darasa hili:
```
void init()
{
    _flash = sfud_get_device_table() + 0;
    _sfudBufferSize = _flash->chip.erase_gran;
    _sfudBuffer = new byte[_sfudBufferSize];
    _sfudBufferPos = 0;
    _sfudBufferWritePos = 0;
}
```
Hii inasanidi kumbukumbu ya flash kwenye Wio Terminal ya kuandika, na kusanidi buffers kulingana na ukubwa wa granularity wa kumbukumbu ya flash. Hii iko kwenye njia ya init, badala ya constructor kwa kuwa hii inahitaji kuitwa baada ya kumbukumbu ya flash kusanidiwa kwenye kazi ya setup.

Ongeza msimbo ufuatao kwenye sehemu ya public:

void writeSfudBuffer(byte b)
{
    _sfudBuffer[_sfudBufferPos++] = b;
    if (_sfudBufferPos == _sfudBufferSize)
    {
        sfud_erase_write(_flash, _sfudBufferWritePos, _sfudBufferSize, _sfudBuffer);
        _sfudBufferWritePos += _sfudBufferSize;
        _sfudBufferPos = 0;
    }
}

void writeSfudBuffer(byte *b, size_t len)
{
    for (size_t i = 0; i < len; ++i)
    {
        writeSfudBuffer(b[i]);
    }
}

void flushSfudBuffer()
{
    if (_sfudBufferPos > 0)
    {
        sfud_erase_write(_flash, _sfudBufferWritePos, _sfudBufferSize, _sfudBuffer);
        _sfudBufferWritePos += _sfudBufferSize;
        _sfudBufferPos = 0;
    }
}

Msimbo huu unafafanua njia za kuandika byte kwenye mfumo wa hifadhi ya flash. Inafanya kazi kwa kuandika kwenye buffer ya kumbukumbu ambayo ni ya ukubwa sahihi kwa kumbukumbu ya flash, na buffer hii inapojazwa, hii huandikwa kwenye kumbukumbu ya flash, ikifuta data yoyote iliyopo kwenye eneo hilo. Pia kuna flushSfudBuffer ya kuandika buffer isiyokamilika, kwa kuwa data inayorekodiwa haitakuwa sawia na ukubwa wa granularity, hivyo sehemu ya mwisho ya data inahitaji kuandikwa.

💁 Sehemu ya mwisho ya data itaandika data ya ziada isiyohitajika, lakini hili ni sawa kwa kuwa data inayohitajika pekee ndiyo itasomwa.

Kazi - sanidi kurekodi sauti

Unda faili mpya kwenye folda ya src inayoitwa config.h.

Ongeza yafuatayo juu ya faili hii:

#pragma once

#define RATE 16000
#define SAMPLE_LENGTH_SECONDS 4
#define SAMPLES RATE * SAMPLE_LENGTH_SECONDS
#define BUFFER_SIZE (SAMPLES * 2) + 44
#define ADC_BUF_LEN 1600

Msimbo huu unaseti baadhi ya constants kwa ajili ya kurekodi sauti.

Constant	Thamani	Maelezo
RATE	16000	Kiwango cha sampuli kwa sauti. 16,000 ni 16KHz
SAMPLE_LENGTH_SECONDS	4	Urefu wa sauti ya kurekodi. Hii imewekwa kwa sekunde 4. Ili kurekodi sauti ndefu, ongeza thamani hii.
SAMPLES	64000	Jumla ya idadi ya sampuli za sauti zitakazorekodiwa. Imewekwa kwa kiwango cha sampuli * idadi ya sekunde
BUFFER_SIZE	128044	Ukubwa wa buffer ya sauti ya kurekodi. Sauti itarekodiwa kama faili ya WAV, ambayo ni byte 44 za kichwa, kisha byte 128,000 za data ya sauti (kila sampuli ni byte 2)
ADC_BUF_LEN	1600	Ukubwa wa buffers za kutumia kurekodi sauti kutoka DMAC

💁 Ikiwa unahisi sekunde 4 ni fupi sana kuomba timer, unaweza kuongeza thamani ya SAMPLE_LENGTH_SECONDS, na thamani zingine zote zitahesabiwa upya.

Unda faili mpya kwenye folda ya src inayoitwa mic.h.
Ongeza yafuatayo juu ya faili hii:
```
#pragma once

#include <Arduino.h>

#include "config.h"
#include "flash_writer.h"
```
Hii inajumuisha baadhi ya faili za kichwa zinazohitajika, ikijumuisha faili za config.h na FlashWriter.

Ongeza yafuatayo kufafanua darasa la Mic ambalo linaweza kurekodi kutoka kwa kipaza sauti:

class Mic
{
public:
    Mic()
    {
        _isRecording = false;
        _isRecordingReady = false;
    }

    void startRecording()
    {
        _isRecording = true;
        _isRecordingReady = false;
    }

    bool isRecording()
    {
        return _isRecording;
    }

    bool isRecordingReady()
    {
        return _isRecordingReady;
    }

private:
    volatile bool _isRecording;
    volatile bool _isRecordingReady;
    FlashWriter _writer;
};

Mic mic;

Darasa hili kwa sasa lina sehemu chache tu za kufuatilia ikiwa kurekodi kumeanza, na ikiwa kurekodi kumeandaliwa tayari kutumika. DMAC inaposanidiwa, inaendelea kuandika kwenye buffers za kumbukumbu, hivyo bendera ya _isRecording huamua ikiwa hizi zinapaswa kuchakatwa au kupuuzwa. Bendera ya _isRecordingReady itawekwa wakati sekunde 4 zinazohitajika za sauti zimekamilika kurekodiwa. Sehemu ya _writer inatumika kuhifadhi data ya sauti kwenye kumbukumbu ya flash.

Kisha, kutangazwa kwa variable ya kimataifa kwa mfano wa darasa la Mic.

Ongeza msimbo ufuatao kwenye sehemu ya private ya darasa la Mic:

typedef struct
{
    uint16_t btctrl;
    uint16_t btcnt;
    uint32_t srcaddr;
    uint32_t dstaddr;
    uint32_t descaddr;
} dmacdescriptor;

// Globals - DMA and ADC
volatile dmacdescriptor _wrb[DMAC_CH_NUM] __attribute__((aligned(16)));
dmacdescriptor _descriptor_section[DMAC_CH_NUM] __attribute__((aligned(16)));
dmacdescriptor _descriptor __attribute__((aligned(16)));

void configureDmaAdc()
{
    // Configure DMA to sample from ADC at a regular interval (triggered by timer/counter)
    DMAC->BASEADDR.reg = (uint32_t)_descriptor_section;                    // Specify the location of the descriptors
    DMAC->WRBADDR.reg = (uint32_t)_wrb;                                    // Specify the location of the write back descriptors
    DMAC->CTRL.reg = DMAC_CTRL_DMAENABLE | DMAC_CTRL_LVLEN(0xf);           // Enable the DMAC peripheral
    DMAC->Channel[1].CHCTRLA.reg = DMAC_CHCTRLA_TRIGSRC(TC5_DMAC_ID_OVF) | // Set DMAC to trigger on TC5 timer overflow
                                    DMAC_CHCTRLA_TRIGACT_BURST;             // DMAC burst transfer

    _descriptor.descaddr = (uint32_t)&_descriptor_section[1];                    // Set up a circular descriptor
    _descriptor.srcaddr = (uint32_t)&ADC1->RESULT.reg;                           // Take the result from the ADC0 RESULT register
    _descriptor.dstaddr = (uint32_t)_adc_buf_0 + sizeof(uint16_t) * ADC_BUF_LEN; // Place it in the adc_buf_0 array
    _descriptor.btcnt = ADC_BUF_LEN;                                             // Beat count
    _descriptor.btctrl = DMAC_BTCTRL_BEATSIZE_HWORD |                            // Beat size is HWORD (16-bits)
                            DMAC_BTCTRL_DSTINC |                                    // Increment the destination address
                            DMAC_BTCTRL_VALID |                                     // Descriptor is valid
                            DMAC_BTCTRL_BLOCKACT_SUSPEND;                           // Suspend DMAC channel 0 after block transfer
    memcpy(&_descriptor_section[0], &_descriptor, sizeof(_descriptor));          // Copy the descriptor to the descriptor section

    _descriptor.descaddr = (uint32_t)&_descriptor_section[0];                    // Set up a circular descriptor
    _descriptor.srcaddr = (uint32_t)&ADC1->RESULT.reg;                           // Take the result from the ADC0 RESULT register
    _descriptor.dstaddr = (uint32_t)_adc_buf_1 + sizeof(uint16_t) * ADC_BUF_LEN; // Place it in the adc_buf_1 array
    _descriptor.btcnt = ADC_BUF_LEN;                                             // Beat count
    _descriptor.btctrl = DMAC_BTCTRL_BEATSIZE_HWORD |                            // Beat size is HWORD (16-bits)
                            DMAC_BTCTRL_DSTINC |                                    // Increment the destination address
                            DMAC_BTCTRL_VALID |                                     // Descriptor is valid
                            DMAC_BTCTRL_BLOCKACT_SUSPEND;                           // Suspend DMAC channel 0 after block transfer
    memcpy(&_descriptor_section[1], &_descriptor, sizeof(_descriptor));          // Copy the descriptor to the descriptor section

    // Configure NVIC
    NVIC_SetPriority(DMAC_1_IRQn, 0); // Set the Nested Vector Interrupt Controller (NVIC) priority for DMAC1 to 0 (highest)
    NVIC_EnableIRQ(DMAC_1_IRQn);      // Connect DMAC1 to Nested Vector Interrupt Controller (NVIC)

    // Activate the suspend (SUSP) interrupt on DMAC channel 1
    DMAC->Channel[1].CHINTENSET.reg = DMAC_CHINTENSET_SUSP;

    // Configure ADC
    ADC1->INPUTCTRL.bit.MUXPOS = ADC_INPUTCTRL_MUXPOS_AIN12_Val; // Set the analog input to ADC0/AIN2 (PB08 - A4 on Metro M4)
    while (ADC1->SYNCBUSY.bit.INPUTCTRL)
        ;                              // Wait for synchronization
    ADC1->SAMPCTRL.bit.SAMPLEN = 0x00; // Set max Sampling Time Length to half divided ADC clock pulse (2.66us)
    while (ADC1->SYNCBUSY.bit.SAMPCTRL)
        ;                                         // Wait for synchronization
    ADC1->CTRLA.reg = ADC_CTRLA_PRESCALER_DIV128; // Divide Clock ADC GCLK by 128 (48MHz/128 = 375kHz)
    ADC1->CTRLB.reg = ADC_CTRLB_RESSEL_12BIT |    // Set ADC resolution to 12 bits
                        ADC_CTRLB_FREERUN;          // Set ADC to free run mode
    while (ADC1->SYNCBUSY.bit.CTRLB)
        ;                       // Wait for synchronization
    ADC1->CTRLA.bit.ENABLE = 1; // Enable the ADC
    while (ADC1->SYNCBUSY.bit.ENABLE)
        ;                       // Wait for synchronization
    ADC1->SWTRIG.bit.START = 1; // Initiate a software trigger to start an ADC conversion
    while (ADC1->SYNCBUSY.bit.SWTRIG)
        ; // Wait for synchronization

    // Enable DMA channel 1
    DMAC->Channel[1].CHCTRLA.bit.ENABLE = 1;

    // Configure Timer/Counter 5
    GCLK->PCHCTRL[TC5_GCLK_ID].reg = GCLK_PCHCTRL_CHEN |     // Enable peripheral channel for TC5
                                        GCLK_PCHCTRL_GEN_GCLK1; // Connect generic clock 0 at 48MHz

    TC5->COUNT16.WAVE.reg = TC_WAVE_WAVEGEN_MFRQ; // Set TC5 to Match Frequency (MFRQ) mode
    TC5->COUNT16.CC[0].reg = 3000 - 1;            // Set the trigger to 16 kHz: (4Mhz / 16000) - 1
    while (TC5->COUNT16.SYNCBUSY.bit.CC0)
        ; // Wait for synchronization

    // Start Timer/Counter 5
    TC5->COUNT16.CTRLA.bit.ENABLE = 1; // Enable the TC5 timer
    while (TC5->COUNT16.SYNCBUSY.bit.ENABLE)
        ; // Wait for synchronization
}

uint16_t _adc_buf_0[ADC_BUF_LEN];
uint16_t _adc_buf_1[ADC_BUF_LEN];

Msimbo huu unafafanua njia ya configureDmaAdc ambayo inasanidi DMAC, ikiunganisha na ADC na kuiweka kujaza buffers mbili tofauti zinazobadilishana, _adc_buf_0 na _adc_buf_1.

💁 Moja ya changamoto za maendeleo ya microcontroller ni ugumu wa msimbo unaohitajika kuingiliana na vifaa, kwa kuwa msimbo wako unaendesha kwa kiwango cha chini sana ukishughulika moja kwa moja na vifaa. Msimbo huu ni mgumu zaidi kuliko kile unachoweza kuandika kwa kompyuta ya bodi moja au kompyuta ya mezani kwa kuwa hakuna mfumo wa uendeshaji wa kusaidia. Kuna baadhi ya maktaba zinazopatikana ambazo zinaweza kurahisisha hili, lakini bado kuna ugumu mwingi.

Chini ya hii, ongeza msimbo ufuatao:

// WAV files have a header. This struct defines that header
struct wavFileHeader
{
    char riff[4];         /* "RIFF"                                  */
    long flength;         /* file length in bytes                    */
    char wave[4];         /* "WAVE"                                  */
    char fmt[4];          /* "fmt "                                  */
    long chunk_size;      /* size of FMT chunk in bytes (usually 16) */
    short format_tag;     /* 1=PCM, 257=Mu-Law, 258=A-Law, 259=ADPCM */
    short num_chans;      /* 1=mono, 2=stereo                        */
    long srate;           /* Sampling rate in samples per second     */
    long bytes_per_sec;   /* bytes per second = srate*bytes_per_samp */
    short bytes_per_samp; /* 2=16-bit mono, 4=16-bit stereo          */
    short bits_per_samp;  /* Number of bits per sample               */
    char data[4];         /* "data"                                  */
    long dlength;         /* data length in bytes (filelength - 44)  */
};

void initBufferHeader()
{
    wavFileHeader wavh;

    strncpy(wavh.riff, "RIFF", 4);
    strncpy(wavh.wave, "WAVE", 4);
    strncpy(wavh.fmt, "fmt ", 4);
    strncpy(wavh.data, "data", 4);

    wavh.chunk_size = 16;
    wavh.format_tag = 1; // PCM
    wavh.num_chans = 1;  // mono
    wavh.srate = RATE;
    wavh.bytes_per_sec = (RATE * 1 * 16 * 1) / 8;
    wavh.bytes_per_samp = 2;
    wavh.bits_per_samp = 16;
    wavh.dlength = RATE * 2 * 1 * 16 / 2;
    wavh.flength = wavh.dlength + 44;

    _writer.writeSfudBuffer((byte *)&wavh, 44);
}

Msimbo huu unafafanua kichwa cha WAV kama struct inayochukua byte 44 za kumbukumbu. Inaandika maelezo kwenye kiwango cha faili ya sauti, ukubwa, na idadi ya njia. Kichwa hiki kisha kinaandikwa kwenye kumbukumbu ya flash.

Chini ya msimbo huu, ongeza yafuatayo kutangaza njia ya kuitwa wakati buffers za sauti ziko tayari kuchakatwa:

void audioCallback(uint16_t *buf, uint32_t buf_len)
{
    static uint32_t idx = 44;

    if (_isRecording)
    {
        for (uint32_t i = 0; i < buf_len; i++)
        {
            int16_t audio_value = ((int16_t)buf[i] - 2048) * 16;

            _writer.writeSfudBuffer(audio_value & 0xFF);
            _writer.writeSfudBuffer((audio_value >> 8) & 0xFF);
        }

        idx += buf_len;

        if (idx >= BUFFER_SIZE)
        {
            _writer.flushSfudBuffer();
            idx = 44;
            _isRecording = false;
            _isRecordingReady = true;
        }
    }
}

Buffers za sauti ni safu za namba za 16-bit zenye sauti kutoka kwa ADC. ADC inarudisha thamani zisizo na ishara za 12-bit (0-1023), hivyo hizi zinahitaji kubadilishwa kuwa thamani za 16-bit zenye ishara, kisha kubadilishwa kuwa byte 2 kuhifadhiwa kama data ghafi ya binary.

Byte hizi zinaandikwa kwenye buffers za kumbukumbu ya flash. Uandishi huanza kwenye index 44 - hii ni offset kutoka byte 44 zilizoandikwa kama kichwa cha faili ya WAV. Mara byte zote zinazohitajika kwa urefu wa sauti uliowekwa zimekamilika kurekodiwa, data iliyobaki inaandikwa kwenye kumbukumbu ya flash.

Katika sehemu ya public ya darasa la Mic, ongeza msimbo ufuatao:

void dmaHandler()
{
    static uint8_t count = 0;

    if (DMAC->Channel[1].CHINTFLAG.bit.SUSP)
    {
        DMAC->Channel[1].CHCTRLB.reg = DMAC_CHCTRLB_CMD_RESUME;
        DMAC->Channel[1].CHINTFLAG.bit.SUSP = 1;

        if (count)
        {
            audioCallback(_adc_buf_0, ADC_BUF_LEN);
        }
        else
        {
            audioCallback(_adc_buf_1, ADC_BUF_LEN);
        }

        count = (count + 1) % 2;
    }
}

Msimbo huu utaitwa na DMAC kuarifu msimbo wako kuchakata buffers. Unakagua ikiwa kuna data ya kuchakata, na kuita njia ya audioCallback na buffer husika.

Nje ya darasa, baada ya tangazo la Mic mic;, ongeza msimbo ufuatao:
```
void DMAC_1_Handler()
{
    mic.dmaHandler();
}
```
DMAC_1_Handler itaitwa na DMAC wakati buffers ziko tayari kuchakatwa. Kazi hii inapatikana kwa jina, hivyo inahitaji tu kuwepo ili kuitwa.
Ongeza njia mbili zifuatazo kwenye sehemu ya public ya darasa la Mic:
```
void init()
{
    analogReference(AR_INTERNAL2V23);

    _writer.init();

    initBufferHeader();
    configureDmaAdc();
}

void reset()
{
    _isRecordingReady = false;
    _isRecording = false;

    _writer.reset();

    initBufferHeader();
}
```
Njia ya init ina msimbo wa kuanzisha darasa la Mic. Njia hii inasanidi voltage sahihi kwa pini ya Mic, inasanidi mwandishi wa kumbukumbu ya flash, inaandika kichwa cha faili ya WAV, na inasanidi DMAC. Njia ya reset inafuta kumbukumbu ya flash na kuandika upya kichwa baada ya sauti kurekodiwa na kutumika.

Kazi - kurekodi sauti

Katika faili ya main.cpp, ongeza agizo la kujumuisha faili ya kichwa ya mic.h:
```
#include "mic.h"
```
Katika kazi ya setup, sanidi kitufe cha C. Kurekodi sauti kutaanza kitufe hiki kitakapobonyezwa, na kuendelea kwa sekunde 4:
```
pinMode(WIO_KEY_C, INPUT_PULLUP);
```
Chini ya hii, anzisha kipaza sauti, kisha chapisha kwenye koni kwamba sauti iko tayari kurekodiwa:
```
mic.init();

Serial.println("Ready.");
```
Juu ya kazi ya loop, fafanua kazi ya kuchakata sauti iliyorekodiwa. Kwa sasa hii haifanyi chochote, lakini baadaye katika somo hili itatuma hotuba kubadilishwa kuwa maandishi:
```
void processAudio()
{

}
```
Ongeza yafuatayo kwenye kazi ya loop:
```
void loop()
{
    if (digitalRead(WIO_KEY_C) == LOW && !mic.isRecording())
    {
        Serial.println("Starting recording...");
        mic.startRecording();
    }

    if (!mic.isRecording() && mic.isRecordingReady())
    {
        Serial.println("Finished recording");

        processAudio();

        mic.reset();
    }
}
```
Msimbo huu unakagua kitufe cha C, na ikiwa kitufe hiki kimebonyezwa na kurekodi hakujaanza, basi sehemu ya _isRecording ya darasa la Mic inakuwa true. Hii itasababisha njia ya audioCallback ya darasa la Mic kuhifadhi sauti hadi sekunde 4 zimekamilika kurekodiwa. Mara sekunde 4 za sauti zimekamilika kurekodiwa, sehemu ya _isRecording inakuwa false, na sehemu ya _isRecordingReady inakuwa true. Hii kisha inakaguliwa kwenye kazi ya loop, na inapokuwa true kazi ya processAudio inaitwa, kisha darasa la mic linaanzishwa upya.

Jenga msimbo huu, upakie kwenye Wio Terminal yako na ujaribu kupitia monitor ya serial. Bonyeza kitufe cha C (kile kilicho upande wa kushoto, karibu na swichi ya nguvu), na zungumza. Sekunde 4 za sauti zitarekodiwa.

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1101  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Ready.
Starting recording...
Finished recording

💁 Unaweza kupata msimbo huu katika folda ya code-record/wio-terminal. 😀 Programu yako ya kurekodi sauti imefanikiwa!

Kanusho:
Hati hii imetafsiriwa kwa kutumia huduma ya kutafsiri ya AI Co-op Translator. Ingawa tunajitahidi kuhakikisha usahihi, tafadhali fahamu kuwa tafsiri za kiotomatiki zinaweza kuwa na makosa au kutokuwa sahihi. Hati ya asili katika lugha yake ya awali inapaswa kuzingatiwa kama chanzo cha mamlaka. Kwa taarifa muhimu, tafsiri ya kitaalamu ya binadamu inapendekezwa. Hatutawajibika kwa kutoelewana au tafsiri zisizo sahihi zinazotokana na matumizi ya tafsiri hii.

25 KiB Raw Permalink Blame History
