Измерение влажности почвы - Wio Terminal

В этой части урока вы добавите емкостный датчик влажности почвы к вашему Wio Terminal и будете считывать значения с него.

Оборудование

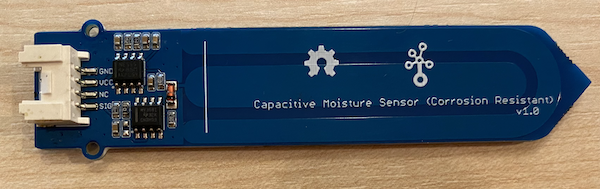

Для Wio Terminal потребуется емкостный датчик влажности почвы.

Датчик, который вы будете использовать, — это емкостный датчик влажности почвы, который измеряет влажность почвы, определяя её емкость — свойство, изменяющееся в зависимости от уровня влажности. С увеличением влажности почвы напряжение уменьшается.

Это аналоговый датчик, который подключается к аналоговым выводам Wio Terminal, используя встроенный АЦП для создания значения в диапазоне от 0 до 1023.

Подключение датчика влажности почвы

Емкостный датчик влажности почвы Grove можно подключить к настраиваемому аналоговому/цифровому порту Wio Terminal.

Задача - подключить датчик влажности почвы

Подключите датчик влажности почвы.

Вставьте один конец кабеля Grove в разъем на датчике влажности почвы. Кабель вставляется только в одном направлении.
Отключив Wio Terminal от компьютера или другого источника питания, подключите другой конец кабеля Grove к правому разъему Grove на Wio Terminal, если смотреть на экран. Это разъем, который находится дальше всего от кнопки питания.

Вставьте датчик влажности почвы в почву. На датчике есть «линия максимального уровня» — белая линия, проходящая через датчик. Вставьте датчик до этой линии, но не глубже.

Теперь вы можете подключить Wio Terminal к вашему компьютеру.

Программирование датчика влажности почвы

Теперь Wio Terminal можно запрограммировать для работы с подключенным датчиком влажности почвы.

Задача - запрограммировать датчик влажности почвы

Программируйте устройство.

Создайте новый проект для Wio Terminal, используя PlatformIO. Назовите проект soil-moisture-sensor. Добавьте код в функцию setup для настройки последовательного порта.

⚠️ Вы можете обратиться к инструкции по созданию проекта PlatformIO в проекте 1, уроке 1, если потребуется.
Для этого датчика нет библиотеки, поэтому вы можете считывать данные с аналогового вывода, используя встроенную функцию Arduino analogRead. Начните с настройки аналогового вывода для ввода, чтобы можно было считывать значения, добавив следующий код в функцию setup.
```
pinMode(A0, INPUT);
```
Этот код устанавливает вывод A0, комбинированный аналоговый/цифровой вывод, как входной вывод, с которого можно считывать напряжение.
Добавьте следующий код в функцию loop для считывания напряжения с этого вывода:
```
int soil_moisture = analogRead(A0);
```
Под этим кодом добавьте следующий код для вывода значения в последовательный порт:
```
Serial.print("Soil Moisture: ");
Serial.println(soil_moisture);
```
В конце добавьте задержку на 10 секунд:
```
delay(10000);
```
Соберите и загрузите код на Wio Terminal.

⚠️ Вы можете обратиться к инструкции по созданию проекта PlatformIO в проекте 1, уроке 1, если потребуется.

После загрузки вы можете наблюдать за влажностью почвы, используя последовательный монитор. Добавьте немного воды в почву или извлеките датчик из почвы и посмотрите, как изменяется значение.

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Soil Moisture: 526
Soil Moisture: 529
Soil Moisture: 521
Soil Moisture: 494
Soil Moisture: 454
Soil Moisture: 456
Soil Moisture: 395
Soil Moisture: 388
Soil Moisture: 394
Soil Moisture: 391

В приведенном выше примере выходных данных видно, как напряжение падает при добавлении воды.

💁 Вы можете найти этот код в папке code/wio-terminal.

😀 Программа для датчика влажности почвы успешно завершена!
