Измерение температуры - Wio Terminal

В этой части урока вы добавите датчик температуры к вашему Wio Terminal и будете считывать значения температуры с него.

Аппаратное обеспечение

Для Wio Terminal требуется датчик температуры.

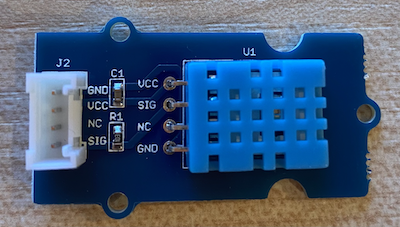

Датчик, который вы будете использовать, — это датчик влажности и температуры DHT11, объединяющий два датчика в одном корпусе. Это довольно популярное устройство, и существует множество коммерчески доступных датчиков, которые объединяют измерение температуры, влажности, а иногда и атмосферного давления. Компонент для измерения температуры представляет собой термистор с отрицательным температурным коэффициентом (NTC), сопротивление которого уменьшается с увеличением температуры.

Это цифровой датчик, поэтому он имеет встроенный АЦП (аналогово-цифровой преобразователь), который создает цифровой сигнал с данными о температуре и влажности, которые может считывать микроконтроллер.

Подключение датчика температуры

Датчик температуры Grove можно подключить к цифровому порту Wio Terminal.

Задание - подключите датчик температуры

Подключите датчик температуры.

Вставьте один конец кабеля Grove в разъем на датчике влажности и температуры. Кабель вставляется только в одном направлении.

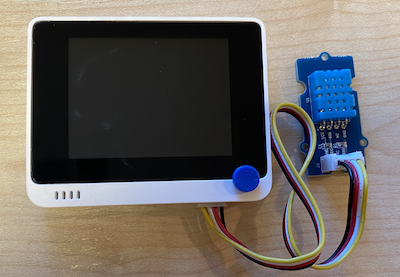

Отключив Wio Terminal от компьютера или другого источника питания, подключите другой конец кабеля Grove к правому разъему Grove на Wio Terminal, если смотреть на экран. Это разъем, который находится дальше всего от кнопки питания.

Программирование датчика температуры

Теперь Wio Terminal можно запрограммировать для работы с подключенным датчиком температуры.

Задание - программирование датчика температуры

Программируйте устройство.

Создайте новый проект для Wio Terminal с использованием PlatformIO. Назовите проект temperature-sensor. Добавьте код в функцию setup для настройки последовательного порта.

⚠️ Вы можете обратиться к инструкциям по созданию проекта PlatformIO в проекте 1, уроке 1, если это необходимо.
Добавьте зависимость от библиотеки Seeed Grove Humidity and Temperature sensor в файл platformio.ini проекта:
```
lib_deps =
    seeed-studio/Grove Temperature And Humidity Sensor @ 1.0.1
```
⚠️ Вы можете обратиться к инструкциям по добавлению библиотек в проект PlatformIO в проекте 1, уроке 4, если это необходимо.
Добавьте следующие директивы #include в начало файла, под существующей строкой #include <Arduino.h>:
```
#include <DHT.h>
#include <SPI.h>
```
Эти директивы импортируют файлы, необходимые для взаимодействия с датчиком. Заголовочный файл DHT.h содержит код для работы с самим датчиком, а добавление заголовочного файла SPI.h гарантирует, что код, необходимый для связи с датчиком, будет подключен при компиляции приложения.
Перед функцией setup объявите датчик DHT:
```
DHT dht(D0, DHT11);
```
Это объявляет экземпляр класса DHT, который управляет Digital Humidity and Temperature датчиком. Он подключен к порту D0, правому разъему Grove на Wio Terminal. Второй параметр указывает, что используется датчик DHT11 — библиотека, которую вы используете, поддерживает и другие варианты этого датчика.

В функции setup добавьте код для настройки последовательного соединения:

void setup()
{
    Serial.begin(9600);

    while (!Serial)
        ; // Wait for Serial to be ready

    delay(1000);
}

В конце функции setup, после последней строки delay, добавьте вызов для запуска датчика DHT:
```
dht.begin();
```
В функции loop добавьте код для вызова датчика и вывода температуры в последовательный порт:
```
void loop()
{
    float temp_hum_val[2] = {0};
    dht.readTempAndHumidity(temp_hum_val);
    Serial.print("Temperature: ");
    Serial.print(temp_hum_val[1]);
    Serial.println ("°C");

    delay(10000);
}
```
Этот код объявляет пустой массив из двух чисел с плавающей точкой и передает его в вызов readTempAndHumidity экземпляра DHT. Этот вызов заполняет массив двумя значениями — влажность записывается в 0-й элемент массива (помните, что в C++ массивы нумеруются с 0, поэтому 0-й элемент — это "первый" элемент массива), а температура записывается в 1-й элемент.

Температура считывается из 1-го элемента массива и выводится в последовательный порт.

🇺🇸 Температура считывается в градусах Цельсия. Для американцев: чтобы преобразовать это значение в градусы Фаренгейта, разделите значение в Цельсиях на 5, затем умножьте на 9 и добавьте 32. Например, значение температуры 20°C преобразуется в ((20/5)*9) + 32 = 68°F.
Соберите и загрузите код на Wio Terminal.

⚠️ Вы можете обратиться к инструкциям по созданию проекта PlatformIO в проекте 1, уроке 1, если это необходимо.

После загрузки вы можете отслеживать температуру с помощью последовательного монитора:

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 24.00°C

💁 Этот код можно найти в папке code-temperature/wio-terminal.

😀 Ваше приложение для работы с датчиком температуры успешно создано!
