Capturar áudio - Raspberry Pi

Nesta parte da lição, vais escrever código para capturar áudio no teu Raspberry Pi. A captura de áudio será controlada por um botão.

Hardware

O Raspberry Pi precisa de um botão para controlar a captura de áudio.

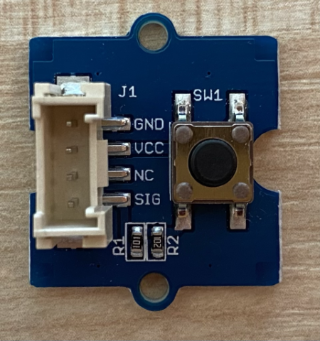

O botão que vais usar é um botão Grove. Este é um sensor digital que liga ou desliga um sinal. Estes botões podem ser configurados para enviar um sinal alto quando o botão é pressionado, e baixo quando não é, ou baixo quando pressionado e alto quando não é.

Se estiveres a usar um ReSpeaker 2-Mics Pi HAT como microfone, não é necessário conectar um botão, pois este HAT já tem um botão integrado. Podes passar para a próxima secção.

Conectar o botão

O botão pode ser conectado ao Grove Base Hat.

Tarefa - conectar o botão

Insere uma extremidade de um cabo Grove na entrada do módulo do botão. Só encaixará de uma forma.

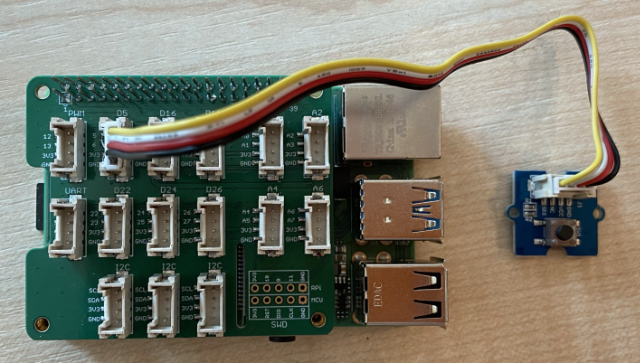

Com o Raspberry Pi desligado, conecta a outra extremidade do cabo Grove à entrada digital marcada como D5 no Grove Base Hat conectado ao Pi. Esta entrada é a segunda da esquerda, na fila de entradas ao lado dos pinos GPIO.

Capturar áudio

Podes capturar áudio do microfone usando código em Python.

Tarefa - capturar áudio

Liga o Pi e espera que ele inicie.
Abre o VS Code, diretamente no Pi ou conecta-te através da extensão Remote SSH.
O pacote PyAudio Pip tem funções para gravar e reproduzir áudio. Este pacote depende de algumas bibliotecas de áudio que precisam de ser instaladas primeiro. Executa os seguintes comandos no terminal para instalá-las:
```
sudo apt update
sudo apt install libportaudio0 libportaudio2 libportaudiocpp0 portaudio19-dev libasound2-plugins --yes
```
Instala o pacote PyAudio Pip.
```
pip3 install pyaudio
```
Cria uma nova pasta chamada smart-timer e adiciona um ficheiro chamado app.py a esta pasta.
Adiciona as seguintes importações ao topo deste ficheiro:
```
import io
import pyaudio
import time
import wave

from grove.factory import Factory
```
Isto importa o módulo pyaudio, alguns módulos padrão do Python para lidar com ficheiros WAV, e o módulo grove.factory para importar uma Factory que cria uma classe de botão.
Abaixo disso, adiciona código para criar um botão Grove.

Se estiveres a usar o ReSpeaker 2-Mics Pi HAT, usa o seguinte código:
```
# The button on the ReSpeaker 2-Mics Pi HAT
button = Factory.getButton("GPIO-LOW", 17)
```
Isto cria um botão na porta D17, a porta à qual o botão no ReSpeaker 2-Mics Pi HAT está conectado. Este botão está configurado para enviar um sinal baixo quando pressionado.

Se não estiveres a usar o ReSpeaker 2-Mics Pi HAT e estiveres a usar um botão Grove conectado ao Base Hat, usa este código:
```
button = Factory.getButton("GPIO-HIGH", 5)
```
Isto cria um botão na porta D5, configurado para enviar um sinal alto quando pressionado.
Abaixo disso, cria uma instância da classe PyAudio para lidar com áudio:
```
audio = pyaudio.PyAudio()
```
Declara o número da placa de hardware para o microfone e altifalante. Este será o número da placa que encontraste ao executar arecord -l e aplay -l anteriormente nesta lição.
```
microphone_card_number = <microphone card number>
speaker_card_number = <speaker card number>
```
Substitui <microphone card number> pelo número da placa do teu microfone.

Substitui <speaker card number> pelo número da placa do teu altifalante, o mesmo número que configuraste no ficheiro alsa.conf.
Abaixo disso, declara a taxa de amostragem a usar para a captura e reprodução de áudio. Poderás precisar de alterar isto dependendo do hardware que estás a usar.
```
rate = 48000 #48KHz
```
Se obtiveres erros de taxa de amostragem ao executar este código mais tarde, altera este valor para 44100 ou 16000. Quanto maior o valor, melhor a qualidade do som.
Abaixo disso, cria uma nova função chamada capture_audio. Esta será chamada para capturar áudio do microfone:
```
def capture_audio():
```

Dentro desta função, adiciona o seguinte para capturar o áudio:

stream = audio.open(format = pyaudio.paInt16,
                    rate = rate,
                    channels = 1,
                    input_device_index = microphone_card_number,
                    input = True,
                    frames_per_buffer = 4096)

frames = []

while button.is_pressed():
    frames.append(stream.read(4096))

stream.stop_stream()
stream.close()

Este código abre um fluxo de entrada de áudio usando o objeto PyAudio. Este fluxo capturará áudio do microfone a 16KHz, capturando-o em buffers de 4096 bytes.

O código então entra num loop enquanto o botão Grove está pressionado, lendo estes buffers de 4096 bytes para um array a cada vez.

💁 Podes ler mais sobre as opções passadas ao método open na documentação do PyAudio.

Quando o botão é solto, o fluxo é parado e fechado.

Adiciona o seguinte ao final desta função:

wav_buffer = io.BytesIO()
with wave.open(wav_buffer, 'wb') as wavefile:
    wavefile.setnchannels(1)
    wavefile.setsampwidth(audio.get_sample_size(pyaudio.paInt16))
    wavefile.setframerate(rate)
    wavefile.writeframes(b''.join(frames))
    wav_buffer.seek(0)

return wav_buffer

Este código cria um buffer binário e escreve todo o áudio capturado nele como um ficheiro WAV. Este é um formato padrão para escrever áudio não comprimido num ficheiro. Este buffer é então retornado.

Adiciona a seguinte função play_audio para reproduzir o buffer de áudio:

def play_audio(buffer):
    stream = audio.open(format = pyaudio.paInt16,
                        rate = rate,
                        channels = 1,
                        output_device_index = speaker_card_number,
                        output = True)

    with wave.open(buffer, 'rb') as wf:
        data = wf.readframes(4096)

        while len(data) > 0:
            stream.write(data)
            data = wf.readframes(4096)

        stream.close()

Esta função abre outro fluxo de áudio, desta vez para saída - para reproduzir o áudio. Usa as mesmas configurações do fluxo de entrada. O buffer é então aberto como um ficheiro WAV e escrito no fluxo de saída em blocos de 4096 bytes, reproduzindo o áudio. O fluxo é então fechado.

Adiciona o seguinte código abaixo da função capture_audio para entrar num loop até que o botão seja pressionado. Quando o botão é pressionado, o áudio é capturado e depois reproduzido.
```
while True:
    while not button.is_pressed():
        time.sleep(.1)

    buffer = capture_audio()
    play_audio(buffer)
```

Executa o código. Pressiona o botão e fala no microfone. Solta o botão quando terminares e ouvirás a gravação.

Poderás ver alguns erros ALSA quando a instância PyAudio é criada. Isto deve-se à configuração no Pi para dispositivos de áudio que não tens. Podes ignorar estes erros.

pi@raspberrypi:~/smart-timer $ python3 app.py
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.front
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.rear
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.center_lfe
ALSA lib pcm.c:2565:(snd_pcm_open_noupdate) Unknown PCM cards.pcm.side

Se obtiveres o seguinte erro:

OSError: [Errno -9997] Invalid sample rate

então altera o rate para 44100 ou 16000.

💁 Podes encontrar este código na pasta code-record/pi.

😀 O teu programa de gravação de áudio foi um sucesso!
