Odczyt danych GPS - Raspberry Pi

W tej części lekcji dodasz czujnik GPS do swojego Raspberry Pi i odczytasz z niego dane.

Sprzęt

Raspberry Pi potrzebuje czujnika GPS.

Czujnik, którego użyjesz, to Grove GPS Air530 sensor. Ten czujnik może łączyć się z wieloma systemami GPS, aby szybko i dokładnie określić pozycję. Składa się z dwóch części - głównej elektroniki czujnika oraz zewnętrznej anteny podłączonej cienkim przewodem, która odbiera fale radiowe z satelitów.

Jest to czujnik UART, więc przesyła dane GPS przez UART.

Podłącz czujnik GPS

Czujnik Grove GPS można podłączyć do Raspberry Pi.

Zadanie - podłącz czujnik GPS

Podłącz czujnik GPS.

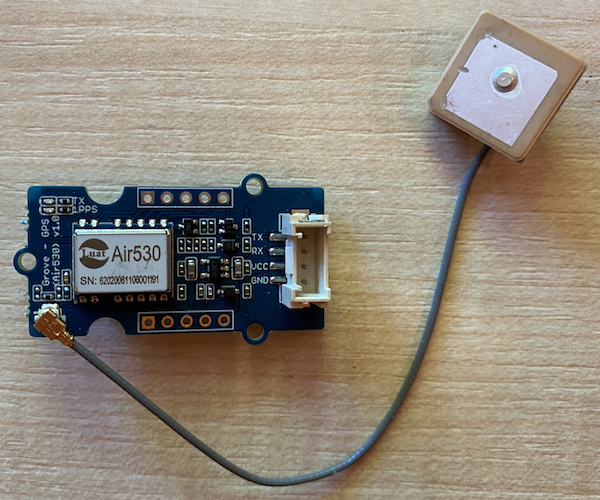

Czujnik Grove GPS

  1. Włóż jeden koniec kabla Grove do gniazda w czujniku GPS. Kabel pasuje tylko w jedną stronę.

  2. Gdy Raspberry Pi jest wyłączone, podłącz drugi koniec kabla Grove do gniazda UART oznaczonego jako UART na nakładce Grove Base przymocowanej do Raspberry Pi. Gniazdo to znajduje się w środkowym rzędzie, po stronie najbliższej gniazda karty SD, na przeciwległym końcu od portów USB i gniazda Ethernet.

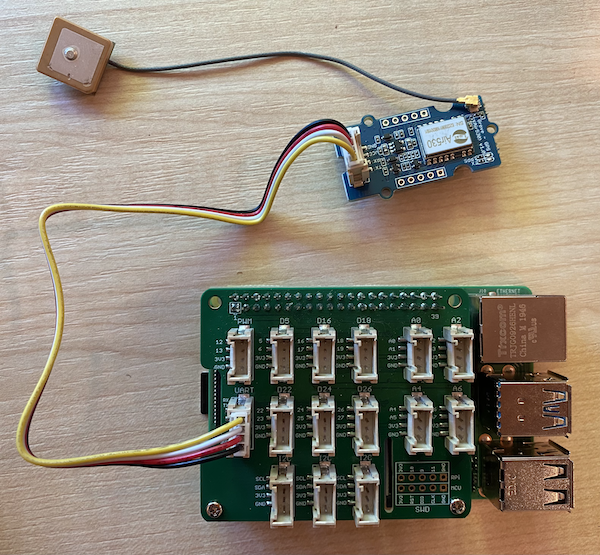

    Czujnik Grove GPS podłączony do gniazda UART

  3. Ustaw czujnik GPS tak, aby podłączona antena miała widoczność na niebo - najlepiej w pobliżu otwartego okna lub na zewnątrz. Łatwiej uzyskać wyraźny sygnał, gdy nic nie zasłania anteny.

Programowanie czujnika GPS

Teraz Raspberry Pi można zaprogramować do obsługi podłączonego czujnika GPS.

Zadanie - zaprogramuj czujnik GPS

Zaprogramuj urządzenie.

  1. Włącz Raspberry Pi i poczekaj, aż się uruchomi.

  2. Czujnik GPS ma dwie diody LED - niebieską, która miga podczas przesyłania danych, oraz zieloną, która miga co sekundę, gdy odbiera dane z satelitów. Upewnij się, że niebieska dioda LED miga po włączeniu Raspberry Pi. Po kilku minutach powinna zacząć migać zielona dioda LED - jeśli nie, może być konieczne przestawienie anteny.

  3. Uruchom VS Code, bezpośrednio na Raspberry Pi lub za pomocą rozszerzenia Remote SSH.

    ⚠️ Możesz odwołać się do instrukcji konfiguracji i uruchamiania VS Code w lekcji 1, jeśli to konieczne.

  4. W nowszych wersjach Raspberry Pi obsługujących Bluetooth występuje konflikt między portem szeregowym używanym przez Bluetooth a tym używanym przez port UART Grove. Aby to naprawić, wykonaj następujące kroki:

    1. W terminalu VS Code edytuj plik /boot/config.txt za pomocą nano, wbudowanego edytora tekstu w terminalu, używając następującego polecenia:

      sudo nano /boot/config.txt


      Tego pliku nie można edytować w VS Code, ponieważ wymaga on uprawnień sudo, czyli podwyższonych uprawnień. VS Code nie działa z tymi uprawnieniami.

    2. Użyj klawiszy kursora, aby przejść na koniec pliku, a następnie skopiuj poniższy kod i wklej go na końcu pliku:

      dtoverlay=pi3-miniuart-bt
      dtoverlay=pi3-disable-bt
      enable_uart=1


      Możesz wkleić, używając standardowych skrótów klawiaturowych dla swojego urządzenia (Ctrl+v na Windows, Linux lub Raspberry Pi OS, Cmd+v na macOS).

    3. Zapisz plik i wyjdź z nano, naciskając Ctrl+x. Naciśnij y, gdy zostaniesz zapytany, czy chcesz zapisać zmodyfikowany bufor, a następnie naciśnij enter, aby potwierdzić nadpisanie /boot/config.txt.

      Jeśli popełnisz błąd, możesz wyjść bez zapisywania, a następnie powtórzyć te kroki.

    4. Edytuj plik /boot/cmdline.txt w nano, używając następującego polecenia:

      sudo nano /boot/cmdline.txt

    5. Ten plik zawiera kilka par klucz/wartość oddzielonych spacjami. Usuń wszystkie pary klucz/wartość dla klucza console. Prawdopodobnie będą wyglądać tak:

      console=serial0,115200 console=tty1


      Możesz przejść do tych wpisów za pomocą klawiszy kursora, a następnie usunąć je za pomocą klawiszy del lub backspace.

      Na przykład, jeśli Twój oryginalny plik wygląda tak:

      console=serial0,115200 console=tty1 root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait


      Nowa wersja będzie wyglądać tak:

      root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait

    6. Wykonaj powyższe kroki, aby zapisać ten plik i wyjść z nano.

    7. Uruchom ponownie Raspberry Pi, a następnie połącz się ponownie w VS Code po ponownym uruchomieniu Pi.

  5. W terminalu utwórz nowy folder w katalogu domowym użytkownika pi o nazwie gps-sensor. Utwórz plik w tym folderze o nazwie app.py.

  6. Otwórz ten folder w VS Code.

  7. Moduł GPS przesyła dane UART przez port szeregowy. Zainstaluj pakiet Pip pyserial, aby komunikować się z portem szeregowym w kodzie Pythona:

    pip3 install pyserial

  8. Dodaj poniższy kod do swojego pliku app.py:

    import time
    import serial

    serial = serial.Serial('/dev/ttyAMA0', 9600, timeout=1)
    serial.reset_input_buffer()
    serial.flush()

    def print_gps_data(line):
        print(line.rstrip())

    while True:
        line = serial.readline().decode('utf-8')

        while len(line) > 0:
            print_gps_data(line)
            line = serial.readline().decode('utf-8')

        time.sleep(1)


    Ten kod importuje moduł serial z pakietu Pip pyserial. Następnie łączy się z portem szeregowym /dev/ttyAMA0 - to adres portu szeregowego, którego używa nakładka Grove Pi Base Hat dla swojego portu UART. Następnie czyści wszelkie istniejące dane z tego połączenia szeregowego.

    Następnie definiowana jest funkcja print_gps_data, która wypisuje na konsolę linię przekazaną do niej jako argument.

    Kolejny fragment kodu działa w nieskończonej pętli, odczytując tyle linii tekstu, ile może z portu szeregowego w każdej iteracji. Wywołuje funkcję print_gps_data dla każdej linii.

    Po odczytaniu wszystkich danych pętla usypia na 1 sekundę, a następnie próbuje ponownie.

  9. Uruchom ten kod. Zobaczysz surowe dane wyjściowe z czujnika GPS, coś w rodzaju:

    $GNGGA,020604.001,4738.538654,N,12208.341758,W,1,3,,164.7,M,-17.1,M,,*67
    $GPGSA,A,1,,,,,,,,,,,,,,,*1E
    $BDGSA,A,1,,,,,,,,,,,,,,,*0F
    $GPGSV,1,1,00*79
    $BDGSV,1,1,00*68


    Jeśli napotkasz jeden z poniższych błędów podczas zatrzymywania i ponownego uruchamiania kodu, dodaj blok try - except do swojej pętli while.

    UnicodeDecodeError: 'utf-8' codec can't decode byte 0x93 in position 0: invalid start byte
    UnicodeDecodeError: 'utf-8' codec can't decode byte 0xf1 in position 0: invalid continuation byte

    while True:
        try:
            line = serial.readline().decode('utf-8')

            while len(line) > 0:
                print_gps_data()
                line = serial.readline().decode('utf-8')

        # There's a random chance the first byte being read is part way through a character.
        # Read another full line and continue.

        except UnicodeDecodeError:
            line = serial.readline().decode('utf-8')

    time.sleep(1)


💁 Ten kod znajdziesz w folderze code-gps/pi.

😀 Twój program obsługujący czujnik GPS działa poprawnie!
