Mierzenie temperatury - Wio Terminal

W tej części lekcji dodasz czujnik temperatury do swojego Wio Terminal i odczytasz z niego wartości temperatury.

Sprzęt

Wio Terminal potrzebuje czujnika temperatury.

Czujnik, którego użyjesz, to czujnik wilgotności i temperatury DHT11, który łączy dwa czujniki w jednym urządzeniu. Jest to dość popularne rozwiązanie, a wiele dostępnych na rynku czujników łączy pomiar temperatury, wilgotności, a czasem także ciśnienia atmosferycznego. Komponent czujnika temperatury to termistor o ujemnym współczynniku temperaturowym (NTC), czyli termistor, którego opór maleje wraz ze wzrostem temperatury.

Jest to czujnik cyfrowy, więc posiada wbudowany przetwornik ADC, który generuje sygnał cyfrowy zawierający dane o temperaturze i wilgotności, które mikroprocesor może odczytać.

Podłącz czujnik temperatury

Czujnik temperatury Grove można podłączyć do cyfrowego portu Wio Terminal.

Zadanie - podłącz czujnik temperatury

Podłącz czujnik temperatury.

Włóż jeden koniec kabla Grove do gniazda w czujniku wilgotności i temperatury. Kabel pasuje tylko w jednym kierunku.

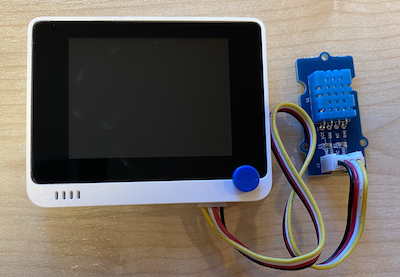

Gdy Wio Terminal jest odłączony od komputera lub innego źródła zasilania, podłącz drugi koniec kabla Grove do prawego gniazda Grove w Wio Terminal, patrząc na ekran. Jest to gniazdo najbardziej oddalone od przycisku zasilania.

Programowanie czujnika temperatury

Teraz możesz zaprogramować Wio Terminal, aby korzystał z podłączonego czujnika temperatury.

Zadanie - zaprogramuj czujnik temperatury

Zaprogramuj urządzenie.

Utwórz nowy projekt Wio Terminal w PlatformIO. Nazwij ten projekt temperature-sensor. Dodaj kod w funkcji setup, aby skonfigurować port szeregowy.

⚠️ Możesz odwołać się do instrukcji tworzenia projektu PlatformIO w projekcie 1, lekcji 1, jeśli potrzebujesz.
Dodaj zależność biblioteki dla biblioteki Seeed Grove Humidity and Temperature sensor do pliku platformio.ini projektu:
```
lib_deps =
    seeed-studio/Grove Temperature And Humidity Sensor @ 1.0.1
```
⚠️ Możesz odwołać się do instrukcji dodawania bibliotek do projektu PlatformIO w projekcie 1, lekcji 4, jeśli potrzebujesz.
Dodaj następujące dyrektywy #include na początku pliku, pod istniejącym #include <Arduino.h>:
```
#include <DHT.h>
#include <SPI.h>
```
Importuje to pliki potrzebne do interakcji z czujnikiem. Plik nagłówkowy DHT.h zawiera kod dla samego czujnika, a dodanie nagłówka SPI.h zapewnia, że kod potrzebny do komunikacji z czujnikiem zostanie uwzględniony podczas kompilacji aplikacji.
Przed funkcją setup zadeklaruj czujnik DHT:
```
DHT dht(D0, DHT11);
```
Deklaruje to instancję klasy DHT, która zarządza Digitalnym Humidity i Temperature sensorem. Czujnik jest podłączony do portu D0, prawego gniazda Grove w Wio Terminal. Drugi parametr informuje kod, że używany czujnik to DHT11 - biblioteka, której używasz, obsługuje inne warianty tego czujnika.

W funkcji setup dodaj kod do konfiguracji połączenia szeregowego:

void setup()
{
    Serial.begin(9600);

    while (!Serial)
        ; // Wait for Serial to be ready

    delay(1000);
}

Na końcu funkcji setup, po ostatnim delay, dodaj wywołanie uruchamiające czujnik DHT:
```
dht.begin();
```
W funkcji loop dodaj kod wywołujący czujnik i drukujący temperaturę na port szeregowy:
```
void loop()
{
    float temp_hum_val[2] = {0};
    dht.readTempAndHumidity(temp_hum_val);
    Serial.print("Temperature: ");
    Serial.print(temp_hum_val[1]);
    Serial.println ("°C");

    delay(10000);
}
```
Ten kod deklaruje pustą tablicę z 2 liczbami zmiennoprzecinkowymi i przekazuje ją do wywołania readTempAndHumidity na instancji DHT. Wywołanie to wypełnia tablicę dwoma wartościami - wilgotność trafia do pierwszego elementu tablicy (0), a temperatura do drugiego elementu (1).

Temperatura jest odczytywana z drugiego elementu tablicy i drukowana na port szeregowy.

🇺🇸 Temperatura jest odczytywana w stopniach Celsjusza. Dla Amerykanów, aby przeliczyć ją na stopnie Fahrenheita, podziel wartość w Celsjuszach przez 5, pomnóż przez 9, a następnie dodaj 32. Na przykład odczyt temperatury 20°C przelicza się na ((20/5)*9) + 32 = 68°F.
Zbuduj i wgraj kod na Wio Terminal.

⚠️ Możesz odwołać się do instrukcji tworzenia projektu PlatformIO w projekcie 1, lekcji 1, jeśli potrzebujesz.

Po wgraniu możesz monitorować temperaturę za pomocą monitora szeregowego:

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 24.00°C

💁 Ten kod znajdziesz w folderze code-temperature/wio-terminal.

😀 Twój program do obsługi czujnika temperatury działa poprawnie!
