Detecteer nabijheid - Wio Terminal

In dit deel van de les voeg je een nabijheidssensor toe aan je Wio Terminal en lees je de afstand ervan af.

Hardware

De Wio Terminal heeft een nabijheidssensor nodig.

De sensor die je gaat gebruiken is een Grove Time of Flight afstandssensor. Deze sensor gebruikt een laserafstandsmodule om afstanden te detecteren. De sensor heeft een bereik van 10mm tot 2000mm (1cm - 2m) en rapporteert waarden binnen dat bereik vrij nauwkeurig, waarbij afstanden boven 1000mm worden gerapporteerd als 8109mm.

De laserafstandsmeter bevindt zich aan de achterkant van de sensor, tegenover de Grove-aansluiting.

Dit is een I²C-sensor.

Verbind de Time of Flight-sensor

De Grove Time of Flight-sensor kan worden aangesloten op de Wio Terminal.

Taak - verbind de Time of Flight-sensor

Verbind de Time of Flight-sensor.

Steek één uiteinde van een Grove-kabel in de aansluiting op de Time of Flight-sensor. De kabel past maar op één manier.

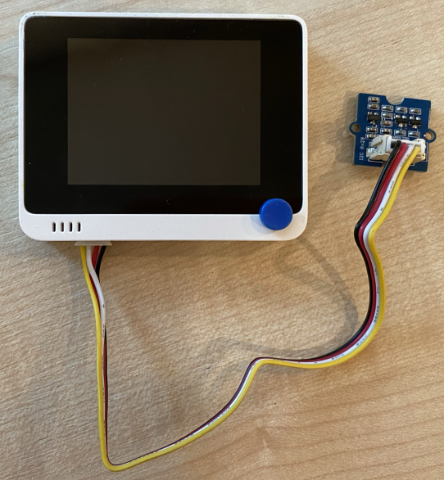

Terwijl de Wio Terminal is losgekoppeld van je computer of andere stroombron, verbind je het andere uiteinde van de Grove-kabel met de linker Grove-aansluiting op de Wio Terminal, zoals je naar het scherm kijkt. Dit is de aansluiting die het dichtst bij de aan/uit-knop zit. Dit is een gecombineerde digitale en I²C-aansluiting.

Je kunt nu de Wio Terminal aansluiten op je computer.

Programmeer de Time of Flight-sensor

De Wio Terminal kan nu worden geprogrammeerd om de aangesloten Time of Flight-sensor te gebruiken.

Taak - programmeer de Time of Flight-sensor

Maak een gloednieuw Wio Terminal-project met PlatformIO. Noem dit project distance-sensor. Voeg code toe in de setup-functie om de seriële poort te configureren.
Voeg een bibliotheekafhankelijkheid toe voor de Seeed Grove Time of Flight-afstandssensorbibliotheek aan het platformio.ini-bestand van het project:
```
lib_deps =
    seeed-studio/Grove Ranging sensor - VL53L0X @ ^1.1.1
```
Voeg in main.cpp het volgende toe onder de bestaande include-directieven om een instantie van de Seeed_vl53l0x-klasse te declareren om met de Time of Flight-sensor te communiceren:
```
#include "Seeed_vl53l0x.h"

Seeed_vl53l0x VL53L0X;
```
Voeg het volgende toe aan de onderkant van de setup-functie om de sensor te initialiseren:
```
VL53L0X.VL53L0X_common_init();
VL53L0X.VL53L0X_high_accuracy_ranging_init();
```
Lees in de loop-functie een waarde van de sensor:
```
VL53L0X_RangingMeasurementData_t RangingMeasurementData;
memset(&RangingMeasurementData, 0, sizeof(VL53L0X_RangingMeasurementData_t));

VL53L0X.PerformSingleRangingMeasurement(&RangingMeasurementData);
```
Deze code initialiseert een datastructuur om gegevens in te lezen en geeft deze door aan de PerformSingleRangingMeasurement-methode, waar deze wordt gevuld met de afstandsmeting.

Schrijf hieronder de afstandsmeting uit en wacht vervolgens 1 seconde:

Serial.print("Distance = ");
Serial.print(RangingMeasurementData.RangeMilliMeter);
Serial.println(" mm");

delay(1000);

Bouw, upload en voer deze code uit. Je kunt afstandsmetingen zien met de seriële monitor. Plaats objecten dicht bij de sensor en je zult de afstandsmeting zien:
```
Distance = 29 mm
Distance = 28 mm
Distance = 30 mm
Distance = 151 mm
```
De afstandsmeter bevindt zich aan de achterkant van de sensor, dus zorg ervoor dat je de juiste kant gebruikt bij het meten van afstanden.

💁 Je kunt deze code vinden in de code-proximity/wio-terminal map.

😀 Je programma voor de nabijheidssensor is een succes!
