토양 수분 측정 - Wio Terminal

이 수업의 이 부분에서는 Wio Terminal에 정전식 토양 수분 센서를 추가하고, 센서로부터 값을 읽는 방법을 배웁니다.

하드웨어

Wio Terminal에는 정전식 토양 수분 센서가 필요합니다.

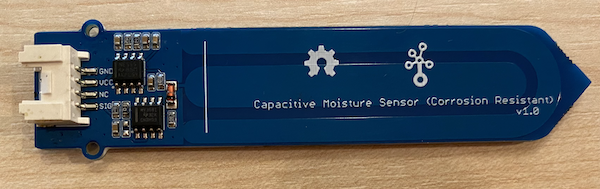

사용할 센서는 정전식 토양 수분 센서로, 토양의 정전 용량을 감지하여 토양 수분을 측정합니다. 토양 수분이 변하면 정전 용량도 변합니다. 토양 수분이 증가하면 전압은 감소합니다.

이 센서는 아날로그 센서로, Wio Terminal의 아날로그 핀에 연결되며, 온보드 ADC를 사용하여 0-1,023 범위의 값을 생성합니다.

토양 수분 센서 연결하기

Grove 토양 수분 센서는 Wio Terminal의 설정 가능한 아날로그/디지털 포트에 연결할 수 있습니다.

작업 - 토양 수분 센서 연결하기

토양 수분 센서를 연결하세요.

Grove 케이블의 한쪽 끝을 토양 수분 센서의 소켓에 삽입합니다. 케이블은 한 방향으로만 삽입됩니다.
Wio Terminal을 컴퓨터나 다른 전원 공급 장치에서 분리한 상태에서, Grove 케이블의 다른 쪽 끝을 Wio Terminal 화면 기준 오른쪽에 있는 Grove 소켓에 연결합니다. 이 소켓은 전원 버튼에서 가장 먼 소켓입니다.

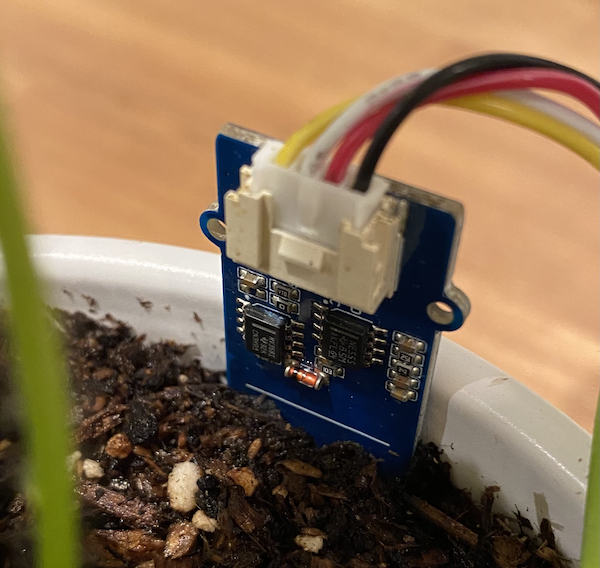

토양 수분 센서를 흙에 삽입합니다. 센서에는 '최대 삽입 위치 선'이 있습니다. 센서에 그려진 흰 선까지 삽입하되, 그 선을 넘지 않도록 합니다.

이제 Wio Terminal을 컴퓨터에 연결할 수 있습니다.

토양 수분 센서 프로그래밍

이제 Wio Terminal을 연결된 토양 수분 센서를 사용할 수 있도록 프로그래밍할 수 있습니다.

작업 - 토양 수분 센서 프로그래밍하기

장치를 프로그래밍하세요.

PlatformIO를 사용하여 새로운 Wio Terminal 프로젝트를 만드세요. 이 프로젝트의 이름을 soil-moisture-sensor로 설정합니다. setup 함수에 직렬 포트를 설정하는 코드를 추가하세요.

⚠️ 프로젝트 1, 수업 1에서 PlatformIO 프로젝트를 생성하는 방법을 참고할 수 있습니다.
이 센서를 위한 라이브러리는 없으므로, 내장된 Arduino analogRead 함수를 사용하여 아날로그 핀에서 값을 읽을 수 있습니다. 먼저 setup 함수에 아날로그 핀을 입력으로 설정하는 코드를 추가하여 값을 읽을 수 있도록 합니다.
```
pinMode(A0, INPUT);
```
이 코드는 A0 핀(아날로그/디지털 핀)을 입력 핀으로 설정하여 전압을 읽을 수 있도록 합니다.
loop 함수에 다음 코드를 추가하여 이 핀에서 전압을 읽으세요:
```
int soil_moisture = analogRead(A0);
```
이 코드 아래에 직렬 포트에 값을 출력하는 다음 코드를 추가하세요:
```
Serial.print("Soil Moisture: ");
Serial.println(soil_moisture);
```
마지막으로 10초의 지연을 추가하세요:
```
delay(10000);
```
코드를 빌드하고 Wio Terminal에 업로드하세요.

⚠️ 프로젝트 1, 수업 1에서 PlatformIO 프로젝트를 생성하는 방법을 참고할 수 있습니다.

업로드가 완료되면 직렬 모니터를 사용하여 토양 수분을 모니터링할 수 있습니다. 흙에 물을 추가하거나 센서를 흙에서 제거하여 값이 변하는 것을 확인하세요.

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Soil Moisture: 526
Soil Moisture: 529
Soil Moisture: 521
Soil Moisture: 494
Soil Moisture: 454
Soil Moisture: 456
Soil Moisture: 395
Soil Moisture: 388
Soil Moisture: 394
Soil Moisture: 391

위의 예제 출력에서 물을 추가하면 전압이 감소하는 것을 볼 수 있습니다.

💁 이 코드는 code/wio-terminal 폴더에서 확인할 수 있습니다.

😀 토양 수분 센서 프로그램이 성공적으로 작동했습니다!
