Čitanje GPS podataka - Raspberry Pi

U ovom dijelu lekcije, dodati ćete GPS senzor na svoj Raspberry Pi i očitati vrijednosti s njega.

Hardver

Raspberry Pi treba GPS senzor.

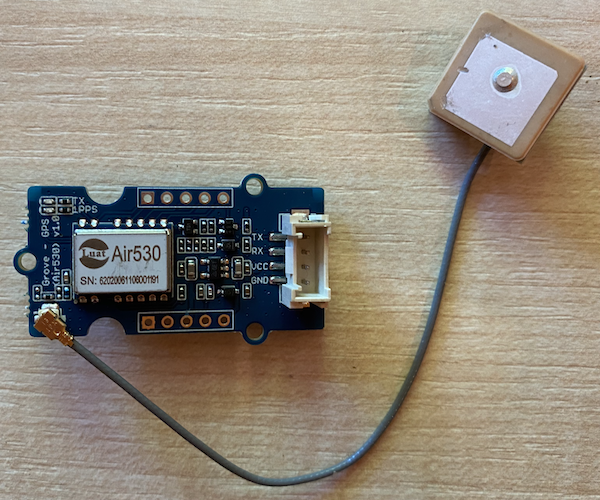

Senzor koji ćete koristiti je Grove GPS Air530 senzor. Ovaj senzor može se povezati s više GPS sustava za brzo i precizno određivanje lokacije. Senzor se sastoji od 2 dijela - osnovne elektronike senzora i vanjske antene povezane tankim kabelom za primanje radio valova sa satelita.

Ovo je UART senzor, što znači da šalje GPS podatke putem UART-a.

Povezivanje GPS senzora

Grove GPS senzor može se povezati s Raspberry Pi-jem.

Zadatak - povezivanje GPS senzora

Povežite GPS senzor.

Umetnite jedan kraj Grove kabela u utičnicu na GPS senzoru. Kabel će ući samo na jedan način.
Dok je Raspberry Pi isključen, povežite drugi kraj Grove kabela s UART utičnicom označenom UART na Grove Base hatu pričvršćenom na Pi. Ova utičnica nalazi se u srednjem redu, na strani najbližoj utoru za SD karticu, na suprotnoj strani od USB portova i ethernet utičnice.
Postavite GPS senzor tako da povezana antena ima vidljivost prema nebu - idealno pored otvorenog prozora ili vani. Lakše je dobiti jasniji signal bez prepreka između antene i neba.

Programiranje GPS senzora

Raspberry Pi sada se može programirati za korištenje povezanog GPS senzora.

Zadatak - programiranje GPS senzora

Programirajte uređaj.

Uključite Pi i pričekajte da se pokrene.
GPS senzor ima 2 LED diode - plavu LED diodu koja treperi kada se podaci prenose i zelenu LED diodu koja treperi svake sekunde kada prima podatke sa satelita. Provjerite treperi li plava LED dioda kada uključite Pi. Nakon nekoliko minuta, zelena LED dioda će početi treperiti - ako ne, možda ćete morati premjestiti antenu.
Pokrenite VS Code, bilo direktno na Pi-ju ili se povežite putem Remote SSH ekstenzije.

⚠️ Možete se referirati na upute za postavljanje i pokretanje VS Code-a u lekciji 1 ako je potrebno.
Kod novijih verzija Raspberry Pi-ja koje podržavaju Bluetooth, postoji konflikt između serijskog porta koji koristi Bluetooth i onog koji koristi Grove UART port. Da biste to riješili, učinite sljedeće:
1. Iz terminala u VS Code-u, uredite datoteku /boot/config.txt koristeći nano, ugrađeni terminalski tekst editor, s naredbom:
```
sudo nano /boot/config.txt
```
  Ovu datoteku ne možete uređivati putem VS Code-a jer je potrebno koristiti sudo dozvole, odnosno povišene dozvole. VS Code ne radi s tim dozvolama.
2. Koristite tipke sa strelicama za navigaciju do kraja datoteke, zatim kopirajte kod ispod i zalijepite ga na kraj datoteke:
```
dtoverlay=pi3-miniuart-bt
dtoverlay=pi3-disable-bt
enable_uart=1
```
  Možete zalijepiti koristeći uobičajene prečace na tipkovnici za vaš uređaj (Ctrl+v na Windows, Linux ili Raspberry Pi OS, Cmd+v na macOS).
3. Spremite ovu datoteku i izađite iz nano-a pritiskom na Ctrl+x. Pritisnite y kada vas pita želite li spremiti izmijenjeni buffer, zatim pritisnite enter za potvrdu da želite prebrisati /boot/config.txt.

  Ako napravite grešku, možete izaći bez spremanja, zatim ponoviti ove korake.
4. Uredite datoteku /boot/cmdline.txt u nano-u s naredbom:
```
sudo nano /boot/cmdline.txt
```
5. Ova datoteka ima niz parova ključ/vrijednost odvojenih razmacima. Uklonite sve parove ključ/vrijednost za ključ console. Oni će vjerojatno izgledati ovako:
```
console=serial0,115200 console=tty1
```
  Možete navigirati do ovih unosa koristeći tipke sa strelicama, zatim ih obrisati koristeći uobičajene tipke del ili backspace.

  Na primjer, ako vaša originalna datoteka izgleda ovako:
```
console=serial0,115200 console=tty1 root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
  Nova verzija će izgledati ovako:
```
root=PARTUUID=058e2867-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
```
6. Slijedite gore navedene korake za spremanje ove datoteke i izlazak iz nano-a.
7. Ponovno pokrenite svoj Pi, zatim se ponovno povežite u VS Code nakon što se Pi ponovno pokrene.
Iz terminala, kreirajte novu mapu u home direktoriju korisnika pi nazvanu gps-sensor. Kreirajte datoteku u ovoj mapi nazvanu app.py.
Otvorite ovu mapu u VS Code-u.
GPS modul šalje UART podatke preko serijskog porta. Instalirajte pyserial Pip paket za komunikaciju sa serijskim portom iz vašeg Python koda:
```
pip3 install pyserial
```
Dodajte sljedeći kod u svoju datoteku app.py:
```
import time
import serial

serial = serial.Serial('/dev/ttyAMA0', 9600, timeout=1)
serial.reset_input_buffer()
serial.flush()

def print_gps_data(line):
    print(line.rstrip())

while True:
    line = serial.readline().decode('utf-8')

    while len(line) > 0:
        print_gps_data(line)
        line = serial.readline().decode('utf-8')

    time.sleep(1)
```
Ovaj kod uvozi modul serial iz pyserial Pip paketa. Zatim se povezuje na serijski port /dev/ttyAMA0 - ovo je adresa serijskog porta koji Grove Pi Base Hat koristi za svoj UART port. Zatim briše sve postojeće podatke s ove serijske veze.

Zatim se definira funkcija print_gps_data koja ispisuje liniju proslijeđenu njoj na konzolu.

Nakon toga, kod se beskonačno ponavlja, čitajući što više linija teksta može sa serijskog porta u svakom ciklusu. Poziva funkciju print_gps_data za svaku liniju.

Nakon što su svi podaci pročitani, petlja spava 1 sekundu, zatim pokušava ponovno.

Pokrenite ovaj kod. Vidjet ćete sirovi izlaz s GPS senzora, nešto poput sljedećeg:

$GNGGA,020604.001,4738.538654,N,12208.341758,W,1,3,,164.7,M,-17.1,M,,*67
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$BDGSA,A,1,,,,,,,,,,,,,,,*0F
$GPGSV,1,1,00*79
$BDGSV,1,1,00*68

Ako dobijete jednu od sljedećih grešaka prilikom zaustavljanja i ponovnog pokretanja koda, dodajte try - except blok u svoju while petlju.

UnicodeDecodeError: 'utf-8' codec can't decode byte 0x93 in position 0: invalid start byte
UnicodeDecodeError: 'utf-8' codec can't decode byte 0xf1 in position 0: invalid continuation byte

while True:
    try:
        line = serial.readline().decode('utf-8')

        while len(line) > 0:
            print_gps_data()
            line = serial.readline().decode('utf-8')

    # There's a random chance the first byte being read is part way through a character.
    # Read another full line and continue.

    except UnicodeDecodeError:
        line = serial.readline().decode('utf-8')

time.sleep(1)

💁 Ovaj kod možete pronaći u mapi code-gps/pi.

😀 Vaš program za GPS senzor je uspješno završen!
