Mjerenje temperature - Wio Terminal

U ovom dijelu lekcije, dodat ćete senzor temperature na svoj Wio Terminal i očitavati vrijednosti temperature s njega.

Hardver

Wio Terminal treba senzor temperature.

Senzor koji ćete koristiti je DHT11 senzor za vlagu i temperaturu, koji kombinira 2 senzora u jednom paketu. Ovo je prilično popularan senzor, a postoji mnogo komercijalno dostupnih senzora koji kombiniraju mjerenje temperature, vlage, a ponekad i atmosferskog tlaka. Komponenta za mjerenje temperature je termistor s negativnim temperaturnim koeficijentom (NTC), što znači da se otpor smanjuje kako temperatura raste.

Ovo je digitalni senzor, što znači da ima ugrađeni ADC koji stvara digitalni signal s podacima o temperaturi i vlazi koje mikrokontroler može očitati.

Povezivanje senzora temperature

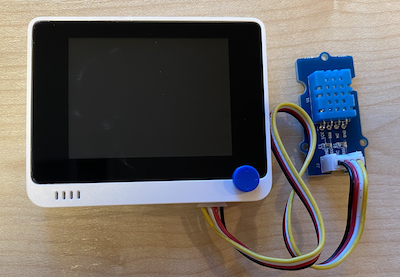

Grove senzor temperature može se povezati na digitalni port Wio Terminala.

Zadatak - povezivanje senzora temperature

Povežite senzor temperature.

Umetnite jedan kraj Grove kabela u utičnicu na senzoru za vlagu i temperaturu. Kabel će se moći umetnuti samo na jedan način.
Dok je Wio Terminal isključen s vašeg računala ili drugog izvora napajanja, spojite drugi kraj Grove kabela na desnu Grove utičnicu na Wio Terminalu, gledajući prema ekranu. To je utičnica koja je najudaljenija od gumba za uključivanje.

Programiranje senzora temperature

Sada možete programirati Wio Terminal za korištenje povezanog senzora temperature.

Zadatak - programiranje senzora temperature

Programirajte uređaj.

Napravite potpuno novi projekt za Wio Terminal koristeći PlatformIO. Nazovite ovaj projekt temperature-sensor. Dodajte kod u funkciju setup za konfiguraciju serijskog porta.

⚠️ Možete se pozvati na upute za stvaranje PlatformIO projekta u projektu 1, lekcija 1 ako je potrebno.
Dodajte ovisnost o biblioteci za Seeed Grove senzor vlage i temperature u datoteku platformio.ini projekta:
```
lib_deps =
    seeed-studio/Grove Temperature And Humidity Sensor @ 1.0.1
```
⚠️ Možete se pozvati na upute za dodavanje biblioteka u PlatformIO projekt u projektu 1, lekcija 4 ako je potrebno.
Dodajte sljedeće #include direktive na vrh datoteke, ispod postojećeg #include <Arduino.h>:
```
#include <DHT.h>
#include <SPI.h>
```
Ovo uključuje datoteke potrebne za interakciju sa senzorom. Zaglavlje DHT.h sadrži kod za sam senzor, a dodavanje zaglavlja SPI.h osigurava da je kod potreban za komunikaciju sa senzorom povezan prilikom kompilacije aplikacije.
Prije funkcije setup, deklarirajte DHT senzor:
```
DHT dht(D0, DHT11);
```
Ovo deklarira instancu klase DHT koja upravlja Digitalnim Humidity i Temperature senzorom. Ovaj je povezan na port D0, desnu Grove utičnicu na Wio Terminalu. Drugi parametar govori kodu da se koristi senzor DHT11 - biblioteka koju koristite podržava i druge varijante ovog senzora.

U funkciji setup, dodajte kod za postavljanje serijske veze:

void setup()
{
    Serial.begin(9600);

    while (!Serial)
        ; // Wait for Serial to be ready

    delay(1000);
}

Na kraju funkcije setup, nakon posljednjeg delay, dodajte poziv za pokretanje DHT senzora:
```
dht.begin();
```
U funkciji loop, dodajte kod za pozivanje senzora i ispis temperature na serijski port:
```
void loop()
{
    float temp_hum_val[2] = {0};
    dht.readTempAndHumidity(temp_hum_val);
    Serial.print("Temperature: ");
    Serial.print(temp_hum_val[1]);
    Serial.println ("°C");

    delay(10000);
}
```
Ovaj kod deklarira prazan niz od 2 broja s pomičnim zarezom (float) i prosljeđuje ga pozivu readTempAndHumidity na instanci DHT. Ovaj poziv popunjava niz s 2 vrijednosti - vlaga ide u 0. stavku niza (zapamtite, u C++ nizovima brojanje počinje od 0, tako da je 0. stavka 'prva' stavka u nizu), a temperatura ide u 1. stavku.

Temperatura se očitava iz 1. stavke niza i ispisuje na serijski port.

🇺🇸 Temperatura se očitava u Celzijusima. Za Amerikance, da biste je pretvorili u Fahrenheite, podijelite očitanu vrijednost u Celzijusima s 5, zatim pomnožite s 9 i dodajte 32. Na primjer, očitanje temperature od 20°C postaje ((20/5)*9) + 32 = 68°F.
Izgradite i učitajte kod na Wio Terminal.

⚠️ Možete se pozvati na upute za stvaranje PlatformIO projekta u projektu 1, lekcija 1 ako je potrebno.

Nakon učitavanja, možete pratiti temperaturu pomoću serijskog monitora:

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 24.00°C

💁 Ovaj kod možete pronaći u mapi code-temperature/wio-terminal.

😀 Vaš program za senzor temperature je uspješno završen!
