Nastavení mikrofonu a reproduktorů - Raspberry Pi

V této části lekce přidáte k Raspberry Pi mikrofon a reproduktory.

Hardware

Raspberry Pi potřebuje mikrofon.

Pi nemá vestavěný mikrofon, takže budete muset přidat externí mikrofon. Existuje několik způsobů, jak to udělat:

USB mikrofon
USB headset
USB reproduktor s mikrofonem
USB audio adaptér a mikrofon s 3,5mm jackem
ReSpeaker 2-Mics Pi HAT

💁 Bluetooth mikrofony nejsou na Raspberry Pi plně podporovány, takže pokud máte bluetooth mikrofon nebo headset, můžete mít problémy s párováním nebo nahráváním zvuku.

Raspberry Pi má 3,5mm sluchátkový výstup. Tento výstup můžete použít k připojení sluchátek, headsetu nebo reproduktoru. Reproduktory můžete také připojit pomocí:

HDMI zvuku přes monitor nebo TV
USB reproduktorů
USB headsetu
USB reproduktoru s mikrofonem

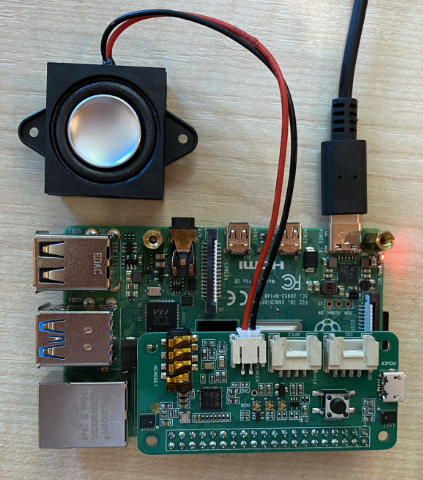

ReSpeaker 2-Mics Pi HAT s připojeným reproduktorem, buď přes 3,5mm jack, nebo přes JST port

Připojení a konfigurace mikrofonu a reproduktorů

Mikrofon a reproduktory je třeba připojit a nakonfigurovat.

Úkol - připojení a konfigurace mikrofonu

Připojte mikrofon vhodným způsobem. Například jej připojte přes jeden z USB portů.
Pokud používáte ReSpeaker 2-Mics Pi HAT, můžete odstranit Grove základní hat a nasadit místo něj ReSpeaker hat.

Později v této lekci budete potřebovat Grove tlačítko, ale jedno je již zabudováno v tomto hatu, takže Grove základní hat není potřeba.

Jakmile je hat nasazen, budete muset nainstalovat ovladače. Podívejte se na návod k použití od Seeed pro pokyny k instalaci ovladačů.
⚠️ Pokyny používají git k naklonování repozitáře. Pokud nemáte git nainstalovaný na svém Pi, můžete jej nainstalovat spuštěním následujícího příkazu:
```
sudo apt install git --yes
```
Spusťte následující příkaz v Terminálu na Pi nebo připojeném přes VS Code a vzdálenou SSH relaci, abyste zjistili informace o připojeném mikrofonu:
```
arecord -l
```
Zobrazí se seznam připojených mikrofonů. Bude to vypadat například takto:
```
pi@raspberrypi:~ $ arecord -l
**** List of CAPTURE Hardware Devices ****
card 1: M0 [eMeet M0], device 0: USB Audio [USB Audio]
  Subdevices: 1/1
  Subdevice #0: subdevice #0
```
Pokud máte pouze jeden mikrofon, měli byste vidět pouze jeden záznam. Konfigurace mikrofonů může být na Linuxu složitá, takže je nejjednodušší používat pouze jeden mikrofon a odpojit ostatní.

Poznamenejte si číslo karty, protože ho budete potřebovat později. V uvedeném výstupu je číslo karty 1.

Úkol - připojení a konfigurace reproduktoru

Připojte reproduktory vhodným způsobem.

Spusťte následující příkaz v Terminálu na Pi nebo připojeném přes VS Code a vzdálenou SSH relaci, abyste zjistili informace o připojených reproduktorech:

aplay -l

Zobrazí se seznam připojených reproduktorů. Bude to vypadat například takto:

pi@raspberrypi:~ $ aplay -l
**** List of PLAYBACK Hardware Devices ****
card 0: Headphones [bcm2835 Headphones], device 0: bcm2835 Headphones [bcm2835 Headphones]
  Subdevices: 8/8
  Subdevice #0: subdevice #0
  Subdevice #1: subdevice #1
  Subdevice #2: subdevice #2
  Subdevice #3: subdevice #3
  Subdevice #4: subdevice #4
  Subdevice #5: subdevice #5
  Subdevice #6: subdevice #6
  Subdevice #7: subdevice #7
card 1: M0 [eMeet M0], device 0: USB Audio [USB Audio]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

Vždy uvidíte card 0: Headphones, což je vestavěný sluchátkový výstup. Pokud jste přidali další reproduktory, například USB reproduktor, uvidíte je také v seznamu.

Pokud používáte další reproduktor, a ne reproduktor nebo sluchátka připojená k vestavěnému sluchátkovému výstupu, musíte jej nastavit jako výchozí. Proveďte to spuštěním následujícího příkazu:
```
sudo nano /usr/share/alsa/alsa.conf
```
Tím se otevře konfigurační soubor v nano, textovém editoru v terminálu. Pomocí šipek na klávesnici sjeďte dolů, dokud nenajdete následující řádek:
```
defaults.pcm.card 0
```
Změňte hodnotu z 0 na číslo karty, kterou chcete použít, podle seznamu, který se zobrazil po volání aplay -l. Například ve výstupu výše je druhá zvuková karta označena jako card 1: M0 [eMeet M0], device 0: USB Audio [USB Audio], což odpovídá kartě 1. Pro použití této karty bych aktualizoval řádek na:
```
defaults.pcm.card 1
```
Nastavte tuto hodnotu na odpovídající číslo karty. Pomocí šipek na klávesnici se přesuňte na číslo, poté jej smažte a napište nové číslo jako při běžné úpravě textových souborů.
Uložte změny a zavřete soubor stisknutím Ctrl+x. Stiskněte y pro uložení souboru a poté Enter pro potvrzení názvu souboru.

Úkol - testování mikrofonu a reproduktoru

Spusťte následující příkaz pro nahrání 5 sekund zvuku přes mikrofon:
```
arecord --format=S16_LE --duration=5 --rate=16000 --file-type=wav out.wav
```
Během běhu tohoto příkazu vydávejte zvuky do mikrofonu, například mluvte, zpívejte, beatboxujte, hrajte na nástroj nebo cokoliv jiného, co vás napadne.
Po 5 sekundách se nahrávání zastaví. Spusťte následující příkaz pro přehrání zvuku:
```
aplay --format=S16_LE --rate=16000 out.wav
```
Zvuk se přehraje přes reproduktory. Podle potřeby upravte hlasitost výstupu na reproduktoru.
Pokud potřebujete upravit hlasitost vestavěného mikrofonního portu nebo zesílení mikrofonu, můžete použít nástroj alsamixer. Více o tomto nástroji si můžete přečíst na man stránce Linux alsamixer.
Pokud při přehrávání zvuku narazíte na chyby, zkontrolujte kartu, kterou jste nastavili jako defaults.pcm.card v souboru alsa.conf.
