Měření vlhkosti půdy - Wio Terminal

V této části lekce přidáte kapacitní senzor vlhkosti půdy k vašemu Wio Terminalu a budete z něj číst hodnoty.

Hardware

Wio Terminal potřebuje kapacitní senzor vlhkosti půdy.

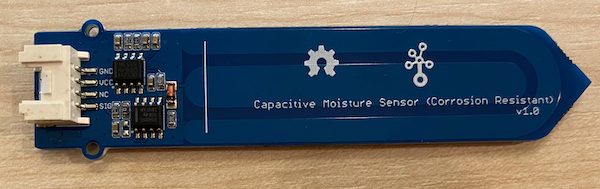

Senzor, který budete používat, je Kapacitní senzor vlhkosti půdy, který měří vlhkost půdy detekcí kapacity půdy, vlastnosti, která se mění s vlhkostí půdy. Jak se vlhkost půdy zvyšuje, napětí klesá.

Jedná se o analogový senzor, který se připojuje k analogovým pinům na Wio Terminalu, přičemž využívá vestavěný ADC k vytvoření hodnoty od 0 do 1 023.

Připojení senzoru vlhkosti půdy

Grove senzor vlhkosti půdy lze připojit k konfigurovatelnému analogovému/digitálnímu portu Wio Terminalu.

Úkol - připojte senzor vlhkosti půdy

Připojte senzor vlhkosti půdy.

Zasuňte jeden konec Grove kabelu do konektoru na senzoru vlhkosti půdy. Kabel lze zasunout pouze jedním způsobem.
S odpojeným Wio Terminalem od počítače nebo jiného zdroje napájení připojte druhý konec Grove kabelu do pravého Grove konektoru na Wio Terminalu, když se díváte na obrazovku. Jedná se o konektor nejdále od tlačítka napájení.

Zasuňte senzor vlhkosti půdy do půdy. Senzor má „nejvyšší poziční čáru“ – bílou čáru přes senzor. Zasuňte senzor až k této čáře, ale ne dál.

Nyní můžete připojit Wio Terminal k vašemu počítači.

Naprogramování senzoru vlhkosti půdy

Wio Terminal nyní může být naprogramován pro použití připojeného senzoru vlhkosti půdy.

Úkol - naprogramujte senzor vlhkosti půdy

Naprogramujte zařízení.

Vytvořte zcela nový projekt pro Wio Terminal pomocí PlatformIO. Nazvěte tento projekt soil-moisture-sensor. Přidejte kód do funkce setup pro konfiguraci sériového portu.

⚠️ Můžete se podívat na instrukce pro vytvoření projektu PlatformIO v projektu 1, lekci 1, pokud je to potřeba.
Pro tento senzor neexistuje knihovna, místo toho můžete číst z analogového pinu pomocí vestavěné funkce Arduino analogRead. Začněte konfigurací analogového pinu pro vstup, aby bylo možné z něj číst hodnoty, přidáním následujícího do funkce setup.
```
pinMode(A0, INPUT);
```
Tím nastavíte pin A0, kombinovaný analogový/digitální pin, jako vstupní pin, ze kterého lze číst napětí.
Přidejte následující do funkce loop pro čtení napětí z tohoto pinu:
```
int soil_moisture = analogRead(A0);
```
Pod tento kód přidejte následující kód pro tisk hodnoty na sériový port:
```
Serial.print("Soil Moisture: ");
Serial.println(soil_moisture);
```
Nakonec přidejte na konec zpoždění 10 sekund:
```
delay(10000);
```
Sestavte a nahrajte kód do Wio Terminalu.

⚠️ Můžete se podívat na instrukce pro vytvoření projektu PlatformIO v projektu 1, lekci 1, pokud je to potřeba.

Po nahrání můžete sledovat vlhkost půdy pomocí sériového monitoru. Přidejte trochu vody do půdy nebo vyjměte senzor z půdy a sledujte, jak se hodnota mění.

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Soil Moisture: 526
Soil Moisture: 529
Soil Moisture: 521
Soil Moisture: 494
Soil Moisture: 454
Soil Moisture: 456
Soil Moisture: 395
Soil Moisture: 388
Soil Moisture: 394
Soil Moisture: 391

V příkladu výstupu výše můžete vidět, jak napětí klesá, když je přidána voda.

💁 Tento kód najdete ve složce code/wio-terminal.

😀 Program senzoru vlhkosti půdy byl úspěšný!
