Měření teploty - Wio Terminal

V této části lekce přidáte k Wio Terminalu teplotní senzor a budete z něj číst hodnoty teploty.

Hardware

Wio Terminal potřebuje teplotní senzor.

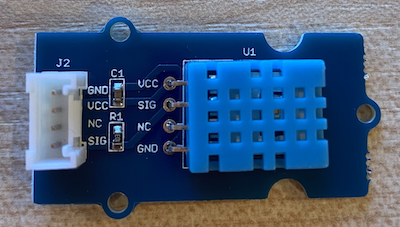

Senzor, který použijete, je DHT11 senzor vlhkosti a teploty, který kombinuje 2 senzory v jednom balení. Tento senzor je poměrně populární a existuje mnoho komerčně dostupných senzorů, které kombinují měření teploty, vlhkosti a někdy i atmosférického tlaku. Komponenta pro měření teploty je termistor s negativním teplotním koeficientem (NTC), což je termistor, jehož odpor klesá s rostoucí teplotou.

Jedná se o digitální senzor, takže má vestavěný ADC, který vytváří digitální signál obsahující data o teplotě a vlhkosti, která může mikrořadič číst.

Připojení teplotního senzoru

Grove teplotní senzor lze připojit k digitálnímu portu Wio Terminalu.

Úkol - připojte teplotní senzor

Připojte teplotní senzor.

Zasuňte jeden konec Grove kabelu do konektoru na senzoru vlhkosti a teploty. Kabel lze zasunout pouze jedním směrem.

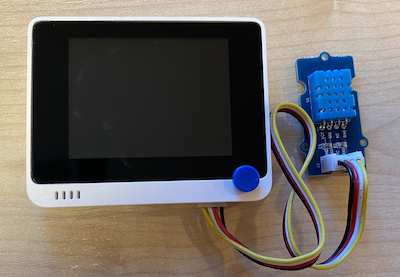

S Wio Terminalem odpojeným od počítače nebo jiného zdroje napájení připojte druhý konec Grove kabelu do pravého Grove konektoru na Wio Terminalu, když se díváte na obrazovku. Jedná se o konektor nejdále od tlačítka napájení.

Naprogramování teplotního senzoru

Wio Terminal nyní může být naprogramován tak, aby používal připojený teplotní senzor.

Úkol - naprogramujte teplotní senzor

Naprogramujte zařízení.

Vytvořte zcela nový projekt pro Wio Terminal pomocí PlatformIO. Nazvěte tento projekt temperature-sensor. Přidejte kód do funkce setup pro konfiguraci sériového portu.

⚠️ Můžete se podívat na instrukce pro vytvoření projektu v PlatformIO v projektu 1, lekci 1, pokud je to potřeba.
Přidejte závislost na knihovnu Seeed Grove Humidity and Temperature sensor do souboru platformio.ini projektu:
```
lib_deps =
    seeed-studio/Grove Temperature And Humidity Sensor @ 1.0.1
```
⚠️ Můžete se podívat na instrukce pro přidání knihoven do projektu v PlatformIO v projektu 1, lekci 4, pokud je to potřeba.
Přidejte následující direktivy #include na začátek souboru, pod existující #include <Arduino.h>:
```
#include <DHT.h>
#include <SPI.h>
```
Tyto direktivy importují soubory potřebné pro interakci se senzorem. Hlavičkový soubor DHT.h obsahuje kód pro samotný senzor a přidání hlavičkového souboru SPI.h zajistí, že kód potřebný pro komunikaci se senzorem bude zahrnut při kompilaci aplikace.
Před funkcí setup deklarujte senzor DHT:
```
DHT dht(D0, DHT11);
```
Tímto deklarujete instanci třídy DHT, která spravuje Digitální Humidity a Temperature senzor. Tento senzor je připojen k portu D0, což je pravý Grove konektor na Wio Terminalu. Druhý parametr říká kódu, že použitý senzor je DHT11 - knihovna, kterou používáte, podporuje i jiné varianty tohoto senzoru.

Ve funkci setup přidejte kód pro nastavení sériového připojení:

void setup()
{
    Serial.begin(9600);

    while (!Serial)
        ; // Wait for Serial to be ready

    delay(1000);
}

Na konci funkce setup, po posledním delay, přidejte volání pro spuštění senzoru DHT:
```
dht.begin();
```
Ve funkci loop přidejte kód pro volání senzoru a tisk teploty na sériový port:
```
void loop()
{
    float temp_hum_val[2] = {0};
    dht.readTempAndHumidity(temp_hum_val);
    Serial.print("Temperature: ");
    Serial.print(temp_hum_val[1]);
    Serial.println ("°C");

    delay(10000);
}
```
Tento kód deklaruje prázdné pole o velikosti 2 floatů a předává ho volání readTempAndHumidity na instanci DHT. Toto volání naplní pole dvěma hodnotami - vlhkost se uloží do 0. položky pole (pamatujte, že v C++ jsou pole indexována od 0, takže 0. položka je 'první' položka pole) a teplota se uloží do 1. položky.

Teplota se přečte z 1. položky pole a vytiskne na sériový port.

🇺🇸 Teplota se čte v Celsiích. Pro Američany, pokud chcete převést tuto hodnotu na Fahrenheit, vydělte hodnotu v Celsiích 5, poté vynásobte 9 a přidejte 32. Například teplotní hodnota 20°C se převede na ((20/5)*9) + 32 = 68°F.
Zkompilujte a nahrajte kód do Wio Terminalu.

⚠️ Můžete se podívat na instrukce pro vytvoření projektu v PlatformIO v projektu 1, lekci 1, pokud je to potřeba.

Po nahrání můžete sledovat teplotu pomocí sériového monitoru:

> Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem1201  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 25.00°C
Temperature: 24.00°C

💁 Tento kód najdete ve složce code-temperature/wio-terminal.

😀 Program pro váš teplotní senzor byl úspěšný!
