تصنيف صورة - Wio Terminal

في هذا الجزء من الدرس، ستقوم بإرسال الصورة التي التقطتها الكاميرا إلى خدمة Custom Vision لتصنيفها.

تصنيف صورة

تحتوي خدمة Custom Vision على واجهة برمجة تطبيقات REST يمكنك استدعاؤها من Wio Terminal لتصنيف الصور. يتم الوصول إلى واجهة برمجة التطبيقات هذه عبر اتصال HTTPS - وهو اتصال HTTP آمن.

عند التفاعل مع نقاط نهاية HTTPS، يحتاج كود العميل إلى طلب شهادة المفتاح العام من الخادم الذي يتم الوصول إليه، واستخدامها لتشفير البيانات المرسلة. يقوم متصفح الويب الخاص بك بذلك تلقائيًا، لكن وحدات التحكم الدقيقة لا تفعل ذلك. ستحتاج إلى طلب هذه الشهادة يدويًا واستخدامها لإنشاء اتصال آمن مع واجهة برمجة التطبيقات REST. هذه الشهادات لا تتغير، لذا بمجرد الحصول على شهادة، يمكن تضمينها بشكل ثابت في تطبيقك.

تحتوي هذه الشهادات على مفاتيح عامة، ولا تحتاج إلى أن تكون آمنة. يمكنك استخدامها في كود المصدر الخاص بك ومشاركتها علنًا في أماكن مثل GitHub.

المهمة - إعداد عميل SSL

1. افتح مشروع تطبيق fruit-quality-detector إذا لم يكن مفتوحًا بالفعل.

2. افتح ملف الرأس config.h، وأضف ما يلي:

   const char *CERTIFICATE =
       "-----BEGIN CERTIFICATE-----\r\n"
       "MIIF8zCCBNugAwIBAgIQAueRcfuAIek/4tmDg0xQwDANBgkqhkiG9w0BAQwFADBh\r\n"
       "MQswCQYDVQQGEwJVUzEVMBMGA1UEChMMRGlnaUNlcnQgSW5jMRkwFwYDVQQLExB3\r\n"
       "d3cuZGlnaWNlcnQuY29tMSAwHgYDVQQDExdEaWdpQ2VydCBHbG9iYWwgUm9vdCBH\r\n"
       "MjAeFw0yMDA3MjkxMjMwMDBaFw0yNDA2MjcyMzU5NTlaMFkxCzAJBgNVBAYTAlVT\r\n"
       "MR4wHAYDVQQKExVNaWNyb3NvZnQgQ29ycG9yYXRpb24xKjAoBgNVBAMTIU1pY3Jv\r\n"
       "c29mdCBBenVyZSBUTFMgSXNzdWluZyBDQSAwNjCCAiIwDQYJKoZIhvcNAQEBBQAD\r\n"
       "ggIPADCCAgoCggIBALVGARl56bx3KBUSGuPc4H5uoNFkFH4e7pvTCxRi4j/+z+Xb\r\n"
       "wjEz+5CipDOqjx9/jWjskL5dk7PaQkzItidsAAnDCW1leZBOIi68Lff1bjTeZgMY\r\n"
       "iwdRd3Y39b/lcGpiuP2d23W95YHkMMT8IlWosYIX0f4kYb62rphyfnAjYb/4Od99\r\n"
       "ThnhlAxGtfvSbXcBVIKCYfZgqRvV+5lReUnd1aNjRYVzPOoifgSx2fRyy1+pO1Uz\r\n"
       "aMMNnIOE71bVYW0A1hr19w7kOb0KkJXoALTDDj1ukUEDqQuBfBxReL5mXiu1O7WG\r\n"
       "0vltg0VZ/SZzctBsdBlx1BkmWYBW261KZgBivrql5ELTKKd8qgtHcLQA5fl6JB0Q\r\n"
       "gs5XDaWehN86Gps5JW8ArjGtjcWAIP+X8CQaWfaCnuRm6Bk/03PQWhgdi84qwA0s\r\n"
       "sRfFJwHUPTNSnE8EiGVk2frt0u8PG1pwSQsFuNJfcYIHEv1vOzP7uEOuDydsmCjh\r\n"
       "lxuoK2n5/2aVR3BMTu+p4+gl8alXoBycyLmj3J/PUgqD8SL5fTCUegGsdia/Sa60\r\n"
       "N2oV7vQ17wjMN+LXa2rjj/b4ZlZgXVojDmAjDwIRdDUujQu0RVsJqFLMzSIHpp2C\r\n"
       "Zp7mIoLrySay2YYBu7SiNwL95X6He2kS8eefBBHjzwW/9FxGqry57i71c2cDAgMB\r\n"
       "AAGjggGtMIIBqTAdBgNVHQ4EFgQU1cFnOsKjnfR3UltZEjgp5lVou6UwHwYDVR0j\r\n"
       "BBgwFoAUTiJUIBiV5uNu5g/6+rkS7QYXjzkwDgYDVR0PAQH/BAQDAgGGMB0GA1Ud\r\n"
       "JQQWMBQGCCsGAQUFBwMBBggrBgEFBQcDAjASBgNVHRMBAf8ECDAGAQH/AgEAMHYG\r\n"
       "CCsGAQUFBwEBBGowaDAkBggrBgEFBQcwAYYYaHR0cDovL29jc3AuZGlnaWNlcnQu\r\n"
       "Y29tMEAGCCsGAQUFBzAChjRodHRwOi8vY2FjZXJ0cy5kaWdpY2VydC5jb20vRGln\r\n"
       "aUNlcnRHbG9iYWxSb290RzIuY3J0MHsGA1UdHwR0MHIwN6A1oDOGMWh0dHA6Ly9j\r\n"
       "cmwzLmRpZ2ljZXJ0LmNvbS9EaWdpQ2VydEdsb2JhbFJvb3RHMi5jcmwwN6A1oDOG\r\n"
       "MWh0dHA6Ly9jcmw0LmRpZ2ljZXJ0LmNvbS9EaWdpQ2VydEdsb2JhbFJvb3RHMi5j\r\n"
       "cmwwHQYDVR0gBBYwFDAIBgZngQwBAgEwCAYGZ4EMAQICMBAGCSsGAQQBgjcVAQQD\r\n"
       "AgEAMA0GCSqGSIb3DQEBDAUAA4IBAQB2oWc93fB8esci/8esixj++N22meiGDjgF\r\n"
       "+rA2LUK5IOQOgcUSTGKSqF9lYfAxPjrqPjDCUPHCURv+26ad5P/BYtXtbmtxJWu+\r\n"
       "cS5BhMDPPeG3oPZwXRHBJFAkY4O4AF7RIAAUW6EzDflUoDHKv83zOiPfYGcpHc9s\r\n"
       "kxAInCedk7QSgXvMARjjOqdakor21DTmNIUotxo8kHv5hwRlGhBJwps6fEVi1Bt0\r\n"
       "trpM/3wYxlr473WSPUFZPgP1j519kLpWOJ8z09wxay+Br29irPcBYv0GMXlHqThy\r\n"
       "8y4m/HyTQeI2IMvMrQnwqPpY+rLIXyviI2vLoI+4xKE4Rn38ZZ8m\r\n"
       "-----END CERTIFICATE-----\r\n";


   هذه هي شهادة Microsoft Azure DigiCert Global Root G2 - وهي واحدة من الشهادات المستخدمة من قبل العديد من خدمات Azure عالميًا.

   💁 لرؤية أن هذه هي الشهادة التي يجب استخدامها، قم بتشغيل الأمر التالي على macOS أو Linux. إذا كنت تستخدم Windows، يمكنك تشغيل هذا الأمر باستخدام Windows Subsystem for Linux (WSL):

   openssl s_client -showcerts -verify 5 -connect api.cognitive.microsoft.com:443


   سيعرض الإخراج شهادة DigiCert Global Root G2.

3. افتح main.cpp وأضف توجيه التضمين التالي:

   #include <WiFiClientSecure.h>


4. أسفل توجيهات التضمين، قم بتعريف مثيل لـ WifiClientSecure:

   WiFiClientSecure client;


   تحتوي هذه الفئة على كود للتواصل مع نقاط نهاية الويب عبر HTTPS.

5. في طريقة connectWiFi، قم بتعيين WiFiClientSecure لاستخدام شهادة DigiCert Global Root G2:

   client.setCACert(CERTIFICATE);


المهمة - تصنيف صورة

1. أضف السطر التالي كإضافة إلى قائمة lib_deps في ملف platformio.ini:

   bblanchon/ArduinoJson @ 6.17.3


   يقوم هذا باستيراد ArduinoJson، وهي مكتبة JSON لـ Arduino، وستُستخدم لفك تشفير استجابة JSON من واجهة برمجة التطبيقات REST.

2. في config.h، أضف ثوابت لعنوان التنبؤ والمفتاح من خدمة Custom Vision:

   const char *PREDICTION_URL = "<PREDICTION_URL>";
   const char *PREDICTION_KEY = "<PREDICTION_KEY>";


   استبدل <PREDICTION_URL> بعنوان التنبؤ من Custom Vision. استبدل <PREDICTION_KEY> بمفتاح التنبؤ.

3. في main.cpp، أضف توجيه تضمين لمكتبة ArduinoJson:

   #include <ArduinoJSON.h>


4. أضف الوظيفة التالية إلى main.cpp، فوق وظيفة buttonPressed.

   void classifyImage(byte *buffer, uint32_t length)
   {
       HTTPClient httpClient;
       httpClient.begin(client, PREDICTION_URL);
       httpClient.addHeader("Content-Type", "application/octet-stream");
       httpClient.addHeader("Prediction-Key", PREDICTION_KEY);

       int httpResponseCode = httpClient.POST(buffer, length);

       if (httpResponseCode == 200)
       {
           String result = httpClient.getString();

           DynamicJsonDocument doc(1024);
           deserializeJson(doc, result.c_str());

           JsonObject obj = doc.as<JsonObject>();
           JsonArray predictions = obj["predictions"].as<JsonArray>();

           for(JsonVariant prediction : predictions)
           {
               String tag = prediction["tagName"].as<String>();
               float probability = prediction["probability"].as<float>();

               char buff[32];
               sprintf(buff, "%s:\t%.2f%%", tag.c_str(), probability * 100.0);
               Serial.println(buff);
           }
       }

       httpClient.end();
   }


   يبدأ هذا الكود بتعريف HTTPClient - وهي فئة تحتوي على طرق للتفاعل مع واجهات برمجة التطبيقات REST. ثم يقوم بتوصيل العميل بعنوان التنبؤ باستخدام مثيل WiFiClientSecure الذي تم إعداده باستخدام المفتاح العام لـ Azure.

   بمجرد الاتصال، يتم إرسال الرؤوس - وهي معلومات حول الطلب القادم الذي سيتم إجراؤه ضد واجهة برمجة التطبيقات REST. يشير رأس Content-Type إلى أن استدعاء واجهة برمجة التطبيقات سيرسل بيانات ثنائية خام، بينما يمرر رأس Prediction-Key مفتاح التنبؤ الخاص بـ Custom Vision.

   بعد ذلك، يتم إرسال طلب POST إلى عميل HTTP، مع تحميل مصفوفة بايت. ستحتوي هذه المصفوفة على صورة JPEG التي تم التقاطها من الكاميرا عند استدعاء هذه الوظيفة.

   💁 طلبات POST مخصصة لإرسال البيانات والحصول على استجابة. هناك أنواع أخرى من الطلبات مثل طلبات GET التي تسترجع البيانات. يتم استخدام طلبات GET من قبل متصفح الويب الخاص بك لتحميل صفحات الويب.

   يعيد طلب POST رمز حالة استجابة. هذه القيم محددة جيدًا، حيث يعني 200 OK - أن طلب POST كان ناجحًا.

   💁 يمكنك رؤية جميع رموز حالة الاستجابة في صفحة قائمة رموز حالة HTTP على ويكيبيديا

   إذا تم إرجاع 200، يتم قراءة النتيجة من عميل HTTP. هذه استجابة نصية من واجهة برمجة التطبيقات REST تحتوي على نتائج التنبؤ كوثيقة JSON. يكون JSON بالتنسيق التالي:

   {
       "id":"45d614d3-7d6f-47e9-8fa2-04f237366a16",
       "project":"135607e5-efac-4855-8afb-c93af3380531",
       "iteration":"04f1c1fa-11ec-4e59-bb23-4c7aca353665",
       "created":"2021-06-10T17:58:58.959Z",
       "predictions":[
           {
               "probability":0.5582016,
               "tagId":"05a432ea-9718-4098-b14f-5f0688149d64",
               "tagName":"ripe"
           },
           {
               "probability":0.44179836,
               "tagId":"bb091037-16e5-418e-a9ea-31c6a2920f17",
               "tagName":"unripe"
           }
       ]
   }


   الجزء المهم هنا هو مصفوفة predictions. تحتوي هذه المصفوفة على التنبؤات، مع إدخال واحد لكل علامة يحتوي على اسم العلامة والاحتمالية. الاحتمالات التي يتم إرجاعها هي أرقام عشرية تتراوح من 0-1، حيث 0 تعني احتمال 0% لمطابقة العلامة، و1 تعني احتمال 100%.

   💁 ستعيد مصنفات الصور النسب المئوية لجميع العلامات التي تم استخدامها. سيكون لكل علامة احتمال أن الصورة تطابق تلك العلامة.

   يتم فك تشفير JSON، ويتم إرسال الاحتمالات لكل علامة إلى شاشة المراقبة التسلسلية.

5. في وظيفة buttonPressed، استبدل الكود الذي يحفظ على بطاقة SD باستدعاء classifyImage، أو أضفه بعد كتابة الصورة، ولكن قبل حذف المخزن المؤقت:

   classifyImage(buffer, length);


   💁 إذا استبدلت الكود الذي يحفظ على بطاقة SD، يمكنك تنظيف الكود الخاص بك عن طريق إزالة وظائف setupSDCard وsaveToSDCard.

6. قم بتحميل وتشغيل الكود الخاص بك. وجه الكاميرا نحو بعض الفواكه واضغط على الزر C. سترى الإخراج في شاشة المراقبة التسلسلية:

   Connecting to WiFi..
   Connected!
   Image captured
   Image read to buffer with length 8200
   ripe:   56.84%
   unripe: 43.16%

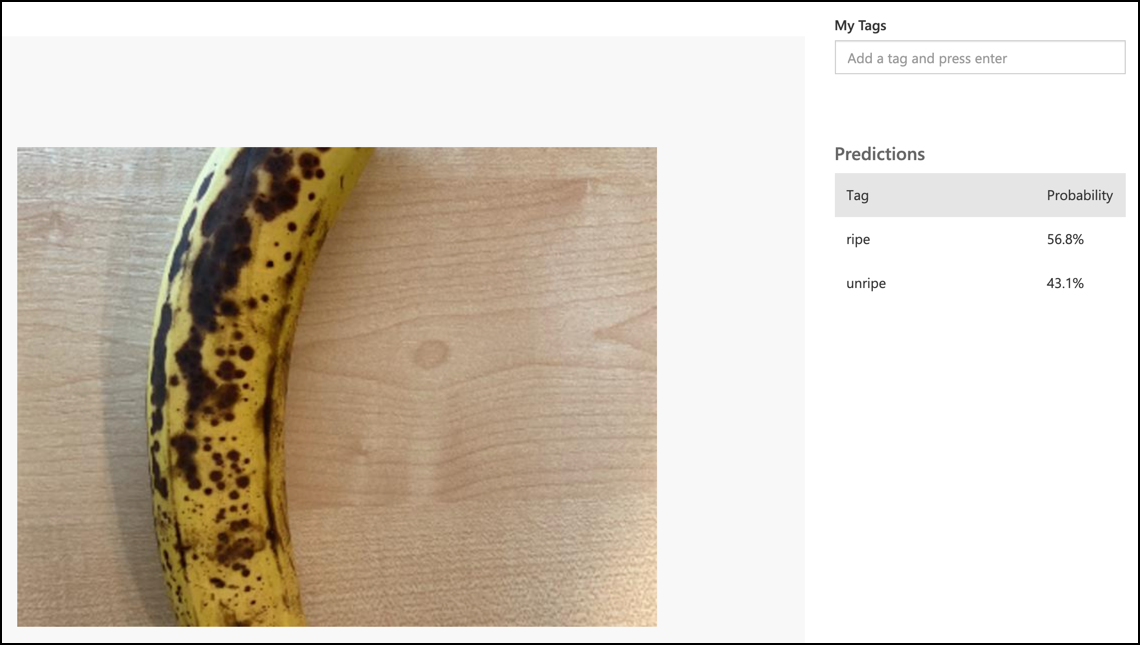

   ستتمكن من رؤية الصورة التي تم التقاطها، وهذه القيم في علامة التبويب Predictions في Custom Vision.



💁 يمكنك العثور على هذا الكود في المجلد code-classify/wio-terminal.

😀 لقد نجح برنامج تصنيف جودة الفواكه الخاص بك!

---
