Tuvasta lähedus - Raspberry Pi

Selles õppetunni osas lisad oma Raspberry Pi-le lähedusanduri ja loed sellest kauguse.

Riistvara

Raspberry Pi vajab lähedusandurit.

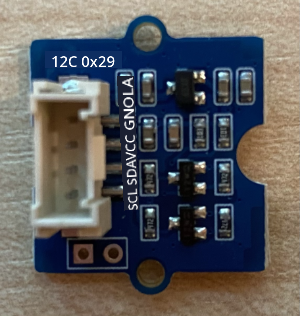

Andur, mida kasutad, on Grove Time of Flight kaugusandur. See andur kasutab lasermoodulit kauguse tuvastamiseks. Anduri ulatus on 10mm kuni 2000mm (1cm - 2m) ja see annab selles vahemikus üsna täpseid väärtusi, kusjuures kaugused üle 1000mm raporteeritakse kui 8109mm.

Laserkaugusmõõtja asub anduri tagaküljel, vastasküljel Grove pistikust.

See on I²C andur.

Ühenda Time of Flight andur

Grove Time of Flight anduri saab ühendada Raspberry Pi-ga.

Ülesanne - ühenda Time of Flight andur

Ühenda Time of Flight andur.

Sisesta Grove kaabli üks ots Time of Flight anduri pistikusse. Kaabel läheb sisse ainult ühel viisil.
Kui Raspberry Pi on välja lülitatud, ühenda Grove kaabli teine ots ühega I²C pistikutest, mis on märgitud I²C Grove Base hatis, mis on ühendatud Pi-ga. Need pistikud asuvad alumises reas, vastasküljel GPIO pinidest ja kaamera kaabli pesast.

Programmeeri Time of Flight andur

Nüüd saab Raspberry Pi programmeerida kasutama ühendatud Time of Flight andurit.

Ülesanne - programmeeri Time of Flight andur

Programmeeri seade.

Lülita Pi sisse ja oota, kuni see käivitub.
Ava fruit-quality-detector kood VS Code'is, kas otse Pi-l või ühendudes Remote SSH laienduse kaudu.
Paigalda rpi-vl53l0x Pip pakett, Python pakett, mis suhtleb VL53L0X Time of Flight kaugusanduriga. Paigalda see järgmise pip käsuga:
```
pip install rpi-vl53l0x
```
Loo selles projektis uus fail nimega distance-sensor.py.

💁 Lihtne viis simuleerida mitut IoT seadet on teha igaüks eraldi Python failis ja käivitada need samal ajal.
Lisa sellele failile järgmine kood:
```
import time

from grove.i2c import Bus
from rpi_vl53l0x.vl53l0x import VL53L0X
```
See impordib Grove I²C bussi teegi ja anduri teegi, mis on mõeldud Grove Time of Flight anduri põhiriistvarale.
Selle alla lisa järgmine kood, et pääseda andurile ligi:
```
distance_sensor = VL53L0X(bus = Bus().bus)
distance_sensor.begin()
```
See kood deklareerib kaugusanduri, kasutades Grove I²C bussi, ja käivitab anduri.

Lõpuks lisa lõpmatu tsükkel, et lugeda kaugusi:

while True:
    distance_sensor.wait_ready()
    print(f'Distance = {distance_sensor.get_distance()} mm')
    time.sleep(1)

See kood ootab, kuni andurilt on saadaval väärtus, ja prindib selle konsooli.

Käivita see kood.

💁 Ära unusta, et see fail on nimega distance-sensor.py! Veendu, et käivitad selle Pythoniga, mitte app.py.
Näed konsoolis kaugusmõõtmisi. Aseta objektid anduri lähedale ja näed kaugusmõõtmist:
```
pi@raspberrypi:~/fruit-quality-detector $ python3 distance_sensor.py
Distance = 29 mm
Distance = 28 mm
Distance = 30 mm
Distance = 151 mm
```
Kaugusmõõtja asub anduri tagaküljel, seega veendu, et kasutad õiget külge kauguse mõõtmiseks.

💁 Selle koodi leiad code-proximity/pi kaustast.

😀 Sinu lähedusanduri programm oli edukas!
