Wio Terminal

Wio Terminal Seeed Studiosilt on Arduino-ühilduv mikrokontroller, millel on sisseehitatud WiFi, mõned sensorid ja aktuaatorid ning pordid, et lisada rohkem sensoreid ja aktuaatoreid, kasutades riistvara ökosüsteemi nimega Grove.

Seeed Studios Wio Terminal

Seadistamine

Wio Terminali kasutamiseks peate oma arvutisse installima tasuta tarkvara. Enne WiFi-ühenduse loomist tuleb Wio Terminali püsivara uuendada.

Ülesanne - seadistamine

Paigaldage vajalik tarkvara ja uuendage püsivara.

  1. Installige Visual Studio Code (VS Code). See on redaktor, mida kasutate oma seadme koodi kirjutamiseks C/C++ keeles. Juhiste saamiseks VS Code'i installimiseks vaadake VS Code'i dokumentatsiooni.

    💁 Teine populaarne IDE Arduino arendamiseks on Arduino IDE. Kui olete selle tööriistaga juba tuttav, võite seda kasutada VS Code'i ja PlatformIO asemel, kuid õppetunnid põhinevad VS Code'i kasutamisel.

  2. Installige VS Code'i PlatformIO laiendus. See on VS Code'i laiendus, mis toetab mikrokontrollerite programmeerimist C/C++ keeles. Juhiste saamiseks selle laienduse installimiseks VS Code'i vaadake PlatformIO laienduse dokumentatsiooni. See laiendus sõltub Microsofti C/C++ laiendusest, mis paigaldatakse automaatselt PlatformIO installimisel.

  3. Ühendage Wio Terminal oma arvutiga. Wio Terminalil on USB-C port allosas, mis tuleb ühendada USB-pordiga teie arvutis. Wio Terminaliga on kaasas USB-C kuni USB-A kaabel, kuid kui teie arvutil on ainult USB-C pordid, vajate USB-C kaablit või USB-A kuni USB-C adapterit.

  4. Järgige juhiseid Wio Terminal Wiki WiFi ülevaate dokumentatsioonis, et seadistada oma Wio Terminal ja uuendada püsivara.

Tere maailm

Uue programmeerimiskeele või tehnoloogiaga alustades on traditsiooniks luua 'Tere maailm' rakendus - väike rakendus, mis kuvab näiteks teksti "Tere maailm", et näidata, et kõik tööriistad on õigesti seadistatud.

Wio Terminali Tere Maailm rakendus tagab, et Visual Studio Code on õigesti paigaldatud koos PlatformIO-ga ja seadistatud mikrokontrolleri arendamiseks.

Loo PlatformIO projekt

Esimene samm on luua uus projekt, mis on PlatformIO-s seadistatud Wio Terminali jaoks.

Ülesanne - loo PlatformIO projekt

Loo PlatformIO projekt.

  1. Ühenda Wio Terminal oma arvutiga

  2. Käivita VS Code

  3. PlatformIO ikoon on külgmenüüs:

    PlatformIO menüüvalik

    Vali see menüüvalik, seejärel vali PIO Home -> Open

    PlatformIO avamise valik

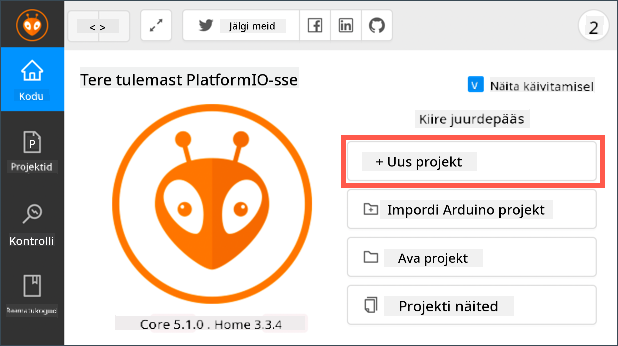

  4. Tervitusekraanil vali + New Project nupp

    Uue projekti nupp

  5. Konfigureeri projekt Project Wizardis:

    1. Pane oma projektile nimeks nightlight

    2. Board rippmenüüst kirjuta WIO, et filtreerida plaate, ja vali Seeeduino Wio Terminal

    3. Jäta Framework väärtuseks Arduino

    4. Jäta Use default location märkeruut märgituks või tühista see ja vali oma projekti asukoht

    5. Vali Finish nupp

    Valmis projektiviisard

    PlatformIO laadib alla komponendid, mida on vaja Wio Terminali koodi kompileerimiseks, ja loob teie projekti. See võib võtta paar minutit.

Uuri PlatformIO projekti

VS Code'i uurija näitab mitmeid faile ja kaustu, mille PlatformIO viisard on loonud.

Kaustad

  • .pio - see kaust sisaldab ajutisi andmeid, mida PlatformIO vajab, nagu teegid või kompileeritud kood. Kui see kustutatakse, luuakse see automaatselt uuesti ja te ei pea seda lisama lähtekoodi kontrolli, kui jagate oma projekti sellistel saitidel nagu GitHub.
  • .vscode - see kaust sisaldab PlatformIO ja VS Code'i konfiguratsiooni. Kui see kustutatakse, luuakse see automaatselt uuesti ja te ei pea seda lisama lähtekoodi kontrolli, kui jagate oma projekti sellistel saitidel nagu GitHub.
  • include - see kaust on mõeldud väliste päisefailide jaoks, mida vajate täiendavate teekide lisamisel oma koodi. Selles õppetükis te seda kausta ei kasuta.
  • lib - see kaust on mõeldud väliste teekide jaoks, mida soovite oma koodis kasutada. Selles õppetükis te seda kausta ei kasuta.
  • src - see kaust sisaldab teie rakenduse peamist lähtekoodi. Alguses sisaldab see ainult ühte faili - main.cpp.
  • test - see kaust on mõeldud teie koodi üksustestide jaoks.

Failid

  • main.cpp - see fail src kaustas sisaldab teie rakenduse alguspunkti. Avage see fail, ja see sisaldab järgmist koodi:

    #include <Arduino.h>

void setup() {
  // put your setup code here, to run once:
}

void loop() {
  // put your main code here, to run repeatedly:
}

    Kui seade käivitub, käivitab Arduino raamistik funktsiooni setup üks kord, seejärel käivitab funktsiooni loop korduvalt, kuni seade välja lülitatakse.

  • .gitignore - see fail loetleb failid ja kataloogid, mida tuleb ignoreerida, kui lisate oma koodi git lähtekoodi kontrolli, näiteks üleslaadimisel GitHubi.

  • platformio.ini - see fail sisaldab konfiguratsiooni teie seadme ja rakenduse jaoks. Avage see fail, ja see sisaldab järgmist koodi:

    [env:seeed_wio_terminal]
platform = atmelsam
board = seeed_wio_terminal
framework = arduino

    [env:seeed_wio_terminal] sektsioon sisaldab konfiguratsiooni Wio Terminali jaoks. Teil võib olla mitu env sektsiooni, et teie koodi saaks kompileerida mitme plaadi jaoks.

    Teised väärtused vastavad projektiviisardi konfiguratsioonile:

    • platform = atmelsam määratleb riistvara, mida Wio Terminal kasutab (ATSAMD51-põhine mikrokontroller)
    • board = seeed_wio_terminal määratleb mikrokontrolleri plaadi tüübi (Wio Terminal)
    • framework = arduino määratleb, et see projekt kasutab Arduino raamistikku.

Kirjuta Tere Maailm rakendus

Nüüd olete valmis kirjutama Tere Maailm rakendust.

Ülesanne - kirjuta Tere Maailm rakendus

Kirjuta Tere Maailm rakendus.

  1. Avage main.cpp fail VS Code'is

  2. Muutke koodi, et see vastaks järgmisele:

    #include <Arduino.h>

void setup()
{
    Serial.begin(9600);

    while (!Serial)
        ; // Wait for Serial to be ready

    delay(1000);
}

void loop()
{
    Serial.println("Hello World");
    delay(5000);
}

    Funktsioon setup algatab ühenduse jadapordiga - antud juhul USB-port, mida kasutatakse Wio Terminali ühendamiseks teie arvutiga. Parameeter 9600 on baudimäär (tuntud ka kui sümbolimäär), ehk kiirus, millega andmeid saadetakse jadapordi kaudu bitides sekundis. See seadistus tähendab, et iga sekund saadetakse 9600 bitti (0 ja 1). Seejärel ootab see, kuni jadaport on valmis.

    Funktsioon loop saadab jadapordile rea Hello World!, mis sisaldab tähemärke Hello World! koos uue rea märgiga. Seejärel jääb see magama 5000 millisekundiks ehk 5 sekundiks. Pärast loop lõppu käivitatakse see uuesti ja uuesti, seni kuni mikrokontroller on sisse lülitatud.

  3. Pange oma Wio Terminal üleslaadimisrežiimi. Peate seda tegema iga kord, kui laadite seadmesse uut koodi:

    1. Tõmmake toitelülitit kaks korda kiiresti alla - see naaseb iga kord automaatselt sisse lülitatud asendisse.

    2. Kontrollige sinist oleku LED-i USB-pordi paremal küljel. See peaks vilkuma.

    Video, mis näitab, kuidas Wio Terminal üleslaadimisrežiimi panna

    Klõpsake ülaltoodud pildil, et vaadata, kuidas seda teha.

  4. Koostage ja laadige kood Wio Terminali

    1. Avage VS Code'i käsupalett

    2. Sisestage PlatformIO Upload, et otsida üleslaadimise valikut, ja valige PlatformIO: Upload

      PlatformIO üleslaadimise valik käsupaletis

      PlatformIO koostab koodi automaatselt, kui vaja, enne üleslaadimist.

    3. Kood kompileeritakse ja laaditakse Wio Terminali

      💁 Kui kasutate macOS-i, ilmub teade DISK NOT EJECTED PROPERLY. See juhtub, kuna Wio Terminal monteeritakse draivina osana vilkumisprotsessist ja see ühendatakse lahti, kui kompileeritud kood seadmesse kirjutatakse. Seda teadet võib ignoreerida.

    ⚠️ Kui saate veateateid, et üleslaadimisport pole saadaval, veenduge, et Wio Terminal on teie arvutiga ühendatud, sisse lülitatud ekraani vasakul küljel oleva lülitiga ja seatud üleslaadimisrežiimi. Roheline tuli allosas peaks põlema ja sinine tuli peaks vilkuma. Kui te ikka veel vea saate, tõmmake sisse/välja lülitit kaks korda kiiresti alla, et sundida Wio Terminal üleslaadimisrežiimi ja proovige uuesti üles laadida.

PlatformIO-l on Serial Monitor, mis võimaldab jälgida USB-kaabli kaudu Wio Terminalist saadetud andmeid. See võimaldab jälgida andmeid, mida saadab Serial.println("Hello World"); käsk.

  1. Avage VS Code'i käsupalett

  2. Sisestage PlatformIO Serial, et otsida Serial Monitori valikut, ja valige PlatformIO: Serial Monitor

    PlatformIO Serial Monitori valik käsupaletis

    Avaneb uus terminal ja jadapordi kaudu saadetud andmed kuvatakse selles terminalis:

    > Executing task: platformio device monitor <

--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at http://bit.ly/pio-monitor-filters
--- Miniterm on /dev/cu.usbmodem101  9600,8,N,1 ---
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H ---
Hello World
Hello World

    Hello World prinditakse jadamonitorile iga 5 sekundi järel.

💁 Selle koodi leiate code/wio-terminal kaustast.

😀 Teie 'Tere Maailm' programm õnnestus!
