Vizualizacija odnosov: Vse o medu 🍯


Vizualizacija odnosov - Sketchnote by @nitya

Nadaljujmo z naravoslovno usmerjenostjo našega raziskovanja in odkrijmo zanimive vizualizacije, ki prikazujejo odnose med različnimi vrstami medu, na podlagi podatkovne zbirke, pridobljene od Ministrstva za kmetijstvo Združenih držav Amerike.

Ta podatkovna zbirka, ki vsebuje približno 600 elementov, prikazuje proizvodnjo medu v številnih zveznih državah ZDA. Na primer, lahko si ogledate število kolonij, donos na kolonijo, skupno proizvodnjo, zaloge, ceno na funt in vrednost proizvedenega medu v določeni državi od leta 1998 do 2012, pri čemer je ena vrstica na leto za vsako državo.

Zanimivo bo vizualizirati odnos med letno proizvodnjo določene države in, na primer, ceno medu v tej državi. Alternativno bi lahko vizualizirali odnos med donosom medu na kolonijo v različnih državah. To časovno obdobje zajema uničujočo 'CCD' ali 'motnjo propada kolonij', ki je bila prvič opažena leta 2006 (http://npic.orst.edu/envir/ccd.html), zato je to ganljiva podatkovna zbirka za preučevanje. 🐝

Predhodni kviz

V tej lekciji lahko uporabite knjižnico Seaborn, ki ste jo že uporabljali, kot odlično orodje za vizualizacijo odnosov med spremenljivkami. Še posebej zanimiva je funkcija relplot v Seabornu, ki omogoča hitro ustvarjanje razpršenih in linijskih grafov za vizualizacijo 'statističnih odnosov', kar podatkovnemu znanstveniku pomaga bolje razumeti, kako se spremenljivke med seboj povezujejo.

Razpršeni grafi

Uporabite razpršeni graf za prikaz, kako se je cena medu spreminjala iz leta v leto, po posameznih državah. Seaborn, z uporabo relplot, priročno združi podatke držav in prikaže točke za kategorijske in numerične podatke.

Začnimo z uvozom podatkov in knjižnice Seaborn:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Opazili boste, da ima podatkovna zbirka medu več zanimivih stolpcev, vključno z letom in ceno na funt. Raziščimo te podatke, razvrščene po zveznih državah ZDA:

država	št_kolonij	donos_na_kolonijo	skupna_proizvodnja	zaloge	cena_na_funt	vrednost_proizvodnje	leto
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

Ustvarite osnovni razpršeni graf za prikaz odnosa med ceno na funt medu in njegovo državo izvora. Os y naj bo dovolj visoka, da prikaže vse države:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

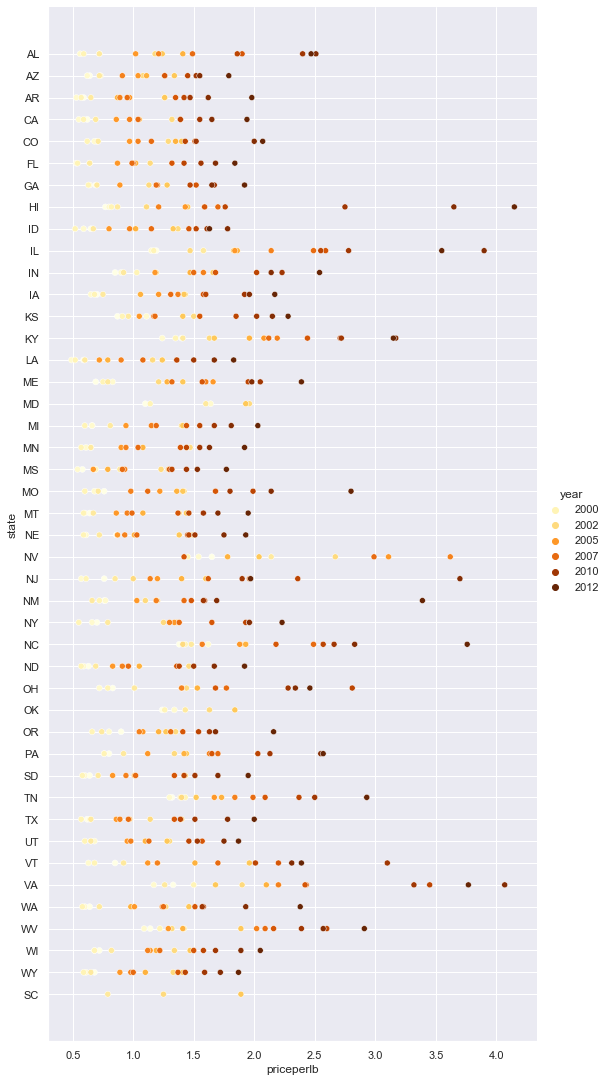

Sedaj prikažite iste podatke z barvno shemo medu, da pokažete, kako se cena spreminja skozi leta. To lahko storite z dodajanjem parametra 'hue', ki prikazuje spremembe iz leta v leto:

✅ Več o barvnih paletah, ki jih lahko uporabite v Seabornu - preizkusite čudovito mavrično barvno shemo!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

S to spremembo barvne sheme lahko jasno vidite močan napredek skozi leta glede cene medu na funt. Če pogledate vzorec podatkov (na primer za določeno državo, recimo Arizono), lahko opazite vzorec naraščanja cen iz leta v leto, z nekaj izjemami:

država	št_kolonij	donos_na_kolonijo	skupna_proizvodnja	zaloge	cena_na_funt	vrednost_proizvodnje	leto
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

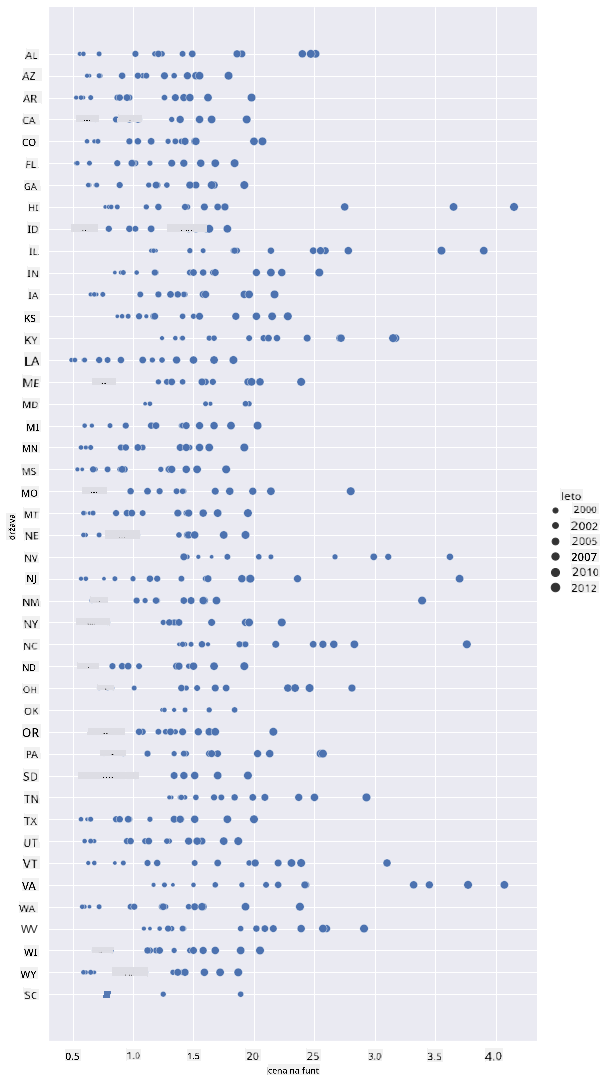

Drug način za vizualizacijo tega napredka je uporaba velikosti namesto barve. Za uporabnike z barvno slepoto je to morda boljša možnost. Spremenite svojo vizualizacijo tako, da pokažete povečanje cene z večanjem obsega točk:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Vidite lahko, da se velikost točk postopoma povečuje.

Je to preprost primer ponudbe in povpraševanja? Zaradi dejavnikov, kot so podnebne spremembe in propad kolonij, je na voljo manj medu za nakup iz leta v leto, zato se cena povečuje?

Da bi odkrili korelacijo med nekaterimi spremenljivkami v tej podatkovni zbirki, raziščimo nekaj linijskih grafov.

Linijski grafi

Vprašanje: Ali je jasno vidno naraščanje cene medu na funt iz leta v leto? To lahko najlažje odkrijete z ustvarjanjem enega samega linijskega grafa:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Odgovor: Da, z nekaj izjemami okoli leta 2003:

✅ Ker Seaborn združuje podatke okoli ene črte, prikazuje "več meritev pri vsaki vrednosti x z izrisom povprečja in 95% intervala zaupanja okoli povprečja". Vir. To časovno zahtevno vedenje lahko onemogočite z dodajanjem ci=None.

Vprašanje: No, ali lahko leta 2003 opazimo tudi porast zaloge medu? Kaj pa, če pogledate skupno proizvodnjo iz leta v leto?

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Odgovor: Ne ravno. Če pogledate skupno proizvodnjo, se zdi, da se je v tem letu dejansko povečala, čeprav na splošno količina proizvedenega medu v teh letih upada.

Vprašanje: V tem primeru, kaj bi lahko povzročilo porast cene medu okoli leta 2003?

Da bi to odkrili, lahko raziščete mrežo faset.

Mreže faset

Mreže faset vzamejo en vidik vaše podatkovne zbirke (v našem primeru lahko izberete 'leto', da se izognete prevelikemu številu faset). Seaborn nato ustvari graf za vsako od teh faset vaših izbranih koordinat x in y za lažjo vizualno primerjavo. Ali leto 2003 izstopa v tej vrsti primerjave?

Ustvarite mrežo faset z nadaljnjo uporabo relplot, kot je priporočeno v dokumentaciji Seaborn.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"
    )

V tej vizualizaciji lahko primerjate donos na kolonijo in število kolonij iz leta v leto, ena ob drugi, z nastavitvijo razporeditve na 3 za stolpce:

Za to podatkovno zbirko nič posebej ne izstopa glede števila kolonij in njihovega donosa, iz leta v leto in iz države v državo. Ali obstaja drugačen način za iskanje korelacije med tema dvema spremenljivkama?

Dvovrstični grafi

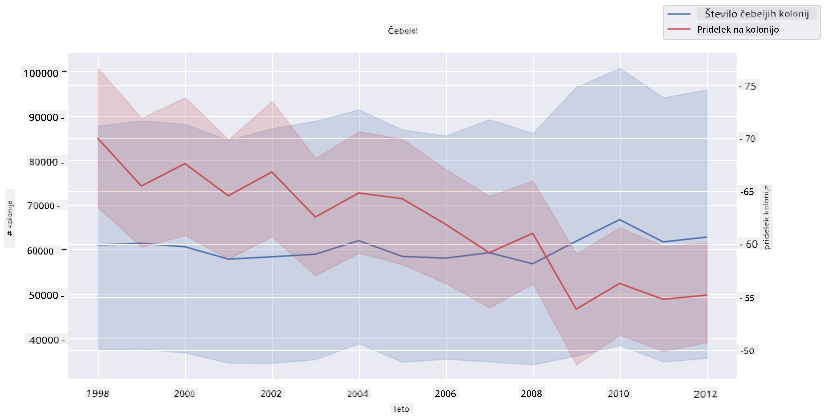

Poskusite večvrstični graf z nadgradnjo dveh linijskih grafov enega na drugega, z uporabo funkcije 'despine' v Seabornu za odstranitev zgornjih in desnih osi ter z uporabo ax.twinx iz Matplotlib. Twinx omogoča grafu, da deli os x in prikaže dve osi y. Prikažite donos na kolonijo in število kolonij, nadgrajeno:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

Čeprav nič ne izstopa okoli leta 2003, nam to omogoča, da zaključimo to lekcijo na nekoliko bolj pozitivni noti: čeprav se število kolonij na splošno zmanjšuje, se število kolonij stabilizira, tudi če njihov donos na kolonijo upada.

Naprej, čebele, naprej!

🐝❤️

🚀 Izziv

V tej lekciji ste se naučili nekaj več o drugih uporabah razpršenih grafov in mrež faset, vključno z mrežami faset. Izzovite se in ustvarite mrežo faset z uporabo drugačne podatkovne zbirke, morda tiste, ki ste jo uporabili pred temi lekcijami. Opazujte, kako dolgo traja njihova izdelava in kako morate biti previdni glede števila mrež, ki jih morate narisati z uporabo teh tehnik.

Naknadni kviz

Pregled in samostojno učenje

Linijski grafi so lahko preprosti ali precej zapleteni. Preberite nekaj več v dokumentaciji Seaborn o različnih načinih, kako jih lahko zgradite. Poskusite izboljšati linijske grafe, ki ste jih zgradili v tej lekciji, z drugimi metodami, navedenimi v dokumentaciji.

Naloga

Potopite se v čebelnjak
