Visualizar Relações: Tudo Sobre Mel 🍯
 |
|---|
| Visualizar Relações - Sketchnote por @nitya |
Dando continuidade ao foco na natureza da nossa pesquisa, vamos descobrir visualizações interessantes para mostrar as relações entre vários tipos de mel, com base num conjunto de dados derivado do Departamento de Agricultura dos Estados Unidos.
Este conjunto de dados, com cerca de 600 itens, apresenta a produção de mel em vários estados dos EUA. Por exemplo, é possível analisar o número de colmeias, a produção por colmeia, a produção total, os estoques, o preço por libra e o valor do mel produzido em determinado estado entre 1998 e 2012, com uma linha por ano para cada estado.
Será interessante visualizar a relação entre a produção anual de um estado e, por exemplo, o preço do mel nesse estado. Alternativamente, pode-se visualizar a relação entre a produção por colmeia em diferentes estados. Este período inclui o devastador 'CCD' ou 'Colony Collapse Disorder' (Desordem do Colapso das Colónias), observado pela primeira vez em 2006 (http://npic.orst.edu/envir/ccd.html), tornando este um conjunto de dados relevante para estudo. 🐝
Questionário pré-aula
Nesta lição, pode-se usar o Seaborn, que já foi utilizado anteriormente, como uma boa biblioteca para visualizar relações entre variáveis. Particularmente interessante é o uso da função relplot do Seaborn, que permite criar gráficos de dispersão e gráficos de linhas para visualizar rapidamente 'relações estatísticas', ajudando o cientista de dados a compreender melhor como as variáveis se relacionam.
Gráficos de Dispersão
Use um gráfico de dispersão para mostrar como o preço do mel evoluiu, ano após ano, por estado. O Seaborn, utilizando relplot, agrupa convenientemente os dados por estado e exibe pontos de dados para dados categóricos e numéricos.
Vamos começar por importar os dados e o Seaborn:
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()
Nota-se que os dados sobre o mel possuem várias colunas interessantes, incluindo o ano e o preço por libra. Vamos explorar esses dados, agrupados por estado dos EUA:
| estado | numcol | prodporcol | prodtotal | estoques | precoporlb | valorprod | ano |
|---|---|---|---|---|---|---|---|
| AL | 16000 | 71 | 1136000 | 159000 | 0.72 | 818000 | 1998 |
| AZ | 55000 | 60 | 3300000 | 1485000 | 0.64 | 2112000 | 1998 |
| AR | 53000 | 65 | 3445000 | 1688000 | 0.59 | 2033000 | 1998 |
| CA | 450000 | 83 | 37350000 | 12326000 | 0.62 | 23157000 | 1998 |
| CO | 27000 | 72 | 1944000 | 1594000 | 0.7 | 1361000 | 1998 |
Crie um gráfico de dispersão básico para mostrar a relação entre o preço por libra do mel e o estado de origem nos EUA. Ajuste o eixo y para ser alto o suficiente para exibir todos os estados:
sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);
Agora, mostre os mesmos dados com um esquema de cores de mel para ilustrar como o preço evolui ao longo dos anos. Pode-se fazer isso adicionando um parâmetro 'hue' para mostrar a mudança, ano após ano:
✅ Saiba mais sobre as paletas de cores disponíveis no Seaborn - experimente um belo esquema de cores em arco-íris!
sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);
Com esta mudança no esquema de cores, é possível perceber claramente uma forte progressão ao longo dos anos no preço do mel por libra. De fato, ao verificar um conjunto de amostras nos dados (escolha um estado, como o Arizona, por exemplo), é possível observar um padrão de aumento de preços ano após ano, com poucas exceções:
| estado | numcol | prodporcol | prodtotal | estoques | precoporlb | valorprod | ano |
|---|---|---|---|---|---|---|---|
| AZ | 55000 | 60 | 3300000 | 1485000 | 0.64 | 2112000 | 1998 |
| AZ | 52000 | 62 | 3224000 | 1548000 | 0.62 | 1999000 | 1999 |
| AZ | 40000 | 59 | 2360000 | 1322000 | 0.73 | 1723000 | 2000 |
| AZ | 43000 | 59 | 2537000 | 1142000 | 0.72 | 1827000 | 2001 |
| AZ | 38000 | 63 | 2394000 | 1197000 | 1.08 | 2586000 | 2002 |
| AZ | 35000 | 72 | 2520000 | 983000 | 1.34 | 3377000 | 2003 |
| AZ | 32000 | 55 | 1760000 | 774000 | 1.11 | 1954000 | 2004 |
| AZ | 36000 | 50 | 1800000 | 720000 | 1.04 | 1872000 | 2005 |
| AZ | 30000 | 65 | 1950000 | 839000 | 0.91 | 1775000 | 2006 |
| AZ | 30000 | 64 | 1920000 | 902000 | 1.26 | 2419000 | 2007 |
| AZ | 25000 | 64 | 1600000 | 336000 | 1.26 | 2016000 | 2008 |
| AZ | 20000 | 52 | 1040000 | 562000 | 1.45 | 1508000 | 2009 |
| AZ | 24000 | 77 | 1848000 | 665000 | 1.52 | 2809000 | 2010 |
| AZ | 23000 | 53 | 1219000 | 427000 | 1.55 | 1889000 | 2011 |
| AZ | 22000 | 46 | 1012000 | 253000 | 1.79 | 1811000 | 2012 |
Outra forma de visualizar esta progressão é usar o tamanho, em vez da cor. Para utilizadores daltónicos, esta pode ser uma opção melhor. Edite a visualização para mostrar o aumento do preço através do aumento da circunferência dos pontos:
sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);
Pode-se observar que o tamanho dos pontos aumenta gradualmente.
Será este um caso simples de oferta e procura? Devido a fatores como mudanças climáticas e o colapso das colónias, haverá menos mel disponível para compra ano após ano, e, assim, o preço aumenta?
Para descobrir uma correlação entre algumas das variáveis deste conjunto de dados, vamos explorar alguns gráficos de linhas.
Gráficos de Linhas
Pergunta: Existe um aumento claro no preço do mel por libra ao longo dos anos? Pode-se descobrir isso facilmente criando um único gráfico de linhas:
sns.relplot(x="year", y="priceperlb", kind="line", data=honey);
Resposta: Sim, com algumas exceções por volta do ano 2003:
✅ Como o Seaborn está a agregar dados numa única linha, ele exibe "as múltiplas medições em cada valor de x, traçando a média e o intervalo de confiança de 95% em torno da média". Fonte. Este comportamento, que consome tempo, pode ser desativado adicionando ci=None.
Pergunta: Bem, em 2003 também podemos observar um pico na oferta de mel? E se analisarmos a produção total ano após ano?
sns.relplot(x="year", y="totalprod", kind="line", data=honey);
Resposta: Não exatamente. Ao observar a produção total, parece que ela realmente aumentou naquele ano específico, embora, de forma geral, a quantidade de mel produzido esteja em declínio durante esses anos.
Pergunta: Nesse caso, o que poderia ter causado o aumento no preço do mel por volta de 2003?
Para descobrir isso, pode-se explorar uma grelha de facetas.
Grelhas de Facetas
As grelhas de facetas utilizam uma faceta do conjunto de dados (neste caso, pode-se escolher 'ano' para evitar produzir muitas facetas). O Seaborn pode então criar um gráfico para cada uma dessas facetas com as coordenadas x e y escolhidas, facilitando a comparação visual. O ano de 2003 destaca-se neste tipo de comparação?
Crie uma grelha de facetas continuando a usar relplot, conforme recomendado pela documentação do Seaborn.
sns.relplot(
data=honey,
x="yieldpercol", y="numcol",
col="year",
col_wrap=3,
kind="line"
)
Nesta visualização, pode-se comparar a produção por colmeia e o número de colmeias ano após ano, lado a lado, com um limite de 3 colunas:
Para este conjunto de dados, nada particularmente se destaca em relação ao número de colmeias e sua produção, ano após ano e estado por estado. Existe uma forma diferente de encontrar uma correlação entre estas duas variáveis?
Gráficos de Linhas Duplas

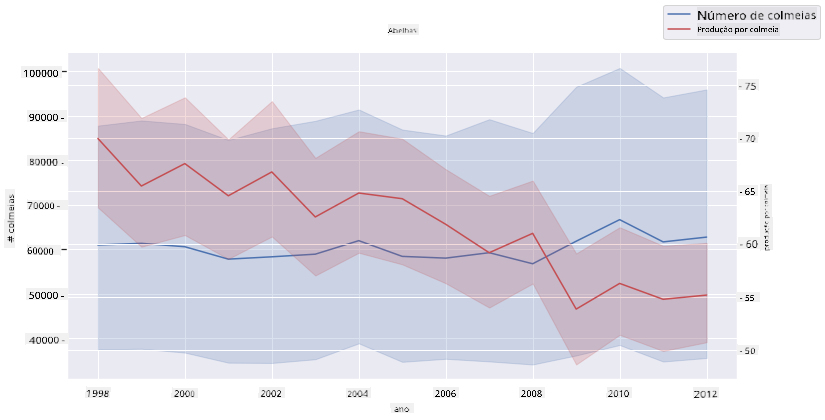

Experimente um gráfico de linhas múltiplas sobrepondo dois gráficos de linhas um sobre o outro, utilizando o 'despine' do Seaborn para remover as margens superior e direita, e usando ax.twinx derivado do Matplotlib. O Twinx permite que um gráfico compartilhe o eixo x e exiba dois eixos y. Assim, exiba a produção por colmeia e o número de colmeias, sobrepostos:
fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');
ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();
Embora nada salte aos olhos em relação ao ano de 2003, isso permite encerrar esta lição com uma nota um pouco mais feliz: embora o número de colmeias esteja em declínio geral, ele está a estabilizar, mesmo que a produção por colmeia esteja a diminuir.
Força, abelhas! 🐝❤️
🚀 Desafio
Nesta lição, aprendeu-se um pouco mais sobre outros usos de gráficos de dispersão e grelhas de linhas, incluindo grelhas de facetas. Desafie-se a criar uma grelha de facetas utilizando um conjunto de dados diferente, talvez um que tenha usado antes destas lições. Note quanto tempo demora a criar e como é necessário ter cuidado com o número de grelhas a desenhar utilizando estas técnicas.
Questionário pós-aula
Revisão e Autoestudo
Os gráficos de linhas podem ser simples ou bastante complexos. Leia um pouco mais na documentação do Seaborn sobre as várias formas de construí-los. Tente melhorar os gráficos de linhas que criou nesta lição com outros métodos listados na documentação.
Tarefa
