Vizualizace vztahů: Vše o medu 🍯


Vizualizace vztahů - Sketchnote od @nitya

Pokračujeme v přírodním zaměření našeho výzkumu a objevujeme zajímavé vizualizace, které ukazují vztahy mezi různými typy medu podle datasetu odvozeného z Ministerstva zemědělství Spojených států.

Tento dataset obsahuje přibližně 600 položek a zobrazuje produkci medu v mnoha státech USA. Například můžete sledovat počet včelstev, výnos na včelstvo, celkovou produkci, zásoby, cenu za libru a hodnotu vyprodukovaného medu v daném státě od roku 1998 do roku 2012, přičemž každý řádek představuje jeden rok pro každý stát.

Bylo by zajímavé vizualizovat vztah mezi produkcí v daném státě za rok a například cenou medu v tomto státě. Alternativně byste mohli vizualizovat vztah mezi výnosem medu na včelstvo v jednotlivých státech. Toto časové období zahrnuje devastující „CCD“ neboli „Colony Collapse Disorder“ (kolaps včelstev), který byl poprvé zaznamenán v roce 2006 (http://npic.orst.edu/envir/ccd.html), což činí tento dataset obzvláště zajímavým ke studiu. 🐝

Kvíz před lekcí

V této lekci můžete použít knihovnu Seaborn, kterou jste již dříve používali, jako skvělý nástroj pro vizualizaci vztahů mezi proměnnými. Zvláště zajímavá je funkce relplot v Seabornu, která umožňuje rychle vytvářet bodové a čárové grafy pro vizualizaci 'statistických vztahů', což datovým vědcům umožňuje lépe pochopit, jak spolu proměnné souvisejí.

Bodové grafy

Použijte bodový graf k zobrazení, jak se cena medu vyvíjela rok od roku v jednotlivých státech. Seaborn, pomocí funkce relplot, pohodlně seskupí data podle států a zobrazí datové body jak pro kategorická, tak pro číselná data.

Začněme importem dat a knihovny Seaborn:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Všimnete si, že data o medu obsahují několik zajímavých sloupců, včetně roku a ceny za libru. Prozkoumejme tato data seskupená podle států USA:

stát	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

Vytvořte základní bodový graf, který ukáže vztah mezi cenou za libru medu a státem jeho původu. Osa y by měla být dostatečně vysoká, aby zobrazila všechny státy:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

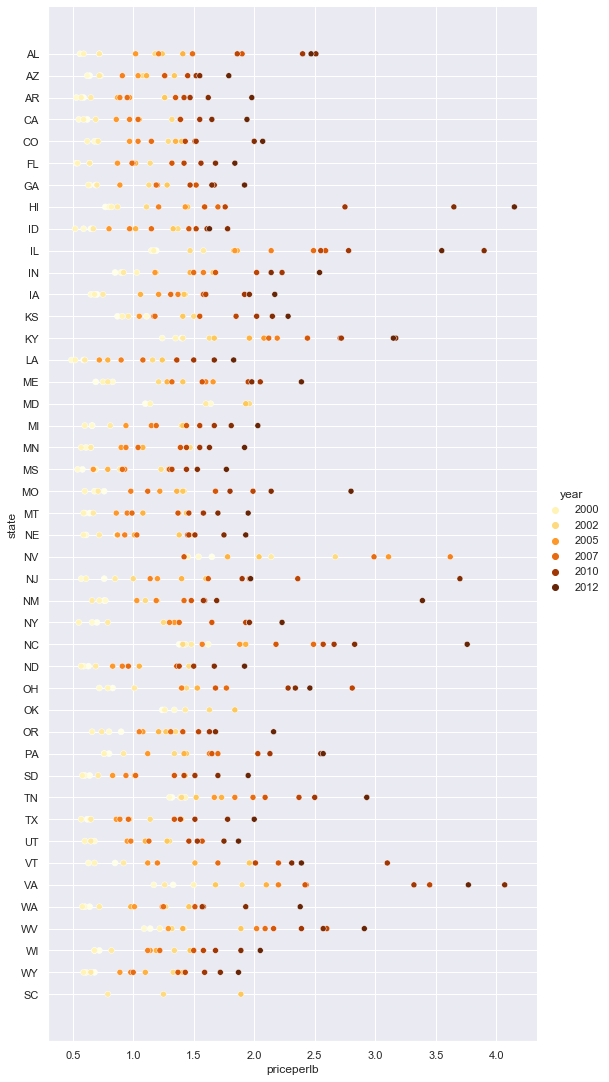

Nyní zobrazte stejná data s barevným schématem připomínajícím med, abyste ukázali, jak se cena vyvíjela v průběhu let. Toho můžete dosáhnout přidáním parametru 'hue', který ukáže změnu rok od roku:

✅ Více o barevných paletách v Seabornu - vyzkoušejte krásné duhové schéma!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

S touto změnou barevného schématu je zřejmé, že cena za libru medu v průběhu let výrazně stoupá. Pokud se podíváte na vzorek dat (například stát Arizona), můžete vidět vzorec zvyšování cen rok od roku s několika výjimkami:

stát	numcol	yieldpercol	totalprod	stocks	priceperlb	prodvalue	year
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

Dalším způsobem, jak vizualizovat tento vývoj, je použití velikosti místo barvy. Pro uživatele s poruchami barevného vidění by to mohlo být lepší řešení. Upravte svou vizualizaci tak, aby zvýšení ceny bylo znázorněno zvětšením obvodu bodů:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Vidíte, že velikost bodů se postupně zvětšuje.

Je to jednoduchý případ nabídky a poptávky? Kvůli faktorům, jako je změna klimatu a kolaps včelstev, je k dispozici méně medu k prodeji rok od roku, a proto cena stoupá?

Pro zjištění korelace mezi některými proměnnými v tomto datasetu prozkoumejme čárové grafy.

Čárové grafy

Otázka: Je zřejmý nárůst ceny medu za libru rok od roku? To můžete nejlépe zjistit vytvořením jednoduchého čárového grafu:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Odpověď: Ano, s několika výjimkami kolem roku 2003:

✅ Protože Seaborn agreguje data do jedné čáry, zobrazuje „vícenásobná měření pro každou hodnotu x vykreslením průměru a 95% intervalem spolehlivosti kolem průměru“. Zdroj. Toto časově náročné chování lze vypnout přidáním ci=None.

Otázka: No, můžeme v roce 2003 také vidět nárůst zásob medu? Co když se podíváte na celkovou produkci rok od roku?

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Odpověď: Ani ne. Pokud se podíváte na celkovou produkci, zdá se, že v tomto konkrétním roce skutečně vzrostla, i když obecně množství vyprodukovaného medu v těchto letech klesá.

Otázka: V tom případě, co mohlo způsobit nárůst ceny medu kolem roku 2003?

Pro zjištění toho můžete prozkoumat mřížku faset.

Mřížky faset

Mřížky faset vezmou jednu fasetu vašeho datasetu (v našem případě můžete zvolit 'rok', abyste se vyhnuli příliš mnoha fasetám). Seaborn pak vytvoří graf pro každou z těchto faset podle zvolených souřadnic x a y pro snadnější vizuální porovnání. Vyniká rok 2003 v tomto typu porovnání?

Vytvořte mřížku faset pokračováním v používání relplot, jak doporučuje dokumentace Seabornu.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"
    )

V této vizualizaci můžete porovnat výnos na včelstvo a počet včelstev rok od roku vedle sebe s nastavením wrap na 3 pro sloupce:

Pro tento dataset nic zvláštního nevyniká, pokud jde o počet včelstev a jejich výnos rok od roku a stát od státu. Existuje jiný způsob, jak hledat korelaci mezi těmito dvěma proměnnými?

Dvojité čárové grafy

Vyzkoušejte vícenásobný čárový graf překrytím dvou čárových grafů na sebe, pomocí funkce despine v Seabornu k odstranění horních a pravých os a použitím ax.twinx odvozeného z Matplotlibu. Twinx umožňuje grafu sdílet osu x a zobrazit dvě osy y. Zobrazte výnos na včelstvo a počet včelstev překryté:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

I když kolem roku 2003 nic zvláštního nevyniká, umožňuje nám to zakončit tuto lekci na trochu pozitivnější notě: i když celkový počet včelstev klesá, jejich počet se stabilizuje, i když jejich výnos na včelstvo klesá.

Do toho, včely, do toho!

🐝❤️

🚀 Výzva

V této lekci jste se dozvěděli více o dalších využitích bodových grafů a mřížek faset, včetně mřížek faset. Vyzkoušejte si vytvořit mřížku faset pomocí jiného datasetu, možná takového, který jste použili v předchozích lekcích. Všimněte si, jak dlouho jejich vytvoření trvá a jak musíte být opatrní ohledně počtu mřížek, které potřebujete vykreslit pomocí těchto technik.

Kvíz po lekci

Přehled a samostudium

Čárové grafy mohou být jednoduché nebo poměrně složité. Přečtěte si více v dokumentaci Seabornu o různých způsobech, jak je můžete vytvořit. Zkuste vylepšit čárové grafy, které jste vytvořili v této lekci, pomocí dalších metod uvedených v dokumentaci.

Zadání

Ponořte se do úlu
