Hình dung Tỷ lệ


Hình dung Tỷ lệ - Sketchnote của @nitya

Trong bài học này, bạn sẽ sử dụng một bộ dữ liệu tập trung vào thiên nhiên để hình dung tỷ lệ, chẳng hạn như có bao nhiêu loại nấm khác nhau xuất hiện trong một bộ dữ liệu về nấm. Hãy cùng khám phá những loại nấm thú vị này bằng cách sử dụng một bộ dữ liệu từ Audubon, liệt kê chi tiết về 23 loài nấm có mang thuộc họ Agaricus và Lepiota. Bạn sẽ thử nghiệm với các hình ảnh hóa hấp dẫn như:

Biểu đồ tròn 🥧
Biểu đồ donut 🍩
Biểu đồ waffle 🧇

💡 Một dự án rất thú vị có tên Charticulator của Microsoft Research cung cấp giao diện kéo thả miễn phí để tạo hình ảnh hóa dữ liệu. Trong một trong các hướng dẫn của họ, họ cũng sử dụng bộ dữ liệu về nấm này! Vì vậy, bạn có thể khám phá dữ liệu và học thư viện cùng lúc: Hướng dẫn Charticulator.

Câu hỏi trước bài giảng

Tìm hiểu về nấm của bạn 🍄

Nấm rất thú vị. Hãy nhập một bộ dữ liệu để nghiên cứu chúng:

import pandas as pd
import matplotlib.pyplot as plt
mushrooms = pd.read_csv('../../data/mushrooms.csv')
mushrooms.head()

Một bảng được in ra với một số dữ liệu tuyệt vời để phân tích:

class	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	stalk-root	stalk-surface-above-ring	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
Độc	Convex	Smooth	Brown	Bruises	Pungent	Free	Close	Narrow	Black	Enlarging	Equal	Smooth	Smooth	White	White	Partial	White	One	Pendant	Black	Scattered	Urban
Ăn được	Convex	Smooth	Yellow	Bruises	Almond	Free	Close	Broad	Black	Enlarging	Club	Smooth	Smooth	White	White	Partial	White	One	Pendant	Brown	Numerous	Grasses
Ăn được	Bell	Smooth	White	Bruises	Anise	Free	Close	Broad	Brown	Enlarging	Club	Smooth	Smooth	White	White	Partial	White	One	Pendant	Brown	Numerous	Meadows
Độc	Convex	Scaly	White	Bruises	Pungent	Free	Close	Narrow	Brown	Enlarging	Equal	Smooth	Smooth	White	White	Partial	White	One	Pendant	Black	Scattered	Urban

Ngay lập tức, bạn nhận thấy rằng tất cả dữ liệu đều là dạng văn bản. Bạn sẽ phải chuyển đổi dữ liệu này để có thể sử dụng nó trong biểu đồ. Thực tế, hầu hết dữ liệu được biểu diễn dưới dạng một đối tượng:

print(mushrooms.select_dtypes(["object"]).columns)

Kết quả là:

Index(['class', 'cap-shape', 'cap-surface', 'cap-color', 'bruises', 'odor',
       'gill-attachment', 'gill-spacing', 'gill-size', 'gill-color',
       'stalk-shape', 'stalk-root', 'stalk-surface-above-ring',
       'stalk-surface-below-ring', 'stalk-color-above-ring',
       'stalk-color-below-ring', 'veil-type', 'veil-color', 'ring-number',
       'ring-type', 'spore-print-color', 'population', 'habitat'],
      dtype='object')

Hãy lấy dữ liệu này và chuyển đổi cột 'class' thành một danh mục:

cols = mushrooms.select_dtypes(["object"]).columns
mushrooms[cols] = mushrooms[cols].astype('category')

edibleclass=mushrooms.groupby(['class']).count()
edibleclass

Bây giờ, nếu bạn in dữ liệu về nấm, bạn có thể thấy rằng nó đã được nhóm thành các danh mục theo lớp độc/ăn được:

	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	...	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
class
Ăn được	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208	...	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208
Độc	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916	...	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916

Nếu bạn theo thứ tự được trình bày trong bảng này để tạo nhãn danh mục lớp, bạn có thể tạo biểu đồ tròn:

Biểu đồ tròn!

labels=['Edible','Poisonous']
plt.pie(edibleclass['population'],labels=labels,autopct='%.1f %%')
plt.title('Edible?')
plt.show()

Voila, một biểu đồ tròn hiển thị tỷ lệ của dữ liệu này theo hai lớp nấm. Điều rất quan trọng là phải sắp xếp đúng thứ tự của các nhãn, đặc biệt ở đây, vì vậy hãy chắc chắn kiểm tra thứ tự mà mảng nhãn được xây dựng!

Biểu đồ donut!

Một biểu đồ tròn thú vị hơn về mặt hình ảnh là biểu đồ donut, là một biểu đồ tròn với một lỗ ở giữa. Hãy xem dữ liệu của chúng ta bằng phương pháp này.

Hãy xem các môi trường sống khác nhau nơi nấm phát triển:

habitat=mushrooms.groupby(['habitat']).count()
habitat

Ở đây, bạn đang nhóm dữ liệu theo môi trường sống. Có 7 môi trường được liệt kê, vì vậy hãy sử dụng chúng làm nhãn cho biểu đồ donut của bạn:

labels=['Grasses','Leaves','Meadows','Paths','Urban','Waste','Wood']

plt.pie(habitat['class'], labels=labels,
        autopct='%1.1f%%', pctdistance=0.85)

center_circle = plt.Circle((0, 0), 0.40, fc='white')
fig = plt.gcf()

fig.gca().add_artist(center_circle)

plt.title('Mushroom Habitats')

plt.show()

Đoạn mã này vẽ một biểu đồ và một vòng tròn trung tâm, sau đó thêm vòng tròn trung tâm vào biểu đồ. Chỉnh sửa độ rộng của vòng tròn trung tâm bằng cách thay đổi 0.40 thành giá trị khác.

Biểu đồ donut có thể được tùy chỉnh theo nhiều cách để thay đổi nhãn. Các nhãn đặc biệt có thể được làm nổi bật để dễ đọc hơn. Tìm hiểu thêm trong tài liệu.

Bây giờ bạn đã biết cách nhóm dữ liệu và hiển thị nó dưới dạng biểu đồ tròn hoặc donut, bạn có thể khám phá các loại biểu đồ khác. Hãy thử biểu đồ waffle, một cách khác để khám phá số lượng.

Biểu đồ waffle!

Biểu đồ kiểu 'waffle' là một cách khác để hình dung số lượng dưới dạng mảng 2D các ô vuông. Hãy thử hình dung các số lượng màu sắc của mũ nấm trong bộ dữ liệu này. Để làm điều này, bạn cần cài đặt một thư viện hỗ trợ có tên PyWaffle và sử dụng Matplotlib:

pip install pywaffle

Chọn một phần dữ liệu của bạn để nhóm:

capcolor=mushrooms.groupby(['cap-color']).count()
capcolor

Tạo biểu đồ waffle bằng cách tạo nhãn và sau đó nhóm dữ liệu của bạn:

import pandas as pd
import matplotlib.pyplot as plt
from pywaffle import Waffle

data ={'color': ['brown', 'buff', 'cinnamon', 'green', 'pink', 'purple', 'red', 'white', 'yellow'],
    'amount': capcolor['class']
     }

df = pd.DataFrame(data)

fig = plt.figure(
    FigureClass = Waffle,
    rows = 100,
    values = df.amount,
    labels = list(df.color),
    figsize = (30,30),
    colors=["brown", "tan", "maroon", "green", "pink", "purple", "red", "whitesmoke", "yellow"],
)

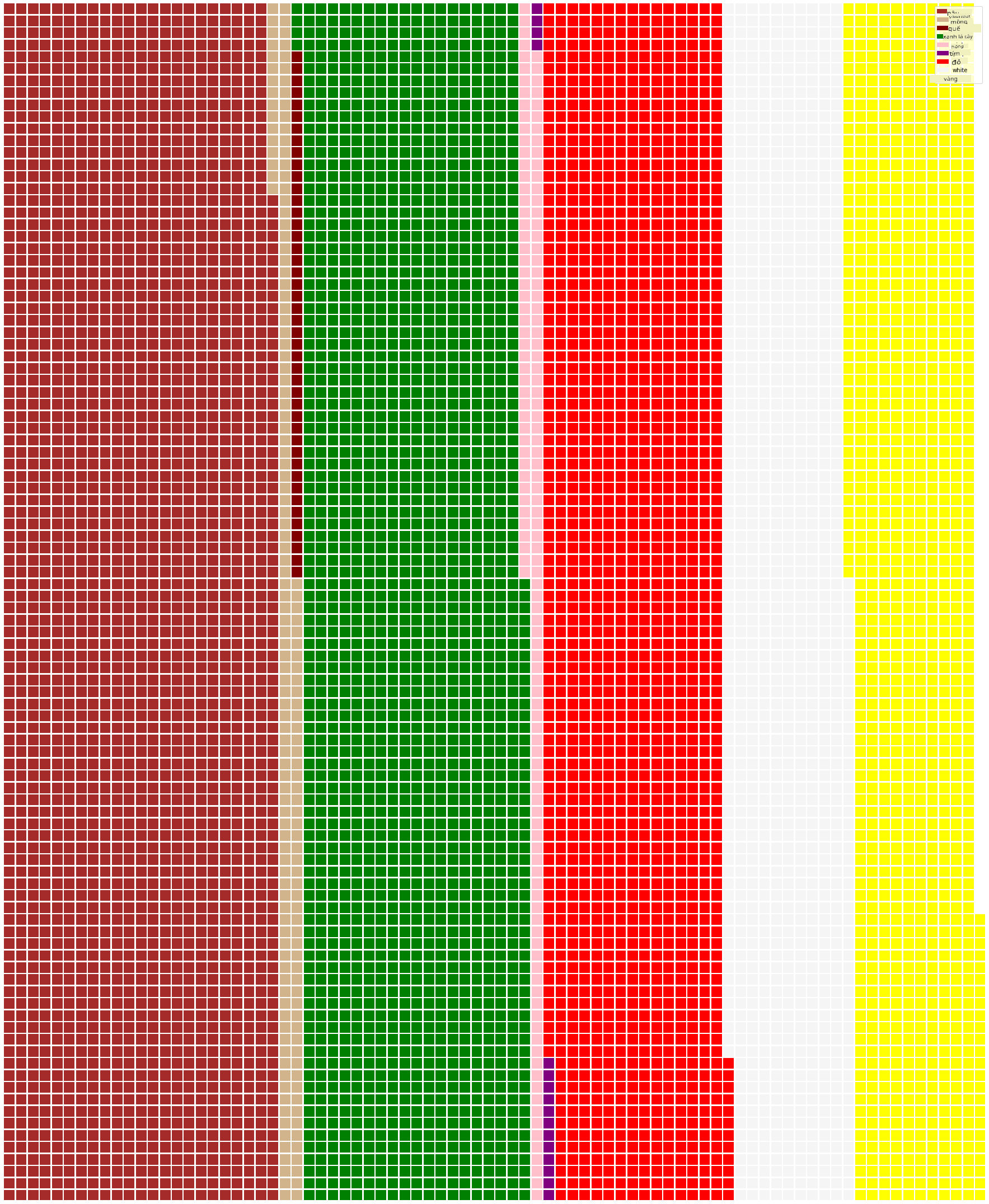

Sử dụng biểu đồ waffle, bạn có thể dễ dàng thấy tỷ lệ màu sắc của mũ nấm trong bộ dữ liệu này. Thật thú vị, có rất nhiều nấm có mũ màu xanh lá cây!

✅ PyWaffle hỗ trợ các biểu tượng trong biểu đồ sử dụng bất kỳ biểu tượng nào có sẵn trong Font Awesome. Hãy thử nghiệm để tạo một biểu đồ waffle thú vị hơn bằng cách sử dụng biểu tượng thay vì ô vuông.

Trong bài học này, bạn đã học ba cách để hình dung tỷ lệ. Đầu tiên, bạn cần nhóm dữ liệu thành các danh mục và sau đó quyết định cách tốt nhất để hiển thị dữ liệu - biểu đồ tròn, donut, hoặc waffle. Tất cả đều hấp dẫn và mang lại cho người dùng một cái nhìn nhanh về bộ dữ liệu.

🚀 Thử thách

Hãy thử tái tạo các biểu đồ hấp dẫn này trong Charticulator.

Câu hỏi sau bài giảng

Ôn tập & Tự học

Đôi khi không rõ ràng khi nào nên sử dụng biểu đồ tròn, donut, hoặc waffle. Dưới đây là một số bài viết để đọc về chủ đề này:

https://www.beautiful.ai/blog/battle-of-the-charts-pie-chart-vs-donut-chart

https://medium.com/@hypsypops/pie-chart-vs-donut-chart-showdown-in-the-ring-5d24fd86a9ce

https://www.mit.edu/~mbarker/formula1/f1help/11-ch-c6.htm

https://medium.datadriveninvestor.com/data-visualization-done-the-right-way-with-tableau-waffle-chart-fdf2a19be402

Hãy nghiên cứu thêm để tìm hiểu thêm thông tin về quyết định khó khăn này.

Bài tập

Thử nghiệm trong Excel
