Ustvarjanje smiselnih vizualizacij


Smiselne vizualizacije - Sketchnote avtorja @nitya

"Če dovolj dolgo mučiš podatke, bodo priznali karkoli." -- Ronald Coase

Ena osnovnih veščin podatkovnega znanstvenika je sposobnost ustvarjanja smiselnih vizualizacij podatkov, ki pomagajo odgovoriti na zastavljena vprašanja. Preden vizualizirate svoje podatke, morate poskrbeti, da so očiščeni in pripravljeni, kot ste to storili v prejšnjih lekcijah. Šele nato lahko začnete razmišljati, kako najbolje predstaviti podatke.

V tej lekciji boste pregledali:

Kako izbrati pravi tip grafa
Kako se izogniti zavajajočim grafom
Kako delati z barvami
Kako oblikovati grafe za boljšo berljivost
Kako ustvariti animirane ali 3D rešitve za grafe
Kako ustvariti kreativno vizualizacijo

Predlekcijski kviz

Izberite pravi tip grafa

V prejšnjih lekcijah ste eksperimentirali z ustvarjanjem različnih zanimivih vizualizacij podatkov z uporabo knjižnic Matplotlib in Seaborn. Na splošno lahko izberete pravi tip grafa glede na vprašanje, ki ga zastavljate, s pomočjo te tabele:

Potrebujete:	Uporabite:
Prikazati trende skozi čas	Črta
Primerjati kategorije	Stolpec, Torta
Primerjati skupne vrednosti	Torta, Zloženi stolpec
Prikazati odnose	Raztresen, Črta, Facet, Dvojna črta
Prikazati porazdelitve	Raztresen, Histogram, Box
Prikazati deleže	Torta, Krofi, Waffle

✅ Glede na sestavo vaših podatkov boste morda morali pretvoriti besedilo v številke, da bo določen graf deloval.

Izogibajte se zavajanju

Tudi če podatkovni znanstvenik skrbno izbere pravi graf za prave podatke, obstaja veliko načinov, kako lahko podatke prikaže na način, ki podpira določeno stališče, pogosto na račun resničnosti podatkov. Obstaja veliko primerov zavajajočih grafov in infografik!

🎥 Kliknite zgornjo sliko za konferenčno predavanje o zavajajočih grafih

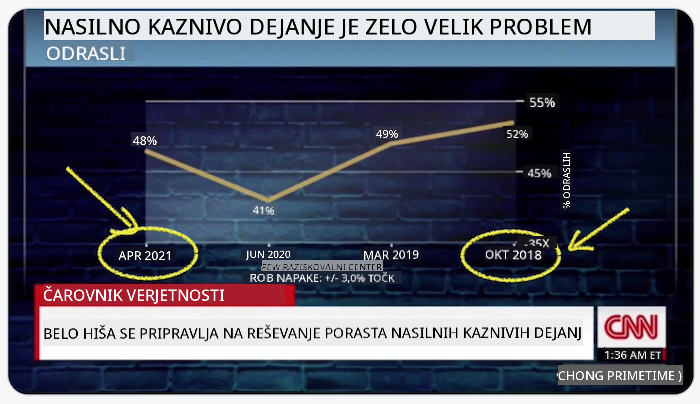

Ta graf obrne os X, da prikaže nasprotje resnice glede na datum:

Ta graf je še bolj zavajajoč, saj oko pritegne desno stran, kar daje vtis, da so se primeri COVID-a v različnih okrožjih sčasoma zmanjšali. Če pa natančno pogledate datume, ugotovite, da so bili preurejeni, da bi ustvarili zavajajoč trend navzdol.

Ta zloglasni primer uporablja barvo IN obrnjeno os Y za zavajanje: namesto da bi sklepali, da so se smrti zaradi strelnega orožja povečale po sprejetju zakonodaje, ki podpira orožje, je oko zavedeno, da misli nasprotno:

Ta nenavaden graf prikazuje, kako je mogoče manipulirati s proporcijami, kar vodi do smešnih rezultatov:

Primerjava neprimerljivega je še en sumljiv trik. Obstaja čudovita spletna stran, ki prikazuje 'lažne korelacije', kot je povezava med stopnjo ločitev v Maineu in porabo margarine. Skupina na Redditu prav tako zbira grde primere uporabe podatkov.

Pomembno je razumeti, kako zlahka lahko oko zavedejo zavajajoči grafi. Tudi če so nameni podatkovnega znanstvenika dobri, lahko izbira napačnega tipa grafa, kot je tortni graf z preveč kategorijami, povzroči zavajanje.

Barve

Kot ste videli v zgornjem grafu o 'nasilju s strelnim orožjem na Floridi', lahko barva doda dodatno plast pomena grafom, še posebej tistim, ki niso zasnovani z uporabo knjižnic, kot sta Matplotlib in Seaborn, ki vključujeta preverjene barvne knjižnice in palete. Če graf izdelujete ročno, si vzemite čas za študij teorije barv.

✅ Zavedajte se, da je pri oblikovanju grafov dostopnost pomemben vidik vizualizacije. Nekateri vaši uporabniki so lahko barvno slepi - ali je vaš graf berljiv za uporabnike z vidnimi ovirami?

Bodite previdni pri izbiri barv za svoj graf, saj lahko barva prenaša pomen, ki ga morda niste nameravali. 'Rožnate dame' v zgornjem grafu o 'višini' prenašajo izrazito 'ženski' pomen, kar še povečuje nenavadnost samega grafa.

Čeprav se pomen barv lahko razlikuje glede na del sveta in se spreminja glede na odtenek, na splošno barve pomenijo:

Barva	Pomen
rdeča	moč
modra	zaupanje, lojalnost
rumena	sreča, previdnost
zelena	ekologija, sreča, zavist
vijolična	sreča
oranžna	živahnost

Če morate ustvariti graf z lastnimi barvami, poskrbite, da bodo vaši grafi dostopni in da barve, ki jih izberete, ustrezajo sporočilu, ki ga želite posredovati.

Oblikovanje grafov za boljšo berljivost

Grafi niso smiselni, če niso berljivi! Vzemite si trenutek za prilagoditev širine in višine grafa, da se dobro prilagodi vašim podatkom. Če morate prikazati veliko spremenljivk (npr. vseh 50 zveznih držav), jih prikažite navpično na osi Y, če je mogoče, da se izognete vodoravnemu pomikanju.

Označite osi, dodajte legendo, če je potrebno, in ponudite orodja za boljše razumevanje podatkov.

Če so vaši podatki na osi X besedilni in obsežni, lahko besedilo nagnite za boljšo berljivost. Matplotlib omogoča 3D risanje, če vaši podatki to podpirajo. S sofisticiranimi vizualizacijami podatkov lahko ustvarite z uporabo mpl_toolkits.mplot3d.

Animacija in prikaz 3D grafov

Nekatere najboljše vizualizacije podatkov danes so animirane. Shirley Wu je ustvarila neverjetne vizualizacije z D3, kot je 'film flowers', kjer vsak cvet predstavlja film. Drug primer za Guardian je 'bussed out', interaktivna izkušnja, ki združuje vizualizacije z Greensock in D3 ter format članka za prikaz, kako NYC rešuje problem brezdomcev z njihovim prevozom iz mesta.

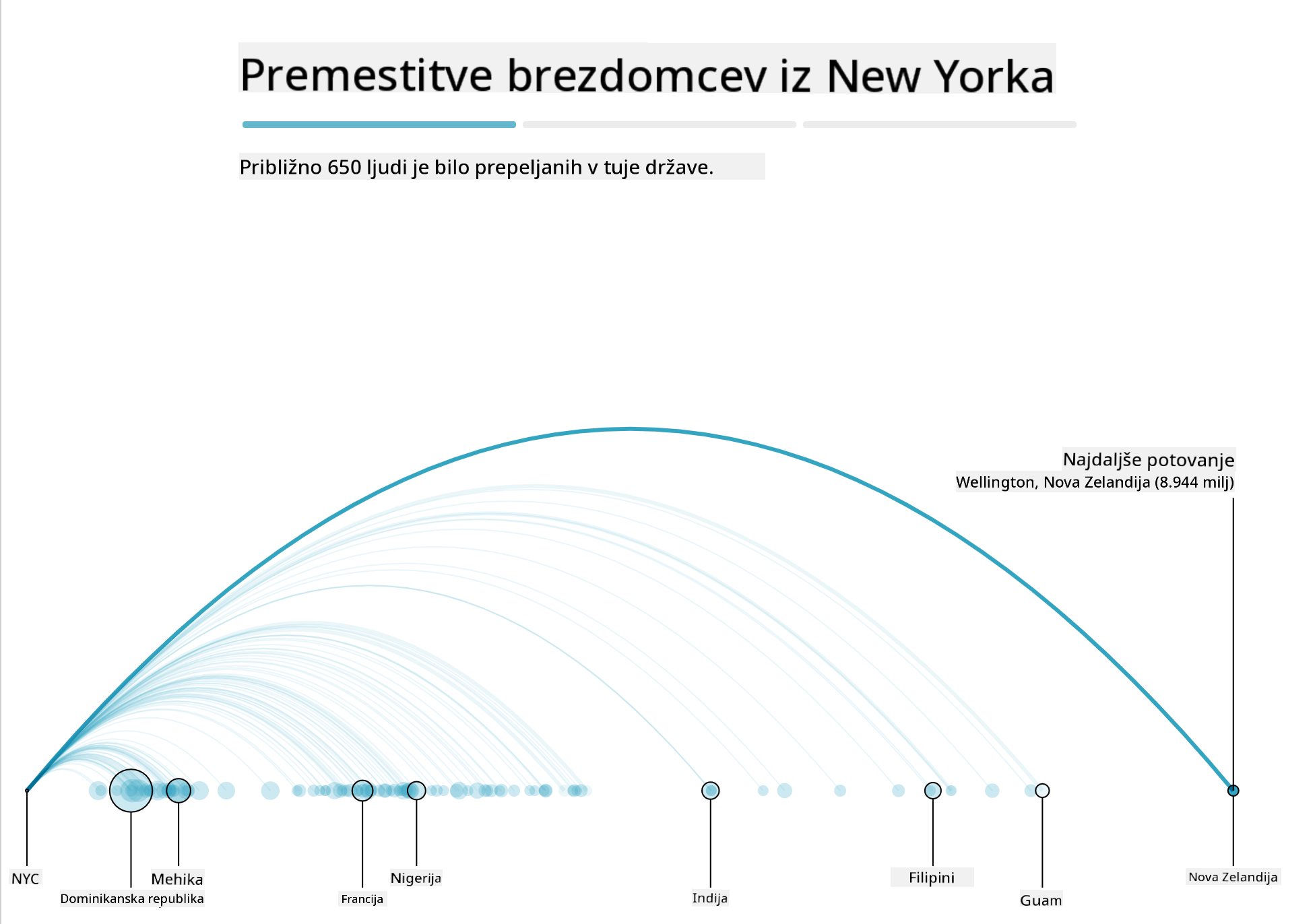

"Bussed Out: Kako Amerika premika svoje brezdomce" iz Guardiana. Vizualizacije avtorjev Nadieh Bremer & Shirley Wu

Čeprav ta lekcija ne gre dovolj v globino, da bi vas naučila teh močnih knjižnic za vizualizacijo, poskusite uporabiti D3 v aplikaciji Vue.js z uporabo knjižnice za prikaz vizualizacije knjige "Nevarna razmerja" kot animirano socialno omrežje.

"Les Liaisons Dangereuses" je epistolarni roman, predstavljen kot serija pisem. Napisal ga je Choderlos de Laclos leta 1782 in pripoveduje zgodbo o zlobnih, moralno pokvarjenih družbenih manevrih dveh protagonistov francoske aristokracije v poznem 18. stoletju, vikonta de Valmonta in markize de Merteuil. Oba na koncu propadeta, vendar ne brez povzročanja velike družbene škode. Roman se odvija kot serija pisem, napisanih različnim ljudem v njunem krogu, z namenom maščevanja ali zgolj povzročanja težav. Ustvarite vizualizacijo teh pisem, da odkrijete glavne akterje zgodbe, vizualno.

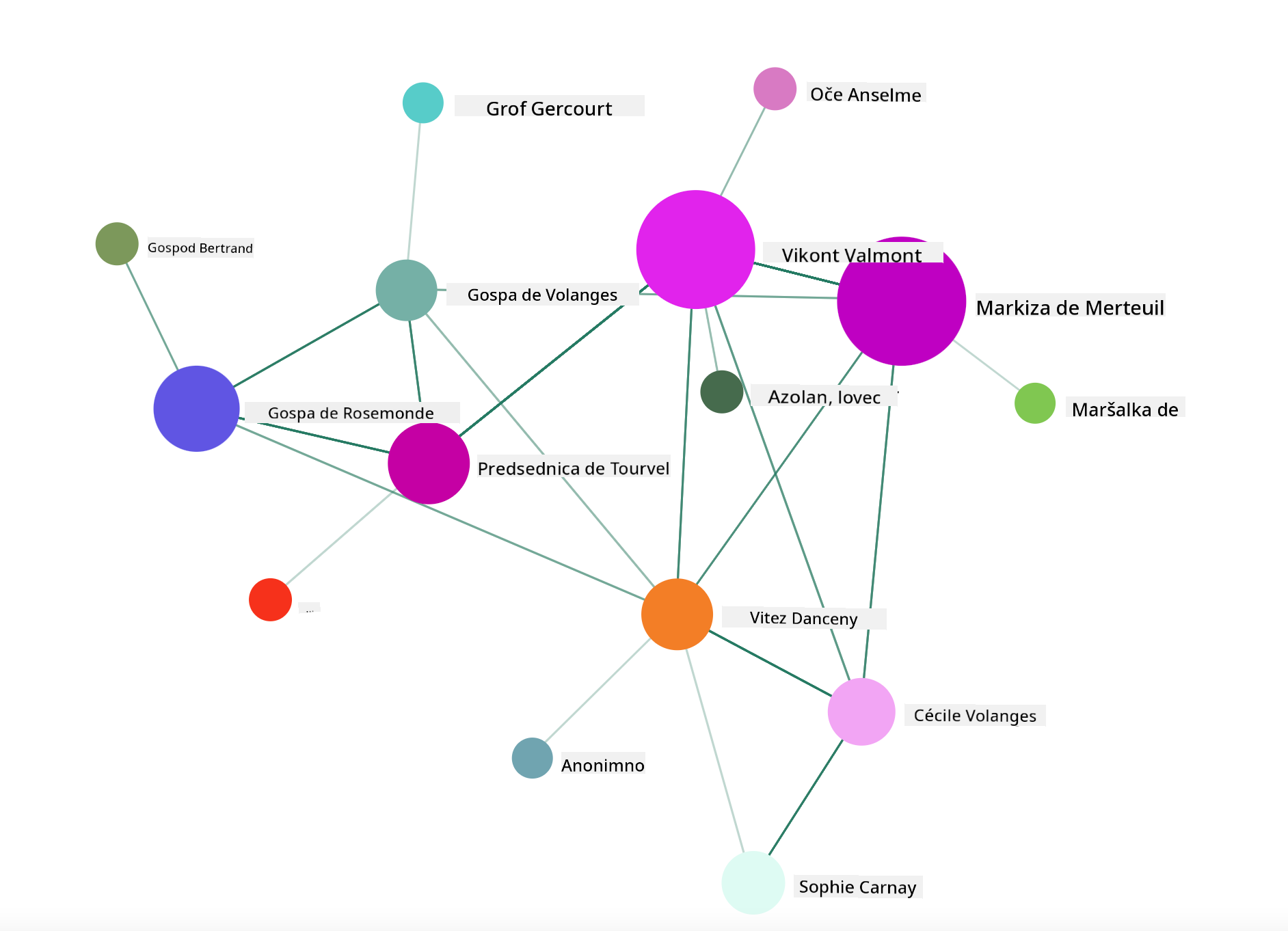

Dokončali boste spletno aplikacijo, ki bo prikazala animiran pogled na to socialno omrežje. Uporablja knjižnico, ki je bila ustvarjena za vizualizacijo omrežja z uporabo Vue.js in D3. Ko aplikacija deluje, lahko premikate vozlišča po zaslonu in premešate podatke.

Projekt: Ustvarite graf za prikaz omrežja z uporabo D3.js

Ta mapa lekcije vključuje mapo solution, kjer lahko najdete dokončan projekt za referenco.

Sledite navodilom v datoteki README.md v korenski mapi starterja. Pred namestitvijo odvisnosti projekta poskrbite, da imate na računalniku nameščena NPM in Node.js.
Odprite mapo starter/src. V njej boste našli mapo assets, kjer je .json datoteka z vsemi pismi iz romana, oštevilčenimi, z oznakama 'to' in 'from'.
Dokončajte kodo v components/Nodes.vue, da omogočite vizualizacijo. Poiščite metodo createLinks() in dodajte naslednjo zanko.

Zanka skozi .json objekt za zajem podatkov 'to' in 'from' za pisma ter sestavite objekt links, da ga lahko knjižnica za vizualizacijo uporabi:

//loop through letters
      let f = 0;
      let t = 0;
      for (var i = 0; i < letters.length; i++) {
          for (var j = 0; j < characters.length; j++) {

            if (characters[j] == letters[i].from) {
              f = j;
            }
            if (characters[j] == letters[i].to) {
              t = j;
            }
        }
        this.links.push({ sid: f, tid: t });
      }

Zaženite svojo aplikacijo iz terminala (npm run serve) in uživajte v vizualizaciji!

🚀 Izziv

Raziskujte internet in odkrijte zavajajoče vizualizacije. Kako avtor zavaja uporabnika in ali je to namerno? Poskusite popraviti vizualizacije, da pokažete, kako bi morale izgledati.

Po-lekcijski kviz

Pregled in samostojno učenje

Tukaj je nekaj člankov o zavajajočih vizualizacijah podatkov:

https://gizmodo.com/how-to-lie-with-data-visualization-1563576606

http://ixd.prattsi.org/2017/12/visual-lies-usability-in-deceptive-data-visualizations/

Oglejte si te zanimive vizualizacije zgodovinskih virov in artefaktov:

https://handbook.pubpub.org/

Preberite ta članek o tem, kako animacija lahko izboljša vaše vizualizacije:

https://medium.com/@EvanSinar/use-animation-to-supercharge-data-visualization-cd905a882ad4

Naloga

Ustvarite svojo lastno vizualizacijo
