Jelentőségteljes vizualizációk készítése


Jelentőségteljes vizualizációk - Sketchnote by @nitya

"Ha elég sokáig kínozod az adatokat, bármit bevallanak" -- Ronald Coase

Az adatelemző egyik alapvető készsége, hogy képes olyan jelentőségteljes adatvizualizációt létrehozni, amely segít megválaszolni a felmerülő kérdéseket. Mielőtt vizualizálnád az adatokat, meg kell győződnöd arról, hogy megtisztítottad és előkészítetted őket, ahogyan azt a korábbi leckékben tetted. Ezután elkezdheted eldönteni, hogyan mutasd be legjobban az adatokat.

Ebben a leckében áttekinted:

Hogyan válaszd ki a megfelelő diagramtípust
Hogyan kerüld el a megtévesztő diagramokat
Hogyan dolgozz a színekkel
Hogyan formázd a diagramokat az olvashatóság érdekében
Hogyan készíts animált vagy 3D diagramokat
Hogyan készíts kreatív vizualizációt

Előadás előtti kvíz

Válaszd ki a megfelelő diagramtípust

A korábbi leckékben különféle érdekes adatvizualizációkat készítettél Matplotlib és Seaborn segítségével. Általánosságban véve a megfelelő diagramtípust az alábbi táblázat alapján választhatod ki a kérdésedhez:

Amit szeretnél:	Amit használnod kell:
Időbeli adattrendek bemutatása	Vonal
Kategóriák összehasonlítása	Oszlop, Kördiagram
Összegek összehasonlítása	Kördiagram, Halmozott oszlop
Kapcsolatok bemutatása	Szórás, Vonal, Facet, Kettős vonal
Eloszlások bemutatása	Szórás, Hisztogram, Dobozdiagram
Arányok bemutatása	Kördiagram, Donut, Waffle

✅ Az adatok összetételétől függően előfordulhat, hogy szöveges adatokat numerikus formátumba kell konvertálnod, hogy a diagram támogassa őket.

Kerüld el a megtévesztést

Még ha az adatelemző gondosan választja is ki a megfelelő diagramot az adatokhoz, számos módon lehet az adatokat úgy megjeleníteni, hogy bizonyos állításokat igazoljanak, gyakran az adatok hitelességének rovására. Számos példa van megtévesztő diagramokra és infografikákra!

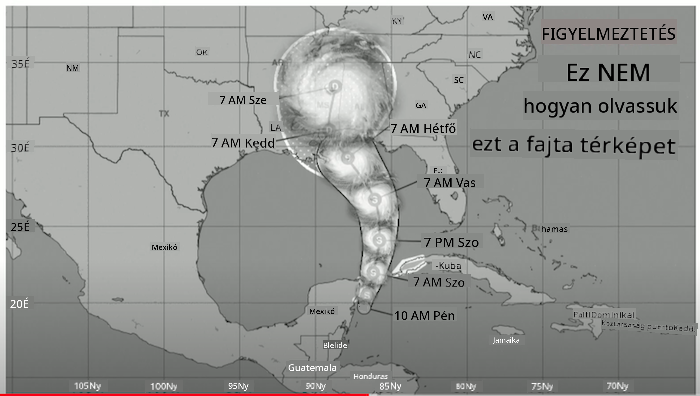

🎥 Kattints a fenti képre egy konferenciaelőadásért a megtévesztő diagramokról

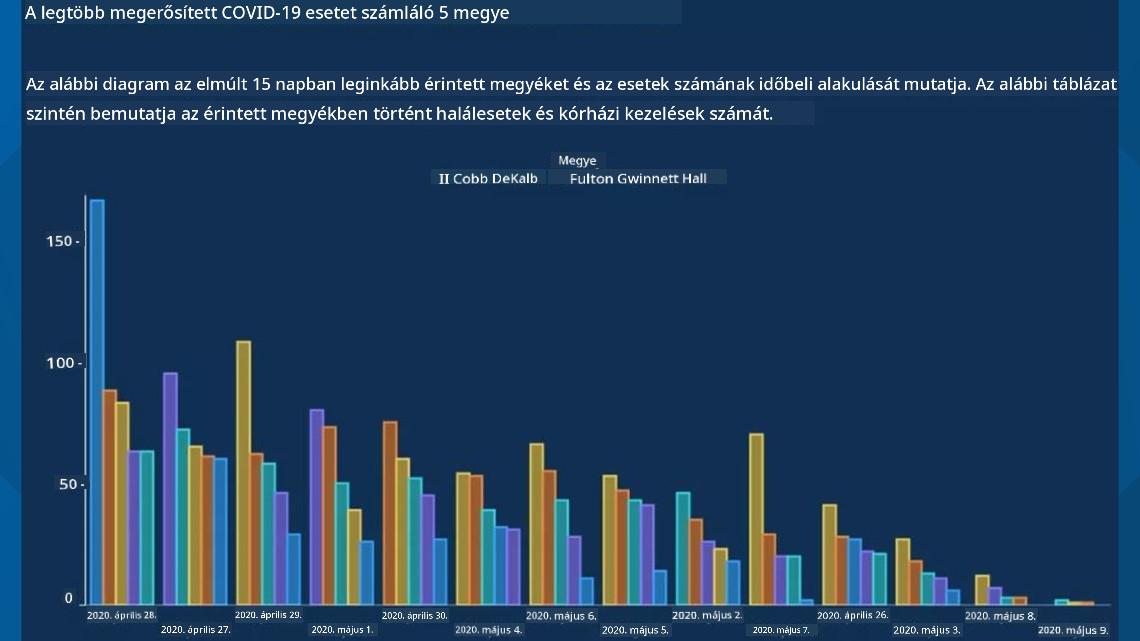

Ez a diagram megfordítja az X tengelyt, hogy az igazság ellentétét mutassa, dátum alapján:

Ez a diagram még megtévesztőbb, mivel a szem a jobb oldalra irányul, hogy arra a következtetésre jusson, hogy az idő múlásával a COVID-esetek száma csökkent az egyes megyékben. Valójában, ha alaposan megnézed a dátumokat, rájössz, hogy azokat átrendezték, hogy ezt a megtévesztő csökkenő trendet mutassák.

Ez a hírhedt példa színt ÉS megfordított Y tengelyt használ a megtévesztéshez: ahelyett, hogy arra a következtetésre jutnánk, hogy a fegyveres halálesetek száma megugrott a fegyverbarát jogszabályok elfogadása után, valójában a szem becsapódik, hogy az ellenkezőjét gondolja:

Ez a furcsa diagram azt mutatja, hogyan lehet az arányokat manipulálni, komikus hatással:

Az összehasonlíthatatlan összehasonlítása egy másik árnyékos trükk. Van egy csodálatos weboldal, amely "hamis korrelációkat" mutat be, például a Maine-i válási arány és a margarin fogyasztásának összefüggéseit. Egy Reddit csoport szintén gyűjti az adatok csúnya felhasználását.

Fontos megérteni, hogy a szem milyen könnyen becsapható megtévesztő diagramokkal. Még ha az adatelemző szándéka jó is, egy rossz diagramtípus, például túl sok kategóriát bemutató kördiagram választása megtévesztő lehet.

Színek

A fent említett "Florida fegyveres erőszak" diagramon láthattad, hogy a szín hogyan adhat további jelentést a diagramokhoz, különösen azokhoz, amelyeket nem olyan könyvtárak, mint a Matplotlib és Seaborn terveztek, amelyek különféle ellenőrzött színkönyvtárakkal és palettákkal rendelkeznek. Ha kézzel készítesz diagramot, tanulmányozd egy kicsit a színek elméletét.

✅ Légy tudatában annak, hogy a diagramok tervezésekor az akadálymentesség fontos szempont. Néhány felhasználód színvak lehet - vajon a diagramod jól megjelenik a látássérült felhasználók számára?

Légy óvatos, amikor színeket választasz a diagramodhoz, mivel a szín olyan jelentést közvetíthet, amelyet nem szándékoztál. A "rózsaszín hölgyek" a fent említett "magasság" diagramon kifejezetten "nőies" jelentést hordoznak, ami hozzájárul a diagram furcsaságához.

Bár a színek jelentése különböző lehet a világ különböző részein, és árnyalatuk szerint változhat. Általánosságban véve a színek jelentései a következők:

Szín	Jelentés
piros	erő
kék	bizalom, hűség
sárga	boldogság, óvatosság
zöld	ökológia, szerencse, irigység
lila	boldogság
narancs	élénkség

Ha az a feladatod, hogy egyedi színekkel készíts diagramot, győződj meg arról, hogy a diagramjaid akadálymentesek, és hogy a választott szín összhangban van az általad közvetíteni kívánt jelentéssel.

Diagramok formázása az olvashatóság érdekében

A diagramok nem jelentőségteljesek, ha nem olvashatók! Szánj egy pillanatot arra, hogy megfontold a diagram szélességének és magasságának formázását, hogy jól illeszkedjen az adatokhoz. Ha egy változót (például az összes 50 államot) kell megjeleníteni, mutasd őket függőlegesen az Y tengelyen, ha lehetséges, hogy elkerüld a vízszintesen görgethető diagramot.

Címkézd fel a tengelyeket, adj meg egy jelmagyarázatot, ha szükséges, és kínálj felugró ablakokat az adatok jobb megértése érdekében.

Ha az adataid szövegesek és bőbeszédűek az X tengelyen, döntsd meg a szöveget az olvashatóság érdekében. A Matplotlib 3D ábrázolást kínál, ha az adataid támogatják. Kifinomult adatvizualizációk készíthetők mpl_toolkits.mplot3d használatával.

Animáció és 3D diagramok megjelenítése

A legjobb adatvizualizációk közül ma sok animált. Shirley Wu lenyűgözőeket készített D3-mal, például 'film flowers', ahol minden virág egy film vizualizációja. Egy másik példa a Guardian számára a 'bussed out', egy interaktív élmény, amely vizualizációkat kombinál Greensockkal és D3-mal, valamint egy görgethető cikkformátummal, hogy bemutassa, hogyan kezeli NYC a hajléktalan problémáját azzal, hogy embereket szállít ki a városból.

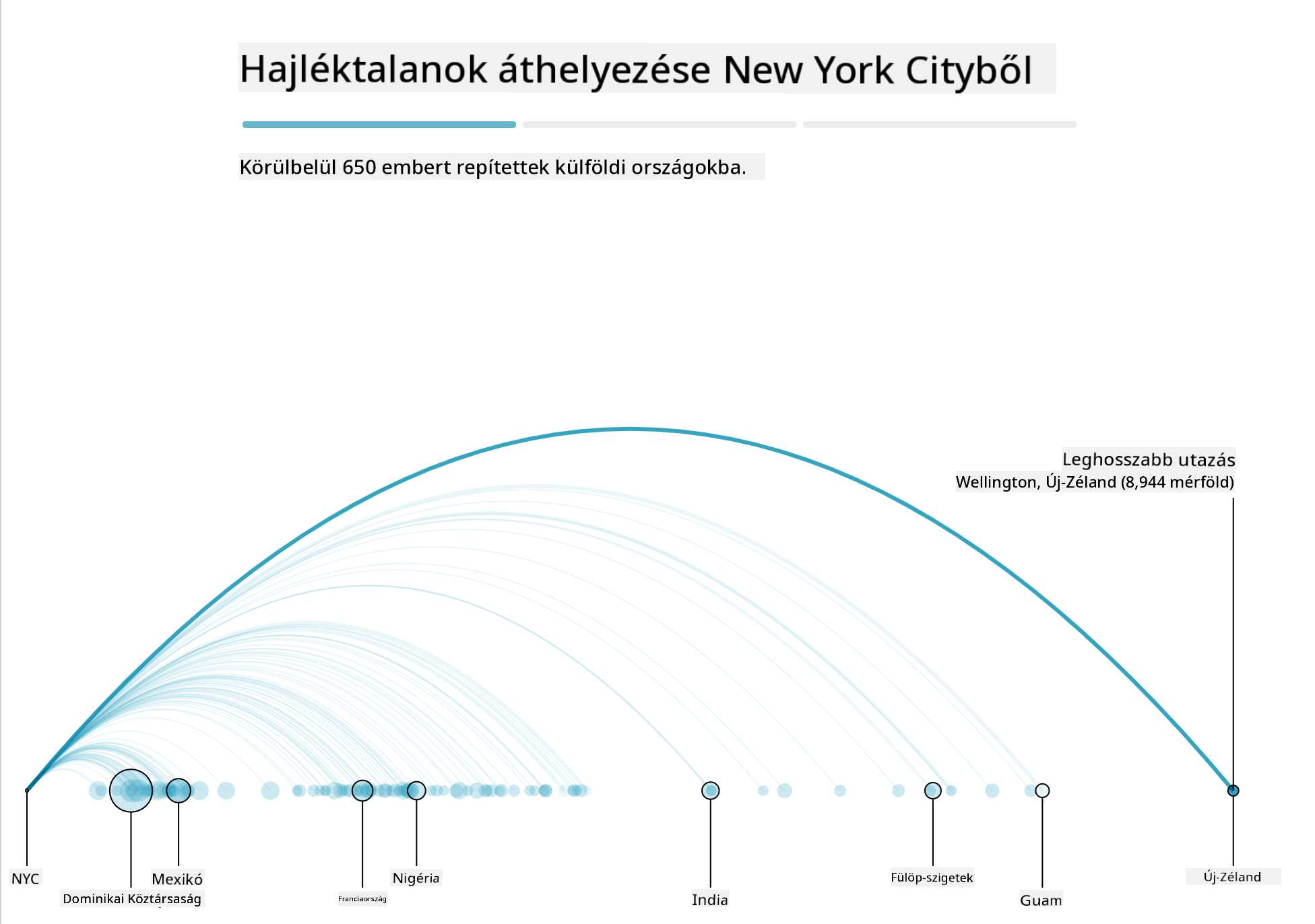

"Bussed Out: Hogyan mozgatja Amerika a hajléktalanokat" a Guardian oldalán. Vizualizációk: Nadieh Bremer & Shirley Wu

Bár ez a lecke nem elegendő ahhoz, hogy mélyrehatóan megtanítsa ezeket az erőteljes vizualizációs könyvtárakat, próbáld ki a D3-at egy Vue.js alkalmazásban, egy könyvtár segítségével, amely a "Veszedelmes viszonyok" című könyv animált társadalmi hálózatának vizualizációját jeleníti meg.

"Les Liaisons Dangereuses" egy levélregény, vagyis egy sor levelezésként bemutatott regény. Choderlos de Laclos írta 1782-ben, és a francia arisztokrácia két főszereplőjének, a Vicomte de Valmontnak és a Marquise de Merteuilnek a kegyetlen, erkölcsileg romlott társadalmi manővereiről szól a 18. század végén. Mindketten elbuknak a végén, de nem anélkül, hogy jelentős társadalmi károkat okoznának. A regény levelek sorozataként bontakozik ki, amelyeket különböző embereknek írtak a körükben, bosszút tervezve vagy egyszerűen bajt okozva. Készíts egy vizualizációt ezekről a levelekről, hogy felfedezd a narratíva főszereplőit vizuálisan.

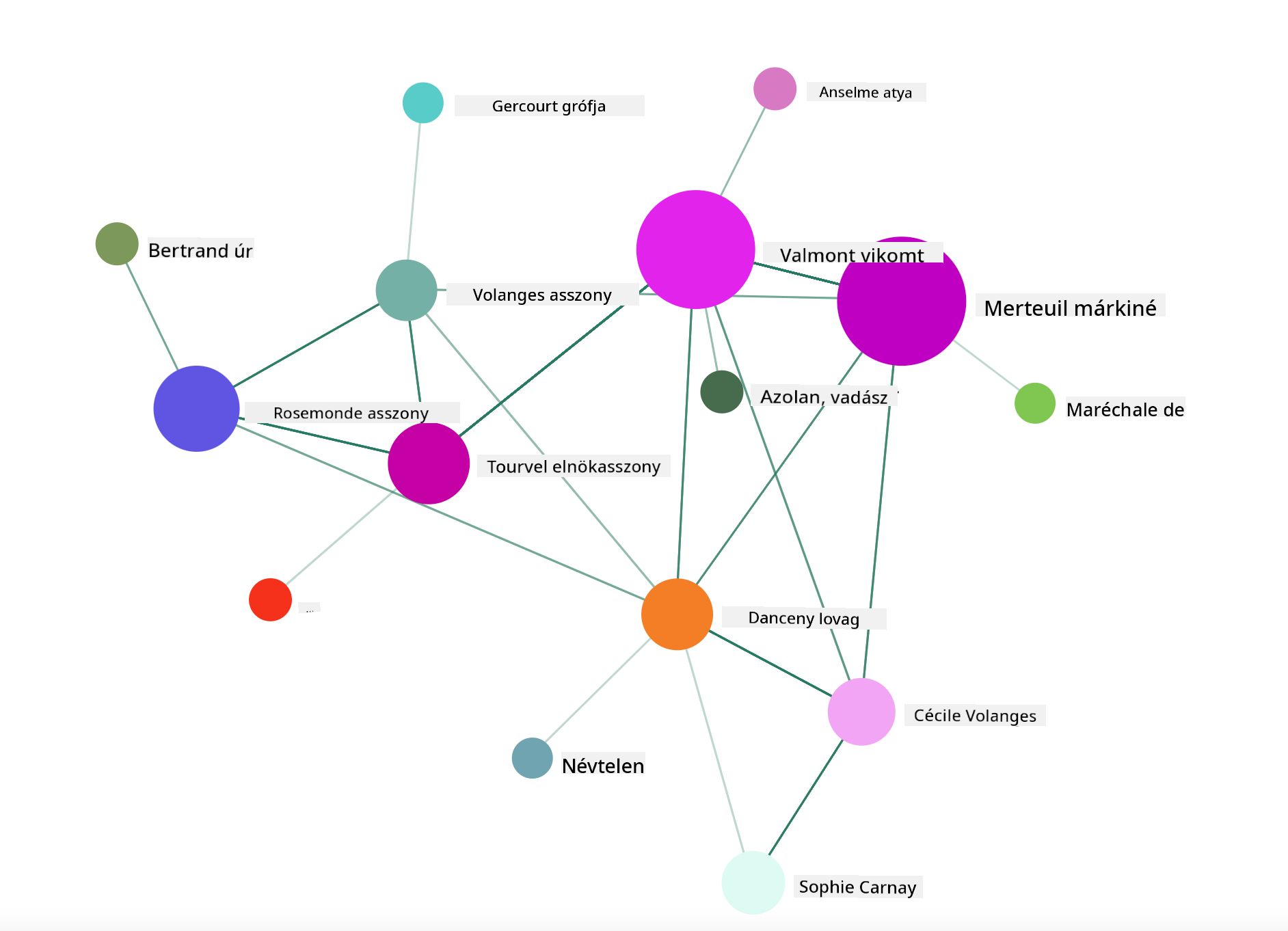

Egy webalkalmazást fogsz elkészíteni, amely animált nézetet jelenít meg erről a társadalmi hálózatról. Egy könyvtárat használ, amelyet arra terveztek, hogy hálózatot vizualizáljon Vue.js és D3 segítségével. Amikor az alkalmazás fut, az adatokat a képernyőn húzva átrendezheted.

Projekt: Hálózatot bemutató diagram készítése D3.js segítségével

Ez a lecke mappa tartalmaz egy solution mappát, ahol megtalálhatod a kész projektet referenciaként.

Kövesd az utasításokat a README.md fájlban a kezdő mappa gyökerében. Győződj meg róla, hogy az NPM és a Node.js fut a gépeden, mielőtt telepíted a projekt függőségeit.
Nyisd meg a starter/src mappát. Felfedezel egy assets mappát, ahol található egy .json fájl az összes levéllel a regényből, számozva, "to" és "from" jelöléssel.
Egészítsd ki a kódot a components/Nodes.vue fájlban, hogy engedélyezd a vizualizációt. Keresd meg a createLinks() nevű metódust, és add hozzá a következő beágyazott ciklust.

Ciklussal járd be a .json objektumot, hogy rögzítsd a levelek "to" és "from" adatait, és építsd fel a links objektumot, hogy a vizualizációs könyvtár fel tudja dolgozni:

//loop through letters
      let f = 0;
      let t = 0;
      for (var i = 0; i < letters.length; i++) {
          for (var j = 0; j < characters.length; j++) {

            if (characters[j] == letters[i].from) {
              f = j;
            }
            if (characters[j] == letters[i].to) {
              t = j;
            }
        }
        this.links.push({ sid: f, tid: t });
      }

Futtasd az alkalmazásodat a terminálból (npm run serve), és élvezd a vizualizációt!

🚀 Kihívás

Tegyél egy internetes túrát, hogy megtaláld a megtévesztő vizualizációkat. Hogyan csapja be a szerző a felhasználót, és szándékos-e? Próbáld meg kijavítani a vizualizációkat, hogy megmutasd, hogyan kellene kinézniük.

Előadás utáni kvíz

Áttekintés és önálló tanulás

Íme néhány cikk, amelyet olvashatsz a megtévesztő adatvizualizációkról:

https://gizmodo.com/how-to-lie-with-data-visualization-1563576606

http://ixd.prattsi.org/2017/12/visual-lies-usability-in-deceptive-data-visualizations/

Nézd meg ezeket az érdekes vizualizációkat történelmi eszközökről és tárgyakról:

https://handbook.pubpub.org/

Olvasd el ezt a cikket arról, hogyan fokozhatja az animáció a vizualizációkat:

https://medium.com/@EvanSinar/use-animation-to-supercharge-data-visualization-cd905a882ad4

Feladat

Készítsd el saját egyedi vizualizációdat
