Arányok vizualizálása


Arányok vizualizálása - Sketchnote by @nitya

Ebben a leckében egy természetközpontú adatállományt fogsz használni, hogy vizualizáld az arányokat, például azt, hogy hány különböző gombafaj található egy adott adatállományban a gombákról. Fedezzük fel ezeket a lenyűgöző gombákat egy Audubon által összeállított adatállomány segítségével, amely 23 lemezes gombafaj részleteit tartalmazza az Agaricus és Lepiota családokból. Kísérletezni fogsz ínycsiklandó vizualizációkkal, mint például:

Torta diagramok 🥧
Fánk diagramok 🍩
Waffle diagramok 🧇

💡 A Microsoft Research által létrehozott Charticulator nevű projekt egy ingyenes drag-and-drop felületet kínál adatvizualizációkhoz. Az egyik oktatóanyagukban szintén ezt a gomba adatállományt használják! Így egyszerre fedezheted fel az adatokat és tanulhatod meg a könyvtár használatát: Charticulator oktatóanyag.

Előadás előtti kvíz

Ismerd meg a gombáidat 🍄

A gombák nagyon érdekesek. Importáljunk egy adatállományt, hogy tanulmányozzuk őket:

import pandas as pd
import matplotlib.pyplot as plt
mushrooms = pd.read_csv('../../data/mushrooms.csv')
mushrooms.head()

Egy táblázat jelenik meg, amely remek elemzési adatokat tartalmaz:

osztály	kalap-alak	kalap-felület	kalap-szín	zúzódások	illat	lemez-csatlakozás	lemez-távolság	lemez-méret	lemez-szín	szár-alak	szár-gyökér	szár-felület-gyűrű-felett	szár-felület-gyűrű-alatt	szár-szín-gyűrű-felett	szár-szín-gyűrű-alatt	fátyol-típus	fátyol-szín	gyűrű-szám	gyűrű-típus	spóra-nyomat-szín	populáció	élőhely
Mérgező	Domború	Sima	Barna	Zúzódik	Szúrós	Szabad	Szoros	Keskeny	Fekete	Táguló	Egyenlő	Sima	Sima	Fehér	Fehér	Részleges	Fehér	Egy	Függőleges	Fekete	Szórványos	Városi
Ehető	Domború	Sima	Sárga	Zúzódik	Mandula	Szabad	Szoros	Széles	Fekete	Táguló	Klub	Sima	Sima	Fehér	Fehér	Részleges	Fehér	Egy	Függőleges	Barna	Számos	Füves
Ehető	Harang	Sima	Fehér	Zúzódik	Ánizs	Szabad	Szoros	Széles	Barna	Táguló	Klub	Sima	Sima	Fehér	Fehér	Részleges	Fehér	Egy	Függőleges	Barna	Számos	Mezők
Mérgező	Domború	Pikkelyes	Fehér	Zúzódik	Szúrós	Szabad	Szoros	Keskeny	Barna	Táguló	Egyenlő	Sima	Sima	Fehér	Fehér	Részleges	Fehér	Egy	Függőleges	Fekete	Szórványos	Városi

Rögtön észreveheted, hogy az összes adat szöveges. Az adatokat át kell alakítanod, hogy diagramon használhatóak legyenek. Valójában az adatok többsége objektumként van ábrázolva:

print(mushrooms.select_dtypes(["object"]).columns)

Az eredmény:

Index(['class', 'cap-shape', 'cap-surface', 'cap-color', 'bruises', 'odor',
       'gill-attachment', 'gill-spacing', 'gill-size', 'gill-color',
       'stalk-shape', 'stalk-root', 'stalk-surface-above-ring',
       'stalk-surface-below-ring', 'stalk-color-above-ring',
       'stalk-color-below-ring', 'veil-type', 'veil-color', 'ring-number',
       'ring-type', 'spore-print-color', 'population', 'habitat'],
      dtype='object')

Konvertáld az 'osztály' oszlopot kategóriává:

cols = mushrooms.select_dtypes(["object"]).columns
mushrooms[cols] = mushrooms[cols].astype('category')

edibleclass=mushrooms.groupby(['class']).count()
edibleclass

Most, ha kinyomtatod a gomba adatokat, láthatod, hogy azokat kategóriákba csoportosították a mérgező/ehető osztály szerint:

	kalap-alak	kalap-felület	kalap-szín	zúzódások	illat	lemez-csatlakozás	lemez-távolság	lemez-méret	lemez-szín	szár-alak	...	szár-felület-gyűrű-alatt	szár-szín-gyűrű-felett	szár-szín-gyűrű-alatt	fátyol-típus	fátyol-szín	gyűrű-szám	gyűrű-típus	spóra-nyomat-szín	populáció	élőhely
osztály
Ehető	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208	...	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208
Mérgező	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916	...	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916

Ha követed a táblázatban bemutatott sorrendet az osztály kategória címkék létrehozásához, készíthetsz egy torta diagramot:

Torta!

labels=['Edible','Poisonous']
plt.pie(edibleclass['population'],labels=labels,autopct='%.1f %%')
plt.title('Edible?')
plt.show()

Voilá, egy torta diagram, amely megmutatja az adatok arányait a gombák két osztálya szerint. Nagyon fontos, hogy a címkék sorrendje helyes legyen, különösen itt, ezért ellenőrizd a címke tömb létrehozásának sorrendjét!

Fánkok!

Egy vizuálisan érdekesebb torta diagram a fánk diagram, amely egy lyukkal rendelkező torta diagram. Nézzük meg az adatainkat ezzel a módszerrel.

Nézd meg a különböző élőhelyeket, ahol a gombák nőnek:

habitat=mushrooms.groupby(['habitat']).count()
habitat

Itt az adatokat élőhely szerint csoportosítod. Hét élőhely van felsorolva, ezeket használd címkékként a fánk diagramhoz:

labels=['Grasses','Leaves','Meadows','Paths','Urban','Waste','Wood']

plt.pie(habitat['class'], labels=labels,
        autopct='%1.1f%%', pctdistance=0.85)

center_circle = plt.Circle((0, 0), 0.40, fc='white')
fig = plt.gcf()

fig.gca().add_artist(center_circle)

plt.title('Mushroom Habitats')

plt.show()

Ez a kód egy diagramot és egy középső kört rajzol, majd hozzáadja azt a diagramhoz. A középső kör szélességét a 0.40 érték megváltoztatásával módosíthatod.

A fánk diagramok többféleképpen is testreszabhatók, például a címkék olvashatóságának kiemelésével. További információt a dokumentációban találsz.

Most, hogy tudod, hogyan csoportosítsd az adatokat és jelenítsd meg őket torta vagy fánk formájában, felfedezhetsz más típusú diagramokat. Próbálj ki egy waffle diagramot, amely egy másik módja a mennyiségek vizualizálásának.

Waffle!

A 'waffle' típusú diagram egy másik módja a mennyiségek vizualizálásának egy 2D négyzetes tömb formájában. Próbáld meg vizualizálni a gombakalap színek különböző mennyiségeit ebben az adatállományban. Ehhez telepítened kell egy segédkönyvtárat, a PyWaffle nevűt, és használnod kell a Matplotlib-et:

pip install pywaffle

Válassz ki egy adat szegmenst a csoportosításhoz:

capcolor=mushrooms.groupby(['cap-color']).count()
capcolor

Hozz létre egy waffle diagramot címkék létrehozásával, majd csoportosítsd az adatokat:

import pandas as pd
import matplotlib.pyplot as plt
from pywaffle import Waffle

data ={'color': ['brown', 'buff', 'cinnamon', 'green', 'pink', 'purple', 'red', 'white', 'yellow'],
    'amount': capcolor['class']
     }

df = pd.DataFrame(data)

fig = plt.figure(
    FigureClass = Waffle,
    rows = 100,
    values = df.amount,
    labels = list(df.color),
    figsize = (30,30),
    colors=["brown", "tan", "maroon", "green", "pink", "purple", "red", "whitesmoke", "yellow"],
)

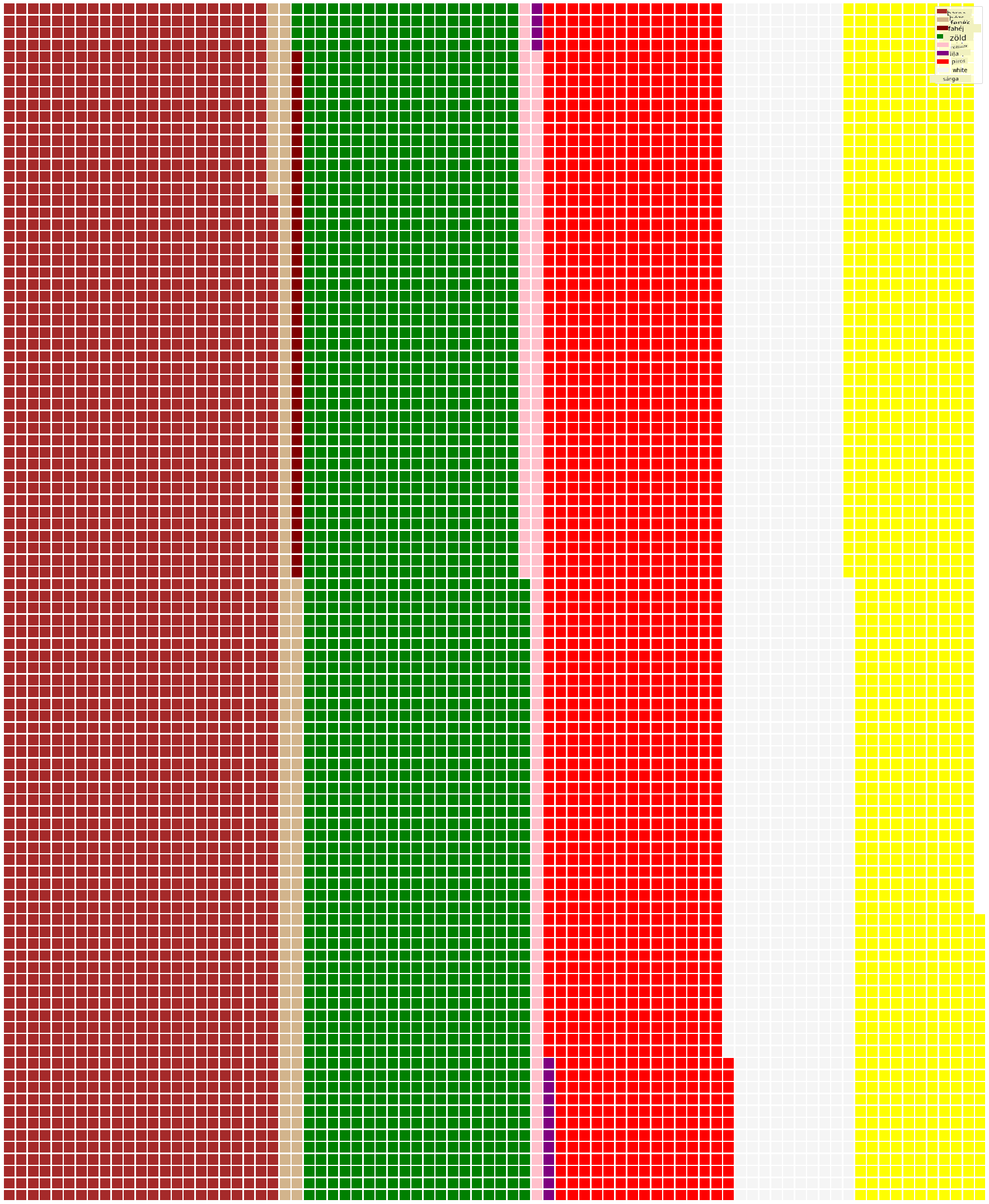

A waffle diagram segítségével egyértelműen láthatod a gombakalap színek arányait ebben az adatállományban. Érdekes módon sok zöld kalapú gomba van!

✅ A PyWaffle támogatja az ikonokat a diagramokon belül, amelyek bármelyik Font Awesome ikon használatát lehetővé teszik. Kísérletezz, hogy még érdekesebb waffle diagramot készíts ikonok helyett négyzetekkel.

Ebben a leckében három módot tanultál meg az arányok vizualizálására. Először csoportosítanod kell az adatokat kategóriákba, majd eldönteni, hogy melyik a legjobb mód az adatok megjelenítésére - torta, fánk vagy waffle. Mindegyik ínycsiklandó és azonnali pillanatképet nyújt az adatállományról.

🚀 Kihívás

Próbáld meg újra létrehozni ezeket az ínycsiklandó diagramokat a Charticulator segítségével.

Előadás utáni kvíz

Áttekintés és önálló tanulás

Néha nem egyértelmű, hogy mikor használjunk torta, fánk vagy waffle diagramot. Íme néhány cikk, amit elolvashatsz a témában:

https://www.beautiful.ai/blog/battle-of-the-charts-pie-chart-vs-donut-chart

https://medium.com/@hypsypops/pie-chart-vs-donut-chart-showdown-in-the-ring-5d24fd86a9ce

https://www.mit.edu/~mbarker/formula1/f1help/11-ch-c6.htm

https://medium.datadriveninvestor.com/data-visualization-done-the-right-way-with-tableau-waffle-chart-fdf2a19be402

Végezz kutatást, hogy további információkat találj erről a nehéz döntésről.

Feladat

Próbáld ki Excelben
