Vizualizacija odnosa: Sve o medu 🍯


Vizualizacija odnosa - Sketchnote by @nitya

Nastavljajući s prirodnim fokusom našeg istraživanja, otkrijmo zanimljive vizualizacije koje prikazuju odnose između različitih vrsta meda, prema skupu podataka dobivenom od Ministarstva poljoprivrede Sjedinjenih Američkih Država.

Ovaj skup podataka, koji sadrži oko 600 stavki, prikazuje proizvodnju meda u mnogim američkim saveznim državama. Na primjer, možete pogledati broj kolonija, prinos po koloniji, ukupnu proizvodnju, zalihe, cijenu po funti i vrijednost proizvedenog meda u određenoj državi od 1998. do 2012., s jednim redom po godini za svaku državu.

Bit će zanimljivo vizualizirati odnos između proizvodnje određene države po godini i, na primjer, cijene meda u toj državi. Alternativno, mogli biste vizualizirati odnos između prinosa meda po koloniji u različitim državama. Ovo vremensko razdoblje obuhvaća razarajući 'CCD' ili 'Colony Collapse Disorder', prvi put zabilježen 2006. (http://npic.orst.edu/envir/ccd.html), što čini ovaj skup podataka značajnim za proučavanje. 🐝

Kviz prije predavanja

U ovoj lekciji možete koristiti Seaborn, koji ste već koristili, kao dobru biblioteku za vizualizaciju odnosa između varijabli. Posebno je zanimljiva upotreba Seabornove funkcije relplot, koja omogućuje scatter plotove i line plotove za brzu vizualizaciju 'statističkih odnosa', što omogućuje data znanstveniku bolje razumijevanje kako se varijable međusobno odnose.

Scatterplotovi

Koristite scatterplot za prikaz kako se cijena meda razvijala iz godine u godinu, po državama. Seaborn, koristeći relplot, praktično grupira podatke po državama i prikazuje točke podataka za kategorijske i numeričke podatke.

Započnimo s uvozom podataka i Seaborna:

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
honey = pd.read_csv('../../data/honey.csv')
honey.head()

Primijetit ćete da podaci o medu imaju nekoliko zanimljivih stupaca, uključujući godinu i cijenu po funti. Istražimo ove podatke, grupirane po američkim državama:

država	brojkol	prinospokol	ukupnaprod	zalihe	cijenapofunti	vrijednostprod	godina
AL	16000	71	1136000	159000	0.72	818000	1998
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AR	53000	65	3445000	1688000	0.59	2033000	1998
CA	450000	83	37350000	12326000	0.62	23157000	1998
CO	27000	72	1944000	1594000	0.7	1361000	1998

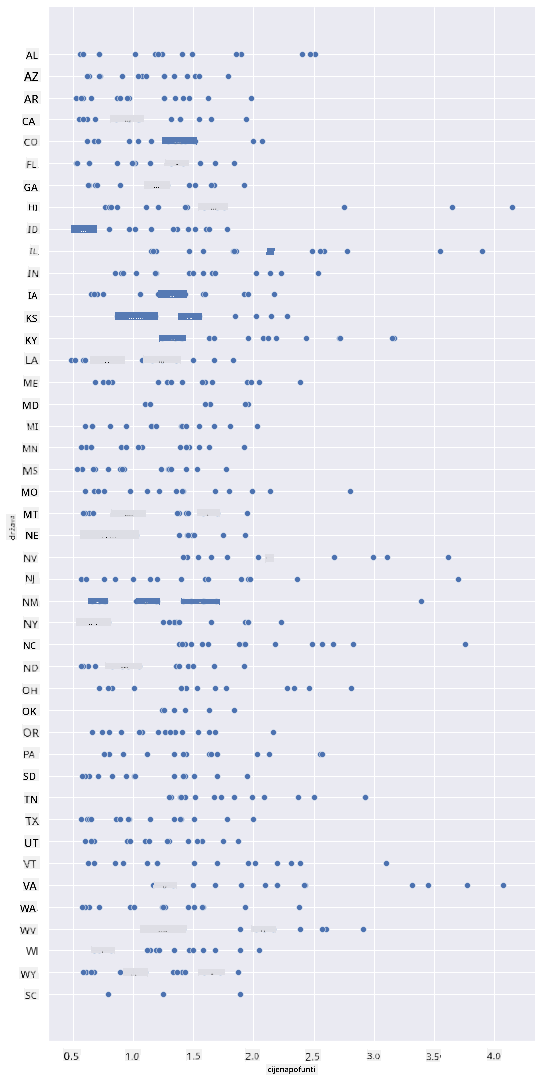

Napravite osnovni scatterplot za prikaz odnosa između cijene po funti meda i države podrijetla. Napravite y os dovoljno visokom da prikaže sve države:

sns.relplot(x="priceperlb", y="state", data=honey, height=15, aspect=.5);

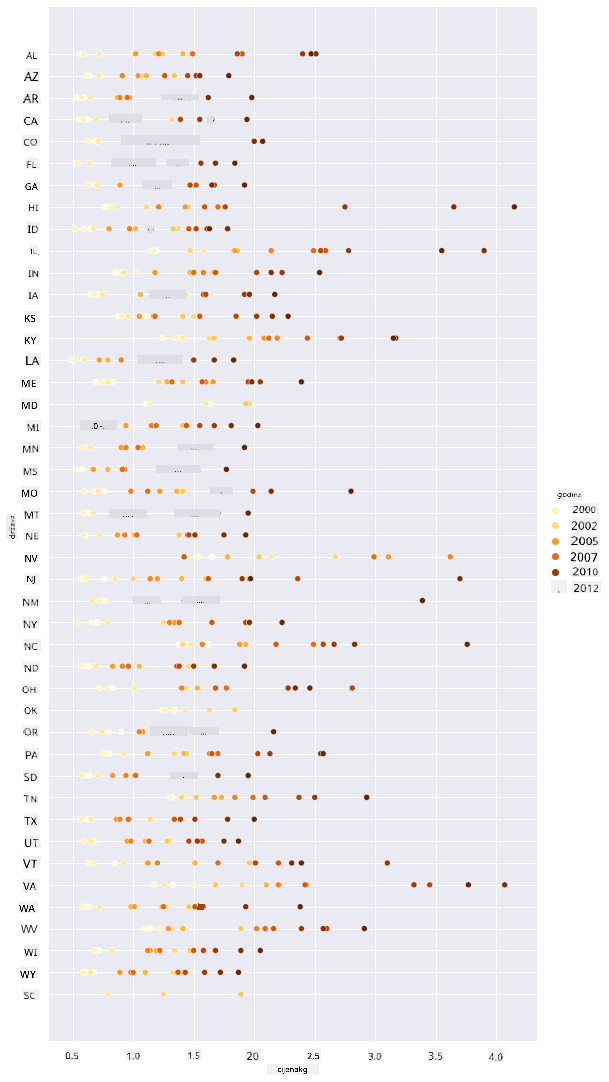

Sada prikažite iste podatke s medenom shemom boja kako biste pokazali kako se cijena razvija tijekom godina. To možete učiniti dodavanjem parametra 'hue' za prikaz promjena iz godine u godinu:

✅ Saznajte više o paletama boja koje možete koristiti u Seabornu - isprobajte prekrasnu shemu boja duginih boja!

sns.relplot(x="priceperlb", y="state", hue="year", palette="YlOrBr", data=honey, height=15, aspect=.5);

S ovom promjenom sheme boja možete vidjeti da postoji očigledan snažan napredak tijekom godina u smislu cijene meda po funti. Doista, ako pogledate uzorak podataka za provjeru (odaberite određenu državu, na primjer Arizonu), možete vidjeti obrazac povećanja cijene iz godine u godinu, uz nekoliko iznimaka:

država	brojkol	prinospokol	ukupnaprod	zalihe	cijenapofunti	vrijednostprod	godina
AZ	55000	60	3300000	1485000	0.64	2112000	1998
AZ	52000	62	3224000	1548000	0.62	1999000	1999
AZ	40000	59	2360000	1322000	0.73	1723000	2000
AZ	43000	59	2537000	1142000	0.72	1827000	2001
AZ	38000	63	2394000	1197000	1.08	2586000	2002
AZ	35000	72	2520000	983000	1.34	3377000	2003
AZ	32000	55	1760000	774000	1.11	1954000	2004
AZ	36000	50	1800000	720000	1.04	1872000	2005
AZ	30000	65	1950000	839000	0.91	1775000	2006
AZ	30000	64	1920000	902000	1.26	2419000	2007
AZ	25000	64	1600000	336000	1.26	2016000	2008
AZ	20000	52	1040000	562000	1.45	1508000	2009
AZ	24000	77	1848000	665000	1.52	2809000	2010
AZ	23000	53	1219000	427000	1.55	1889000	2011
AZ	22000	46	1012000	253000	1.79	1811000	2012

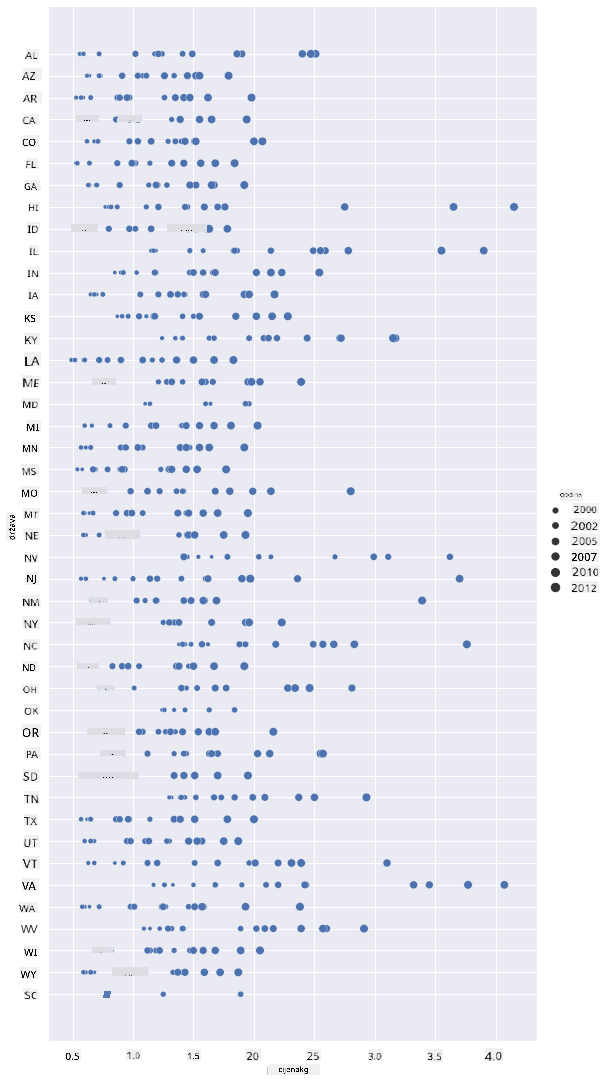

Drugi način vizualizacije ovog napretka je korištenje veličine umjesto boje. Za korisnike s poteškoćama u razlikovanju boja, ovo bi mogla biti bolja opcija. Uredite svoju vizualizaciju kako biste prikazali povećanje cijene povećanjem opsega točaka:

sns.relplot(x="priceperlb", y="state", size="year", data=honey, height=15, aspect=.5);

Možete vidjeti kako se veličina točaka postupno povećava.

Je li ovo jednostavan slučaj ponude i potražnje? Zbog faktora poput klimatskih promjena i kolapsa kolonija, je li dostupno manje meda za kupnju iz godine u godinu, pa se cijena povećava?

Kako biste otkrili korelaciju između nekih varijabli u ovom skupu podataka, istražimo neke linijske grafikone.

Linijski grafikoni

Pitanje: Postoji li jasan porast cijene meda po funti iz godine u godinu? To možete najlakše otkriti stvaranjem jednog linijskog grafikona:

sns.relplot(x="year", y="priceperlb", kind="line", data=honey);

Odgovor: Da, uz neke iznimke oko 2003. godine:

✅ Budući da Seaborn agregira podatke oko jedne linije, prikazuje "višestruka mjerenja za svaku vrijednost x tako što crta srednju vrijednost i 95% interval pouzdanosti oko srednje vrijednosti". Izvor. Ovo vremenski zahtjevno ponašanje može se onemogućiti dodavanjem ci=None.

Pitanje: Pa, možemo li također vidjeti porast u opskrbi medom oko 2003. godine? Što ako pogledate ukupnu proizvodnju iz godine u godinu?

sns.relplot(x="year", y="totalprod", kind="line", data=honey);

Odgovor: Ne baš. Ako pogledate ukupnu proizvodnju, zapravo se čini da je povećana u toj godini, iako općenito gledano količina proizvedenog meda opada tijekom ovih godina.

Pitanje: U tom slučaju, što je moglo uzrokovati taj skok u cijeni meda oko 2003. godine?

Kako biste to otkrili, možete istražiti facet grid.

Facet gridovi

Facet gridovi uzimaju jedan aspekt vašeg skupa podataka (u našem slučaju, možete odabrati 'godinu' kako biste izbjegli previše proizvedenih faceta). Seaborn tada može napraviti grafikon za svaki od tih aspekata vaših odabranih x i y koordinata za lakšu vizualnu usporedbu. Ističe li se 2003. godina u ovoj vrsti usporedbe?

Napravite facet grid koristeći relplot kako je preporučeno u Seabornovoj dokumentaciji.

sns.relplot(
    data=honey,
    x="yieldpercol", y="numcol",
    col="year",
    col_wrap=3,
    kind="line"

U ovoj vizualizaciji možete usporediti prinos po koloniji i broj kolonija iz godine u godinu, jedno uz drugo, s postavkom wrap na 3 za stupce:

Za ovaj skup podataka, ništa posebno ne ističe se u vezi s brojem kolonija i njihovim prinosom iz godine u godinu i država po država. Postoji li drugačiji način za pronalaženje korelacije između ove dvije varijable?

Dvostruki linijski grafikoni

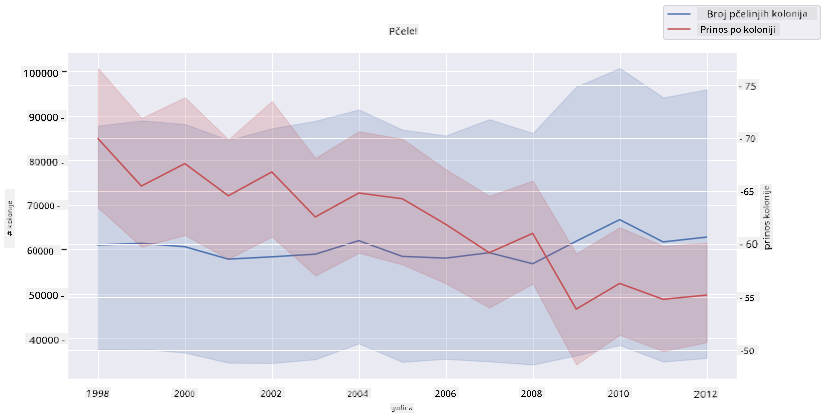

Isprobajte višelinijski grafikon superponiranjem dva linijska grafikona jedan na drugi, koristeći Seabornov 'despine' za uklanjanje njihovih gornjih i desnih rubova, i koristeći ax.twinx preuzet iz Matplotliba. Twinx omogućuje grafikonu dijeljenje x osi i prikazivanje dvije y osi. Dakle, prikažite prinos po koloniji i broj kolonija, superponirano:

fig, ax = plt.subplots(figsize=(12,6))
lineplot = sns.lineplot(x=honey['year'], y=honey['numcol'], data=honey,
                        label = 'Number of bee colonies', legend=False)
sns.despine()
plt.ylabel('# colonies')
plt.title('Honey Production Year over Year');

ax2 = ax.twinx()
lineplot2 = sns.lineplot(x=honey['year'], y=honey['yieldpercol'], ax=ax2, color="r",
                         label ='Yield per colony', legend=False)
sns.despine(right=False)
plt.ylabel('colony yield')
ax.figure.legend();

Iako ništa ne iskače oko 2003. godine, ovo nam omogućuje da završimo ovu lekciju na malo sretnijoj noti: iako je ukupno broj kolonija u opadanju, broj kolonija se stabilizira čak i ako njihov prinos po koloniji opada.

Naprijed, pčele, naprijed!

🐝❤️

🚀 Izazov

U ovoj lekciji naučili ste nešto više o drugim upotrebama scatterplotova i line gridova, uključujući facet gridove. Izazovite se da napravite facet grid koristeći neki drugi skup podataka, možda onaj koji ste koristili prije ovih lekcija. Primijetite koliko dugo traje njihovo stvaranje i kako morate biti oprezni s brojem gridova koje trebate nacrtati koristeći ove tehnike.

Kviz nakon predavanja

Pregled i samostalno učenje

Linijski grafikoni mogu biti jednostavni ili prilično složeni. Malo istražite Seaborn dokumentaciju o raznim načinima na koje ih možete izgraditi. Pokušajte poboljšati linijske grafikone koje ste izradili u ovoj lekciji koristeći druge metode navedene u dokumentaciji.

Zadatak

Zaronite u košnicu
