Vizualizacija proporcija


Vizualizacija proporcija - Sketchnote by @nitya

U ovoj lekciji koristit ćete drugačiji dataset fokusiran na prirodu kako biste vizualizirali proporcije, poput broja različitih vrsta gljiva u datasetu o gljivama. Istražimo ove fascinantne gljive koristeći dataset preuzet od Audubona koji sadrži detalje o 23 vrste gljiva s listićima iz obitelji Agaricus i Lepiota. Eksperimentirat ćete s ukusnim vizualizacijama poput:

Tortnih grafikona 🥧
Grafičkih prikaza u obliku prstena 🍩
Waffle grafikona 🧇

💡 Vrlo zanimljiv projekt pod nazivom Charticulator od Microsoft Researcha nudi besplatno sučelje za vizualizaciju podataka putem povlačenja i ispuštanja. U jednom od njihovih tutorijala također koriste ovaj dataset o gljivama! Tako možete istraživati podatke i učiti o biblioteci istovremeno: Charticulator tutorial.

Kviz prije predavanja

Upoznajte svoje gljive 🍄

Gljive su vrlo zanimljive. Uvezimo dataset kako bismo ih proučili:

import pandas as pd
import matplotlib.pyplot as plt
mushrooms = pd.read_csv('../../data/mushrooms.csv')
mushrooms.head()

Ispisuje se tablica s odličnim podacima za analizu:

klasa	oblik klobuka	površina klobuka	boja klobuka	modrice	miris	pričvršćenje listića	razmak listića	veličina listića	boja listića	oblik stručka	korijen stručka	površina iznad prstena	površina ispod prstena	boja iznad prstena	boja ispod prstena	vrsta vela	boja vela	broj prstena	vrsta prstena	boja spora	populacija	stanište
Otrovna	Konveksan	Glatka	Smeđa	Modrice	Oštar	Slobodan	Blizu	Uski	Crna	Širi se	Jednaka	Glatka	Glatka	Bijela	Bijela	Djelomičan	Bijela	Jedan	Viseći	Crna	Raspršena	Urbano
Jestiva	Konveksan	Glatka	Žuta	Modrice	Badem	Slobodan	Blizu	Široki	Crna	Širi se	Klub	Glatka	Glatka	Bijela	Bijela	Djelomičan	Bijela	Jedan	Viseći	Smeđa	Brojna	Trava
Jestiva	Zvono	Glatka	Bijela	Modrice	Anis	Slobodan	Blizu	Široki	Smeđa	Širi se	Klub	Glatka	Glatka	Bijela	Bijela	Djelomičan	Bijela	Jedan	Viseći	Smeđa	Brojna	Livade
Otrovna	Konveksan	Ljuskava	Bijela	Modrice	Oštar	Slobodan	Blizu	Uski	Smeđa	Širi se	Jednaka	Glatka	Glatka	Bijela	Bijela	Djelomičan	Bijela	Jedan	Viseći	Crna	Raspršena	Urbano

Odmah primjećujete da su svi podaci tekstualni. Morat ćete ih konvertirati kako biste ih mogli koristiti u grafikonu. Većina podataka, zapravo, predstavljena je kao objekt:

print(mushrooms.select_dtypes(["object"]).columns)

Rezultat je:

Index(['class', 'cap-shape', 'cap-surface', 'cap-color', 'bruises', 'odor',
       'gill-attachment', 'gill-spacing', 'gill-size', 'gill-color',
       'stalk-shape', 'stalk-root', 'stalk-surface-above-ring',
       'stalk-surface-below-ring', 'stalk-color-above-ring',
       'stalk-color-below-ring', 'veil-type', 'veil-color', 'ring-number',
       'ring-type', 'spore-print-color', 'population', 'habitat'],
      dtype='object')

Uzmite ove podatke i konvertirajte stupac 'klasa' u kategoriju:

cols = mushrooms.select_dtypes(["object"]).columns
mushrooms[cols] = mushrooms[cols].astype('category')

edibleclass=mushrooms.groupby(['class']).count()
edibleclass

Sada, ako ispišete podatke o gljivama, možete vidjeti da su grupirani u kategorije prema klasi jestivosti/otrovnosti:

	oblik klobuka	površina klobuka	boja klobuka	modrice	miris	pričvršćenje listića	razmak listića	veličina listića	boja listića	oblik stručka	...	površina ispod prstena	boja iznad prstena	boja ispod prstena	vrsta vela	boja vela	broj prstena	vrsta prstena	boja spora	populacija	stanište
klasa
Jestiva	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208	...	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208
Otrovna	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916	...	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916

Ako slijedite redoslijed prikazan u ovoj tablici za kreiranje oznaka kategorija klase, možete izraditi tortni grafikon:

Torta!

labels=['Edible','Poisonous']
plt.pie(edibleclass['population'],labels=labels,autopct='%.1f %%')
plt.title('Edible?')
plt.show()

Voila, tortni grafikon koji prikazuje proporcije ovih podataka prema dvjema klasama gljiva. Vrlo je važno pravilno odrediti redoslijed oznaka, posebno ovdje, pa svakako provjerite redoslijed kojim je niz oznaka kreiran!

Prstenovi!

Vizualno zanimljiviji tortni grafikon je grafikon u obliku prstena, koji je tortni grafikon s rupom u sredini. Pogledajmo naše podatke koristeći ovu metodu.

Pogledajte različita staništa u kojima gljive rastu:

habitat=mushrooms.groupby(['habitat']).count()
habitat

Ovdje grupirate podatke prema staništu. Ima ih 7, pa ih koristite kao oznake za grafikon u obliku prstena:

labels=['Grasses','Leaves','Meadows','Paths','Urban','Waste','Wood']

plt.pie(habitat['class'], labels=labels,
        autopct='%1.1f%%', pctdistance=0.85)

center_circle = plt.Circle((0, 0), 0.40, fc='white')
fig = plt.gcf()

fig.gca().add_artist(center_circle)

plt.title('Mushroom Habitats')

plt.show()

Ovaj kod crta grafikon i središnji krug, a zatim dodaje taj središnji krug u grafikon. Uredite širinu središnjeg kruga promjenom vrijednosti 0.40.

Grafikoni u obliku prstena mogu se prilagoditi na nekoliko načina kako bi se promijenile oznake. Oznake se posebno mogu istaknuti radi bolje čitljivosti. Saznajte više u dokumentaciji.

Sada kada znate kako grupirati podatke i prikazati ih kao tortu ili prsten, možete istražiti druge vrste grafikona. Isprobajte waffle grafikon, koji je samo drugačiji način istraživanja količine.

Waffle!

Grafikon tipa 'waffle' je drugačiji način vizualizacije količina kao 2D niz kvadrata. Pokušajte vizualizirati različite količine boja klobuka gljiva u ovom datasetu. Za to trebate instalirati pomoćnu biblioteku pod nazivom PyWaffle i koristiti Matplotlib:

pip install pywaffle

Odaberite segment svojih podataka za grupiranje:

capcolor=mushrooms.groupby(['cap-color']).count()
capcolor

Izradite waffle grafikon kreiranjem oznaka i zatim grupiranjem podataka:

import pandas as pd
import matplotlib.pyplot as plt
from pywaffle import Waffle

data ={'color': ['brown', 'buff', 'cinnamon', 'green', 'pink', 'purple', 'red', 'white', 'yellow'],
    'amount': capcolor['class']
     }

df = pd.DataFrame(data)

fig = plt.figure(
    FigureClass = Waffle,
    rows = 100,
    values = df.amount,
    labels = list(df.color),
    figsize = (30,30),
    colors=["brown", "tan", "maroon", "green", "pink", "purple", "red", "whitesmoke", "yellow"],
)

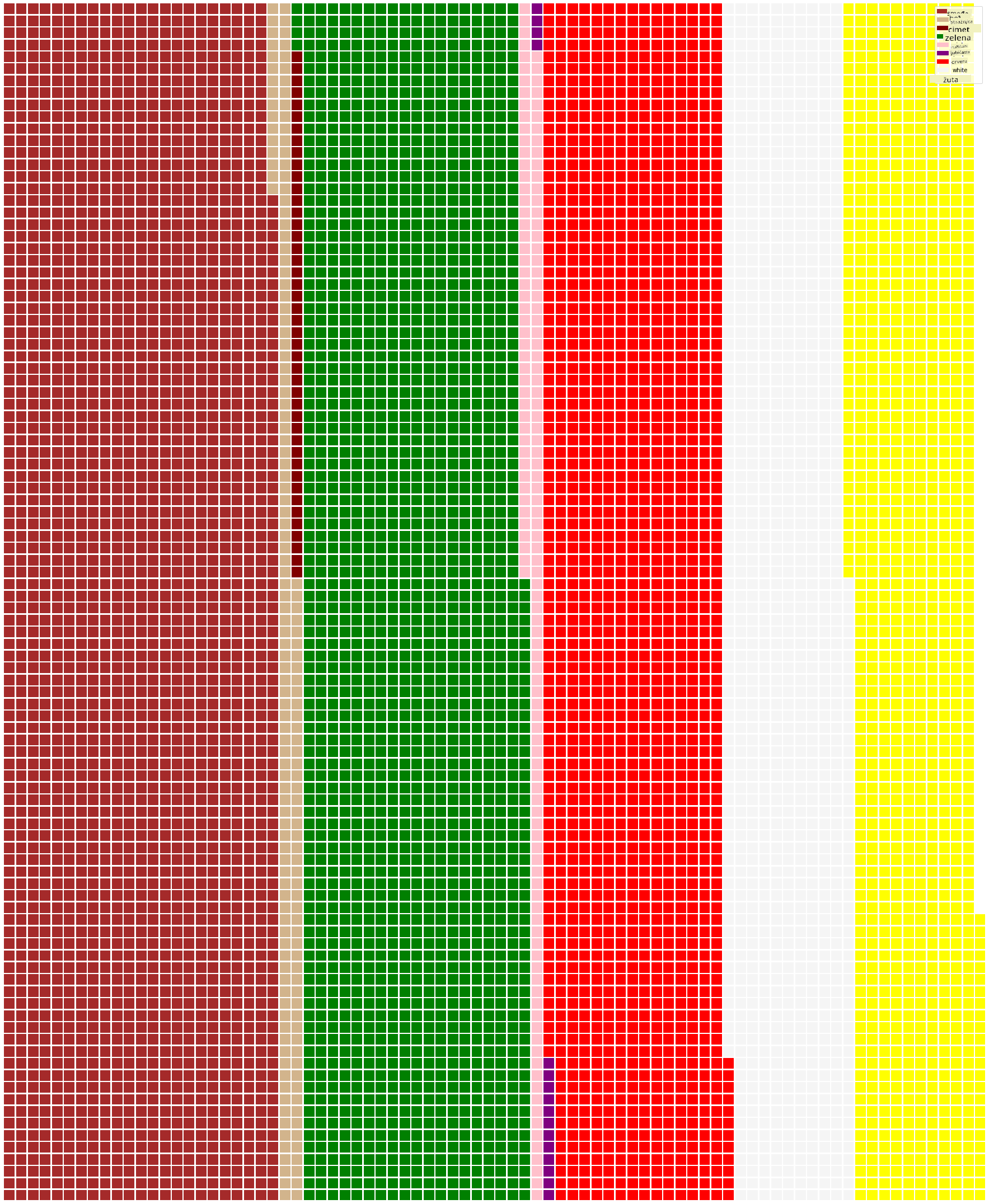

Koristeći waffle grafikon, jasno možete vidjeti proporcije boja klobuka u ovom datasetu gljiva. Zanimljivo je da postoji mnogo gljiva sa zelenim klobukom!

✅ Pywaffle podržava ikone unutar grafikona koje koriste bilo koju ikonu dostupnu u Font Awesome. Eksperimentirajte kako biste kreirali još zanimljiviji waffle grafikon koristeći ikone umjesto kvadrata.

U ovoj lekciji naučili ste tri načina za vizualizaciju proporcija. Prvo, trebate grupirati svoje podatke u kategorije, a zatim odlučiti koji je najbolji način za prikaz podataka - torta, prsten ili waffle. Svi su ukusni i korisniku pružaju trenutni pregled dataset-a.

🚀 Izazov

Pokušajte ponovno kreirati ove ukusne grafikone u Charticulator.

Kviz nakon predavanja

Pregled i samostalno učenje

Ponekad nije očito kada koristiti tortni, prstenasti ili waffle grafikon. Evo nekoliko članaka za čitanje na ovu temu:

https://www.beautiful.ai/blog/battle-of-the-charts-pie-chart-vs-donut-chart

https://medium.com/@hypsypops/pie-chart-vs-donut-chart-showdown-in-the-ring-5d24fd86a9ce

https://www.mit.edu/~mbarker/formula1/f1help/11-ch-c6.htm

https://medium.datadriveninvestor.com/data-visualization-done-the-right-way-with-tableau-waffle-chart-fdf2a19be402

Istražite kako biste pronašli više informacija o ovoj odluci.

Zadatak

Pokušajte u Excelu
