ויזואליזציה של יחסים


ויזואליזציה של יחסים - סקצ'נוט מאת @nitya

בשיעור הזה, תשתמשו במאגר נתונים ממוקד טבע כדי להמחיש יחסים, כמו כמה סוגים שונים של פטריות מופיעים במאגר נתונים מסוים על פטריות. בואו נחקור את הפטריות המרתקות הללו באמצעות מאגר נתונים שמקורו ב-Audubon, הכולל פרטים על 23 מינים של פטריות עם זימים ממשפחות Agaricus ו-Lepiota. תתנסו בויזואליזציות טעימות כמו:

גרפי עוגה 🥧
גרפי דונאט 🍩
גרפי ואפל 🧇

💡 פרויקט מעניין מאוד בשם Charticulator מבית Microsoft Research מציע ממשק גרירה ושחרור חינמי ליצירת ויזואליזציות של נתונים. באחד המדריכים שלהם הם גם משתמשים במאגר הנתונים הזה על פטריות! כך תוכלו לחקור את הנתונים וללמוד את הספרייה בו-זמנית: מדריך Charticulator.

שאלון לפני השיעור

הכירו את הפטריות שלכם 🍄

פטריות הן מאוד מעניינות. בואו נייבא מאגר נתונים כדי ללמוד עליהן:

import pandas as pd
import matplotlib.pyplot as plt
mushrooms = pd.read_csv('../../data/mushrooms.csv')
mushrooms.head()

טבלה מודפסת עם נתונים נהדרים לניתוח:

class	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	stalk-root	stalk-surface-above-ring	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
Poisonous	Convex	Smooth	Brown	Bruises	Pungent	Free	Close	Narrow	Black	Enlarging	Equal	Smooth	Smooth	White	White	Partial	White	One	Pendant	Black	Scattered	Urban
Edible	Convex	Smooth	Yellow	Bruises	Almond	Free	Close	Broad	Black	Enlarging	Club	Smooth	Smooth	White	White	Partial	White	One	Pendant	Brown	Numerous	Grasses
Edible	Bell	Smooth	White	Bruises	Anise	Free	Close	Broad	Brown	Enlarging	Club	Smooth	Smooth	White	White	Partial	White	One	Pendant	Brown	Numerous	Meadows
Poisonous	Convex	Scaly	White	Bruises	Pungent	Free	Close	Narrow	Brown	Enlarging	Equal	Smooth	Smooth	White	White	Partial	White	One	Pendant	Black	Scattered	Urban

מיד שמים לב שכל הנתונים הם טקסטואליים. תצטרכו להמיר את הנתונים הללו כדי שתוכלו להשתמש בהם בגרף. למעשה, רוב הנתונים מיוצגים כאובייקט:

print(mushrooms.select_dtypes(["object"]).columns)

הפלט הוא:

Index(['class', 'cap-shape', 'cap-surface', 'cap-color', 'bruises', 'odor',
       'gill-attachment', 'gill-spacing', 'gill-size', 'gill-color',
       'stalk-shape', 'stalk-root', 'stalk-surface-above-ring',
       'stalk-surface-below-ring', 'stalk-color-above-ring',
       'stalk-color-below-ring', 'veil-type', 'veil-color', 'ring-number',
       'ring-type', 'spore-print-color', 'population', 'habitat'],
      dtype='object')

קחו את הנתונים הללו והמירו את עמודת 'class' לקטגוריה:

cols = mushrooms.select_dtypes(["object"]).columns
mushrooms[cols] = mushrooms[cols].astype('category')

edibleclass=mushrooms.groupby(['class']).count()
edibleclass

עכשיו, אם תדפיסו את נתוני הפטריות, תוכלו לראות שהם חולקו לקטגוריות לפי מחלקת רעילות/אכילות:

	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	...	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
class
Edible	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208	...	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208
Poisonous	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916	...	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916

אם תעקבו אחרי הסדר המוצג בטבלה הזו ליצירת תוויות קטגוריות, תוכלו לבנות גרף עוגה:

עוגה!

labels=['Edible','Poisonous']
plt.pie(edibleclass['population'],labels=labels,autopct='%.1f %%')
plt.title('Edible?')
plt.show()

והנה, גרף עוגה שמציג את היחסים בנתונים לפי שתי המחלקות של הפטריות. חשוב מאוד לוודא שהסדר של התוויות נכון, במיוחד כאן, אז בדקו את הסדר שבו נבנית מערך התוויות!

דונאט!

גרף עוגה מעניין יותר מבחינה ויזואלית הוא גרף דונאט, שהוא גרף עוגה עם חור במרכז. בואו נסתכל על הנתונים שלנו בשיטה הזו.

הסתכלו על בתי הגידול השונים שבהם פטריות גדלות:

habitat=mushrooms.groupby(['habitat']).count()
habitat

כאן, אתם מקבצים את הנתונים לפי בית גידול. ישנם 7 בתי גידול, אז השתמשו בהם כתוויות לגרף הדונאט שלכם:

labels=['Grasses','Leaves','Meadows','Paths','Urban','Waste','Wood']

plt.pie(habitat['class'], labels=labels,
        autopct='%1.1f%%', pctdistance=0.85)

center_circle = plt.Circle((0, 0), 0.40, fc='white')
fig = plt.gcf()

fig.gca().add_artist(center_circle)

plt.title('Mushroom Habitats')

plt.show()

הקוד הזה מצייר גרף ומעגל מרכזי, ואז מוסיף את המעגל המרכזי לגרף. ערכו את רוחב המעגל המרכזי על ידי שינוי 0.40 לערך אחר.

ניתן לשנות גרפי דונאט בדרכים שונות כדי לשפר את קריאות התוויות. למדו עוד ב-תיעוד.

עכשיו, כשאתם יודעים איך לקבץ את הנתונים שלכם ולהציג אותם כעוגה או דונאט, תוכלו לחקור סוגים אחרים של גרפים. נסו גרף ואפל, שהוא פשוט דרך שונה להמחשת כמויות.

ואפל!

גרף מסוג 'ואפל' הוא דרך שונה להמחיש כמויות כטבלה דו-ממדית של ריבועים. נסו להמחיש את הכמויות השונות של צבעי כובע הפטריות במאגר הנתונים הזה. לשם כך, תצטרכו להתקין ספריית עזר בשם PyWaffle ולהשתמש ב-Matplotlib:

pip install pywaffle

בחרו קטע מהנתונים שלכם לקיבוץ:

capcolor=mushrooms.groupby(['cap-color']).count()
capcolor

צרו גרף ואפל על ידי יצירת תוויות ואז קיבוץ הנתונים שלכם:

import pandas as pd
import matplotlib.pyplot as plt
from pywaffle import Waffle

data ={'color': ['brown', 'buff', 'cinnamon', 'green', 'pink', 'purple', 'red', 'white', 'yellow'],
    'amount': capcolor['class']
     }

df = pd.DataFrame(data)

fig = plt.figure(
    FigureClass = Waffle,
    rows = 100,
    values = df.amount,
    labels = list(df.color),
    figsize = (30,30),
    colors=["brown", "tan", "maroon", "green", "pink", "purple", "red", "whitesmoke", "yellow"],
)

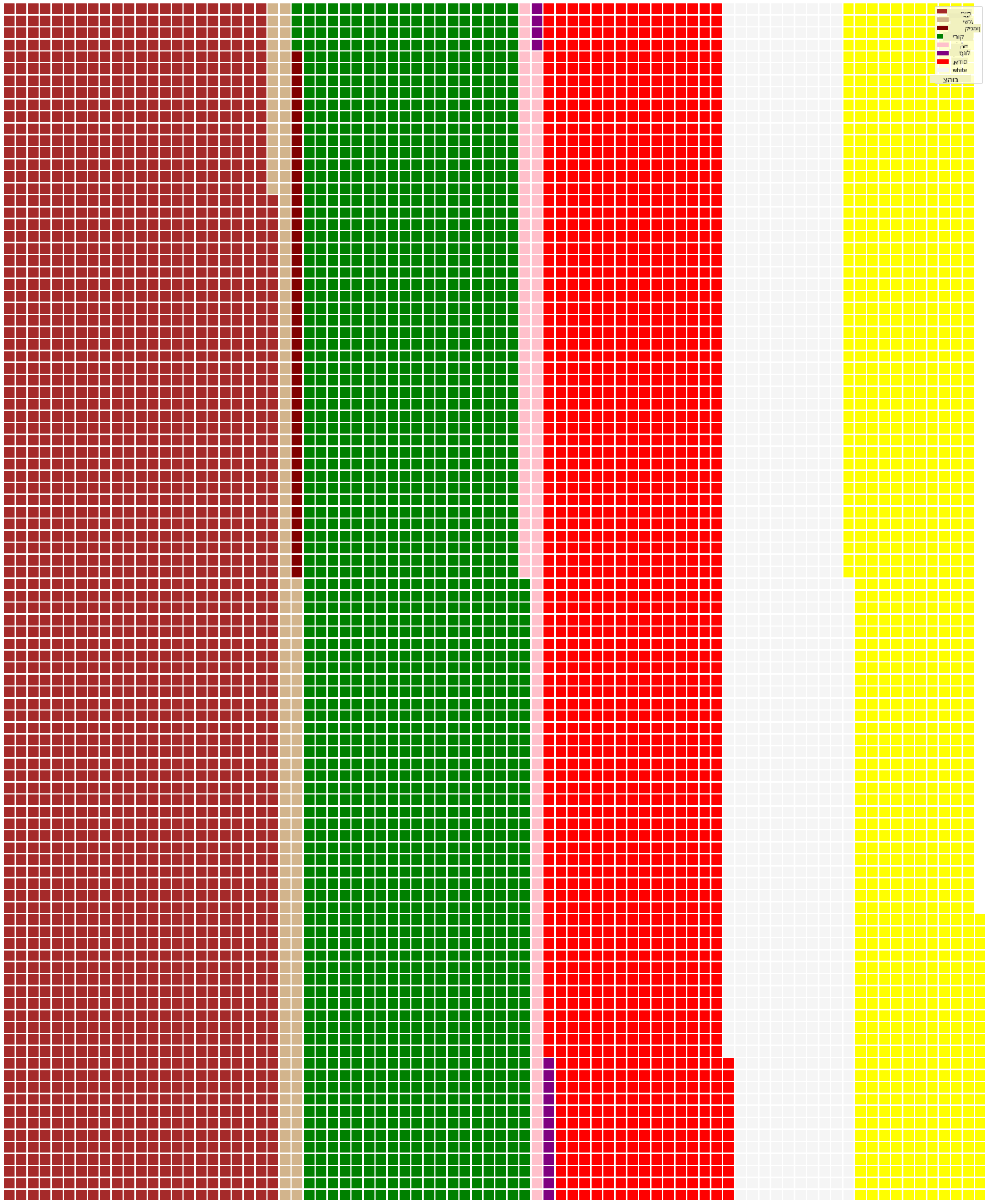

באמצעות גרף ואפל, ניתן לראות בבירור את היחסים של צבעי כובעי הפטריות במאגר הנתונים הזה. מעניין, ישנן פטריות רבות עם כובעים ירוקים!

✅ PyWaffle תומכת באייקונים בתוך הגרפים שמשתמשים בכל אייקון זמין ב-Font Awesome. נסו לערוך ניסויים וליצור גרף ואפל מעניין יותר באמצעות אייקונים במקום ריבועים.

בשיעור הזה, למדתם שלוש דרכים להמחיש יחסים. ראשית, עליכם לקבץ את הנתונים שלכם לקטגוריות ואז להחליט מהי הדרך הטובה ביותר להציג את הנתונים - עוגה, דונאט, או ואפל. כל הדרכים טעימות ומספקות למשתמש תמונת מצב מיידית של מאגר הנתונים.

🚀 אתגר

נסו ליצור מחדש את הגרפים הטעימים הללו ב-Charticulator.

שאלון אחרי השיעור

סקירה ולימוד עצמי

לפעמים לא ברור מתי להשתמש בגרף עוגה, דונאט, או ואפל. הנה כמה מאמרים לקריאה בנושא:

https://www.beautiful.ai/blog/battle-of-the-charts-pie-chart-vs-donut-chart

https://medium.com/@hypsypops/pie-chart-vs-donut-chart-showdown-in-the-ring-5d24fd86a9ce

https://www.mit.edu/~mbarker/formula1/f1help/11-ch-c6.htm

https://medium.datadriveninvestor.com/data-visualization-done-the-right-way-with-tableau-waffle-chart-fdf2a19be402

בצעו מחקר נוסף כדי למצוא מידע נוסף על ההחלטה המורכבת הזו.

משימה

נסו את זה ב-Excel
