Visualisointi: Jakautumat


Jakautumien visualisointi - Sketchnote by @nitya

Edellisessä osiossa opit mielenkiintoisia asioita Minnesotan lintudatasta. Löysit virheellistä dataa visualisoimalla poikkeamia ja tarkastelit lintukategorioiden eroja niiden maksimipituuden perusteella.

Esiluennon kysely

Tutustu lintudataan

Yksi tapa tutkia dataa on tarkastella sen jakautumaa eli miten data on järjestetty akselilla. Ehkä haluaisit esimerkiksi oppia, miten Minnesotan lintujen maksimisiipiväli tai maksimikehon massa jakautuu tässä datasetissä.

Tutkitaanpa joitakin faktoja tämän datasetin jakautumista. Tämän osion juurikansiossa olevassa notebook.ipynb-tiedostossa tuo Pandas, Matplotlib ja datasi:

import pandas as pd
import matplotlib.pyplot as plt
birds = pd.read_csv('../../data/birds.csv')
birds.head()

	Nimi	Tieteellinen nimi	Kategoria	Lahko	Heimo	Suku	Suojelustatus	MinPituus	MaxPituus	MinKehonMassa	MaxKehonMassa	MinSiipiväli	MaxSiipiväli
0	Mustavatsainen viheltävä ankka	Dendrocygna autumnalis	Ankat/hanhet/vesilinnut	Anseriformes	Anatidae	Dendrocygna	LC	47	56	652	1020	76	94
1	Ruostevatsainen viheltävä ankka	Dendrocygna bicolor	Ankat/hanhet/vesilinnut	Anseriformes	Anatidae	Dendrocygna	LC	45	53	712	1050	85	93
2	Lumihanhi	Anser caerulescens	Ankat/hanhet/vesilinnut	Anseriformes	Anatidae	Anser	LC	64	79	2050	4050	135	165
3	Rossin hanhi	Anser rossii	Ankat/hanhet/vesilinnut	Anseriformes	Anatidae	Anser	LC	57.3	64	1066	1567	113	116
4	Iso valkoposkihanhi	Anser albifrons	Ankat/hanhet/vesilinnut	Anseriformes	Anatidae	Anser	LC	64	81	1930	3310	130	165

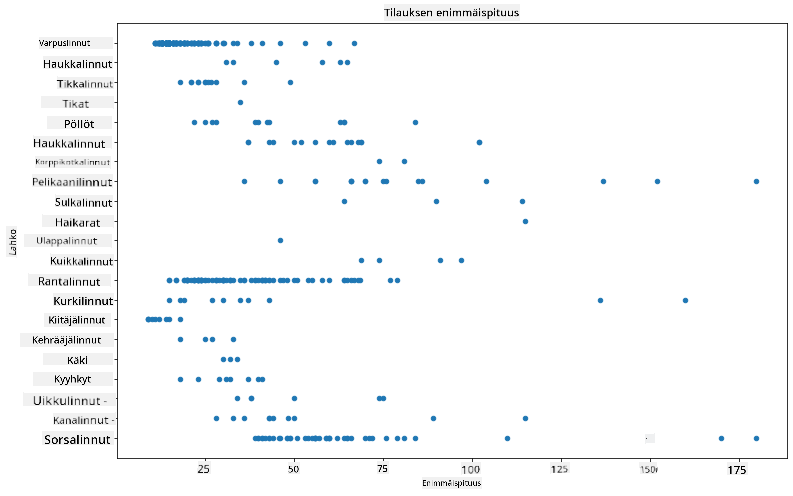

Yleisesti ottaen datan jakautumaa voi nopeasti tarkastella käyttämällä hajontakaaviota, kuten teimme edellisessä osiossa:

birds.plot(kind='scatter',x='MaxLength',y='Order',figsize=(12,8))

plt.title('Max Length per Order')
plt.ylabel('Order')
plt.xlabel('Max Length')

plt.show()

Tämä antaa yleiskuvan lintujen kehon pituuden jakautumisesta per lahko, mutta se ei ole paras tapa esittää todellisia jakautumia. Tämä tehtävä hoidetaan yleensä histogrammilla.

Työskentely histogrammien kanssa

Matplotlib tarjoaa erinomaisia tapoja visualisoida datan jakautumista histogrammien avulla. Tämä kaaviotyyppi muistuttaa pylväsdiagrammia, jossa jakautuma näkyy pylväiden nousuina ja laskuina. Histogrammin luomiseen tarvitaan numeerista dataa. Histogrammin luomiseksi voit piirtää kaavion määrittämällä tyypiksi 'hist' histogrammia varten. Tämä kaavio näyttää MaxBodyMass-jakautuman koko datasetin numeerisen datan alueella. Jakamalla sille annettu data pienempiin osiin (bins), se voi näyttää datan arvojen jakautuman:

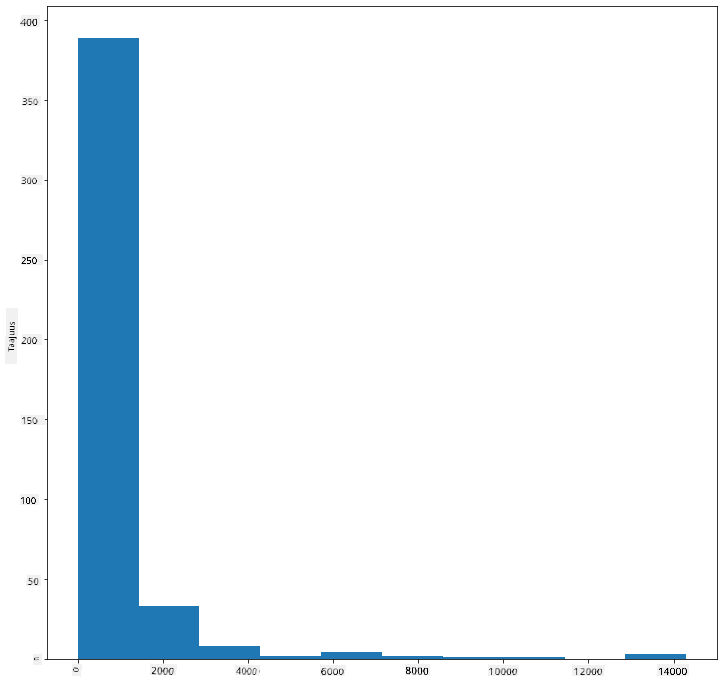

birds['MaxBodyMass'].plot(kind = 'hist', bins = 10, figsize = (12,12))
plt.show()

Kuten näet, suurin osa datasetin yli 400 linnusta sijoittuu alle 2000 Max Body Mass -arvoon. Saat lisää tietoa datasta muuttamalla bins-parametrin suuremmaksi, esimerkiksi 30:

birds['MaxBodyMass'].plot(kind = 'hist', bins = 30, figsize = (12,12))
plt.show()

Tämä kaavio näyttää jakautuman hieman tarkemmalla tavalla. Vähemmän vasemmalle vinoutunut kaavio voidaan luoda varmistamalla, että valitset vain tietyn alueen datan:

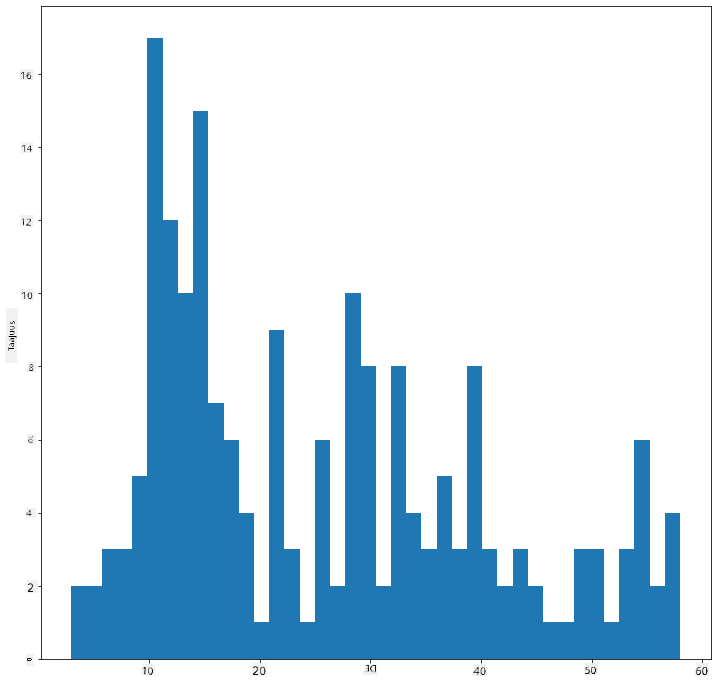

Suodata datasi saadaksesi vain ne linnut, joiden kehon massa on alle 60, ja näytä 40 bins:

filteredBirds = birds[(birds['MaxBodyMass'] > 1) & (birds['MaxBodyMass'] < 60)]
filteredBirds['MaxBodyMass'].plot(kind = 'hist',bins = 40,figsize = (12,12))
plt.show()

✅ Kokeile muita suodattimia ja datapisteitä. Näytä datan koko jakautuma poistamalla ['MaxBodyMass']-suodatin ja näytä nimettyjä jakautumia.

Histogrammi tarjoaa myös mukavia värien ja nimien parannuksia, joita kannattaa kokeilla:

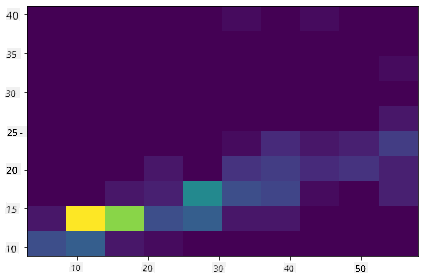

Luo 2D-histogrammi vertaillaksesi kahden jakautuman välistä suhdetta. Verrataan MaxBodyMass ja MaxLength. Matplotlib tarjoaa sisäänrakennetun tavan näyttää yhtymäkohdat kirkkaammilla väreillä:

x = filteredBirds['MaxBodyMass']
y = filteredBirds['MaxLength']

fig, ax = plt.subplots(tight_layout=True)
hist = ax.hist2d(x, y)

Näyttää siltä, että näiden kahden elementin välillä on odotettu korrelaatio odotetulla akselilla, ja yksi erityisen vahva yhtymäkohta:

Histogrammit toimivat oletuksena hyvin numeerisen datan kanssa. Entä jos haluat nähdä jakautumia tekstidatan mukaan?

Tutki datasettiä tekstidatan jakautumien osalta

Tämä datasetti sisältää myös hyvää tietoa lintujen kategoriasta, suvusta, lajista ja heimosta sekä niiden suojelustilasta. Tutkitaanpa tätä suojelustietoa. Mikä on lintujen jakautuma niiden suojelustilanteen mukaan?

✅ Datasetissä käytetään useita lyhenteitä kuvaamaan suojelustilaa. Nämä lyhenteet tulevat IUCN Red List Categories -organisaatiolta, joka luokittelee lajien tilan.

CR: Äärimmäisen uhanalainen

EN: Uhanalainen

EX: Sukupuuttoon kuollut

LC: Vähiten huolta aiheuttava

NT: Lähes uhanalainen

VU: Haavoittuvainen

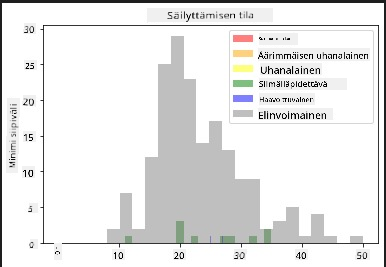

Nämä ovat tekstipohjaisia arvoja, joten sinun täytyy tehdä muunnos histogrammin luomiseksi. Käytä filteredBirds-dataframea ja näytä sen suojelustatus yhdessä minimisiipivälin kanssa. Mitä näet?

x1 = filteredBirds.loc[filteredBirds.ConservationStatus=='EX', 'MinWingspan']
x2 = filteredBirds.loc[filteredBirds.ConservationStatus=='CR', 'MinWingspan']
x3 = filteredBirds.loc[filteredBirds.ConservationStatus=='EN', 'MinWingspan']
x4 = filteredBirds.loc[filteredBirds.ConservationStatus=='NT', 'MinWingspan']
x5 = filteredBirds.loc[filteredBirds.ConservationStatus=='VU', 'MinWingspan']
x6 = filteredBirds.loc[filteredBirds.ConservationStatus=='LC', 'MinWingspan']

kwargs = dict(alpha=0.5, bins=20)

plt.hist(x1, **kwargs, color='red', label='Extinct')
plt.hist(x2, **kwargs, color='orange', label='Critically Endangered')
plt.hist(x3, **kwargs, color='yellow', label='Endangered')
plt.hist(x4, **kwargs, color='green', label='Near Threatened')
plt.hist(x5, **kwargs, color='blue', label='Vulnerable')
plt.hist(x6, **kwargs, color='gray', label='Least Concern')

plt.gca().set(title='Conservation Status', ylabel='Min Wingspan')
plt.legend();

Näyttää siltä, ettei minimisiipivälin ja suojelustilanteen välillä ole hyvää korrelaatiota. Testaa datasetin muita elementtejä tällä menetelmällä. Voit kokeilla myös erilaisia suodattimia. Löydätkö mitään korrelaatiota?

Tiheyskaaviot

Olet ehkä huomannut, että tähän mennessä tarkastellut histogrammit ovat "askelmia" eivätkä virtaa sujuvasti kaaren muodossa. Näyttääksesi tasaisemman tiheyskaavion, voit kokeilla tiheyskaaviota.

Tiheyskaavioiden kanssa työskentelyä varten tutustu uuteen kaaviokirjastoon, Seaborn.

Lataa Seaborn ja kokeile perus tiheyskaaviota:

import seaborn as sns
import matplotlib.pyplot as plt
sns.kdeplot(filteredBirds['MinWingspan'])
plt.show()

Voit nähdä, kuinka kaavio muistuttaa aiempaa minimisiipivälin kaaviota; se on vain hieman tasaisempi. Seabornin dokumentaation mukaan "histogrammiin verrattuna KDE voi tuottaa kaavion, joka on vähemmän sekava ja helpommin tulkittava, erityisesti piirtäessä useita jakautumia. Mutta se voi aiheuttaa vääristymiä, jos taustalla oleva jakautuma on rajattu tai ei tasainen. Kuten histogrammi, myös esityksen laatu riippuu hyvien tasoitusparametrien valinnasta." lähde Toisin sanoen poikkeamat, kuten aina, saavat kaaviosi käyttäytymään huonosti.

Jos haluaisit palata siihen epätasaiseen MaxBodyMass-linjaan toisessa rakentamassasi kaaviossa, voisit tasoittaa sen hyvin luomalla sen uudelleen tällä menetelmällä:

sns.kdeplot(filteredBirds['MaxBodyMass'])
plt.show()

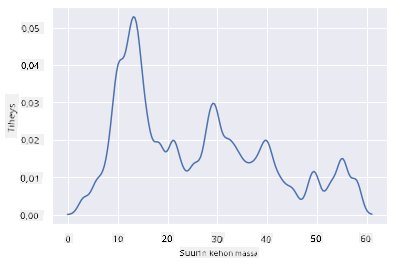

Jos haluaisit tasaisen, mutta ei liian tasaisen linjan, muokkaa bw_adjust-parametria:

sns.kdeplot(filteredBirds['MaxBodyMass'], bw_adjust=.2)
plt.show()

✅ Lue tämän kaaviotyypin saatavilla olevista parametreista ja kokeile!

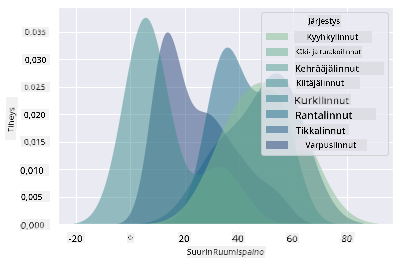

Tämä kaaviotyyppi tarjoaa kauniisti selittäviä visualisointeja. Esimerkiksi muutamalla koodirivillä voit näyttää lintujen maksimikehon massan tiheyden per lahko:

sns.kdeplot(
   data=filteredBirds, x="MaxBodyMass", hue="Order",
   fill=True, common_norm=False, palette="crest",
   alpha=.5, linewidth=0,
)

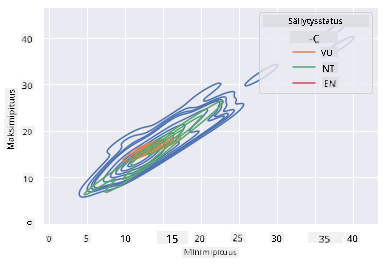

Voit myös kartoittaa useiden muuttujien tiheyden yhdessä kaaviossa. Testaa linnun MaxLength ja MinLength verrattuna niiden suojelustilaan:

sns.kdeplot(data=filteredBirds, x="MinLength", y="MaxLength", hue="ConservationStatus")

Ehkä kannattaa tutkia, onko 'Haavoittuvainen'-lintujen klusteri niiden pituuksien mukaan merkityksellinen vai ei.

🚀 Haaste

Histogrammit ovat kehittyneempiä kaaviotyyppejä kuin perushajontakaaviot, pylväsdiagrammit tai viivakaaviot. Etsi internetistä hyviä esimerkkejä histogrammien käytöstä. Miten niitä käytetään, mitä ne osoittavat ja millä aloilla tai tutkimusalueilla niitä yleensä käytetään?

Luennon jälkeinen kysely

Kertaus ja itseopiskelu

Tässä osiossa käytit Matplotlibia ja aloitit työskentelyn Seabornin kanssa näyttääkseen kehittyneempiä kaavioita. Tutki kdeplot-toimintoa Seabornissa, "jatkuva todennäköisyystiheyskäyrä yhdessä tai useammassa ulottuvuudessa". Lue dokumentaatio ymmärtääksesi, miten se toimii.

Tehtävä

Hyödynnä taitojasi
