Οπτικοποίηση Αναλογιών


Οπτικοποίηση Αναλογιών - Σκίτσο από @nitya

Σε αυτό το μάθημα, θα χρησιμοποιήσετε ένα διαφορετικό dataset με επίκεντρο τη φύση για να οπτικοποιήσετε αναλογίες, όπως πόσα διαφορετικά είδη μανιταριών περιλαμβάνονται σε ένα δεδομένο dataset για μανιτάρια. Ας εξερευνήσουμε αυτά τα συναρπαστικά μανιτάρια χρησιμοποιώντας ένα dataset από το Audubon που περιλαμβάνει λεπτομέρειες για 23 είδη μανιταριών με ελάσματα από τις οικογένειες Agaricus και Lepiota. Θα πειραματιστείτε με νόστιμες οπτικοποιήσεις όπως:

Γραφήματα πίτας 🥧
Γραφήματα ντόνατ 🍩
Γραφήματα βάφλας 🧇

💡 Ένα πολύ ενδιαφέρον project που ονομάζεται Charticulator από τη Microsoft Research προσφέρει μια δωρεάν διεπαφή drag and drop για οπτικοποιήσεις δεδομένων. Σε ένα από τα tutorials τους χρησιμοποιούν επίσης αυτό το dataset για μανιτάρια! Έτσι, μπορείτε να εξερευνήσετε τα δεδομένα και να μάθετε τη βιβλιοθήκη ταυτόχρονα: Charticulator tutorial.

Κουίζ πριν το μάθημα

Γνωρίστε τα μανιτάρια σας 🍄

Τα μανιτάρια είναι πολύ ενδιαφέροντα. Ας εισάγουμε ένα dataset για να τα μελετήσουμε:

import pandas as pd
import matplotlib.pyplot as plt
mushrooms = pd.read_csv('../../data/mushrooms.csv')
mushrooms.head()

Ένας πίνακας εμφανίζεται με κάποια εξαιρετικά δεδομένα για ανάλυση:

class	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	stalk-root	stalk-surface-above-ring	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
Δηλητηριώδες	Κυρτό	Λείο	Καφέ	Μώλωπες	Δριμύ	Ελεύθερο	Κοντινό	Στενό	Μαύρο	Διευρυνόμενο	Ίσο	Λείο	Λείο	Λευκό	Λευκό	Μερικό	Λευκό	Ένα	Κρεμαστό	Μαύρο	Σκόρπιο	Αστικό
Βρώσιμο	Κυρτό	Λείο	Κίτρινο	Μώλωπες	Αμυγδάλου	Ελεύθερο	Κοντινό	Ευρύ	Μαύρο	Διευρυνόμενο	Κλαμπ	Λείο	Λείο	Λευκό	Λευκό	Μερικό	Λευκό	Ένα	Κρεμαστό	Καφέ	Πολλά	Χόρτα
Βρώσιμο	Καμπανόσχημο	Λείο	Λευκό	Μώλωπες	Γλυκάνισο	Ελεύθερο	Κοντινό	Ευρύ	Καφέ	Διευρυνόμενο	Κλαμπ	Λείο	Λείο	Λευκό	Λευκό	Μερικό	Λευκό	Ένα	Κρεμαστό	Καφέ	Πολλά	Λιβάδια
Δηλητηριώδες	Κυρτό	Λεπιδωτό	Λευκό	Μώλωπες	Δριμύ	Ελεύθερο	Κοντινό	Στενό	Καφέ	Διευρυνόμενο	Ίσο	Λείο	Λείο	Λευκό	Λευκό	Μερικό	Λευκό	Ένα	Κρεμαστό	Μαύρο	Σκόρπιο	Αστικό

Αμέσως παρατηρείτε ότι όλα τα δεδομένα είναι κειμενικά. Θα πρέπει να μετατρέψετε αυτά τα δεδομένα για να μπορέσετε να τα χρησιμοποιήσετε σε ένα γράφημα. Στην πραγματικότητα, τα περισσότερα δεδομένα αναπαρίστανται ως αντικείμενα:

print(mushrooms.select_dtypes(["object"]).columns)

Η έξοδος είναι:

Index(['class', 'cap-shape', 'cap-surface', 'cap-color', 'bruises', 'odor',
       'gill-attachment', 'gill-spacing', 'gill-size', 'gill-color',
       'stalk-shape', 'stalk-root', 'stalk-surface-above-ring',
       'stalk-surface-below-ring', 'stalk-color-above-ring',
       'stalk-color-below-ring', 'veil-type', 'veil-color', 'ring-number',
       'ring-type', 'spore-print-color', 'population', 'habitat'],
      dtype='object')

Πάρτε αυτά τα δεδομένα και μετατρέψτε τη στήλη 'class' σε κατηγορία:

cols = mushrooms.select_dtypes(["object"]).columns
mushrooms[cols] = mushrooms[cols].astype('category')

edibleclass=mushrooms.groupby(['class']).count()
edibleclass

Τώρα, αν εκτυπώσετε τα δεδομένα των μανιταριών, μπορείτε να δείτε ότι έχουν ομαδοποιηθεί σε κατηγορίες σύμφωνα με την κατηγορία δηλητηριώδες/βρώσιμο:

	cap-shape	cap-surface	cap-color	bruises	odor	gill-attachment	gill-spacing	gill-size	gill-color	stalk-shape	...	stalk-surface-below-ring	stalk-color-above-ring	stalk-color-below-ring	veil-type	veil-color	ring-number	ring-type	spore-print-color	population	habitat
class
Βρώσιμο	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208	...	4208	4208	4208	4208	4208	4208	4208	4208	4208	4208
Δηλητηριώδες	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916	...	3916	3916	3916	3916	3916	3916	3916	3916	3916	3916

Αν ακολουθήσετε τη σειρά που παρουσιάζεται σε αυτόν τον πίνακα για να δημιουργήσετε τις ετικέτες κατηγορίας, μπορείτε να δημιουργήσετε ένα γράφημα πίτας:

Πίτα!

labels=['Edible','Poisonous']
plt.pie(edibleclass['population'],labels=labels,autopct='%.1f %%')
plt.title('Edible?')
plt.show()

Ορίστε, ένα γράφημα πίτας που δείχνει τις αναλογίες αυτών των δεδομένων σύμφωνα με αυτές τις δύο κατηγορίες μανιταριών. Είναι αρκετά σημαντικό να διασφαλίσετε τη σωστή σειρά των ετικετών, ειδικά εδώ, οπότε φροντίστε να επαληθεύσετε τη σειρά με την οποία δημιουργείται ο πίνακας ετικετών!

Ντόνατ!

Ένα κάπως πιο οπτικά ενδιαφέρον γράφημα πίτας είναι το γράφημα ντόνατ, το οποίο είναι ένα γράφημα πίτας με μια τρύπα στη μέση. Ας δούμε τα δεδομένα μας χρησιμοποιώντας αυτή τη μέθοδο.

Δείτε τους διάφορους βιότοπους όπου αναπτύσσονται τα μανιτάρια:

habitat=mushrooms.groupby(['habitat']).count()
habitat

Εδώ, ομαδοποιείτε τα δεδομένα σας ανά βιότοπο. Υπάρχουν 7 καταγεγραμμένοι, οπότε χρησιμοποιήστε αυτούς ως ετικέτες για το γράφημα ντόνατ:

labels=['Grasses','Leaves','Meadows','Paths','Urban','Waste','Wood']

plt.pie(habitat['class'], labels=labels,
        autopct='%1.1f%%', pctdistance=0.85)

center_circle = plt.Circle((0, 0), 0.40, fc='white')
fig = plt.gcf()

fig.gca().add_artist(center_circle)

plt.title('Mushroom Habitats')

plt.show()

Αυτός ο κώδικας σχεδιάζει ένα γράφημα και έναν κεντρικό κύκλο, και στη συνέχεια προσθέτει αυτόν τον κεντρικό κύκλο στο γράφημα. Επεξεργαστείτε το πλάτος του κεντρικού κύκλου αλλάζοντας το 0.40 σε άλλη τιμή.

Τα γραφήματα ντόνατ μπορούν να προσαρμοστούν με διάφορους τρόπους για να αλλάξουν οι ετικέτες. Οι ετικέτες, ειδικότερα, μπορούν να τονιστούν για καλύτερη αναγνωσιμότητα. Μάθετε περισσότερα στα έγγραφα.

Τώρα που ξέρετε πώς να ομαδοποιείτε τα δεδομένα σας και να τα εμφανίζετε ως πίτα ή ντόνατ, μπορείτε να εξερευνήσετε άλλους τύπους γραφημάτων. Δοκιμάστε ένα γράφημα βάφλας, το οποίο είναι απλώς ένας διαφορετικός τρόπος εξερεύνησης ποσοτήτων.

Βάφλες!

Ένα γράφημα τύπου 'βάφλας' είναι ένας διαφορετικός τρόπος οπτικοποίησης ποσοτήτων ως δισδιάστατος πίνακας τετραγώνων. Δοκιμάστε να οπτικοποιήσετε τις διαφορετικές ποσότητες χρωμάτων καπέλου μανιταριών σε αυτό το dataset. Για να το κάνετε αυτό, πρέπει να εγκαταστήσετε μια βοηθητική βιβλιοθήκη που ονομάζεται PyWaffle και να χρησιμοποιήσετε το Matplotlib:

pip install pywaffle

Επιλέξτε ένα τμήμα των δεδομένων σας για ομαδοποίηση:

capcolor=mushrooms.groupby(['cap-color']).count()
capcolor

Δημιουργήστε ένα γράφημα βάφλας δημιουργώντας ετικέτες και στη συνέχεια ομαδοποιώντας τα δεδομένα σας:

import pandas as pd
import matplotlib.pyplot as plt
from pywaffle import Waffle

data ={'color': ['brown', 'buff', 'cinnamon', 'green', 'pink', 'purple', 'red', 'white', 'yellow'],
    'amount': capcolor['class']
     }

df = pd.DataFrame(data)

fig = plt.figure(
    FigureClass = Waffle,
    rows = 100,
    values = df.amount,
    labels = list(df.color),
    figsize = (30,30),
    colors=["brown", "tan", "maroon", "green", "pink", "purple", "red", "whitesmoke", "yellow"],
)

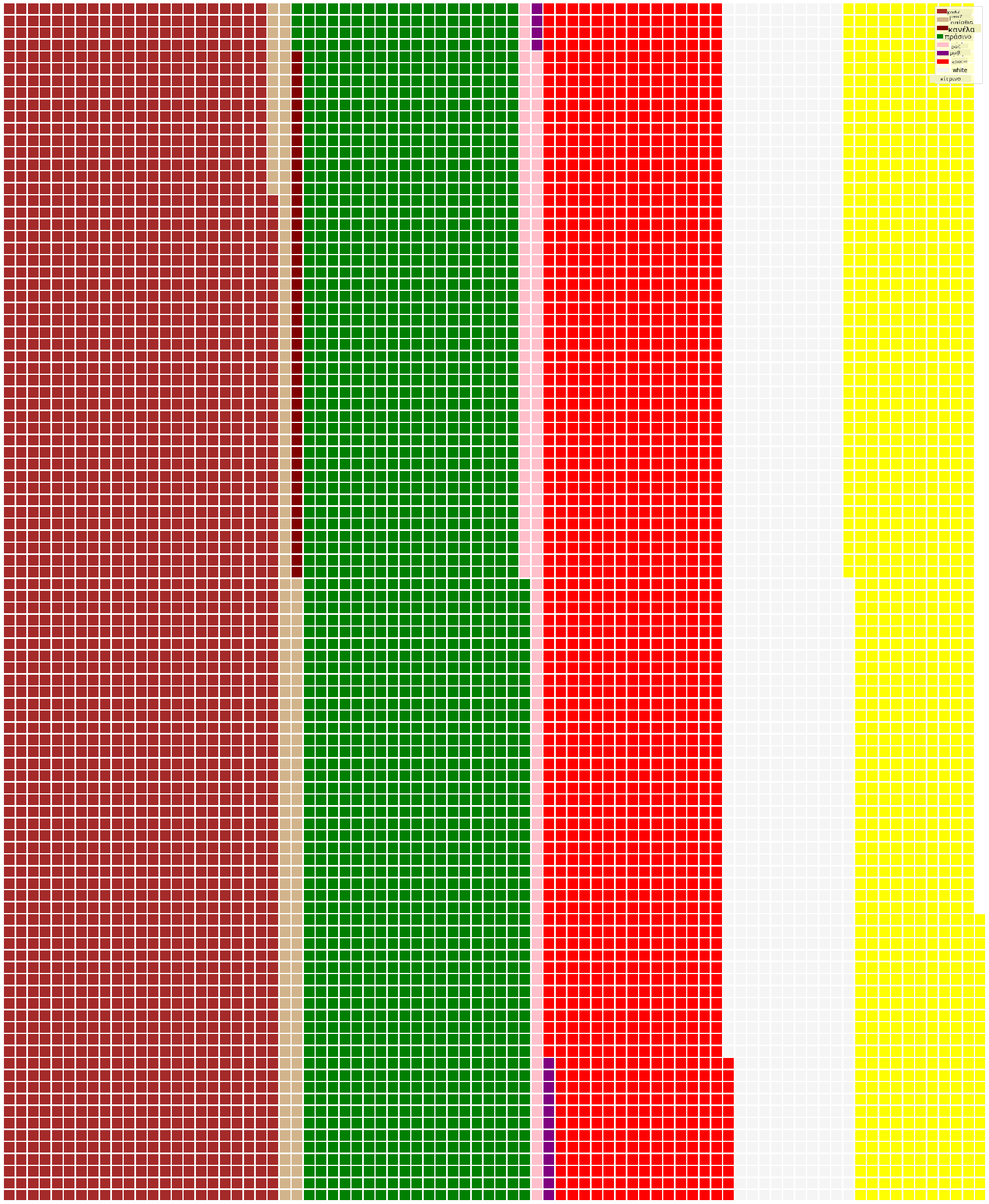

Χρησιμοποιώντας ένα γράφημα βάφλας, μπορείτε να δείτε ξεκάθαρα τις αναλογίες των χρωμάτων καπέλου σε αυτό το dataset μανιταριών. Ενδιαφέρον είναι ότι υπάρχουν πολλά μανιτάρια με πράσινα καπέλα!

✅ Το Pywaffle υποστηρίζει εικονίδια μέσα στα γραφήματα που χρησιμοποιούν οποιοδήποτε εικονίδιο διαθέσιμο στο Font Awesome. Κάντε πειράματα για να δημιουργήσετε ένα ακόμα πιο ενδιαφέρον γράφημα βάφλας χρησιμοποιώντας εικονίδια αντί για τετράγωνα.

Σε αυτό το μάθημα, μάθατε τρεις τρόπους για να οπτικοποιήσετε αναλογίες. Πρώτα, πρέπει να ομαδοποιήσετε τα δεδομένα σας σε κατηγορίες και στη συνέχεια να αποφασίσετε ποιος είναι ο καλύτερος τρόπος για να εμφανίσετε τα δεδομένα - πίτα, ντόνατ ή βάφλα. Όλα είναι νόστιμα και ικανοποιούν τον χρήστη με μια άμεση εικόνα ενός dataset.

🚀 Πρόκληση

Δοκιμάστε να αναδημιουργήσετε αυτά τα νόστιμα γραφήματα στο Charticulator.

Κουίζ μετά το μάθημα

Ανασκόπηση & Αυτομελέτη

Μερικές φορές δεν είναι προφανές πότε να χρησιμοποιήσετε ένα γράφημα πίτας, ντόνατ ή βάφλας. Εδώ είναι μερικά άρθρα για να διαβάσετε σχετικά με αυτό το θέμα:

https://www.beautiful.ai/blog/battle-of-the-charts-pie-chart-vs-donut-chart

https://medium.com/@hypsypops/pie-chart-vs-donut-chart-showdown-in-the-ring-5d24fd86a9ce

https://www.mit.edu/~mbarker/formula1/f1help/11-ch-c6.htm

https://medium.datadriveninvestor.com/data-visualization-done-the-right-way-with-tableau-waffle-chart-fdf2a19be402

Κάντε έρευνα για να βρείτε περισσότερες πληροφορίες σχετικά με αυτή τη δύσκολη απόφαση.

Εργασία

Δοκιμάστε το στο Excel
